驾驭音质，尽享四通道力量——AXPA17851

AXPA17851: 4x48W 车用AB类四通道桥式输出音频功率放大器

 AXPA17851是采用BCD(双极型，CMOS，DMOS)工艺技术设计的四通道桥式输出AB类车用音频功率放大器，采用完全互补的P型/ N型输出结构， 具有轨到轨的输出电压摆幅，高输出电流，具有出色的低失真性能。 AXPA17851可以工作于低至6V的电源电压，以支持发动机的自动启停功能，在发动机自动启停期间仍能保持正常工作，有助于汽车减少总体排放。

主要特性

• 采用多电压域BCD工艺，DMOS输出级

• Hi-Fi级的低失真

• 低输出噪声

• 对RF噪声干扰具有很强的抑制

• 待机功能

• 静音功能

• 低电压检测及自动静音功能

• 应用电路低外围器件数

  • 无需外部补偿

  • 无需自举电容

• 内部固定增益 (26dB)

• 能够在低至6V电压工作(兼容自动启停功能)

• 高输出功率:

  • 最大4 x 48W/4Ω

  • 4 x 28W/4Ω @ 14.4V, 1kHz, 10%

• 保护功能:

  • 输出短路到电源、地、及负载交叉短路

  • 支持感性负载

  • 过温时限制输出幅度

  • 输出直流失调检测

  • 输出钳位失真检测

  • 可承受系统电源负载突变产生的高压

  • ESD防护

应用范围

• 车载娱乐系统、车载导航系统、汽车收音机

系统框图

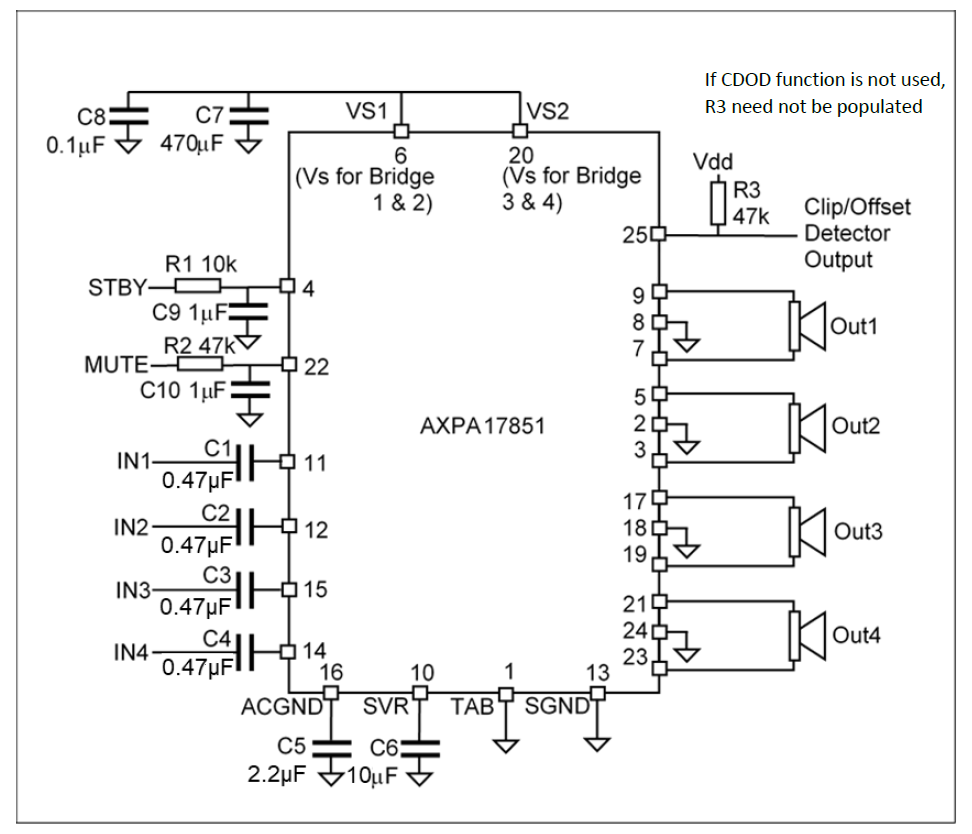

应用电路
