【 VPX638】基于KU115 FPGA+C6678 DSP的6U VPX双FMC接口通用信号处理平台
板卡概述

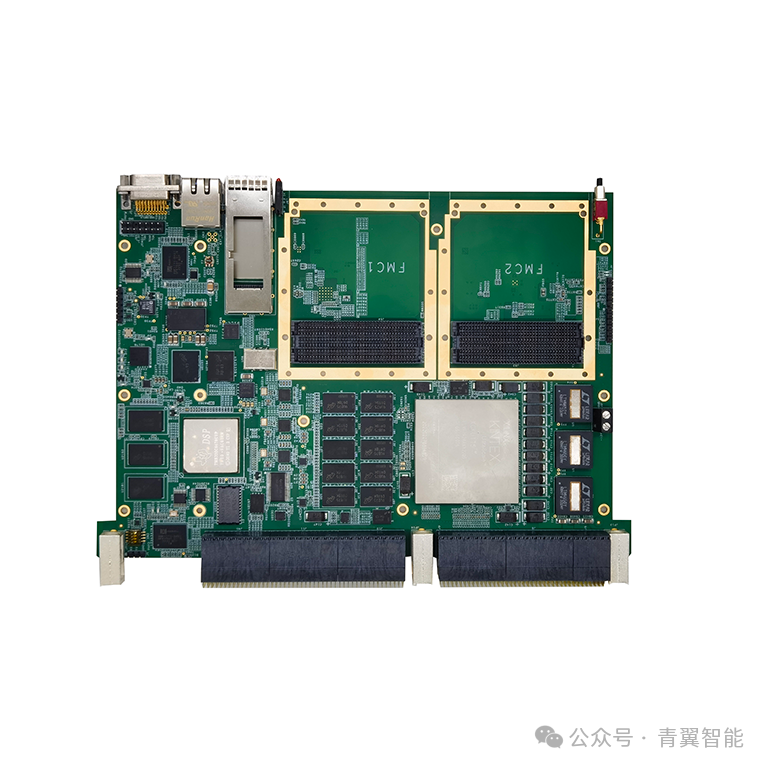

VPX638是一款基于KU115 FPGA + C6678 DSP的6U VPX双FMC接口通用信号处理平台，该平台采用一片Xilinx的Kintex UltraScale系列FPGA（XCKU115）作为主处理器，完成复杂的数据采集、回放以及数据预处理。采用1片TI的多核浮点运算DSP TMS320C6678来完成信号处理算法。
该平台的主处理器XCKU115外挂两组72位DDR4 SDRAM，来实现超大容量数据缓存，数据缓存带宽可以达到2400MHz。KU115 FPGA可以通过背板与其他板卡进行数据交互。KU115 FPGA外挂2个FMC+ HPC接口，支持2个FMC子卡的扩展。该平台的1片TI的Keystone系列多核浮点运算DSP处理器TMS320C6678，支持2GByte的DDR3数据缓存，支持1路千兆以太网接口。与主FPGA之间通过SRIO或者EMIF来进行数据交互。
该板卡还支持1片单片机进行健康管理，并将状态信息通过IPMB总线上报，板卡支持1片CPLD芯片进行上电时序的控制。
该板卡为VPX风冷兼容导冷架构，具有优良的抗振动设计、散热性能和独特的环境防护设计，适合于航空、航天、船舶等应用场景。
技术指标
1. 标准6U VPX规格，符合VITA46规范；
2. 板载高性能FPGA处理器：XCKU115-2FFVF1924I1）
外挂2组72位DDR4 SDRAM，每组4GByte容量；
外挂2片QSPI Flash，总共1Gbit容量，用于FPGA的加载；
外挂2个FMC+ HPC接口；
3. 板载1片高性能DSP处理器：TMS320C6678
外挂1组64位DDR3 SDRAM，总容量4GByte；
外挂1片Nor Flash，容量512Mbit，用于DSP的加载；
外挂1片4Gbit Nand Flash用于少量参数数据的存储；
前面板支持1个RJ45千兆以太网接口，后出线1路GbE；
FPGA与DSP互联：1路SRIO x4@5Gbps/lane；
4. VPX背板互联
VPX P1：支持4路x4 SRIO连接至KU115 FPGA；
VPX P2：支持PCIE X8连接至KU115 FPGA；
VPX P3：支持LVDS X8连接至KU115 FPGA；
VPX P4：支持1路GBE，连接至DSP；
VPX P5：支持4路RS422接口，支持16路GPIO输出，支持8路GPIO输入；
5. 前面板J30接口
支持1个FPGA下载、1个MCU下载、1个CPLD下载接口；
支持1个DSP的下载接口；
6. 物理与电气特征
板卡尺寸：160 x 233mm2）
板卡供电：6A max@+12V（±5%）2）
散热方式：风冷+导冷散热
7. 环境特征
工作温度：-40°~﹢85°C，
存储温度：-55°~﹢125°C；
工作湿度：5%~95%，非凝结
软件支持
提供底层接口驱动程序；
应用范围
1. 软件无线电；
2. 雷达与基带信号处理；
