如何从 STiROT 启动 STiROT_Appli_TrustZone LAT1556

news 2025/9/2 6:21:04

关键字：STiROT, STiROT_Appli_TrustZone

1. 前言

STM32H5 的 STiROT 让客户不用自己开发 bootloader 来实现安全启动与安全固件更新，用户只需要将精力集中在应用程序上，这给用户实现 Security 需求带来了方便。对于用户应用，STM32Cube 也提供了基于 STiROT 的例程和烧录脚本，能够进一步加速 Security 需求的开发。STM32Cube 有两个典型的用户应用例程，一个是 STiROT_Appli，另外一个是STiROT_Appli_TrustZone。使用 STiROT_Appli 具有丰富的文档支持，而有些用户在使用STiROT_Appli_Trustzone 过程中则遇见了困难。本文来解决这一问题。

2. 环境

本文基于

STM32H573I-DK 开发板
STM32CubeH5 v1.5.0
STM32CubeProgrammer v2.17.0
STM32CubeIDE 1.16.1

开发板是关键的环境，其他软件与工具版本并不一定需要相同。

3. 从 STiROT_Appli 到 STiROT_Appli_Trustzone 的困难

STiROT_Appli 与 STiROT_Appli_Trustzone 的区别在于，前者是一个 Full secure 的应用，后者则包含了 Secure 和 Non-Secure 工程，因此他们的 Flash 布局是不一样的。Flash 布局不一样意味着烧录脚本的配置往往不一样。

对于运行 STiROT_Appli_Trustzone 的困难则在于，STM32CubeH5 中 STiROT_Appli 和STiROT_Appli_Trustzone 并不互相独立，他们会共享一些环境配置。但是用户拿到STM32CubeH5 时 STiROT_Appli 之所以能够直接工作，得益于编译环境和烧录脚本的默认配置。所以，如果用户以为这两个程序互相独立，默认都能工作，一上来不加修改的去编译和烧录 STiROT_Appli_Trustzone，那么遇见 STiROT_Appli_Trustzone 在 STiROT 环境下不工作，并不奇怪。

幸运的是, STM32CubeH5 里的框架足够友好，从 STiROT_Appli 到 STiROT_Appli_Trustzone 只需要简单的修改。

4. 修改 env.bat

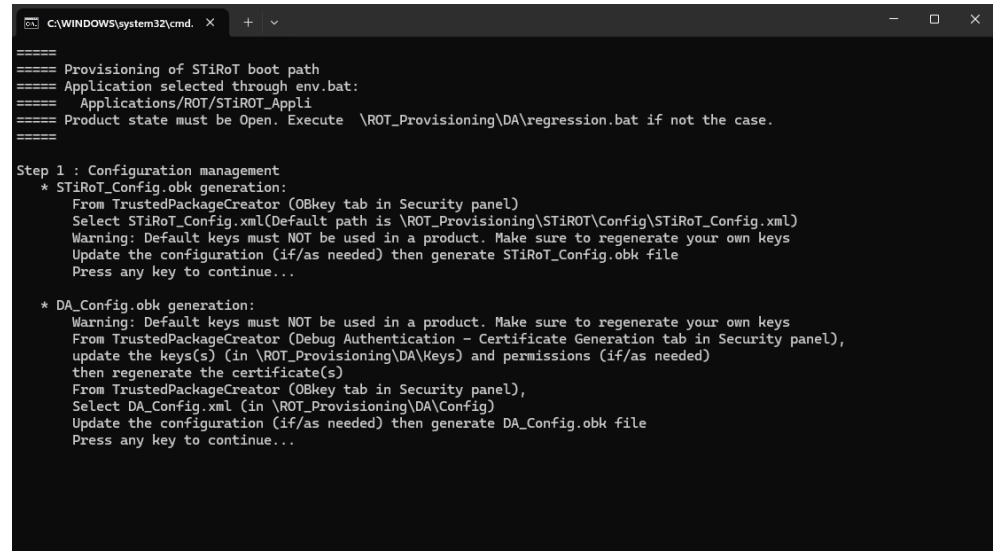

和 STiROT_Appli 一样，对于将 STM32CubeH5 的 STiROT_Appli_Trustzone 在 STM32H573I-DK 板子上运行起来的第一步都是进到STM32Cube\Repository\STM32Cube_FW_H5_V1.5.0\Projects\STM32H573I-DK\ROT_Provisioning\STiROT 目录，直接运行 provisioning.bat 或者 provisioning.sh。这里选择 provisioning.bat

你会注意到这里的输出并不符合你的需要，这里默认显示 STiROT_Appli，而你希望运行STiROT_Appli_Trustzone。

这里的输出也告诉了我们，要在 env.bat 里进行修改。

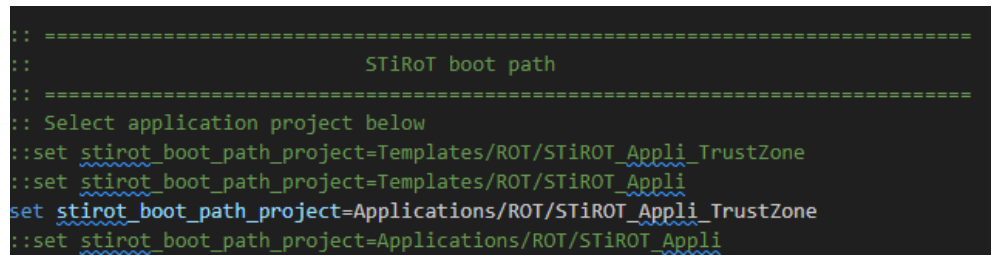

env.bat 的目录是在 STM32Cube\Repository\STM32Cube_FW_H5_V1.5.0\Projects\STM32H573I-DK\ROT_Provisioning。在这个文件里，你需要将 STiROT_Appli改成 STiROT_Appli_Trustzone，方法就是注释掉 STiROT_Appli 这一行，放开 STiROT_Appli_Trustzone 那一行，效果如下：

5. 修改 full secure 到 not full secure

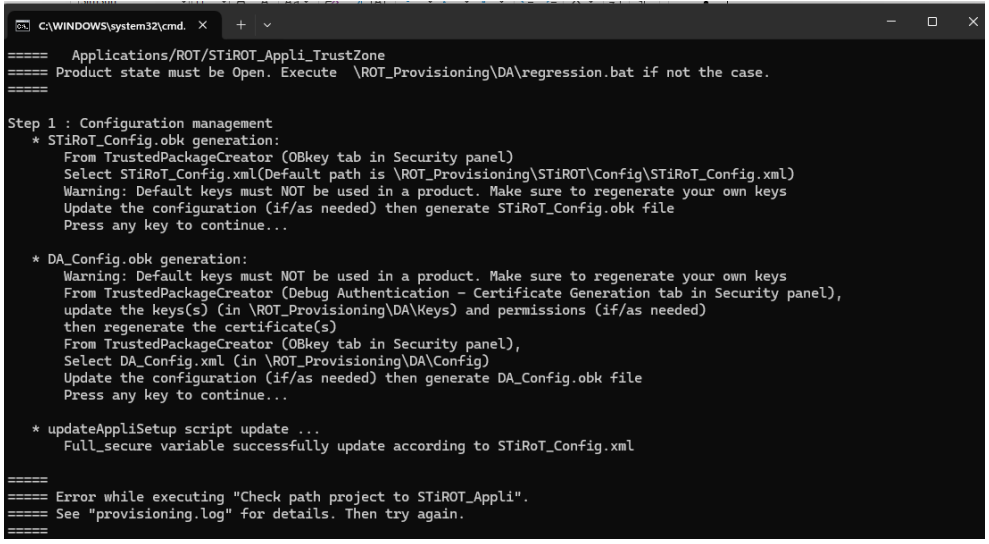

修改好环境变量，你关闭并重新运行 provisioning.bat。你看见应用名字已经修改成了STiROT_Appli_Trustzone。如同使用 STiROT_Appli 那样，你的工作就是直接输入回车。结果，你遇见了一个错误：

似乎 STiROT_Appli 在 STiROT_Config.xml 并没有自动修改。检查脚本同一目录的provisioning.log，你发现如下提醒：

你猜测 STiROT_Config.xml 应当被修改

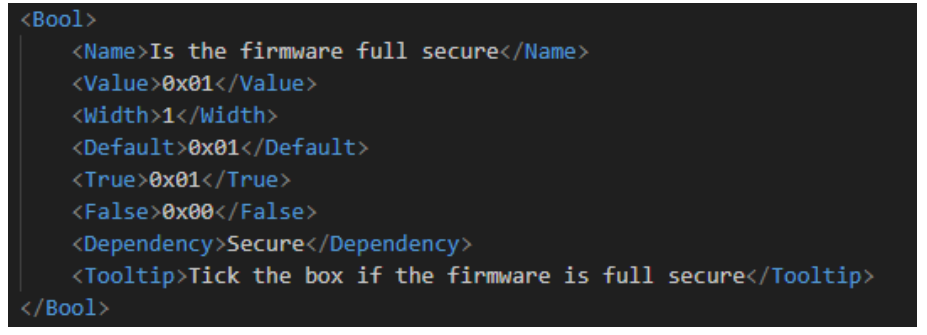

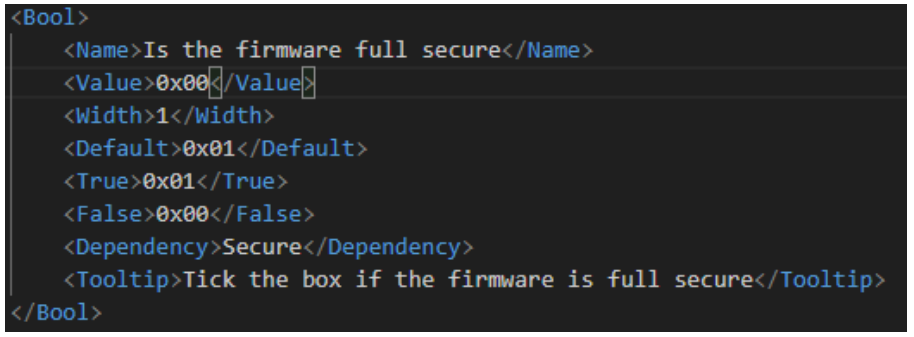

直接进到 STM32Cube\Repository\STM32Cube_FW_H5_V1.5.0\Projects\STM32H573I-DK\ROT_Provisioning\STiROT\Config 目录打开 STiROT_Config.xml，果然如此，full secure 的配置不对。

修改后如下：

6. 重新生成 OBK

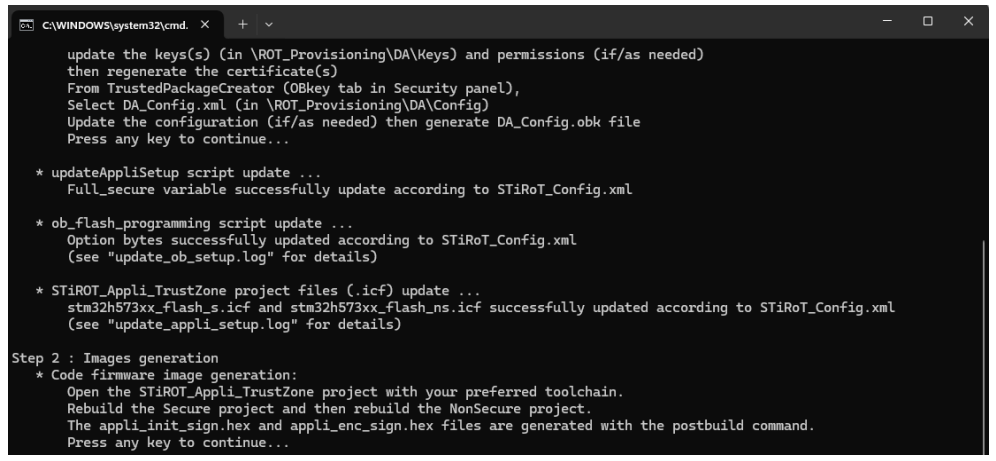

修改好 STiROT_Config.xml，你关闭并重新运行 provisioning.bat。

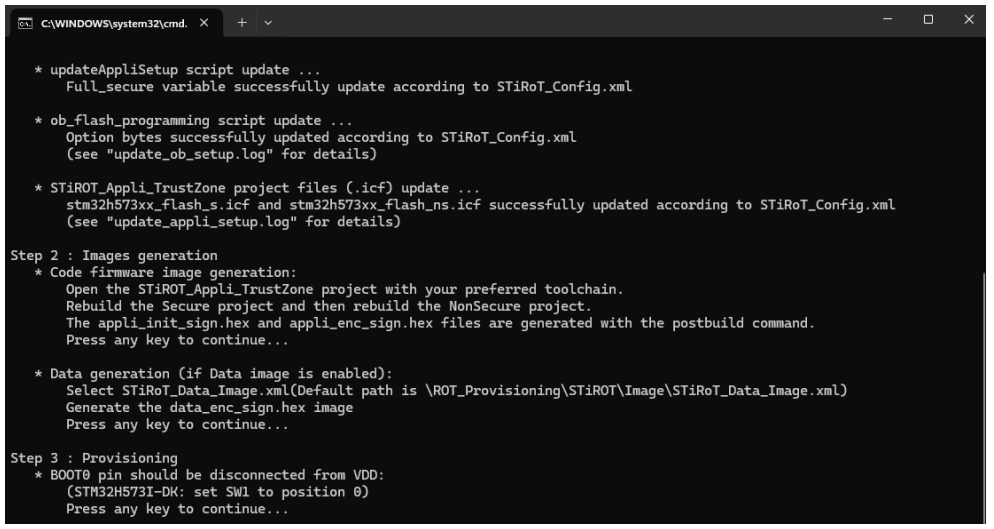

在[code firmware image generation]这一步你也打开了 STM32CubeIDE 重新生成了固件。按照提示，将 BOOT0 拨到 FLASH

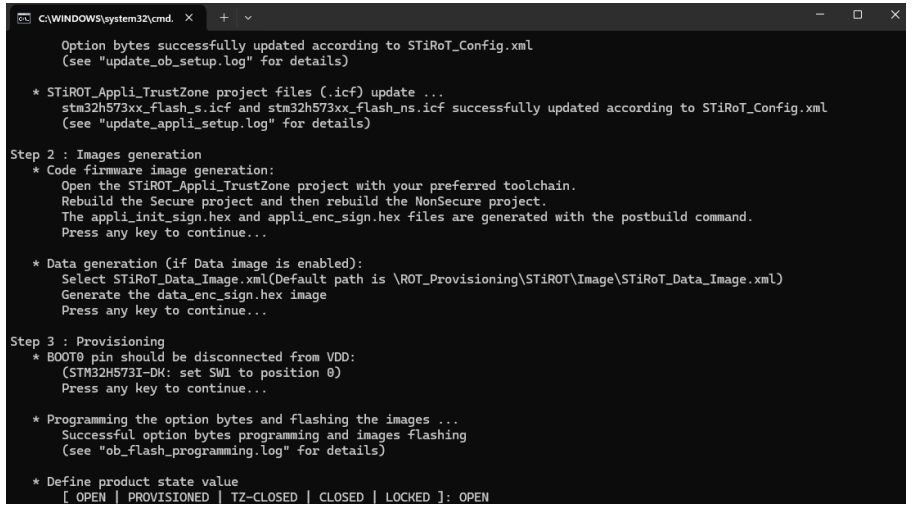

在开发阶段，为了调试方便，在选择产品状态时选择 OPEN

然后，按照提示将 BOOT0 拨到 SYSTEM，脚本提示一切似乎正常

但是按照要求下电、上电，打开串口，看不到任何输出。

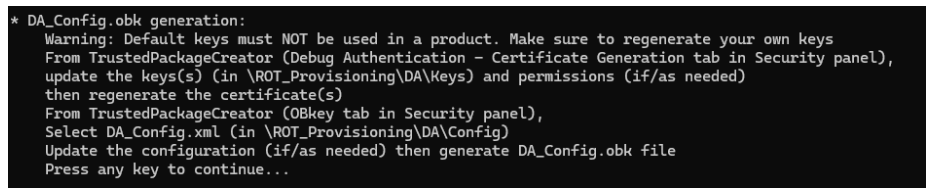

这里的问题关键在于对于 STiROT_Appli，你可以忽略脚本运行过程中 OBK 重新生成的提示，因为 STM32CubeH5 默认是按照 STiROT_Appli 提供的。而对于 STiROT_Appli_Trustzone 则需要按照提示，或者在其他时间重新生成 OBK。

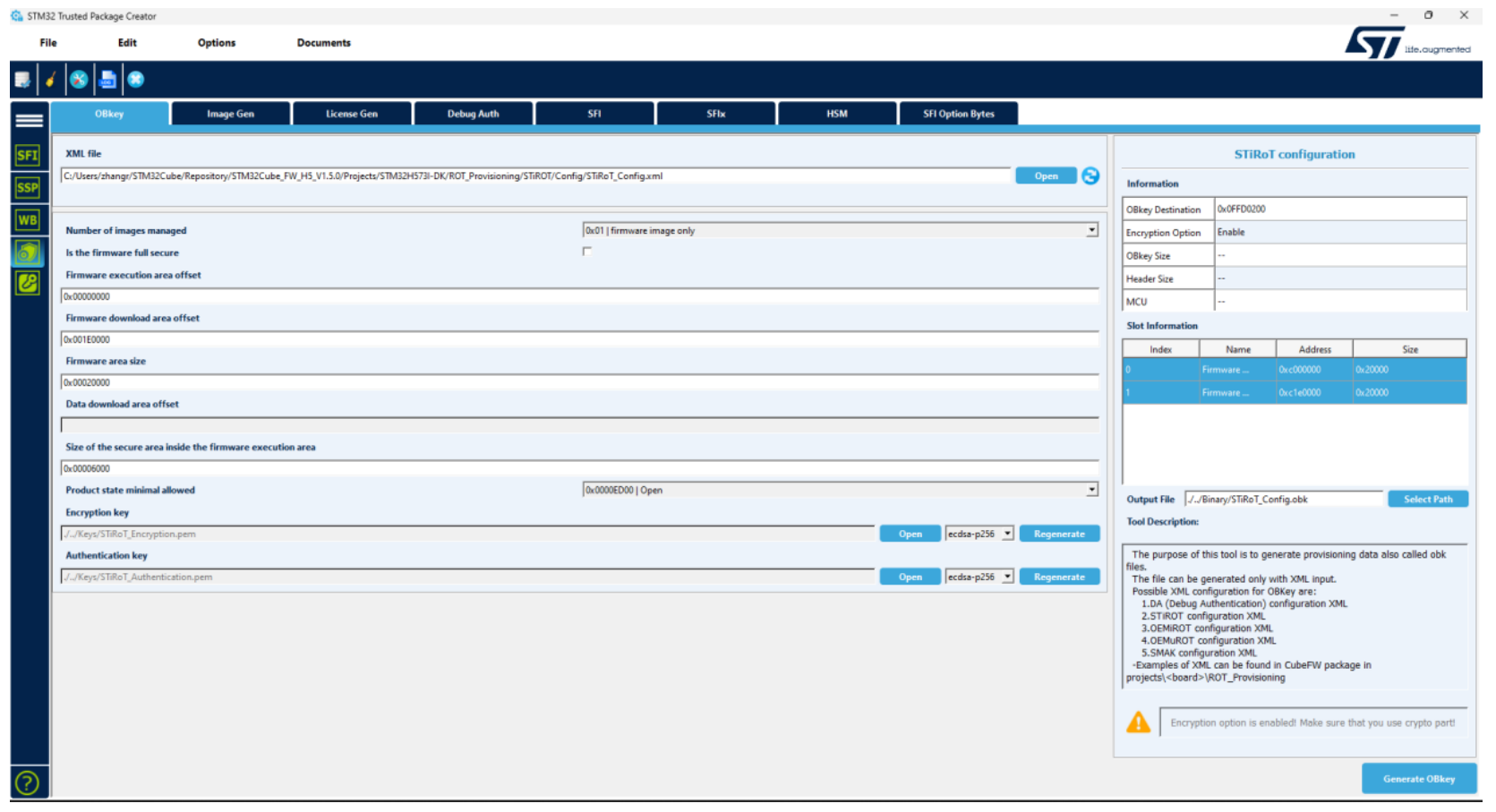

打开STM32TrustedPackageCreator。STM32TrustedPackageCreator 是STM32CubeProgrammer 的一部分。

选择 OBKey 工具，并选择STM32Cube\Repository\STM32Cube_FW_H5_V1.5.0\Projects\STM32H573I-DK\ROT_Provisioning\STiROT\Config 的 xml 文件，然后点击[Generate OBKey]

7. 重新运行

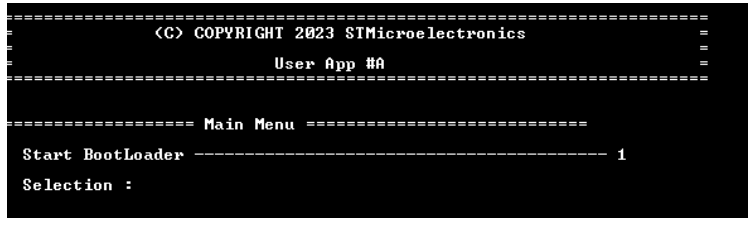

你重新运行 provisioning.bat，这个时候你发现串口输出了。一切正常。

8. 小结

如果你需要基于 STM32CubeH5和 STM32H573I-DK 的 STiROT 运行STiROT_Appli_TrustZone，发现它不能直接工作，不要奇怪，你需要修改 env.bat 的应用路径，以及 STiROT_Config.xml 里的 full secure 的配置，并重新生成 OBK。
