嘉立创EDA快捷键汇总
原文地址：https://prodocs.lceda.cn/cn/introduction/hotkeys/index.html
一、快捷键
嘉立创EDA专业版为用户提供了一系列可自定义的快捷键，旨在提高工作效率。用户可以根据个人需求对每个快捷键进行个性化设置。

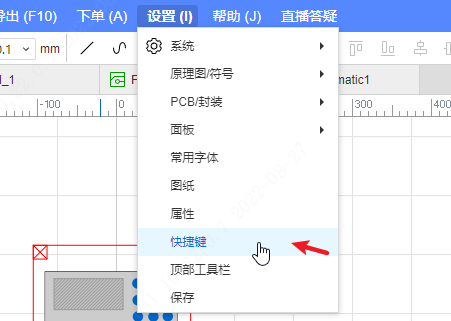

快捷键配置界面入口：
顶部菜单 - 设置 - 快捷键
二、修改快捷键

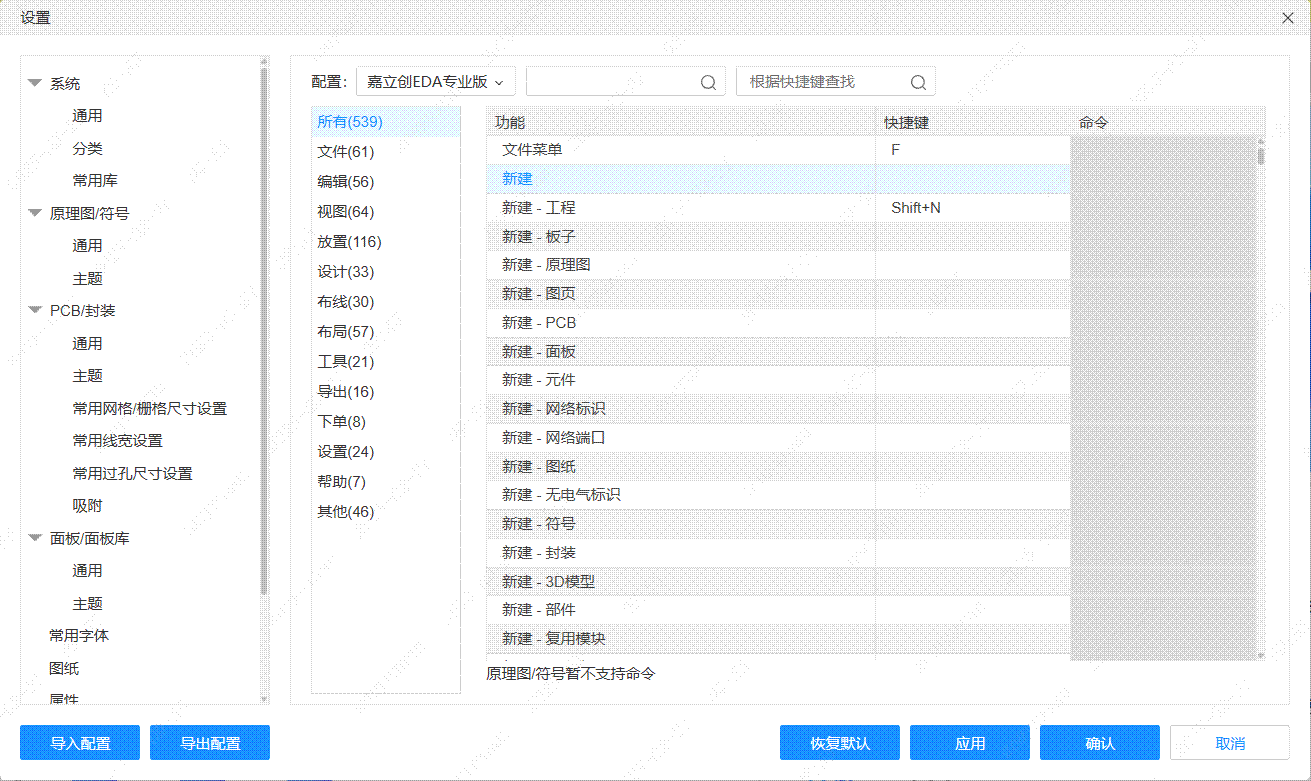

双击快捷键表格，将弹出快捷键配置窗口，用户可以在该窗口中设置全局快捷键和菜单快捷键。
三、嘉立创EDA常用快捷键汇总
嘉立创EDA常用快捷键的汇总，分为共用快捷键、原理图快捷键和PCB快捷键三大类。
3.1 共用快捷键
相同的快捷键可以使用在不同的文档中，默认的快捷键列表如下:
| 功能 | 嘉立创EDA专业版 | 嘉立创EDA标准版 |
|---|---|---|
| 取消绘制状态(默认) /关闭弹窗 | 鼠标右键(单击)，ESC | 鼠标右键(单击)，ESC |
| 打开工程 | Ctrl+O | Ctrl+O |
| 新建工程 | Shift+N | Shift+N |
| 保存 | Ctrl+Shift+S | Ctrl+Shift+S |
| 保存全部 | Ctrl+S | Ctrl+S |
| 撤销 | Ctrl+Z | Ctrl+Z |
| 重做 | Ctrl+Y | Ctrl+Y |
| 剪切 | Ctrl+X | Ctrl+X |
| 复制 | Ctrl+C | Ctrl+C |
| 粘贴 | Ctrl+V | Ctrl+V |
| 交叉选择 | Shift+X | Shift+X |
| 布局传递 | Ctrl+Shift+X | Ctrl+Shift+X |
| 根据中心移动 | M | M |
| 删除所选 | Delete | Delete |
| 上一页 | Page Up | Page Up |
| 下一页/新建图页 | Page Down | Page Down |
| 上一个部件 | Page Up | Page Up |
| 下一个部件/新建部件 | Page Down | Page Down |
| 全屏 | F11 | F11 |
| 全选 | Ctrl+A | Ctrl+A |
| 查找替换 | Ctrl+F | Ctrl+F |
| 查找相似对象 | Ctrl+Shift+F | Ctrl+Shift+F |
| 适应全部 | K | K |
| 视图向左滚动 | Left | Left |
| 视图向右滚动 | Right | Right |
| 视图向上滚动 | Up | Up |
| 视图向下滚动 | Down | Down |
| 高亮网络/取消高亮 | SHIFT+H | H |
| 单位 | Q | Q |
| 展开/收起底部面板 | \ | S |
| 左向旋转 | Space | Space |
| 左对齐 | Ctrl+Shift+L | Ctrl+Shift+L |
| 左右居中 | Shift+Alt+E | Shift+Alt+E |
| 右对齐 | Ctrl+Shift+R | Ctrl+Shift+R |
| 顶部对齐 | Ctrl+Shift+O | Ctrl+Shift+O |
| 上下居中 | Shift+Alt+H | Shift+Alt+H |
| 底部对齐 | Ctrl+Shift+B | Ctrl+Shift+B |
| 对齐网格 | Ctrl+Shift+G | Ctrl+Shift+G |
| 水平等距分布 | Ctrl+Shift+H | Ctrl+Shift+H |
| 垂直等距分布 | Ctrl+Shift+E | Ctrl+Shift+E |
| 左移所选图形 | Left | Left |
| 右移所选图形 | Right | Right |
| 上移所选图形 | Up | Up |
| 下移所选图形 | Down | Down |
| 放置元素时显示属性对话框 | Tab | Tab |
| 选中对象时切换选中范围 | Tab | Tab |
| 绘制矩形时，保持为正方形；绘制导线时鼠标横向或纵向走向 | Shift(长按) | Shift(长按) |
| 移动画布(默认) | 鼠标右键(长按) | 鼠标右键(长按) |
| 重复到光标 | Ctrl+D | Ctrl+D |
| 重复到其他层 | Ctrl+Shift+D | Ctrl+Shift+D |
| 组合选中 | Ctrl+G | Ctrl+G |
| 取消组合 | Shift+G | Shift+G |
| 新窗口打开文档 | Ctrl+Shift+左键 | Ctrl+Shift+左键 |
| 关闭当前标签 | Shift+` | Alt + W |
| 关闭所有标签 | Ctrl+Shift+` | Shift+Alt+W |
| 打开帮助文档 | F1 | F1 |
3.2 原理图/符号快捷键
| 功能 | 嘉立创EDA专业版 | 嘉立创EDA标准版 |
|---|---|---|
| 绘制导线 | Alt+W | W |
| 绘制总线 | Alt+B | B |
| 绘制引脚 | Alt+P | P |
| 绘制矩形 | Alt+R | R |
| 绘制圆形 | Alt+C | Alt+C |
| 绘制折线 | Alt+L | Alt+L |
| 绘制文本 | Alt+T | T |
| 放置网络标签 | Alt+N | N |
| 高亮/取消高亮网络导线 | Shift+H | H |
| 放置器件 | Shift+F | Shift+F |
| 放置引脚元素时显示引脚属性对话框 | Tab | Tab |
| 放置网络标签时显示网络标签信息对话框 | Tab | Tab |
| 放置网络端口时显示网络端口名称信息对话框 | Tab | Tab |
3.3 PCB/封装快捷键
| 功能 | 嘉立创EDA专业版 | 嘉立创EDA标准版 |
|---|---|---|
| 单路布线 | Alt+W | W |
| 布线时切换常用线宽 | Shift+W | Shift+W |
| 布线/放置过孔时切换常用过孔 | Shift+V | Shift+V |
| 差分对布线 | Alt+D | Alt+D |
| 等长调节 | Shift+A | Shift+A |
| 等长调节时增大间隙 | Num+ | Num+ |
| 等长调节时减小间隙 | Num- | Num- |
| 高亮/取消高亮网络导线 | Alt+H | H |
| 显示/隐藏所选飞线 | Ctrl+R | Ctrl+R |
| 取消全部高亮 | Shift+H | Shift+H |
| 切换图层亮度 | Shift+S | Shift+S |
| 翻转板子 | Alt+F | F |
| 放置过孔 | Alt+V | V |
| 放置单个焊盘 | Alt+P | P |
| 组合选中 | Ctrl+G | Ctrl+G |
| 取消组合 | Shift+G | Shift+G |
| 左右翻转 | X | X |
| 上下翻转 | Y | Y |
| 布线拐角 | L | L |
| 距离 | ALT+M | ALT+M |
| 切换单位 | Q | Q |
| 切换到顶层 | Alt+T | T |
| 切换到底层 | Alt+B | B |
| 切换到内层1 | 1 | 1 |
| 切换到内层2 | 2 | 2 |
| 切换到内层3 | 3 | 3 |
| 切换到内层4 | 4 | 4 |
| 切换到下一个铜层 | Num* | Num* |
| 切换到上一个铜层 | Shift+Num* | Shift+Num* |
| 隐藏/显示铺铜区域 | Shift+M | Shift+M |
| 重建所有铺铜 | Shift+B | Shift+B |
| 完成 | Enter | Enter |
| 取消 | Esc | Esc |
| 回退 | Backspace | Backspace |
| 选择重叠图元 | G | G |
| 绘制时翻转路径 | Space | Space |
| 显示所有图层 | Shift+L | Ctrl+L |
| 临时显示/隐藏网络名 | Ctrl+Q | Ctrl+Q |
| 吸附 | Alt+S | Alt+S |
