STM32学习笔记19-FLASH

news 2025/8/24 12:33:20

FLASH简介

STM32F1系列的FLASH包含程序存储器、系统存储器和选项字节三个部分，通过闪存存储器接口（外设）可以对程序存储器和选项字节进行擦除和编程，读取指定寄存器直接使用指针读即可

读写FLASH的用途：

利用程序存储器的剩余空间来保存掉电不丢失的用户数据

通过在程序中编程（IAP），实现程序的自我更新，类似于OTA

在线编程（In-Circuit Programming – ICP）用于更新程序存储器的全部内容，它通过JTAG、SWD协议或系统加载程序（Bootloader）下载程序
在程序中编程（In-Application Programming – IAP）可以使用微控制器支持的任一种通信接口下载程序

STM32F10xxx闪存编程参考手册

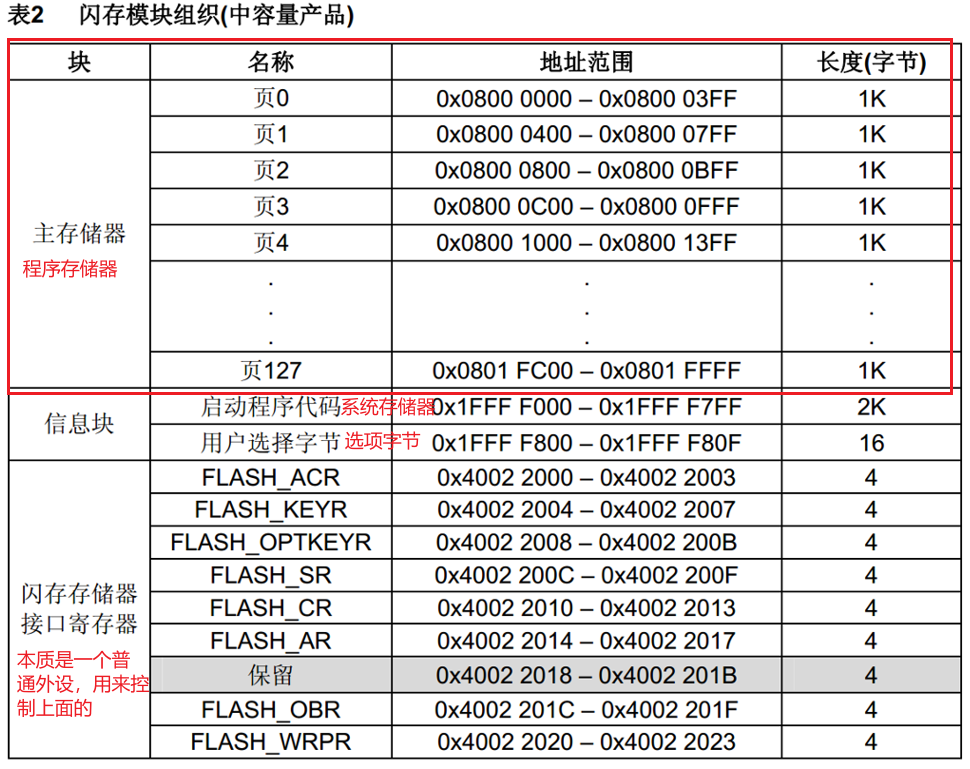

闪存模块组织

特征与W25Q64类似

这里的存储器分化：只有一个页，每页大小都是1K字节。地址范围：起始地址：只要以000、400、800、C00结尾的。

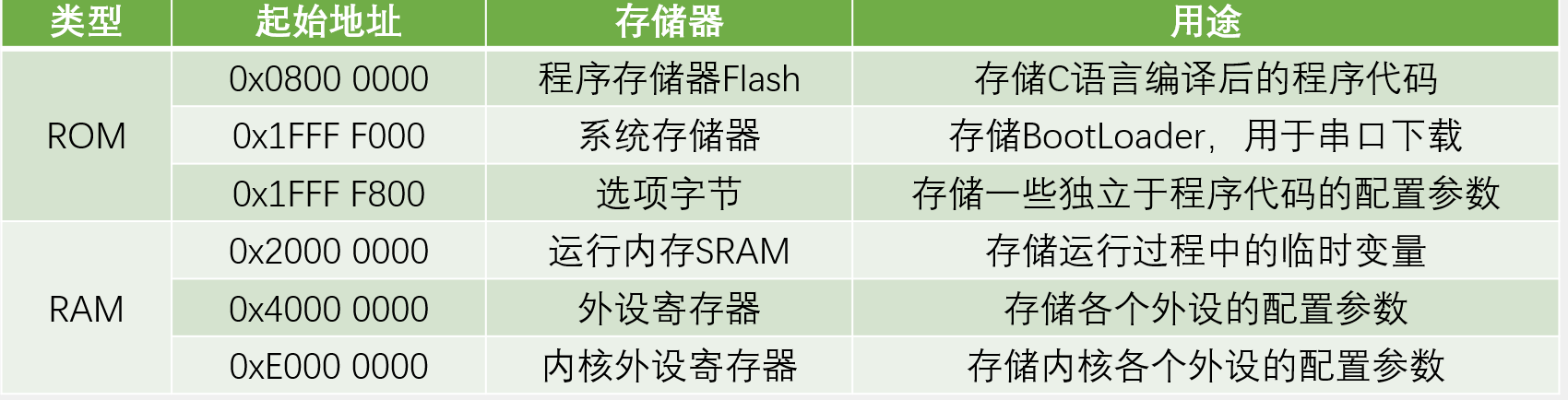

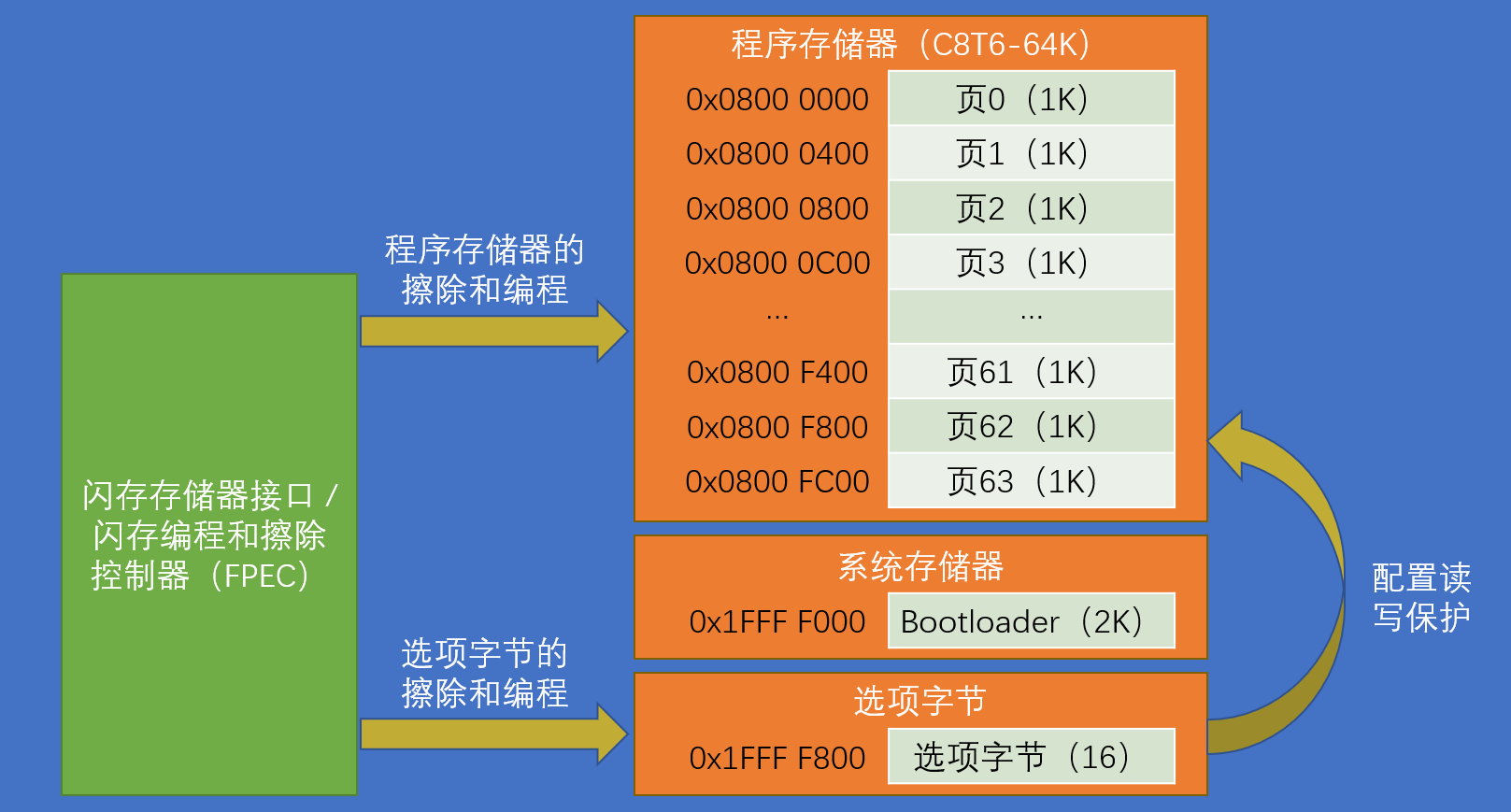

FLASH基本结构

FLASH解锁

FPEC共有三个键值：

RDPRT键 = 0x000000A5——解除读保护的密钥

KEY1 = 0x45670123——这是自定义的密码

KEY2 = 0xCDEF89AB

解锁：

复位后，FPEC被保护，不能写入FLASH_CR

在FLASH_KEYR先写入KEY1，再写入KEY2，解锁

错误的操作序列会在下次复位前锁死FPEC和FLASH_CR

加锁：

设置FLASH_CR中的LOCK位锁住FPEC和FLASH_CR

读取：

使用指针访问存储器，因为STM32的内部存储器是挂载在总线上的

使用指针读指定地址下的存储器：

       uint16_t Data = *((__IO uint16_t *)(0x08000000));

使用指针写指定地址下的存储器：——需要解锁等提高权限

     *((__IO uint16_t *)(0x08000000)) = 0x1234;

其中：

   #define  __IO  volatile      //防止编译器优化

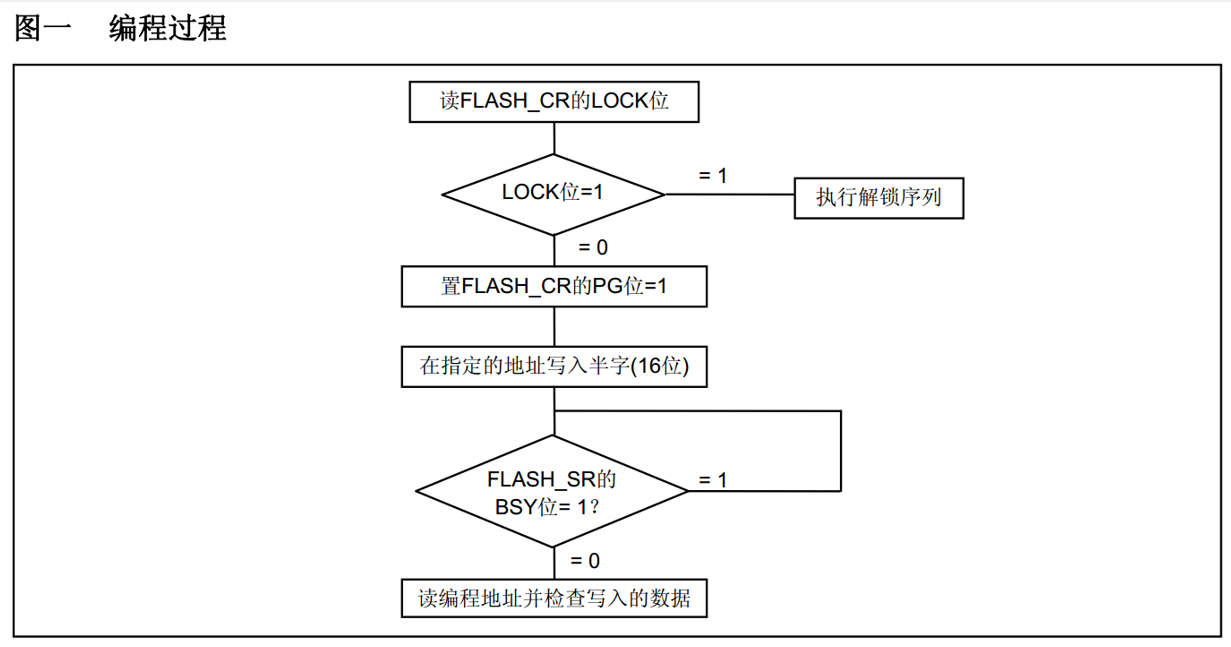

程序存储器编程

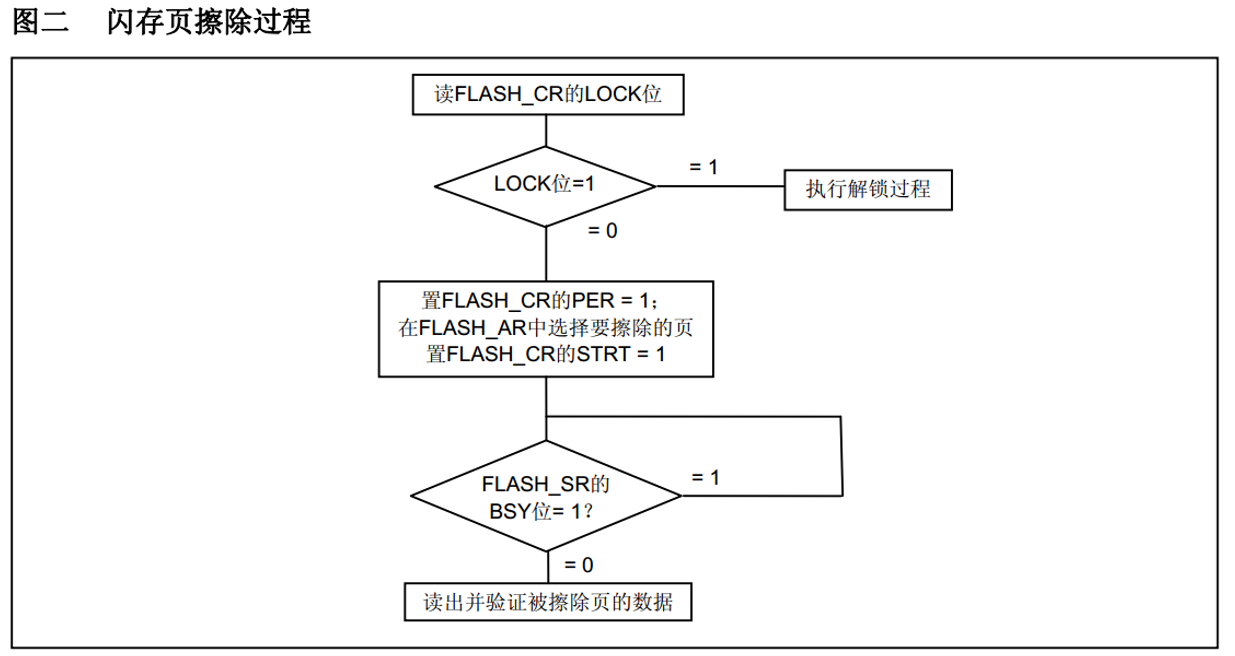

程序存储器页擦除

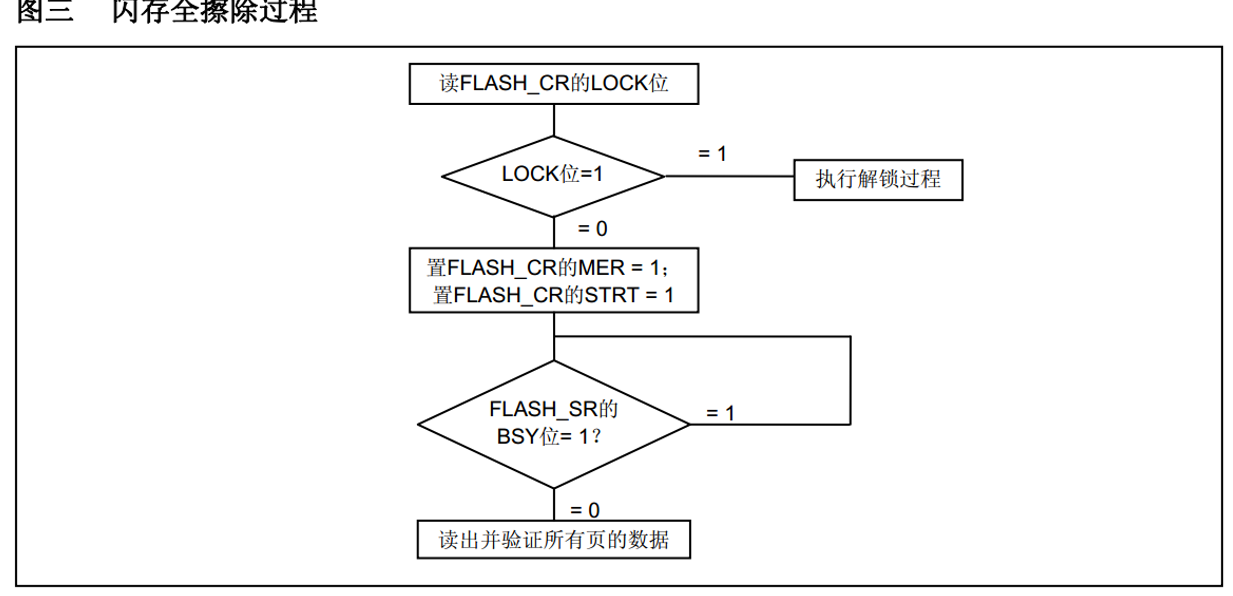

程序存储器全擦除

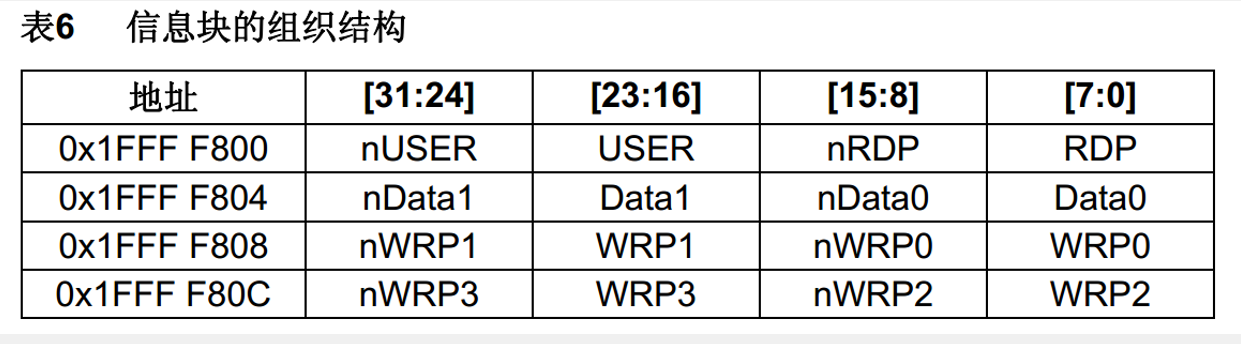

选项字节

RDP：写入RDPRT键（0x000000A5）后解除读保护
USER：配置硬件看门狗和进入停机/待机模式是否产生复位
Data0/1：用户可自定义使用
WRP0/1/2/3：配置写保护，每一个位对应保护4个存储页（中容量）
带n，当写入USER时要同时在nUSET写入数据的反码，这样才是有效的——一般函数会自动执行

选项字节编程

解锁闪存
检查FLASH_SR的BSY位，以确认没有其他正在进行的编程操作
解锁FLASH_CR的OPTWRE位
设置FLASH_CR的OPTPG位为1
写入要编程的半字到指定的地址
等待BSY位变为0
读出写入的地址并验证数据

选项字节擦除

解锁闪存
检查FLASH_SR的BSY位，以确认没有其他正在进行的闪存操作
解锁FLASH_CR的OPTWRE位
设置FLASH_CR的OPTER位为1
设置FLASH_CR的STRT位为1
等待BSY位变为0
读出被擦除的选择字节并做验证

器件电子签名

电子签名存放在闪存存储器模块的系统存储区域，包含的芯片识别信息在出厂时编写，不可更改，使用指针读指定地址下的存储器可获取电子签名
闪存容量寄存器：

基地址：0x1FFF F7E0

大小：16位

产品唯一身份标识寄存器：

基地址： 0x1FFF F7E8

大小：96位

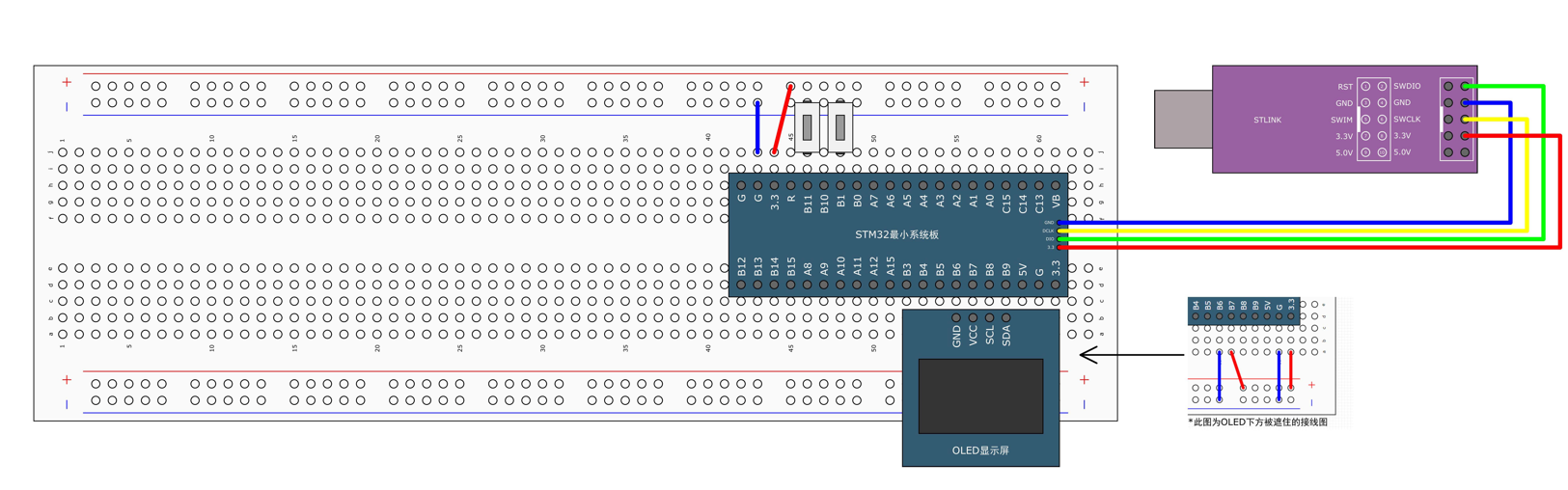

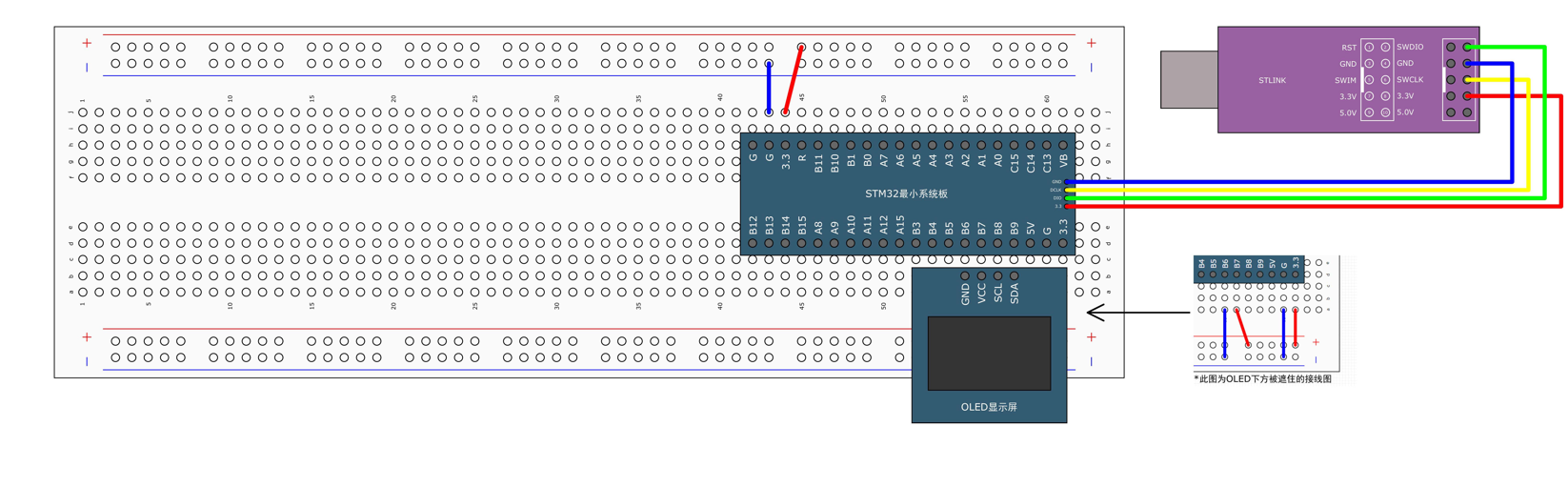

接线图：

15-1 读写内部FLASH

最底层模块MyFALSH实现读取、擦除和编程

再此模块上建Store模块，实现参数数据的读写和存储管理：任意读写参数，并且这些参数是掉电不丢失的-定义SRAM数组，把需要掉电不丢失的数据放入到SRAM中，之后调用保存的函数使SRAM数组自动备份到闪存里；上电后，Store初始化，自动会把闪存里的数据读回SRAM数组里——闪存管理策略

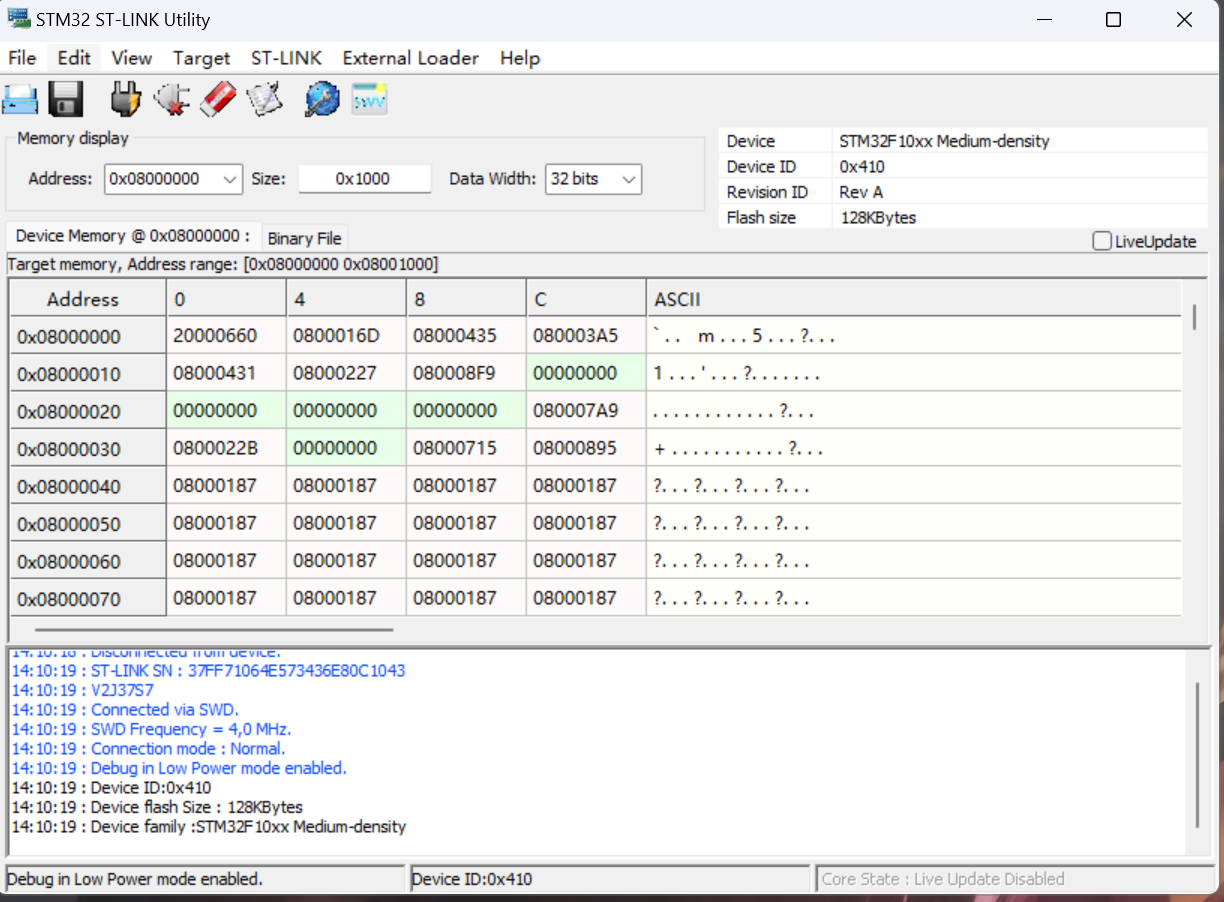

使用STM32 ST-LINK Utility进行调试：可以看到闪存里的数据；
注：使用完，记得断开连接不然设备占用，导致程序运行不了

思路：

闪存不需要初始化

读取：直接使用指针

擦除：先解锁，调用全擦除函数或页擦除函数，之后加锁

编程：先解锁，调用函数，之后加锁

选项字节的操作与闪存类似，有对应的函数，但是同时是用软件进行图形化修改

FLASH相关函数：系统分为三大部分的库函数——对应不同的配置，此实验只用第一部分
void FLASH_Unlock(void);           //解锁
void FLASH_Lock(void);              //加锁
//对主闪存和选项字节的操作配置，返回值FLASH_Status一个执行状态
FLASH_Status FLASH_ErasePage(uint32_t Page_Address);             //闪存擦除某一页
FLASH_Status FLASH_EraseAllPages(void);              //全擦除
FLASH_Status FLASH_EraseOptionBytes(void);        //擦除选项字节
FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);        //在指定地址写入字
FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);        //在指定地址写入半字
//选项字节的写入
FLASH_Status FLASH_ProgramOptionByteData(uint32_t Address, uint8_t Data);            //自定义的Data0和Data1
FLASH_Status FLASH_EnableWriteProtection(uint32_t FLASH_Pages);          //写保护
FLASH_Status FLASH_ReadOutProtection(FunctionalState NewState);        //读保护
FLASH_Status FLASH_UserOptionByteConfig(uint16_t OB_IWDG, uint16_t OB_STOP, uint16_t OB_STDBY);         //用户选项的三个配置位
//获取选项字节当前的状态
uint32_t FLASH_GetUserOptionByte(void);       //获取用户选项的三个配置位
uint32_t FLASH_GetWriteProtectionOptionByte(void);           //获取写保护
FlagStatus FLASH_GetReadOutProtectionStatus(void);          //获取写保护
//状态位
FlagStatus FLASH_GetFlagStatus(uint32_t FLASH_FLAG);
void FLASH_ClearFlag(uint32_t FLASH_FLAG);
FLASH_Status FLASH_GetStatus(void);             //获取状态
FLASH_Status FLASH_WaitForLastOperation(uint32_t Timeout);           等待上一次操作——在前面的函数中自调用了，一般不需要单独调用

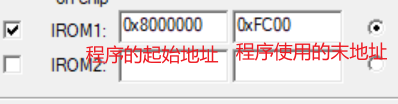

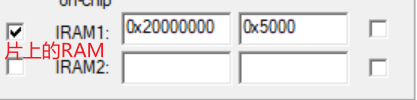

配置闪存地址空间——keil魔术棒里Debug对应设备的接口

手动分配闪存尾部的数据空间，给自己用；

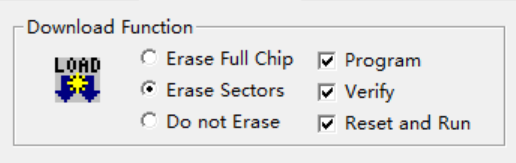

擦除模式

判断程序大小

分别是：代码；只读数据、读写数据、零初始化数据

main.c
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Store.h"
#include "Key.h"uint8_t KeyNum;					//定义用于接收按键键码的变量int main(void)
{/*模块初始化*/OLED_Init();				//OLED初始化Key_Init();					//按键初始化Store_Init();				//参数存储模块初始化，在上电的时候将闪存的数据加载回Store_Data，实现掉电不丢失/*显示静态字符串*/OLED_ShowString(1, 1, "Flag:");OLED_ShowString(2, 1, "Data:");while (1){KeyNum = Key_GetNum();		//获取按键键码if (KeyNum == 1)			//按键1按下{Store_Data[1] ++;		//变换测试数据Store_Data[2] += 2;Store_Data[3] += 3;Store_Data[4] += 4;Store_Save();			//将Store_Data的数据备份保存到闪存，实现掉电不丢失}if (KeyNum == 2)			//按键2按下{Store_Clear();			//将Store_Data的数据全部清0}OLED_ShowHexNum(1, 6, Store_Data[0], 4);	//显示Store_Data的第一位标志位OLED_ShowHexNum(3, 1, Store_Data[1], 4);	//显示Store_Data的有效存储数据OLED_ShowHexNum(3, 6, Store_Data[2], 4);OLED_ShowHexNum(4, 1, Store_Data[3], 4);OLED_ShowHexNum(4, 6, Store_Data[4], 4);}
}
Store.c
#include "stm32f10x.h"                  // Device header
#include "MyFLASH.h"#define STORE_START_ADDRESS		0x0800FC00		//存储的起始地址
#define STORE_COUNT				512				//存储数据的个数uint16_t Store_Data[STORE_COUNT];				//定义SRAM数组/*** 函    数：参数存储模块初始化* 参    数：无* 返 回 值：无*/
void Store_Init(void)
{/*判断是不是第一次使用*/if (MyFLASH_ReadHalfWord(STORE_START_ADDRESS) != 0xA5A5)	//读取第一个半字的标志位，if成立，则执行第一次使用的初始化{MyFLASH_ErasePage(STORE_START_ADDRESS);					//擦除指定页MyFLASH_ProgramHalfWord(STORE_START_ADDRESS, 0xA5A5);	//在第一个半字写入自己规定的标志位，用于判断是不是第一次使用for (uint16_t i = 1; i < STORE_COUNT; i ++)				//循环STORE_COUNT次，除了第一个标志位{MyFLASH_ProgramHalfWord(STORE_START_ADDRESS + i * 2, 0x0000);		//除了标志位的有效数据全部清0}}/*上电时，将闪存数据加载回SRAM数组，实现SRAM数组的掉电不丢失*/for (uint16_t i = 0; i < STORE_COUNT; i ++)					//循环STORE_COUNT次，包括第一个标志位{Store_Data[i] = MyFLASH_ReadHalfWord(STORE_START_ADDRESS + i * 2);		//将闪存的数据加载回SRAM数组}
}/*** 函    数：参数存储模块保存数据到闪存* 参    数：无* 返 回 值：无*/
void Store_Save(void)
{MyFLASH_ErasePage(STORE_START_ADDRESS);				//擦除指定页for (uint16_t i = 0; i < STORE_COUNT; i ++)			//循环STORE_COUNT次，包括第一个标志位{MyFLASH_ProgramHalfWord(STORE_START_ADDRESS + i * 2, Store_Data[i]);	//将SRAM数组的数据备份保存到闪存}
}/*** 函    数：参数存储模块将所有有效数据清0* 参    数：无* 返 回 值：无*/
void Store_Clear(void)
{for (uint16_t i = 1; i < STORE_COUNT; i ++)			//循环STORE_COUNT次，除了第一个标志位{Store_Data[i] = 0x0000;							//SRAM数组有效数据清0}Store_Save();										//保存数据到闪存
}MyFLASH.c
#include "stm32f10x.h"                  // Device header/*** 函    数：FLASH读取一个32位的字* 参    数：Address 要读取数据的字地址* 返 回 值：指定地址下的数据*/
uint32_t MyFLASH_ReadWord(uint32_t Address)
{return *((__IO uint32_t *)(Address));	//使用指针访问指定地址下的数据并返回
}/*** 函    数：FLASH读取一个16位的半字* 参    数：Address 要读取数据的半字地址* 返 回 值：指定地址下的数据*/
uint16_t MyFLASH_ReadHalfWord(uint32_t Address)
{return *((__IO uint16_t *)(Address));	//使用指针访问指定地址下的数据并返回
}/*** 函    数：FLASH读取一个8位的字节* 参    数：Address 要读取数据的字节地址* 返 回 值：指定地址下的数据*/
uint8_t MyFLASH_ReadByte(uint32_t Address)
{return *((__IO uint8_t *)(Address));	//使用指针访问指定地址下的数据并返回
}/*** 函    数：FLASH全擦除* 参    数：无* 返 回 值：无* 说    明：调用此函数后，FLASH的所有页都会被擦除，包括程序文件本身，擦除后，程序将不复存在*/
void MyFLASH_EraseAllPages(void)
{FLASH_Unlock();					//解锁FLASH_EraseAllPages();			//全擦除FLASH_Lock();					//加锁
}/*** 函    数：FLASH页擦除* 参    数：PageAddress 要擦除页的页地址* 返 回 值：无*/
void MyFLASH_ErasePage(uint32_t PageAddress)
{FLASH_Unlock();					//解锁FLASH_ErasePage(PageAddress);	//页擦除FLASH_Lock();					//加锁
}/*** 函    数：FLASH编程字* 参    数：Address 要写入数据的字地址* 参    数：Data 要写入的32位数据* 返 回 值：无*/
void MyFLASH_ProgramWord(uint32_t Address, uint32_t Data)
{FLASH_Unlock();							//解锁FLASH_ProgramWord(Address, Data);		//编程字FLASH_Lock();							//加锁
}/*** 函    数：FLASH编程半字* 参    数：Address 要写入数据的半字地址* 参    数：Data 要写入的16位数据* 返 回 值：无*/
void MyFLASH_ProgramHalfWord(uint32_t Address, uint16_t Data)
{FLASH_Unlock();							//解锁FLASH_ProgramHalfWord(Address, Data);	//编程半字FLASH_Lock();							//加锁
}

15-2 读取芯片ID

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
//#include "OLED_Font.h"
//4-1 OLED显示屏
int main(void){OLED_Init();OLED_ShowString(1,1,"F_SIZE:");OLED_ShowHexNum(1,8,*((__IO uint16_t *)(0x1FFFF7E0)),4);//ID地址：0x1FFFF7E0//显示UIDOLED_ShowString(2,1,"UID:");//偏移量OLED_ShowHexNum(2,6,*((__IO uint16_t *)(0x1FFFF7E8)),4);OLED_ShowHexNum(2,11,*((__IO uint16_t *)(0x1FFFF7E8+0x02)),4);OLED_ShowHexNum(3,1,*((__IO uint32_t *)(0x1FFFF7E8+0x04)),8);OLED_ShowHexNum(4,1,*((__IO uint32_t *)(0x1FFFF7E8+0x08)),8);while(1){}
}
