BEVDet/BEVDet4D

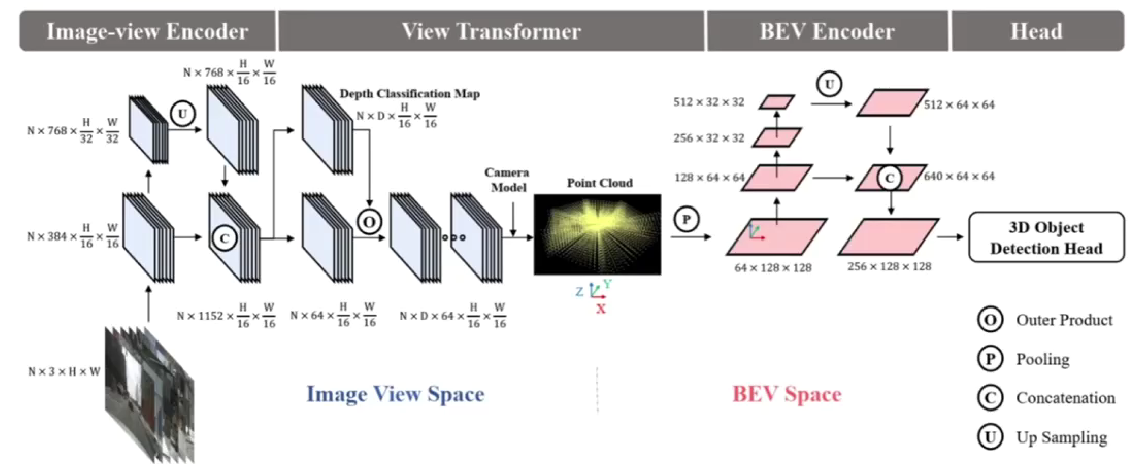

BEVDet的网络结构很简单，基于LSS结构，完成了BEV空间下的检测流程，没有模型上的创新。整体结构如下图所示。
1. 算法动机及开创性思路
1）BEVDet算法的开创性思路
- 核心思想：通过多视角2D图像预测深度分布，利用相机内外参转换到3D空间，再投影到BEV空间完成3D检测任务
- 技术路线：通过显示估计图像深度实现BEV视角构建
- 创新特点：更关注工程可行性而非模型创新，使用成熟框架构建完整BEV检测流程
2）BEVDet算法的研究背景与意义
- 应用领域：自动驾驶感知任务，特别是多相机3D目标检测
- 性能优势：同时追求高精度（high performance）和快速推理（speed）
- 视角特点：Bird’s-Eye-View（BEV）提供上帝视角，便于全局感知
3）主流方法：显示估计的图像深度与Transformer
两种主流方法：
- 显示估计图像深度（从下而上）
- Transformer查询机制（自上而下）
- 选择依据：BEVDet采用第一种方式，更符合工程实现需求
4）LSS（Lift, Split, and Shoot）方法介绍
三大步骤：
- Lift：提取多视角图像特征
- Split：预测像素深度分布
- Shoot：投影到BEV空间
深度预测特点：预测深度分布概率而非确定值（ambiguous depths）
特征转换：将c×h×w图像特征转换为d×c维的深度特征
5）深度分布的预测与映射到BEV空间
数学表达：每个像素映射为d×c维向量，完整视锥特征维度为c×d×h×w
投影原理：利用相机内外参完成2D到3D的转换
特征聚合：对映射到同一BEV网格的特征进行求和操作
6）BEV特征的构建与后续检测任务
特征降维：通过splat操作实现特征降维
检测流程：BEV特征送入检测网络完成3D目标检测
工程实现：强调流程完整化和工程化
7）BEVDet与LSS方法的关联
继承关系：BEVDet基于LSS框架进行延伸拓展
核心相似：都通过多视角2D图像转换到3D空间构建BEV空间
工程差异：BEVDet更注重完整流程和工程实现
8）BEVDet算法的总结
- 技术路线：多视角2D→深度分布→3D空间→BEV空间→3D检测
- 工程价值：验证BEV用于3D检测的可行性
- 扩展性：各模块均可替换，框架灵活
2. 主体结构
1）图像特征编码模块
输入输出：
- 输入：多视角图像
- 输出：多尺度融合特征
网络结构：
- Backbone：ResNet或Swin Transformer
- Neck：FPN实现多尺度融合
共享机制：多视角图像共享同一backbone和neck
2）视角转换模块
关键技术：
- 深度分布预测网络
- 外积运算实现特征组合
相机参数转换
- 特征转换：将2D图像特征转换为3D视锥特征（伪体素）
- 可替换性：支持不同框架的视角转换方法
3）BEV空间编码模块
网络结构：
- Backbone：ResNet
- Neck：FPN
处理流程：
- 下采样：128×128→32×32
- 通道扩展：64→512
- 上采样：32×32→64×64
- 输出特征：256×128×128的BEV空间特征
4）数据增广
过拟合问题：BEV encoder训练数据不足（仅为图像encoder的1/6）
解决方案：
- 图像层面：传统增广方法
- BEV层面：翻转、旋转、缩放等空间变换
- 设计原则：保持BEV空间结构不变性
5）Scale-NMS设计
传统NMS局限：BEV空间中不同类别空间分布差异大
创新设计：Scaling→NMS→Rescaling三步流程
关键技术：
- 类别相关缩放因子
- 验证集搜索最优参数
- 处理效果：有效去除误检框，保留真实目标
3. BEVDet总结
输入输出：多视角图像输入（nuScenes数据集为6视角），输出3D检测结果
核心模块：
- Image-view Encoder：由backbone和多尺度融合网络组成，提取多视角图像特征
- View Transformer：实现2D到3D的转换，将图像特征投影到BEV空间
- BEV Encoder：对BEV特征进行进一步编码提取，结构与Image-view Encoder类似但输入不同
- Detection Head：基于构建好的BEV特征进行3D目标检测预测
版本差异：
- 输入分辨率：Base版为1600×640，Tiny版为704×256
- 编码网络：包含SwinTransformer-Base/Tiny和ResNet-50/101等不同backbone
- BEV编码网络：不同版本采用不同配置的Basic Block（如2x Basic-128/256/512等）
4. 性能对比
主要指标：
- mAP：BEVDet-Base达到0.393，优于DETR3D(0.349)和PGD(0.369)
- NDS：BEVDet-Base为0.472，比DETR3D(0.434)高0.038
推理速度：Base版1.9FPS，Tiny版15.6FPS
对比优势：
- 相比同期Camera模态算法，在mAP和NDS指标上均有提升
- 与LiDAR方法相比仍有差距（如PointPillars mAP 0.503）
关键组件：
- IDA：图像空间数据增强模块
- BDA：BEV空间数据增强模块
- BE：BEV Encoder模块
实验发现：
- 仅使用IDA时性能受限（mAP 0.221）
- 完整配置（IDA+BDA+BE）可获得最佳性能（mAP 0.259）
5. BEVDet4D
由于篇幅较多，另写一篇博文。链接
