Linux总线设备驱动模型深度理解

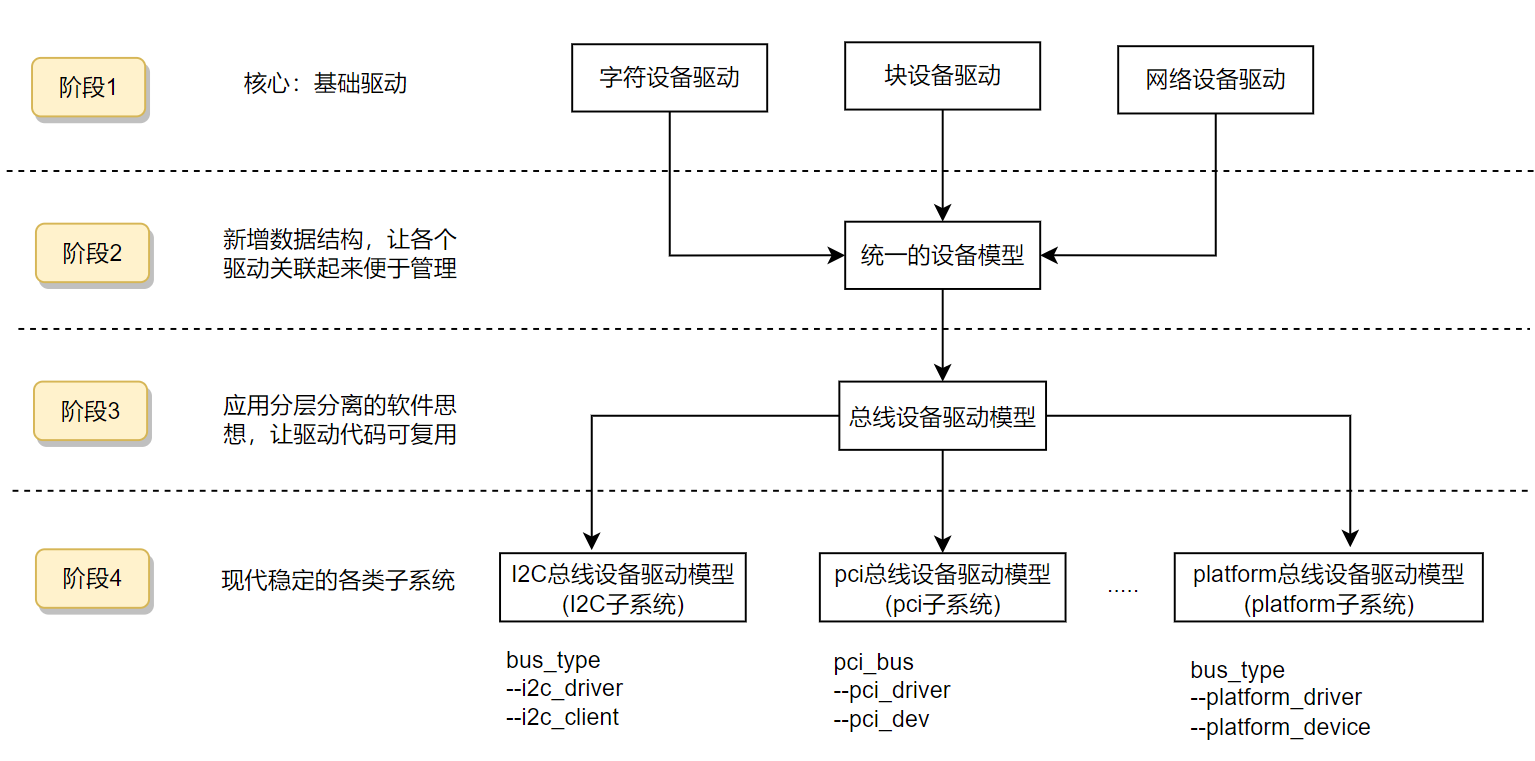

1）linux内核驱动的演变

1、理清驱动的演变和分类十分重要，否则很容易就迷失在内核世界里，并且不同阶段的命名也很令人混淆；
2、接下来看总线设备驱动模型和各类子系统的实现细节
1）子系统以platform设备驱动为例子，platform可以理解为通用简单的总线设备驱动的实现之一，其它子系统各有各“特性”，但本质思想是一样的；

2）总线设备驱动模型

1、何为模型？一种软件抽象，软件框架

2、总线设备驱动 的含义？顾名思义此软件框架 由三部分组成：总线、设备、驱动，下面来一一讲解

3、总线的设计目的：
1）旨在规范各类设备的接口(树状、拓扑结构)，方便系统统一管理日益剧增的设备，在Linux统一的设备模型机制支持下，bus可以有效地组织同类型的设备驱动；
2）挂接同类型的device/driver，并进行匹配工作；

4、设备device / 驱动driver又是什么？

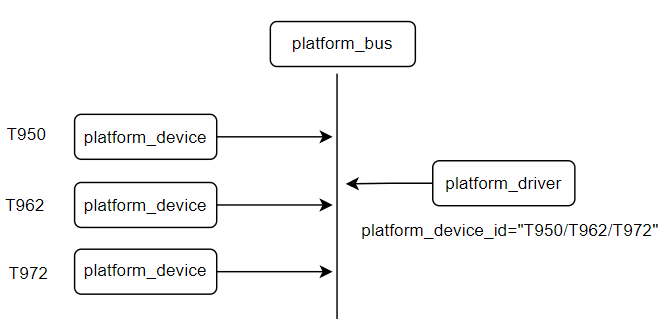

device和driver是应用了软件分层思想，目的是为了复用driver(居多)和device，看图，以平台设备驱动为例

可以看出T950/T962/T972平台可以复用一套platform_driver驱动代码

5、与sysfs的关系？从设备模型开始，均需要依赖sysfs的实现，即linux 2.6后内核驱动均需使用sysfs在/sys下创建目录文件

1、总线概念

1）物理上的总线概念

物理上的总线一般分为两种：

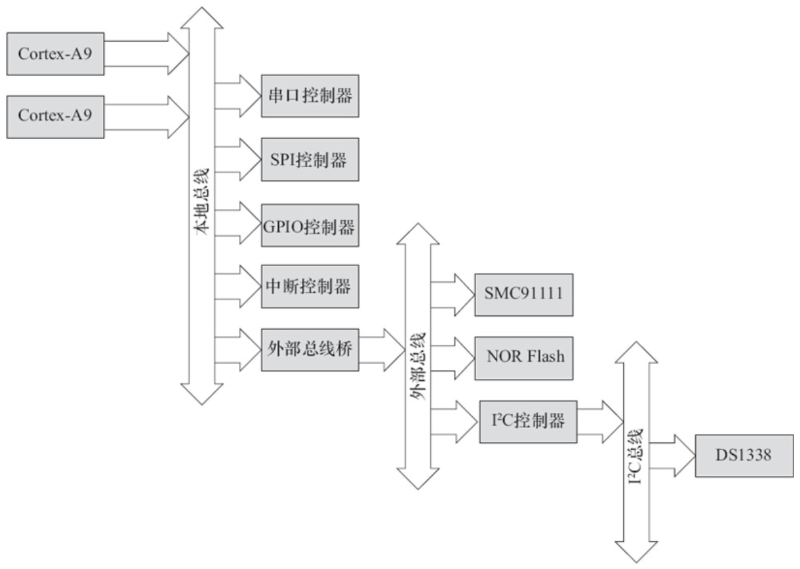

1、处理器与各个控制器之间的连线

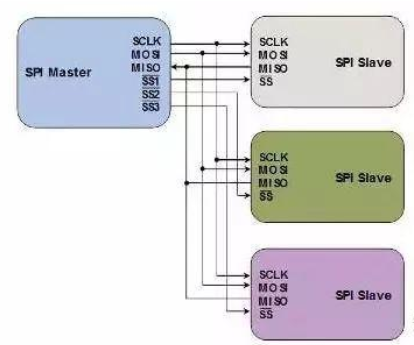

2、控制器和外设之间的物理通信通道总线，比如SPI总线

2）内核驱动中的总线的概念

物理上的总线是一堆电路线路连线（比如I2C总线、SPI总线、USB总线等等），软件上用来描述控制器与外设的连接关系，内核使用Bus结构体来描述这种连接关系，本质上总线Bus只是一个数据结构，它的名字用对应通信接口命名罢了，而一些驱动程序没有实际对应的通信接口（比如GPIO），那就用platform来命名吧，我们冠名为虚拟的总线！

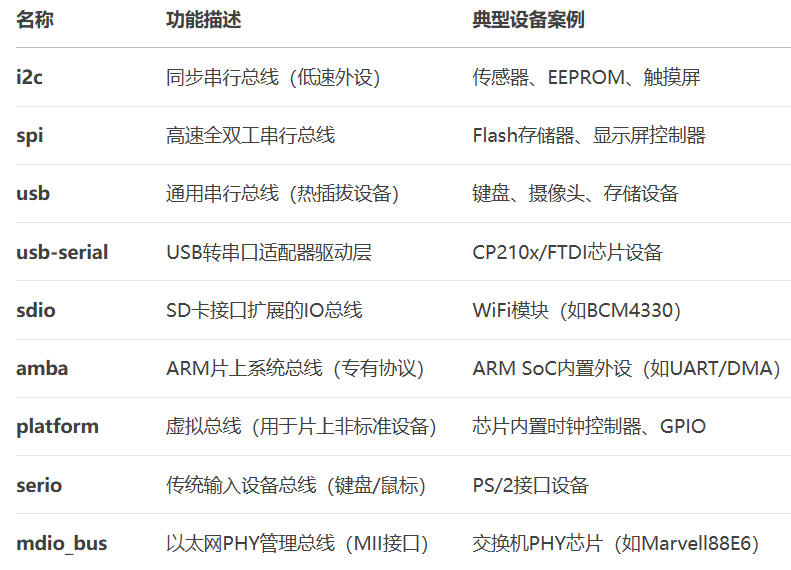

3）TV设备/sys/bus/下的总线列表

4）bus数据结构

/android/kernel/fusion/4.19/drivers/base/bus.cbus_register(struct bus_type *bus)
--kobject_set_name()
--kset_register()
--bus_create_file()
--kset_create_and_add("devices")
--kset_create_and_add("drivers")
--add_probe_files(bus)什么时候需要新增总线？很少！总线一般都定义好/android/kernel/fusion/4.19/include/linux/device.h
struct bus_type {const char *name;const char *dev_name;struct device *dev_root;const struct attribute_group **bus_groups;const struct attribute_group **dev_groups;const struct attribute_group **drv_groups;int (*match)(struct device *dev, struct device_driver *drv);int (*uevent)(struct device *dev, struct kobj_uevent_env *env);int (*probe)(struct device *dev);const struct dev_pm_ops *pm;const struct iommu_ops *iommu_ops;
}1、
match 当一个总线上的新设备或新驱动程序被添加时，就是调用match遍历总线上所有设备和驱动，匹配成功返回NULL
2、device iterator.
int bus_for_each_dev(){klist_iter_init_node(); //链表操作
}
3、driver iterator
int bus_for_each_drv(){klist_iter_init_node(); //链表操作
}创建一个bus
1、属性
struct bus_attribute {struct attribute	attr;ssize_t (*show)(struct bus_type *bus, char *buf);ssize_t (*store)(struct bus_type *bus, const char *buf, size_t count);
};
2、创建文件
bus_create_file()
bus_remove_file()

2、device数据数据结构

对应一个实际的设备
/android/kernel/fusion/4.19/include/linux/device.h
struct device { struct device *parent;struct device_private *p;struct kobject kobj;const char *init_name;const struct device_type *type;struct bus_type *bus;struct device_driver *driver;struct device_node	*of_node; //设备树节点void	(*release)(struct device *dev);
}1、
struct device_attribute {struct attribute	attr;ssize_t (*show)(struct device *dev, struct device_attribute *attr,char *buf);ssize_t (*store)(struct device *dev, struct device_attribute *attr,const char *buf, size_t count);
};
2、
device_create_file3、
int device_register(struct device *dev)
--device_initialize(dev) //初始化各个成员
--device_add(dev)
----dev_set_name()
----kobject_add()
----device_create_file()
----device_add_class_symlinks()
----device_add_attrs()
----bus_add_device()
----dpm_sysfs_add()
----device_pm_add()device结构(包含了设备模型核心)的嵌入，一般使用中不会单独使用，嵌入到高层之中
比如：usb_device、pci_device、platform_driver

3、device_driver数据结构

对应一个实际的驱动
/android/kernel/fusion/4.19/include/linux/device.h
struct device_driver {const char		*name;struct bus_type		*bus;struct module		*owner;const char		*mod_name;enum probe_type probe_type;const struct of_device_id	*of_match_table;const struct acpi_device_id	*acpi_match_table;int (*probe) (struct device *dev);const struct attribute_group **groups;const struct dev_pm_ops *pm;struct driver_private *p;
}1、
struct driver_attribute {struct attribute attr;ssize_t (*show)(struct device_driver *driver, char *buf);ssize_t (*store)(struct device_driver *driver, const char *buf,size_t count);
};2、创建
driver_create_file()3、注册
int driver_register(struct device_driver *drv)
--bus_add_driver()
--driver_add_groups()
--kobject_uevent()device_driver与device结构一样，一般使用中不会单独使用，嵌入到高层之中
比如platform_driver

4、深化device和device_driver的理解

1）理解device和device_driver
device: 描述硬件规格-相当于struct
device_driver: 软件接口-相当于函数接口

2）有driver就一定要有device吗？
从bus、device、device_driver的模型来看，device、device_driverr必须同时存在且匹配才能初始化；

3）为什么现代Linux驱动中只见device_driver，device在哪里？
1、现代系统基本都使用设备树，device由硬件厂商或系统集成方通过设备树描述提供，系统启动时自动将设备树转化为device_node，最终生成device并注册到对应总线，我们无需理会，只需配置设备树！
2、开发中如果没有设备树支持，这时才需要手动注册！

3）class子系统

1、class子系统的定义：类是一个设备的高层视图，它抽象出了底层的实现细节，几乎所有的类都实现在/sys/class下，历史原因/sys/block例外，多数情况下，类子系统是向用户空间导出信息的好方法 -> 抽象，使其更加方便易用struct class {const char		*name;struct module		*owner;const struct attribute_group	**class_groups;const struct attribute_group	**dev_groups;struct kobject			*dev_kobj;int (*dev_uevent)(struct device *dev, struct kobj_uevent_env *env);
}2、
struct class_attribute {struct attribute attr;ssize_t (*show)(struct class *class, struct class_attribute *attr,char *buf);ssize_t (*store)(struct class *class, struct class_attribute *attr,const char *buf, size_t count);
};3、
class_create_file()
class_remove_file()4、
class_register(class)
--__class_register()
----kobject_set_name()
----kset_register()
----class_add_groups()5、创建class类
class_create(THIS_MODULE, DEV_NAME);

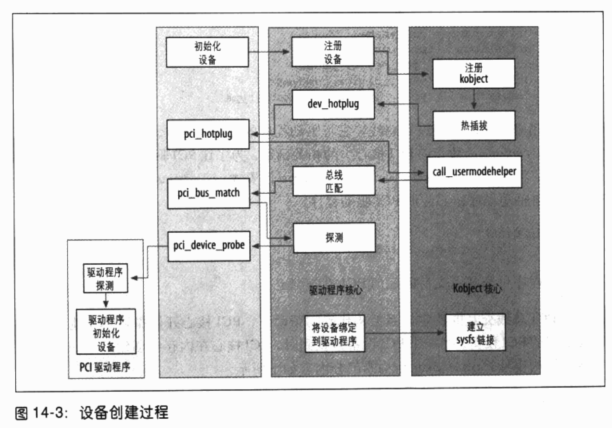

4）各个环节的整合：一个pci设备的创建过程

图片来自linux设备驱动程序（第三版），内容可能过老，注意分辨

/android/kernel/fusion/4.19/kernel/umh.c
umh : user mode helper
启动用户层程序
int call_usermodehelper(const char *path, char **argv, char **envp, int wait)
{struct subprocess_info *info;gfp_t gfp_mask = (wait == UMH_NO_WAIT) ? GFP_ATOMIC : GFP_KERNEL;info = call_usermodehelper_setup(path, argv, envp, gfp_mask,NULL, NULL, NULL);if (info == NULL)return -ENOMEM;return call_usermodehelper_exec(info, wait);
}

5）platform虚拟设备驱动模型

一图掌握Linux platform平台设备驱动框架：

https://blog.csdn.net/qq_16504163/article/details/118562670

1、概述：

1）现在大多数驱动子系统，都基于基本的bus、device、device_driver结构，进一步封装的结果；

2）什么时候使用platform虚拟总线？与真实存在的 USB总线/I2C总线/SPI总线差异？

相当于MISC类，比如有些外设不依附物理总线，挂接在soc内存空间的外设，就可以使用platform设备驱动

2、platform平台设备驱动 与 其它子系统（I2C总线/SPI总线）的关联？

属于同一层级，并立关系，当然也可以嵌套使用，现在驱动也是如此操作，多个子系统完成一个驱动

1、基本数据结构

1、resource
/android/kernel/fusion/4.19/include/linux/ioport.h
struct resource {resource_size_t start;resource_size_t end;const char *name;unsigned long flags;unsigned long desc;struct resource *parent, *sibling, *child;
}2、platform_device
/android/kernel/fusion/4.19/include/linux/platform_device.h
struct platform_device {const char  *name;         //设备名称int     id;bool        id_auto;struct device   dev;       // 真正的设备，嵌入在platform_device中u32     num_resources;     // 设备资源数量struct resource *resource; //
};3、platform_driver
struct platform_driver {int (*probe)(struct platform_device *);int (*remove)(struct platform_device *);void (*shutdown)(struct platform_device *);int (*suspend)(struct platform_device *, pm_message_t state);int (*resume)(struct platform_device *);struct device_driver driver;const struct platform_device_id *id_table;bool prevent_deferred_probe;
};4、platform_bus_type
extern struct bus_type platform_bus_type;5、有用的宏
内核封装一些宏，方便定义module的入口函数和出口函数
#define module_platform_driver(__platform_driver) \module_driver(__platform_driver, platform_driver_register, \platform_driver_unregister)#define module_driver(__driver, __register, __unregister, ...) \
static int __init __driver##_init(void) \
{ \return __register(&(__driver) , ##__VA_ARGS__); \
} \
module_init(__driver##_init); \
static void __exit __driver##_exit(void) \
{ \__unregister(&(__driver) , ##__VA_ARGS__); \
} \
module_exit(__driver##_exit);

2、内核实例

/android/kernel/fusion/4.19/drivers/mfd/sm501.c
/android/kernel/fusion/4.19/drivers/gpio/gpio-omap.c1、内核driver的例子一般都是综合的，糅杂多种子系统！
2、在linux代码中，如何找到platform_device对应的代码或设备树？ - 根据name来找！/* use platform_driver for this. */
static struct platform_driver omap_mpuio_driver = {.driver		= {.name	= "mpuio",.pm	= &omap_mpuio_dev_pm_ops,},
};static struct platform_device omap_mpuio_device = {.name		= "mpuio",.id		= -1,.dev = {.driver = &omap_mpuio_driver.driver,}/* could list the /proc/iomem resources */
};static inline void omap_mpuio_init(struct gpio_bank *bank)
{platform_set_drvdata(&omap_mpuio_device, bank);if (platform_driver_register(&omap_mpuio_driver) == 0)(void) platform_device_register(&omap_mpuio_device);
}为什么不见platform bus？系统初始化时就准备好了！详见下文

3、platform bus的注册

/android/kernel/fusion/4.19/drivers/base/platform.c
platform_bus_init()在哪里被调用？系统启动时调用创建Platform总线，后面等设备/驱动加进来即可
/android/kernel/fusion/4.19/init/main.c
start_kernel()
--rest_init()
----kernel_thread(kernel_init, NULL, CLONE_FS);
------kernel_init_freeable()
-------do_basic_setup()
--------/android/kernel/fusion/4.19/drivers/base/init.c
--------driver_init()
----------platform_bus_init()
------------bus_register(&platform_bus_type)
--------------kset_create_and_add("devices", NULL, &priv->subsys.kobj);
--------------kset_create_and_add("drivers", NULL, &priv->subsys.kobj);

创建的文件如下

4、platform_driver_register

1、注册平台驱动（以gpio-iop.c为例）
/android/kernel/fusion/4.19/drivers/gpio/gpio-iop.c
static struct platform_driver iop3xx_gpio_driver = {.driver = {.name = "gpio-iop",}.probe = iop3xx_gpio_probe,
};
static int __init iop3xx_gpio_init(void)
{return platform_driver_register(&iop3xx_gpio_driver);
}2、做了什么？
/android/kernel/fusion/4.19/drivers/base/platform.c
#define platform_driver_register(drv) __platform_driver_register(drv, THIS_MODULE)
__platform_register_drivers(struct platform_driver * const *drivers, ...)
--__platform_driver_register()
----driver_register(&drv->driver); //最终还是调用driver_register/android/kernel/fusion/4.19/drivers/base/driver.c
driver_register(struct device_driver *drv)
--bus_add_driver(drv)
----driver_attach(drv);
------/android/kernel/fusion/4.19/drivers/base/dd.c --- device /driver interactions
------bus_for_each_dev(drv->bus, NULL, drv, __driver_attach)
--------driver_match_device(drv, dev);
1）match driver 和 device
/android/kernel/fusion/4.19/drivers/base/base.h
static inline int driver_match_device(struct device_driver *drv,struct device *dev)
{return drv->bus->match ? drv->bus->match(dev, drv) : 1;
}
即调用这里的platform_bus_type中的match成员
struct bus_type platform_bus_type = {.name		= "platform",.dev_groups	= platform_dev_groups,.match		= platform_match,.uevent		= platform_uevent,.dma_configure	= platform_dma_configure,.pm		= &platform_dev_pm_ops,
};
EXPORT_SYMBOL_GPL(platform_bus_type);platform_match的实现
--of_driver_match_device(dev, drv) //当platform使用设备树时，走这里
----of_match_device(drv->of_match_table, dev)
------of_match_node(drv->of_match_table, dev->of_node) //比较drv和dev成员
--------__of_match_node(matches, node)
--acpi_driver_match_device(dev, drv) //需要填充drv->acpi_match_table
--platform_match_id(pdrv->id_table, pdev) //如果填充了id_table(代表支持一个或多个设备名)则按优先级一次匹配
----while (platform_device_id->name[0]){strcmp(pdev->name, id->name); pdev->id_entry = id}
--strcmp(pdev->name, drv->name) //直接对比名称，优先级最低2）假如match成功，随即调用bus / driver的probe函数，注意platform_device没有probe函数，因为dev都是静态代码
/android/kernel/fusion/4.19/drivers/base/dd.c
--------driver_probe_device(drv,dev)
----------really_probe(dev, drv);
------------dev->bus->probe(dev);
------------drv->probe(dev);

5、platform_device_register

1、怎么定义和注册？
2、必须要有device和driver 才会触发driver的probe？ 是的注意platform_device没有probe函数，因为dev都是在描述资源，构造结构体，没有实际的动作执行代码int platform_device_register(struct platform_device *pdev)
{device_initialize(&pdev->dev);arch_setup_pdev_archdata(pdev);return platform_device_add(pdev);
}
EXPORT_SYMBOL_GPL(platform_device_register);
