simulink使能子系统的四种配置
目录
前言
一、模型
二、特性
组合1：使能模块为保持，输出为保持
组合2：使能模块为保持，输出为重置
组合3：使能模块为重置，输出为保持
组合4：使能模块为重置，输出为重置
仓库
前言
使能子系统本身有保持和重置两种配置，输出信号也有保持和重置两种配置，排列组合即有四种配置，本篇对比这四种配置，以便后续查阅。
一、模型

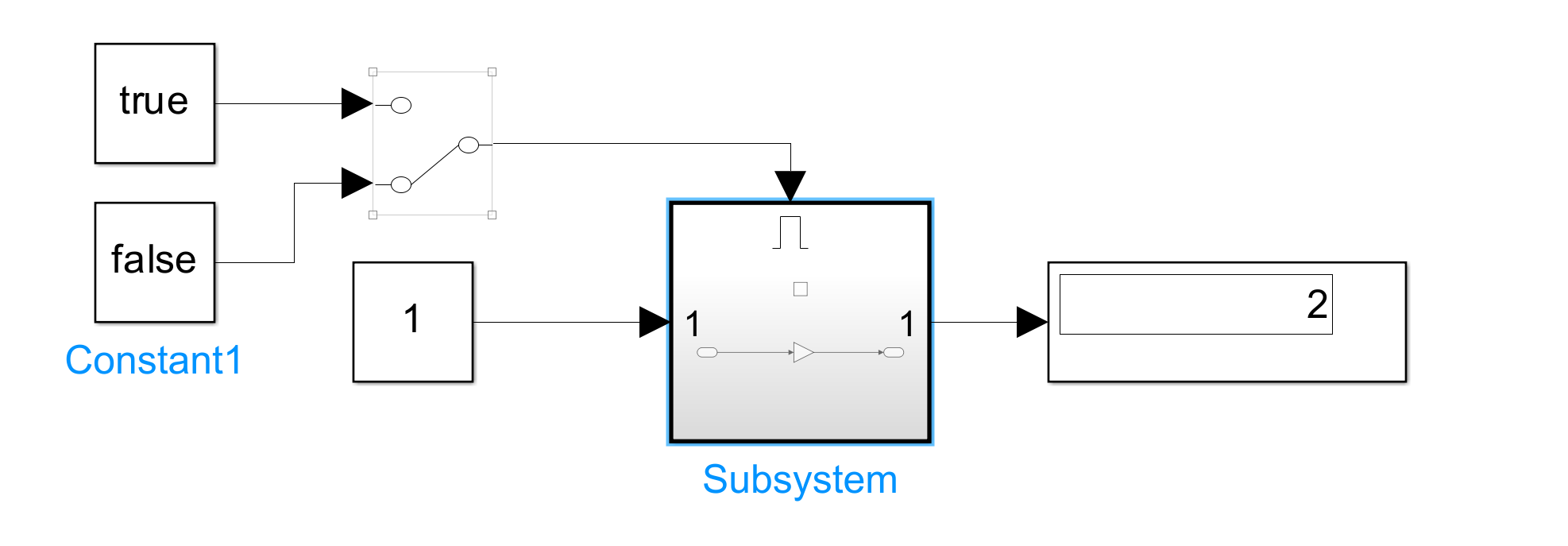

下面是我搭建的简单模型
二、特性

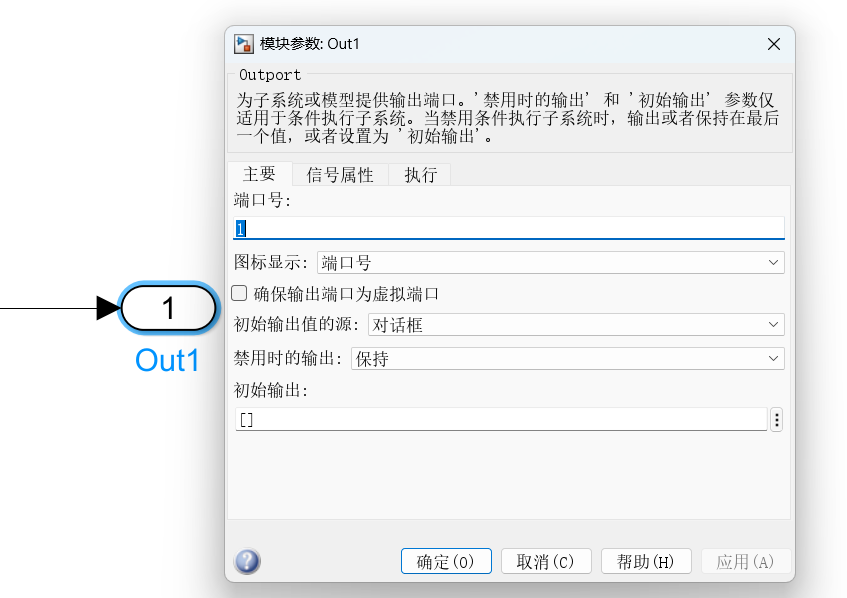

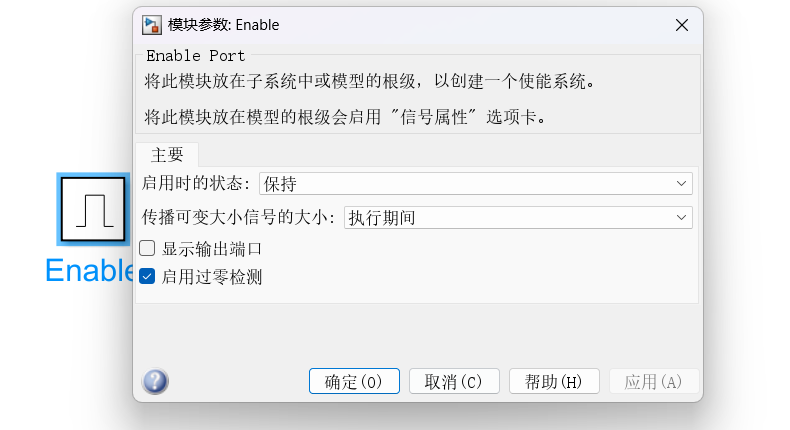

组合1：使能模块为保持，输出为保持
这种配置是最常用，也是默认的配置。这种配置特征是：
当子系统使能时，系统输出根据子系统内部逻辑运算得出；
当子系统未使能时，系统输出值会保持；
如果是是初始状态的话，会根据根据输出端口设置的初始输出值进行输出，默认为0。
组合2：使能模块为保持，输出为重置
这种模式暂时我还没用到，这种配置特征是：
当子系统使能时，系统输出根据子系统内部逻辑运算得出；
当子系统未使能时，系统输出值会进行复位；
如果是初始状态的话，会根据根据输出端口设置的初始输出值进行输出，默认为0。
与组合1的关键不同在于，如果子系统中存在一些积分运算，延时模块之类的，系统只会重置输出，不会重置这些模块的状态。简单理解为，输出重置仅仅重置的输出，子系统的内部状态不会重置。
组合3：使能模块为重置，输出为保持
这种模式暂时我还没用到，这种配置特征是：
当子系统使能时，系统输出根据子系统内部逻辑运算得出；
当子系统未使能时，系统输出值会进行保持，系统内部状态（如积分模块等）会在失能到使能切换时重置；
如果是初始状态的话，会根据根据输出端口设置的初始输出值进行输出，默认为0。
组合4：使能模块为重置，输出为重置
这种模式可能也比较常用，这种配置特征是：
当子系统使能时，系统输出根据子系统内部逻辑运算得出；
当子系统未使能时，系统输出值会进行重置，系统内部状态（如积分模块等）会在失能到使能切换时重置；；
如果是初始状态的话，会根据根据输出端口设置的初始输出值进行输出，默认为0。
需要注意的是：当子系统中不存在积分等模块时，使能模块配置为重置还是保持对整个子系统的运行并无影响。
