RTKlib详解：功能、工具与源码结构解析

RTKlib 是一个开源的 GNSS（全球导航卫星系统）软件包，主要用于高精度定位任务，支持实时动态定位（RTK）、精密单点定位（PPP）等多种模式。它广泛应用于测绘、自动驾驶、无人机、机器人等领域。博主将使用一个系列的文章，对其进行研究学习，从整体功能、工具集、目录结构出发，深入解析其核心源码模块，希望能够给其他学习者一些帮助。

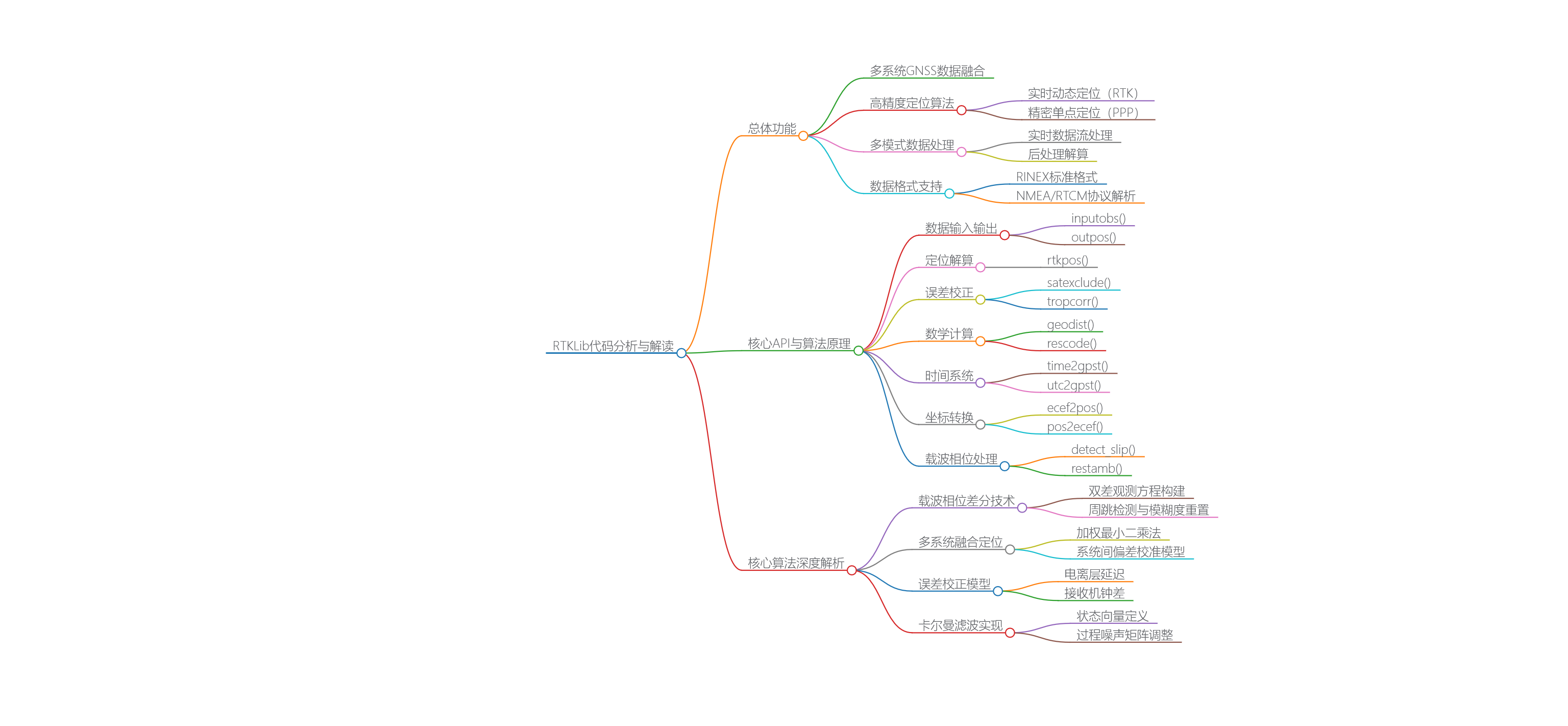

先来一张思维导图：

---

一、RTKlib 的核心功能

1. 定位模式支持

• 实时动态定位（RTK）：通过基准站与流动站的差分数据，实现厘米级高精度定位。
• 精密单点定位（PPP）：利用精密星历和钟差，无需基准站即可达到亚米级或厘米级精度。
• 单点定位（SPP）：基于广播星历的普通定位模式。
• 差分 GPS（DGPS/DGNSS）：通过差分校正提升定位精度至米级。

2. 多系统兼容性

• 支持 GPS、GLONASS、Galileo、BeiDou、QZSS、SBAS 等主流卫星导航系统。

3. 数据格式支持

• 原始观测数据解析：支持 RINEX、UBX（u-blox）、RT17（NovAtel）、OEM4（Trimble）等格式。
• 差分数据协议：支持 RTCM 2.x/3.x、CMR、CMR+ 等差分数据流。

4. 跨平台与接口

• 支持 Windows、Linux、macOS 等操作系统。
• 提供 C 语言 API 接口，便于嵌入式开发或集成到其他系统。

---

二、RTKlib 提供的工具链

RTKlib 附带多个实用工具，涵盖数据处理、实时定位、格式转换等功能：

工具名称	功能描述
RTKPOST	离线后处理工具，支持 RINEX 文件的 RTK/PPP 解算。
RTKNAVI	实时动态定位 GUI 工具，可视化观测数据与定位结果。
CONVBIN	将二进制原始观测数据（如 UBX）转换为 RINEX 格式。
RTKRCV	模拟 GNSS 接收机，可接收实时数据流并输出结果。
STR2STR	数据流转换工具，支持串口、TCP/IP、文件等多协议传输。
PLOT	结果可视化工具，绘制轨迹、残差、卫星可见性等图表。

---

三、RTKlib 目录结构概览

RTKlib 的源码目录结构清晰，模块化设计便于扩展和维护。典型目录如下：

RTKlib/
├── app/            # 应用程序源码（如 RTKPOST、RTKNAVI）
├── doc/            # 文档与 API 参考手册
├── lib/            # 第三方库依赖
├── src/            # 核心算法与功能实现
├── util/           # 实用工具源码（如 CONVBIN、STR2STR）
└── data/           # 示例数据与配置文件

关键目录：

• src 目录：专注于底层算法和数据处理，如 rtkpos.c（RTK）、pntpos.c（SPP）、preceph.c（精密星历）、rtcm.c（差分协议）等。
• util 目录：提供实用工具，如 convbin.c（数据转换）、rnx2rtkp.c（后处理）、str2str.c（流转发）等。

每个文件的功能与命名均与代码实现严格对应，开发者可据此快速定位模块代码，进行定制开发或算法研究。

四、/RTKlib/src 目录核心功能文件详解

src 目录是 RTKlib 的核心代码库，包含 GNSS 数据解析、定位算法、数据流处理等底层实现。以下是每个 .c 文件的详细功能说明：

1. rtkcmn.c

• 功能：基础公共函数库。
• 关键功能：
  • 时间系统转换（GPS 时间、UTC、儒略日）。
  • 数学运算（矩阵操作、坐标系转换、最小二乘法）。
  • 内存管理、字符串处理、日志记录（trace() 函数）。

2. rtkpos.c

• 功能：RTK 定位核心算法。
• 关键功能：
  • 双差观测方程构建与求解。
  • 卡尔曼滤波器实现（状态估计与误差修正）。
  • 模糊度固定（LAMBDA 方法）与验证。

3. pntpos.c

• 功能：单点定位（SPP）算法。
• 关键功能：
  • 伪距观测方程建模。
  • 电离层、对流层延迟修正。
  • 加权最小二乘法解算位置。

4. preceph.c

• 功能：精密星历（Precise Ephemeris）处理。
• 关键功能：
  • 解析 SP3 格式的精密星历。
  • 计算卫星位置、速度、钟差。
  • 支持 GPS、GLONASS、Galileo 系统。

5. ephemeris.c

• 功能：广播星历（Broadcast Ephemeris）处理。
• 关键功能：
  • 解析导航电文（如 GPS LNAV、Galileo I/NAV）。
  • 计算卫星轨道参数与钟差。
  • 支持多系统星历（GPS、GLONASS、BeiDou 等）。

6. geoid.c

• 功能：大地水准面模型支持。
• 关键功能：
  • 实现 EGM96、EGM2008 模型的高度转换。
  • 大地高与正高的相互转换。

7. ppp.c

• 功能：精密单点定位（PPP）算法。
• 关键功能：
  • 非差观测模型构建。
  • 精密星历与钟差的应用。
  • 对流层、电离层延迟修正。

8. rnx.c

• 功能：RINEX 格式读写。
• 关键功能：
  • 解析 RINEX 观测文件（O 文件）和导航文件（N 文件）。
  • 支持 RINEX 2.x 和 3.x 标准。

9. rtcm.c

• 功能：RTCM 协议解析。
• 关键功能：
  • 解析 RTCM 2.x/3.x 差分数据（如 MSM 消息）。
  • 生成 RTCM 格式输出。

10. novatel.c

• 功能：NovAtel 二进制协议解析。
• 关键功能：
  • 解析 NovAtel 的 RT17 格式。
  • 提取观测值、导航数据。

11. oem4.c

• 功能：Trimble OEM4 二进制协议解析。
• 关键功能：
  • 解析 Trimble 接收机输出的原始观测数据。

12. sbf.c

• 功能：Septentrio 二进制格式解析。
• 关键功能：
  • 解析 Septentrio 接收机输出的观测数据。

13. hemis.c

• 功能：Hemisphere GNSS 协议解析。
• 关键功能：
  • 解析 Hemisphere 接收机的原始数据。

14. gwtenv.c

• 功能：GNSS 数据环境设置。
• 关键功能：
  • 管理观测数据流的全局配置。

15. ionex.c

• 功能：IONEX 文件读取。
• 关键功能：
  • 解析 IONEX 格式的全球电离层映射数据。

16. trop.c

• 功能：对流层延迟模型。
• 关键功能：
  • 实现 Saastamoinen、Hopfield 等对流层模型。

17. files.c

• 功能：文件操作工具。
• 关键功能：
  • 多平台文件路径处理。
  • 配置文件、结果文件的读写。

18. lexpc.c

• 功能：日志记录功能。
• 关键功能：
  • 支持调试日志的生成与输出。

19. rtkstr.c

• 功能：数据流管理。
• 关键功能：
  • 串口、TCP/IP、文件流的数据读写接口。
  • 数据缓冲与多路复用。

20. init.c

• 功能：初始化配置。
• 关键功能：
  • 加载默认参数（如定位模式、滤波器设置）。
  • 初始化观测数据与导航数据的结构体。

21. trace.c

• 功能：调试跟踪功能。
• 关键功能：
  • 提供 trace() 函数用于调试输出。

---

五、/RTKlib/util 目录工具文件详解

util 目录包含多个独立工具的源码，涵盖数据转换、实时定位、流处理等功能。以下是每个 .c 文件的详细功能说明：

1. convbin.c

• 功能：二进制观测数据转换为 RINEX。
• 关键逻辑：
  • 解析 UBX、RT17 等二进制协议。
  • 将原始观测值写入 RINEX 文件。

2. rnx2rtkp.c

• 功能：RTKPOST 工具主文件。
• 关键逻辑：
  • 读取 RINEX 观测与导航文件。
  • 调用 rtkpos.c 接口进行批处理。

3. rtkrcv.c

• 功能：RTKRCV 工具主文件。
• 关键逻辑：
  • 接收实时数据流。
  • 实时解算并输出 NMEA、RTCM 结果。

4. str2str.c

• 功能：STR2STR 工具主文件。
• 关键逻辑：
  • 支持串口/TCP 输入与文件/TCP 输出。
  • 协议转换（如 RTCM 转 CMR）。

5. pppos.c

• 功能：PPP 后处理工具主文件。
• 关键逻辑：
  • 调用 ppp.c 接口进行 PPP 解算。

6. solstat.c

• 功能：结果统计分析工具。
• 关键逻辑：
  • 计算定位解的统计指标（如 RMS、PDOP）。

7. pos2kml.c

• 功能：将定位结果转换为 KML 格式。
• 关键逻辑：
  • 解析 POS 文件并生成 Google Earth 可视化数据。

8. kml2pos.c

• 功能：将 KML 转换为定位数据。
• 关键逻辑：
  • 解析 KML 文件并提取经纬高坐标。

9. nmea2000.c

• 功能：NMEA 2000 协议解析。
• 关键逻辑：
  • 解析 NMEA 2000 格式的 GNSS 数据。

10. nmea.c

• 功能：NMEA 0183 协议解析。
• 关键逻辑：
  • 解析 $GPGGA、$GPRMC 等标准语句。

11. rtcm3.c

• 功能：RTCM 3.x 测试工具。
• 关键逻辑：
  • 生成或解析 RTCM 3.x 消息。

12. rawdump.c

• 功能：原始数据抓包工具。
• 关键逻辑：
  • 捕获并保存原始观测数据流。

13. rcvlog.c

• 功能：接收机日志记录工具。
• 关键逻辑：
  • 记录接收机输出的原始数据。

14. sertest.c

• 功能：串口通信测试工具。
• 关键逻辑：
  • 测试串口数据收发。

15. showfile.c

• 功能：文件查看工具。
• 关键逻辑：
  • 显示 RINEX、POS 等文件内容。

16. streamc.c

• 功能：流媒体客户端示例。
• 关键逻辑：
  • 实现 TCP/UDP 客户端数据接收。

17. streamsvr.c

• 功能：流媒体服务器示例。
• 关键逻辑：
  • 实现 TCP/UDP 服务器数据转发。

18. stest.c

• 功能：流测试工具。
• 关键逻辑：
  • 测试数据流的稳定性与性能。

19. tidedata.c

• 功能：潮汐数据处理。
• 关键逻辑：
  • 读取潮汐模型并修正高度。

20. tsmooth.c

• 功能：时间平滑处理。
• 关键逻辑：
  • 对定位结果进行滑动平均滤波。

21. ubx.c

• 功能：u-blox 协议解析。
• 关键逻辑：
  • 解析 u-blox 的 UBX 协议（如 NAV-PVT、RXM-RAWX）。

22. version.c

• 功能：版本信息工具。
• 关键逻辑：
  • 输出 RTKlib 的版本号与编译信息。

---

六、总结与应用场景

RTKlib 凭借其开源特性、多系统支持和丰富的工具链，成为高精度 GNSS 领域的标杆解决方案。其模块化设计使得开发者可以灵活定制功能，例如：

• 自动驾驶：通过 RTK 实现车道级定位。
• 无人机测绘：利用 PPP 模式进行无基站远程测绘。
• 科研分析：通过 pntpos.c 和 rtkpos.c 研究定位算法改进。

掌握 RTKlib 的源码结构与核心模块，不仅能加速应用开发，还能为 GNSS 算法优化提供坚实基础。

---
