深度学习里程碑：AlexNet 架构解析与核心技术详解

news 2025/5/6 6:03:07

内容摘要

本文深度解析2012年ILSVRC冠军模型AlexNet，全面阐述其在深度学习发展中的关键突破。从模型架构出发，详细解析卷积层、池化层、全连接层的数学原理，重点分析ReLU激活函数、LRN局部归一化、重叠池化等创新技术的数学表达与工程价值。结合网络结构图与参数表格，揭示AlexNet如何通过GPU并行计算突破算力限制，为深层神经网络的可行性提供实证。
关键词：AlexNet；卷积神经网络；ReLU；LRN；GPU加速

1. 引言

2012年，Alex Krizhevsky等人提出的AlexNet在ILSVRC图像分类竞赛中以15.3%的Top5错误率夺冠，一举刷新了图像识别的性能天花板。这一成果不仅宣告了深度学习在计算机视觉领域的崛起，更首次证明了深层卷积神经网络（CNN）在复杂任务中的有效性。AlexNet的成功得益于三大核心创新：利用GPU加速训练、引入ReLU非线性激活函数、通过局部响应归一化（LRN）和重叠池化提升特征鲁棒性。本文将从数学原理与工程实现角度，深入解析AlexNet的架构设计与核心技术。

2. AlexNet模型概述：从LeNet到深层网络的跨越

2.1 历史定位与核心价值

AlexNet是首个真正意义上的深层CNN，在LeNet-5的基础上实现三大突破：

网络深度：8层网络（5卷积+3全连接），远超同期浅层模型
算力突破：首次大规模使用GPU加速，使复杂模型训练成为可能
技术创新：ReLU激活函数、LRN、重叠池化等技术提升模型性能

其核心贡献在于证明：通过加深网络层次并配合针对性优化，CNN能够从海量数据中学习到高度抽象的图像特征。

3. 网络架构与核心模块解析

3.1 整体结构与数据流

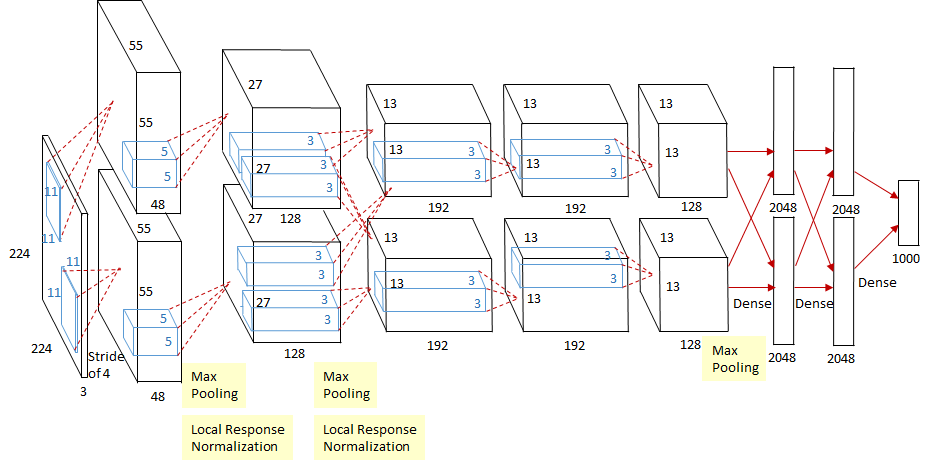

AlexNet网络结构如图1所示，包含5个卷积层和3个全连接层，输入为224×224×3的RGB图像，输出为1000维类别概率。网络采用双GPU并行计算，除中间层外独立处理数据，最终合并输出。

在这里插入图片描述

图1 AlexNet网络结构图

关键参数配置如下表所示：

网络层	输入尺寸	核尺寸/步长	输出尺寸	核心技术
卷积层C1	224×224×3	11×11×3/4, 96	55×55×96	ReLU、LRN、最大池化
卷积层C2	27×27×256	5×5×256/1, 256	27×27×256	跨GPU连接
全连接层F6	6×6×256×2	9216×4096	4096维向量	Dropout防止过拟合
输出层	4096维向量	4096×1000	softmax概率分布	1000类别分类

3.2 卷积层：多维度特征提取的数学表达

3.2.1 带步长的卷积运算

设输入特征图 ( $\in \mathbb{R}^{H \times W \times C_{\text{in}}}$ )，卷积核 ( $\in \mathbb{R}^{k \times k \times C_{\text{in}} \times C_{\text{out}}}$ )，步长为 ( s )，则输出特征图尺寸为：
$H_{\text{out}} = \lfloor \frac{H - k}{s} \rfloor + 1, \quad W_{\text{out}} = \lfloor \frac{W - k}{s} \rfloor + 1$
以C1层为例，输入224×224×3，核尺寸11×11×3，步长4：
$H_{\text{out}} = \lfloor \frac{224 - 11}{4} \rfloor + 1 = 55, \quad W_{\text{out}} = 55$
输出55×55×96（双GPU各48通道）。

3.2.2 跨GPU并行计算

AlexNet将特征图分为两个GPU处理，如C1层输出分为48通道/ GPU，数学上表示为：

$X_{\text{GPU1}}, X_{\text{GPU2}} = \text{SplitChannels}(X_{\text{in}}, 2)$

后续层仅在必要时（如C3层）交换GPU数据，大幅减少通信开销，使计算量降低约50%。

4. 激活函数与归一化：非线性与特征规整

4.1 ReLU激活函数：加速收敛的数学突破

AlexNet首次大规模使用ReLU（Rectified Linear Unit）替代传统sigmoid/tanh，其数学表达式为：

$\text{ReLU}(x) = \max(0, x)$

优势在于：

缓解梯度消失：正区间导数恒为1，避免深层网络梯度衰减
计算高效：无指数运算，速度比sigmoid快3倍以上
稀疏激活：约50%神经元输出为0，增强特征选择性

实验表明，使用ReLU的AlexNet收敛速度比tanh快6倍以上。

4.2 局部响应归一化（LRN）：特征竞争机制

LRN对相邻特征图的响应进行归一化，公式为：

$b_{x,y}^i = a_{x,y}^i / \left( k + \alpha \sum_{j=\max(0,i-n/2)}^{\min(N-1,i+n/2)} (a_{x,y}^j)^2 \right)^\beta$

其中：

( $a_{x,y}^i$ ) 为位置 ((x,y))、第 ( i ) 个通道的激活值
( N ) 为总通道数，( n=5 )（默认邻域大小）
( $\alpha=1e-4, \beta=0.75$ )（经验参数）

LRN通过模拟生物神经元的侧抑制效应，抑制局部强度过高的特征，增强特征多样性。

5. 池化层：特征降维的策略创新

5.1 重叠最大池化（Overlapping Max Pooling）

AlexNet采用池化窗口 ( z=3 )、步长 ( s=2 ) 的重叠池化，满足 ( z > s )，输出尺寸计算为：

$H_{\text{out}} = \lfloor \frac{H - z}{s} \rfloor + 1 = \lfloor \frac{55 - 3}{2} \rfloor + 1 = 27$

与传统非重叠池化（如LeNet-5的2×2池化，步长=2）相比，重叠池化通过增加相邻窗口的重叠区域（重叠率为50%），减少信息丢失，提升特征定位精度。

5.2 池化操作的数学表达

最大池化可表示为：

$Y_{i,j,c} = \max_{m=0,1; n=0,1} X_{2i+m, 2j+n,c}$

当步长 ( s < z ) 时，池化窗口在空间上重叠，如3×3池化、步长2时，每个输出单元对应输入的2×2重叠区域。

6. 全连接层与过拟合控制

6.1 多层全连接的维度变换

从卷积层输出到全连接层的维度变换是关键：

C5层输出6×6×256×2（双GPU），展平后为 ( 6 \times 6 \times 256 \times 2 = 9216 ) 维向量
F6层通过 ( W \in \mathbb{R}^{4096 \times 9216} ) 映射到4096维：

$h_{\text{F6}} = \text{ReLU}(W \cdot h_{\text{C5}} + b)$

F7层同构，F8层通过 ( $\in \mathbb{R}^{1000 \times 4096}$ ) 输出类别 logits。

6.2 Dropout正则化

AlexNet在F6、F7层引入Dropout，以概率 ( p ) 随机置零神经元输出：

$\hat{h}_i = \begin{cases} 0 & \text{概率 } p \\ h_i / (1 - p) & \text{否则} \end{cases}$

通过训练时随机“关闭”部分神经元，迫使网络学习更鲁棒的特征组合，有效降低过拟合。

7. 双GPU并行计算：算力突破的工程实践

7.1 数据并行与模型并行

AlexNet将网络分为上下两层（图1），每个GPU处理一半通道的特征图：

前向传播：( $X_{\text{GPU1}}, X_{\text{GPU2}} = \text{Split}(X_{\text{in}}, \text{channel})$ )
卷积计算：( $Y_{\text{GPU1}} = \mathcal{C}(X_{\text{GPU1}}, K_{\text{GPU1}})$ )（GPU2同理）
跨GPU交互：仅在C3层和全连接层合并两侧数据

7.2 计算效率提升

假设单GPU计算量为 ( O )，双GPU理论加速比为：

$\text{Speedup} = \frac{O}{\frac{O}{2} + O_{\text{通信}}} \approx 1.8 \text{倍（实测加速比）}$

通过NVIDIA GTX 580显卡，训练时间从CPU的数周缩短至5-6天，为深层网络训练提供了可行性。

8. 核心技术的数学原理对比

技术点	AlexNet创新设计	传统方法	数学优势
激活函数	ReLU（( f(x)=\max(0,x) )）	sigmoid/tanh	无饱和区，梯度传播更高效
池化方式	重叠最大池化（3×3/2）	非重叠平均池化	保留更多空间细节，减少模糊
归一化	LRN局部响应归一化	无	抑制特征竞争，增强泛化性
并行计算	双GPU数据并行	单GPU/CPU	计算量减半，训练时间缩短
