智慧公厕系统使用说明书，布线规范全解析
智慧公厕系统通过传感器、物联网技术实现环境监测、设备管控等智能化功能，而科学合理的布线是系统稳定运行的基础。

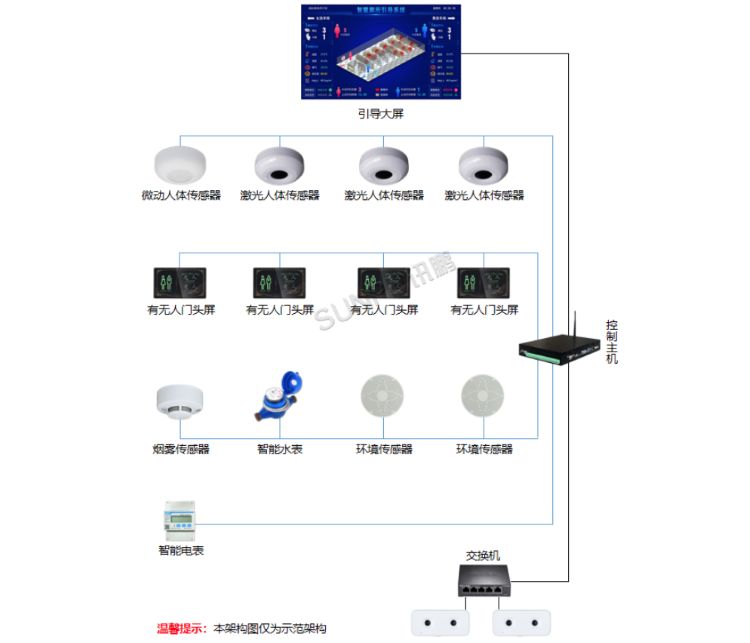

一、智慧公厕系统架构
二、智慧公厕系统布线规范
（一）布线核心提示
1、设备接入限制：单条总线下轮询设备≤64 台，单串口≤124 台，避免通讯过载。

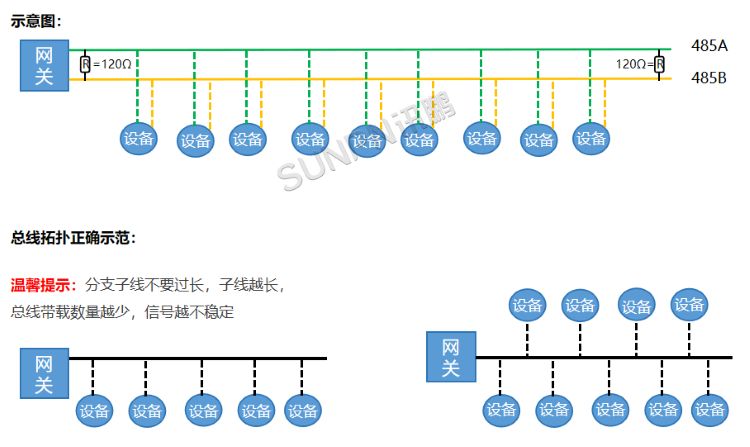

2、距离与电阻：布线超 30 米需接 120Ω 终端电阻；总线累计 200 米后，波特率≤9600bps。

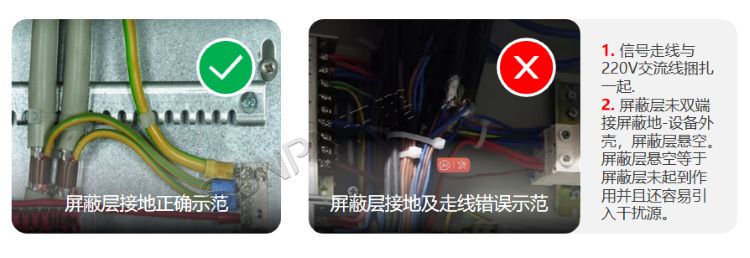

3、线缆规范：屏蔽线需双端接地，推荐 4×0.5mm 双绞屏蔽线（阻抗 120Ω）。
4、布线检测：完成后需测线路联通阻值（无断路）和绝缘性（无破损 / 短路）。
5、接线原则：A-A、B-B、GND-GND 对应，通讯异常优先查接线。
（二）终端电阻说明
终端电阻（RT，120Ω）装于 RS485 总线起始端与最远位置；主机不在两端时，需在对应子设备上焊接。
三、智慧公厕系统主机安装说明
通用注意事项
1、主机需防水、防晒、防尘（如专用设备箱）。
2、用原厂标配适配器供电，禁止为其他设备供电。
3、HDMI 线超 10 米选知名品牌，断电后待蓝灯熄灭（3-5 秒）再上电。

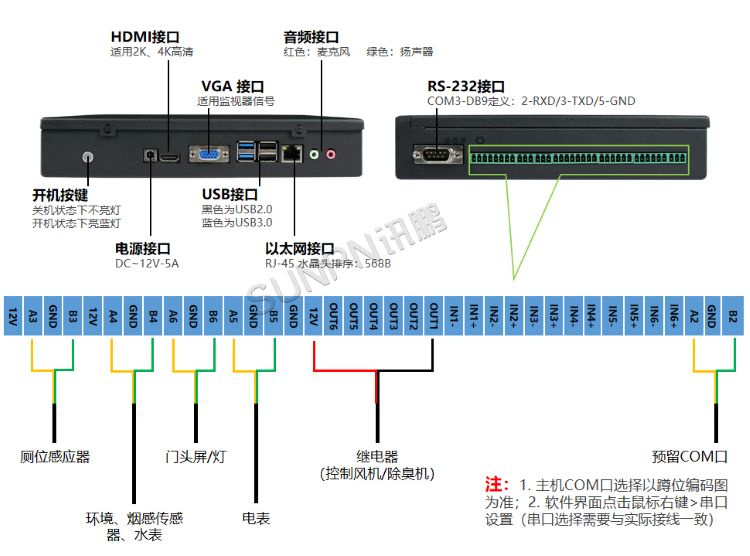

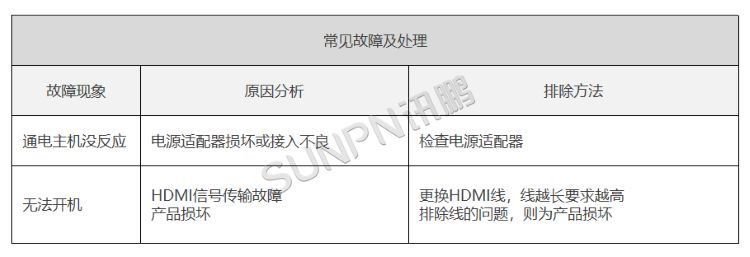

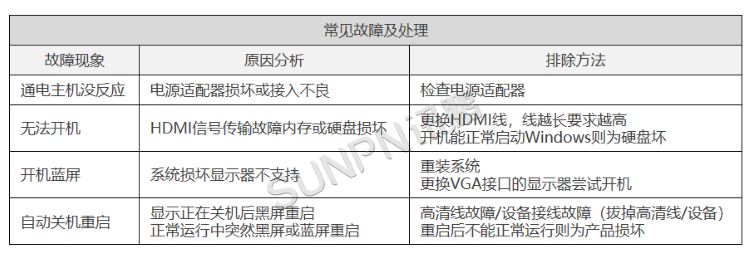

（一）液晶终端主机

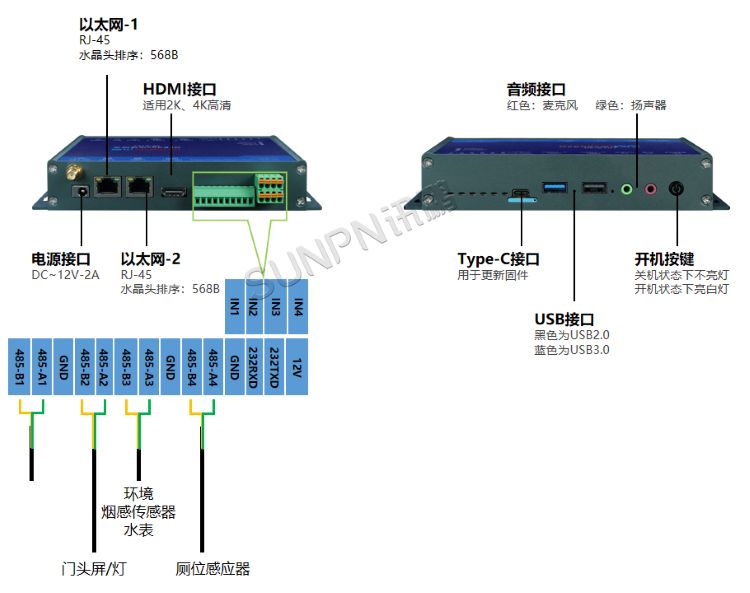

（二）OkEdge 边缘网关
四、智慧公厕感应器安装说明
通用注意事项
1、感应器需防水、防晒、防尘，露天位置加防护壳。
2、用 DC 12V 集中供电，负载需匹配。
3、安装后断电重启感应器（无人 / 无物遮挡），自动学习距离。
4、按蹲位编码图匹配感应器地址码。

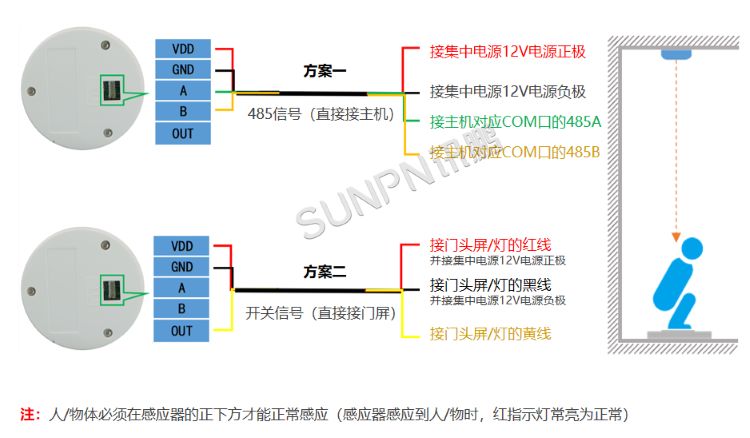

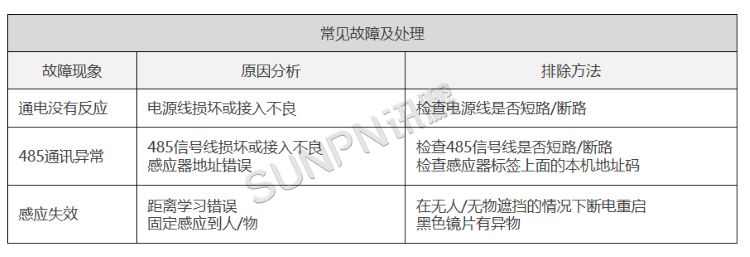

（一）激光感应器

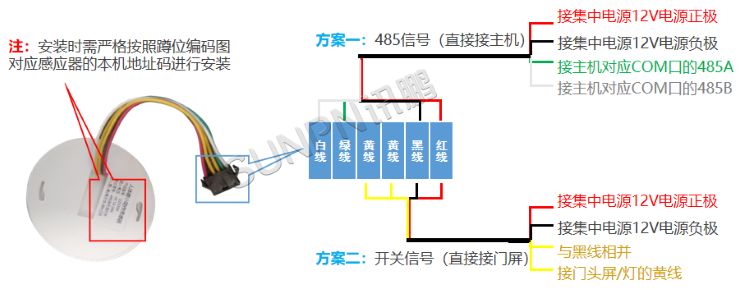

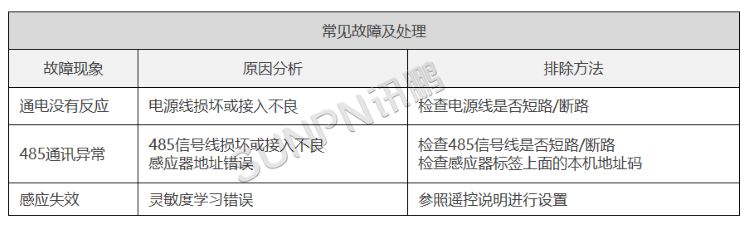

（二）微动传感器
遥控器操作
1、按 5 次 “锁” 键进设置模式，绿灯闪 5 次。
2、延时设置：按 “T”+ 数字键（1-7200 秒），“锁” 键保存。
3、灵敏度设置：按 “S”+ 数字键（1-100 级），“锁” 键保存。
4、20 秒无操作自动退出设置，正常状态按 10 次 “换行” 键恢复出厂。

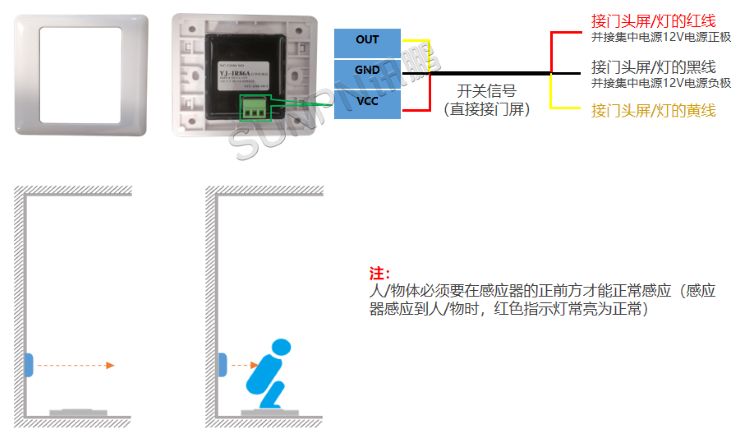

（三）86 红外感应器
遥控器操作
1、按 “自动→增加→减少”，灯闪进入学习模式。
2、再按 “自动”，放遮挡物至目标距离（灯常亮），移开后灯灭即成功，可通过增减键微调。

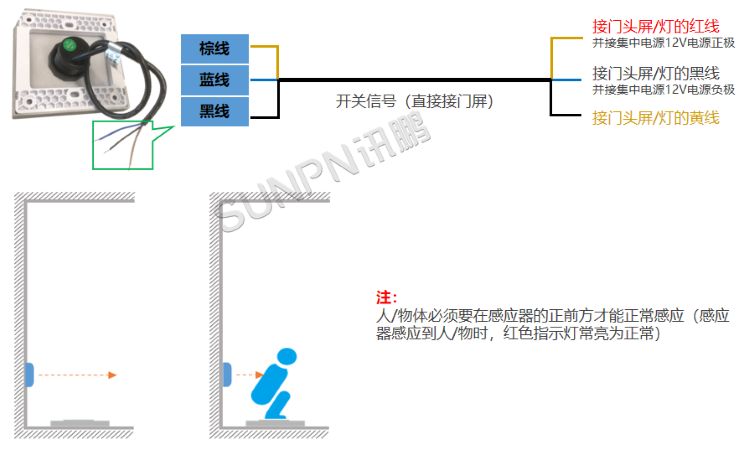

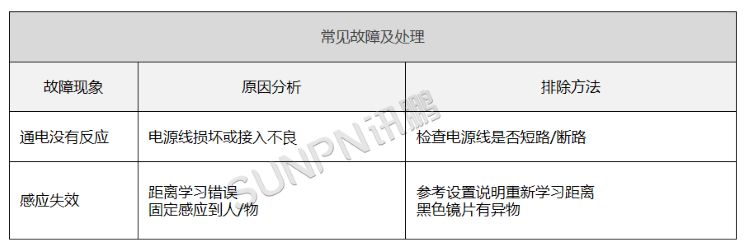

（四）86 激光感应器
距离学习
1、固定传感器，被测物距 10-2000mm。
2、长按按键 3 秒（灯慢闪），放遮挡物至目标距离。
3、3 秒后灯常亮即成功，10 秒未检测到物体则失败。

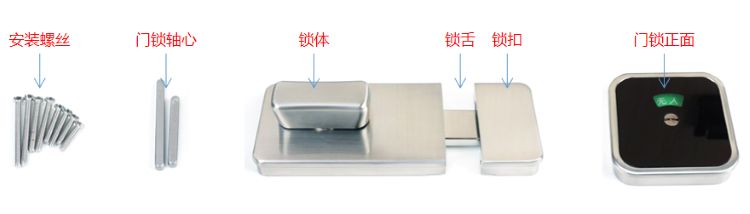

五、智慧公厕智能隔断门锁安装说明
1、门锁需防水，淋水位置加挡板。

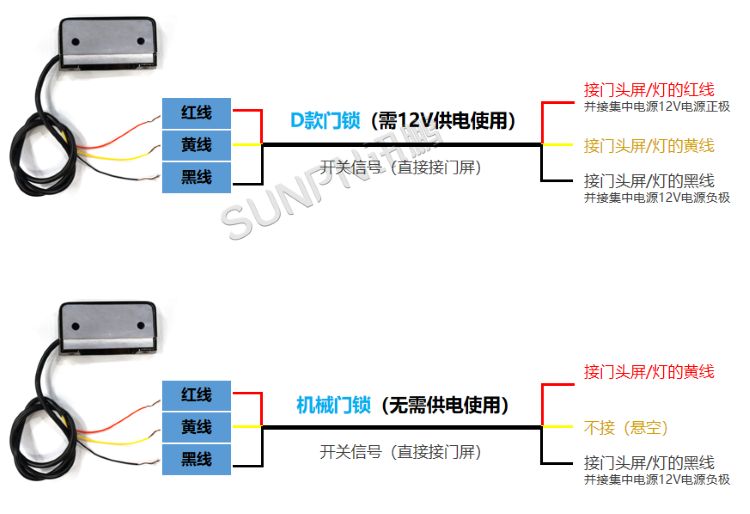

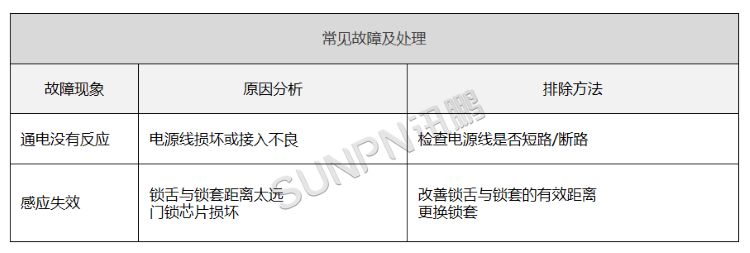

2、电动款用 DC 12V 集中供电，机械款无需供电（需适配门厚 / 锁孔）。

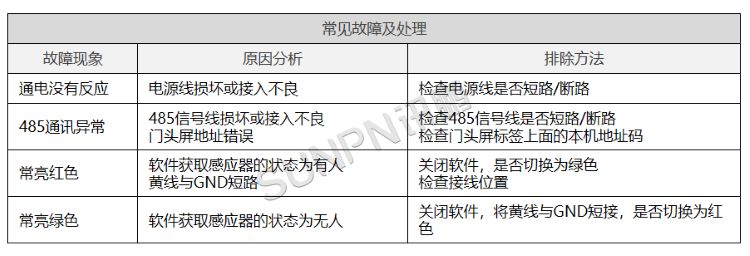

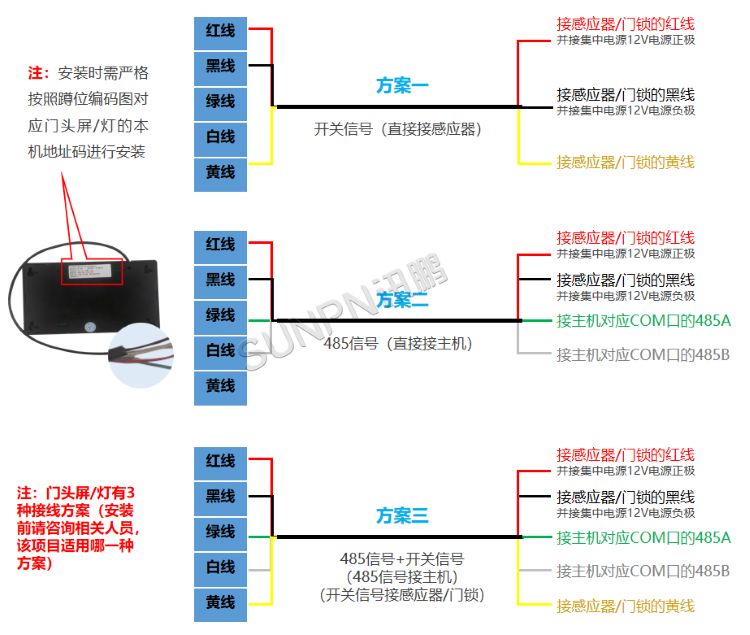

六、智慧公厕系统门头屏安装说明
1、门头屏需防水、防晒，选 IP65 及以上防护等级。
2、用 DC 12V 集中供电，需匹配总功率。
3、网线布线需 2 根及以上线芯并联，推荐 RVV2×1.0mm 电源线。

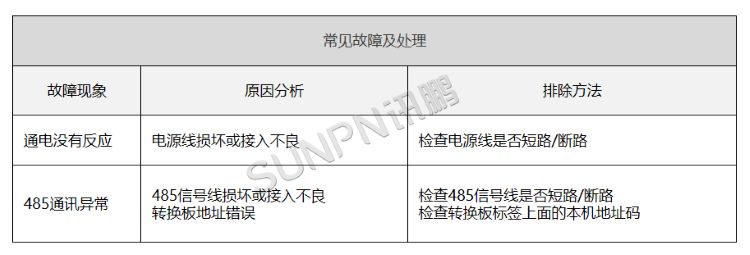

七、智慧公厕系统转换板的安装说明
1、转换板需要安装在防水、防晒的环境下使用。
2、转换板供电可使用DC~12V电源集中供。

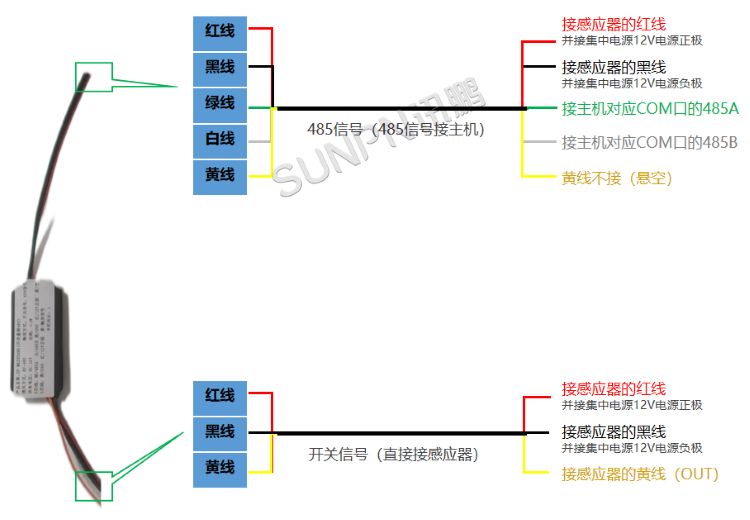

3、转换器需安装在蹲位内，与感应器/门锁类对接，将感应器开关量信号转换成485信号上传至主机。
4、 特别注意：安装时需严格按照蹲位编码图对应转换板的本机地址码进行安装。

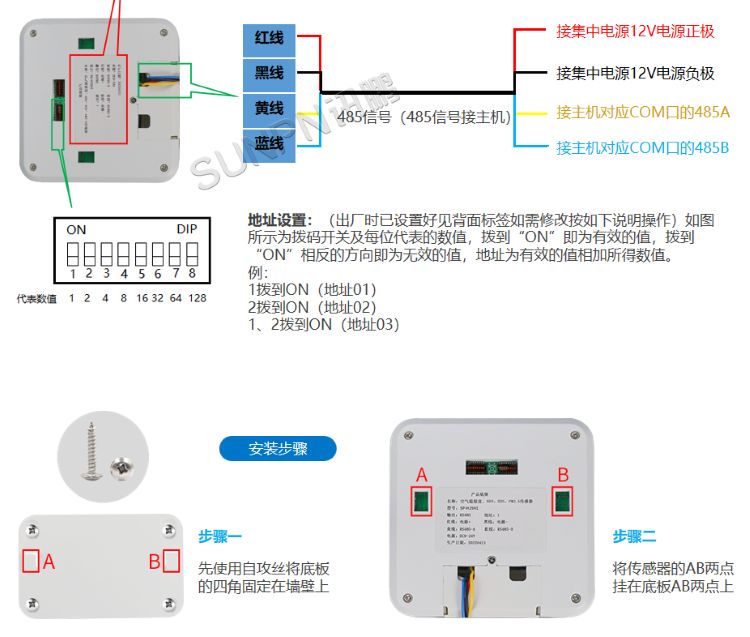

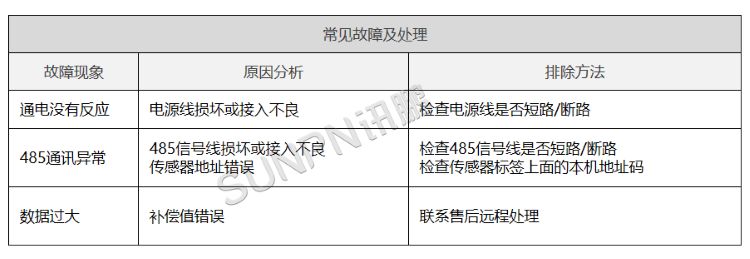

八、公厕五合一环境传感器安装说明
1、传感器需防水、防晒、防尘，避通风口 / 积水处。
2、用 DC 12V 集中供电，区分正负极。
3、支持吸顶 / 壁挂（吸顶查承重，壁挂高 2-2.5 米）。
4、氨气正常值 0-1ppm，按编码图匹配地址码。

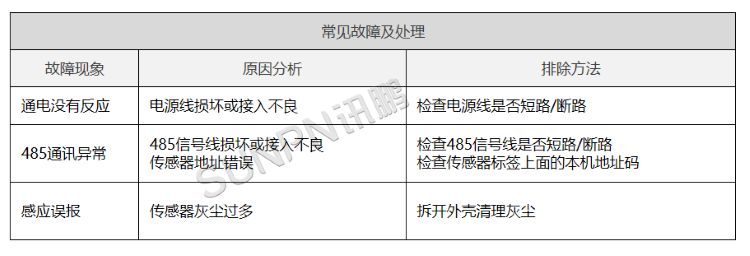

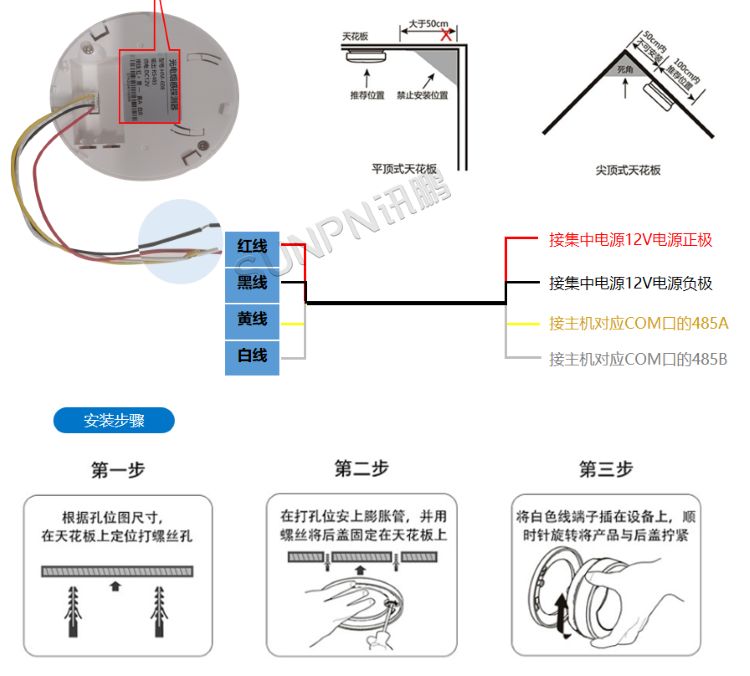

九、烟雾传感器安装说明
1、传感器需防水、防晒、防尘，避油烟区与高温设备。
2、DC 12V 集中供电，接线需牢固。
3、吸顶装于顶部中央，壁挂高＞2.5 米；烟雾正常后自动复位。
4、按编码图匹配地址码。

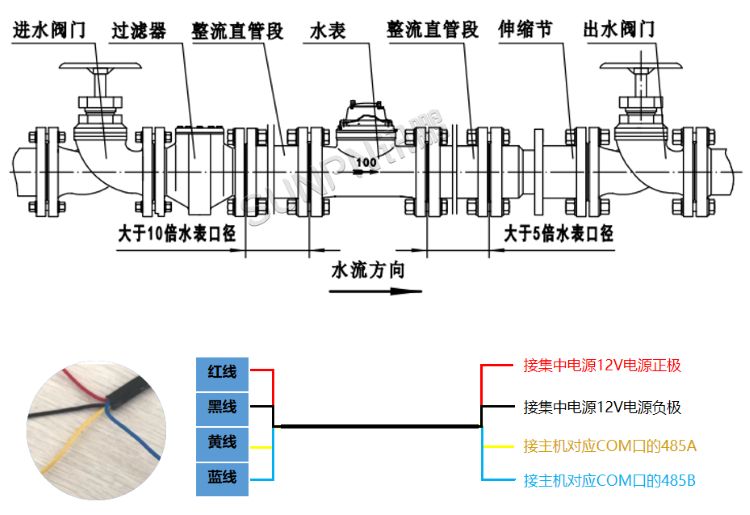

十、智能水表安装说明
1、水表需防震，避振动源。
2、DC 12V 集中供电，单独布线。
3、悬空管道需加装托架；安装前冲洗管道 3-5 分钟，清除异物。

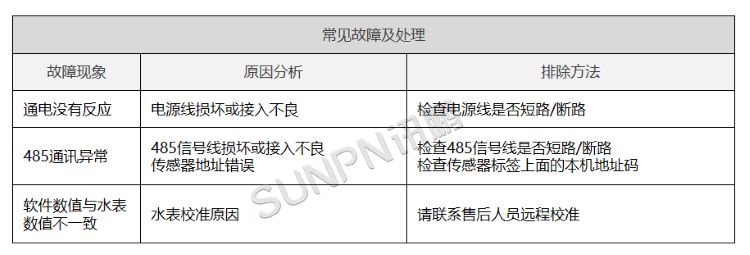

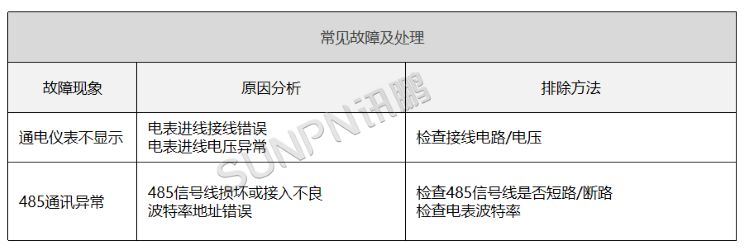

十一、智能电表安装说明

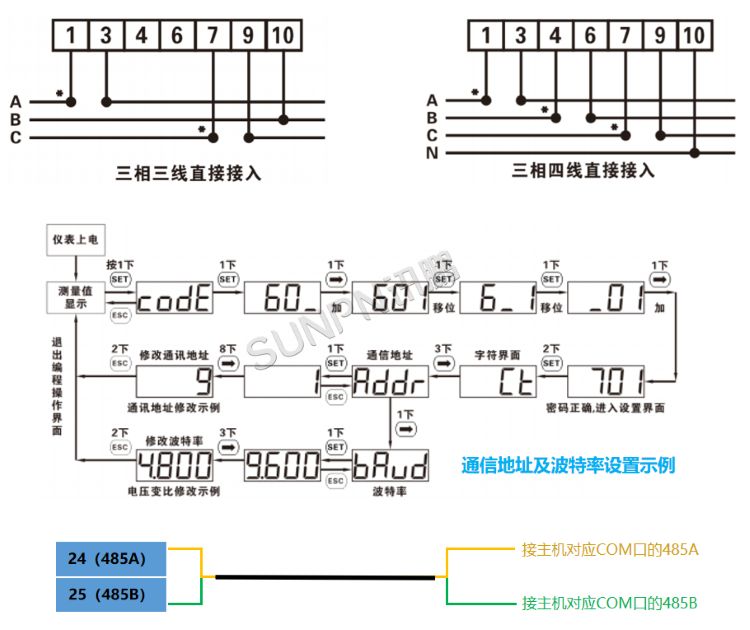

1、电表需防水、防晒，装于厕所总电箱（符合电气标准）。
2、直接接市电（220V/380V），无需 DC 12V 供电。
3、安装前记录识别码，调试时录入软件。
十二、双目摄像头安装说明
1、摄像头需防水、防晒、防尘（IP66 及以上，室外加遮阳罩）。
2、支持 POE（超五类网线，距≤100 米）或 DC 12V 供电。

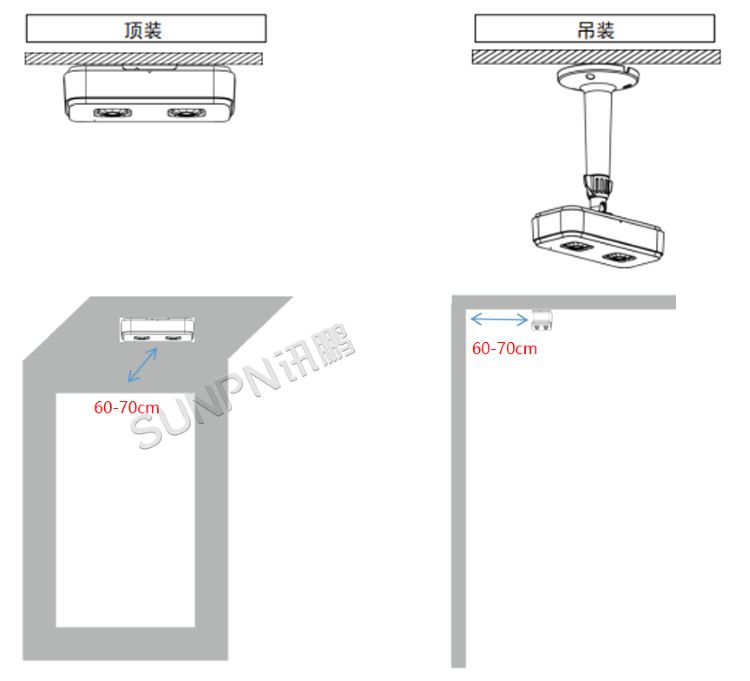

3、装于厕所门口中间，距地约 70 公分，横向安装（箭头朝入口）。
4、初始 IP 192.168.1.108，男女厕需改不同 IP 并录入软件。
智慧公厕系统的信号传输稳定性和设备使用寿命，为公厕智能化管理提供可靠的硬件支撑。
