U-Boot移植过程中的关键目录文件解析

news 2025/8/31 8:09:41

本文以NXP的i.mx6ul为例说明

默认的defconfig

uboot 的移植并不是说我们完完全全的从零开始将 uboot 移植到我们现在所使用的开发板或者开发平台上。这个对于我们来说基本是不可能的，这个工作一般是半导体厂商做的，半导体厂商负责将 uboot 移植到他们的芯片上，因此半导体厂商都会自己做一个开发板，这个开发板就叫做原厂开发板，比如大家学习 STM32的时候听说过的discover 开发板就是ST自己做的。
半导体厂商会将 uboot 移植到他们自己的原厂开发板上，测试好以后就会将这个 uboot 发布出去，这就是大家常说的原厂 BSP 包。我们一般做产品的时候就会参考原厂的开发板做硬件，然后在原厂提供的 BSP 包上做修改，将 uboot 或者 linux kernel 移植到我们的硬件上。这个就是uboot 移植的一般流程：
①、在 uboot 中找到参考的开发平台，一般是原厂的开发板。
②、参考原厂开发板移植 uboot 到我们所使用的开发板上。
正点原子的 I.MX6ULL 开发板参考的是 NXP 官方的 I.MX6ULL EVK 开发板做的硬件，因此我们在移植 uboot 的时候就可以以 NXP 官方的 I.MX6ULL EVK 开发板为蓝本。
本章我们是将 NXP 官方的 uboot 移植到正点原子的 I.MX6ULL 开发板上，NXP 官方的uboot 放到了开发板光盘中，路径为：1、例程源码->4、NXP 官方原版 Uboot 和 Linux->ubootimx-rel_imx_4.1.15_2.1.0_ga.tar.bz2。将 uboot-imx-rel_imx_4.1.15_2.1.0_ga.tar.bz2 发送到 Ubuntu中并解压，然后创建 VSCode 工程。

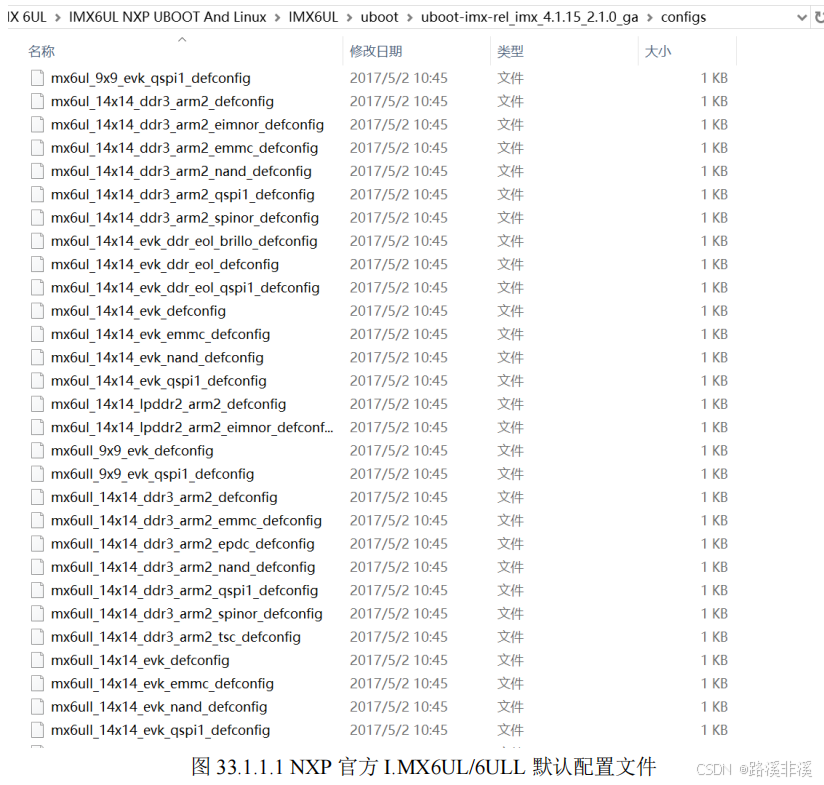

在移植之前，我们先编译一下 NXP 官方 I.MX6ULL EVK 开发板对应的 uboot，首先是配置uboot，configs 目录下有很多跟 I.MX6UL/6ULL 有关的配置如图 33.1.1.1 所示，
从图 33.1.1.1 可以看出有很多的默认配置文件，其中以 mx6ul 开头的是 I.MX6UL 芯片的，mx6ull 开头的是 I.MX6ULL 开发板的。I.MX6UL/6ULL 有 9x9mm 和 14x14mm 两种尺寸的，所以我们可以看到会有mx6ull_9x9和mx6ull_14x14开头的默认配置文件。我们使用的是14x14mm的芯片，所以关注 mx6ull_14x14 开头的默认配置文件。正点原子的 I.MX6ULL 有 EMMC 和NAND 两个版本的，因此我们最终只需要关注 mx6ull_14x14_evk_emmc_defconfig 和mx6ull_14x14_evk_nand_defconfig 这两个配置文件就行了。本章我们讲解 EMMC 版本的移植（NAND 版本移植很多类似），所以使用 mx6ull_14x14_evk_emmc_defconfig 作为默认配置文件。

mx6ull_14x14_evk_defconfig和
mx6ull_14x14_evk_emmc_defconfig和
mx6ull_14x14_evk_nand_defconfig和
mx6ull_14x14_ddr3_arm2_defconfig这些都有啥区别？
这些都是 NXP i.MX6ULL 14x14 系列处理器的 Linux 内核配置文件（defconfig），主要区别在于针对的硬件存储介质、内存类型和板卡版本的适配，具体差异如下：
1. mx6ull_14x14_evk_defconfig
定位：基础通用配置，适用于 i.MX6ULL 14x14 评估板（EVK，Evaluation Kit）的默认通用场景。
核心特点：包含 i.MX6ULL 芯片的核心功能支持（如 CPU、基础外设、接口等），但不绑定特定存储介质（不专门针对 eMMC、NAND 或 SD 卡优化）。
适用场景：作为基础模板，或用于硬件配置简单、存储介质不固定的自定义板卡，需根据实际存储类型手动补充配置。
2. mx6ull_14x14_evk_emmc_defconfig
定位：在基础版 evk_defconfig 之上，专门针对带 eMMC 存储的评估板优化。
核心差异：
启用 eMMC 控制器驱动、分区管理、总线协议（如 MMC/SD 协议）等功能。
适配板载 eMMC 闪存的硬件接口和时序，确保系统能直接从 eMMC 启动和读写。
适用场景：NXP 官方带 eMMC 存储的 i.MX6ULL 14x14 评估板，或硬件上集成 eMMC 的自定义板卡。
3. mx6ull_14x14_evk_nand_defconfig
定位：针对带 NAND 闪存的评估板优化的配置。
核心差异：
启用 NAND 控制器驱动、坏块管理、ECC 校验（用于数据纠错）等 NAND 特有的功能。
适配 NAND 闪存的接口时序和存储协议（与 eMMC 完全不同）。
适用场景：板载 NAND 闪存的 i.MX6ULL 14x14 评估板或自定义板卡（NAND 通常用于大容量、低成本存储场景）。
4. mx6ull_14x14_ddr3_arm2_defconfig
定位：针对特定硬件版本和内存类型的配置。
核心差异：
内存适配：明确启用 DDR3 内存控制器驱动和时序参数（区别于其他内存类型如 LPDDR2）。
硬件版本：arm2 通常指板卡的硬件版本号（如 PCB 版本、外设布局差异），可能对应特定的 CPU 核心配置、扩展接口或外设支持（需结合具体硬件文档确认）。
适用场景：使用 DDR3 内存且硬件版本为 arm2 的 i.MX6ULL 14x14 定制板（非官方通用评估板，更偏向特定硬件设计）。
总结：核心区别维度
配置文件核心差异点典型适用硬件
mx6ull_14x14_evk_defconfig 通用基础配置，无特定存储绑定通用评估板或存储介质不固定的场景
mx6ull_14x14_evk_emmc_defconfig 适配 eMMC 存储带 eMMC 闪存的评估板 / 自定义板
mx6ull_14x14_evk_nand_defconfig 适配 NAND 闪存带 NAND 闪存的评估板 / 自定义板
mx6ull_14x14_ddr3_arm2_defconfig 适配 DDR3 内存 + arm2 版本特定硬件版本（arm2）+ DDR3 内存的板卡
选择时需根据板卡的存储介质类型（eMMC/NAND/ 其他）、内存类型（DDR3 / 其他）和硬件版本匹配，确保内核能正确驱动硬件。

配置文件	核心差异点	典型适用硬件
`mx6ull_14x14_evk_defconfig`	通用基础配置，无特定存储绑定	通用评估板或存储介质不固定的场景
`mx6ull_14x14_evk_emmc_defconfig`	适配 eMMC 存储	带 eMMC 闪存的评估板 / 自定义板
`mx6ull_14x14_evk_nand_defconfig`	适配 NAND 闪存	带 NAND 闪存的评估板 / 自定义板
`mx6ull_14x14_ddr3_arm2_defconfig`	适配 DDR3 内存 + arm2 版本	特定硬件版本（arm2）+ DDR3 内存的板卡

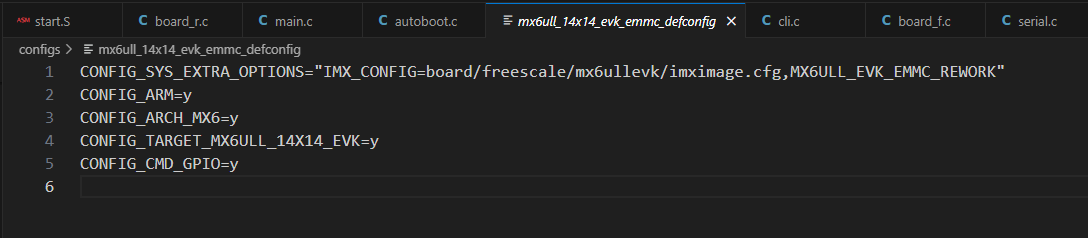

看下mx6ull_14x14_evk_emmc_defconfig文件里的内容：
你提供的这段代码是 U-Boot 引导程序的配置项（通常位于 .config 文件或 defconfig 文件中），用于指定 i.MX6ULL 平台的硬件和功能配置。以下是各配置项的含义解析：
CONFIG_SYS_EXTRA_OPTIONS="IMX_CONFIG=..."
定义额外的系统配置选项，这里指定了两个关键参数：
IMX_CONFIG=board/freescale/mx6ullevk/imximage.cfg：指定 IMX 芯片的镜像配置文件路径，用于生成符合 i.MX6ULL 启动要求的镜像格式（如设置启动地址、分区表等）。
MX6ULL_EVK_EMMC_REWORK：表示针对带 eMMC 存储的 MX6ULL EVK 评估板的硬件修订版本（可能涉及硬件接口调整），启用对应的驱动适配。
CONFIG_ARM=y
启用 ARM 架构支持，表明该 U-Boot 针对 ARM 处理器编译。
CONFIG_ARCH_MX6=y
指定针对 NXP 的 i.MX6 系列处理器（包括 i.MX6ULL）进行架构级适配，启用该系列芯片的核心驱动和功能。
CONFIG_TARGET_MX6ULL_14X14_EVK=y
明确目标硬件为 MX6ULL 14x14 评估板（EVK），U-Boot 会加载该板卡的特定配置（如引脚定义、外设布局等）。
CONFIG_CMD_GPIO=y
启用 U-Boot 命令行中的 GPIO 相关命令（如 gpio set、gpio get 等），允许在 U-Boot 阶段通过命令操作 GPIO 引脚。
这些配置共同决定了 U-Boot 对 MX6ULL 14x14 EVK 评估板（尤其是带 eMMC 存储的版本）的硬件适配，确保引导程序能正确初始化芯片和外设，为后续加载 Linux 内核做准备。
这里面看起来没有具体的配置项，具体的配置项在哪里？
你提到的这些配置项（如 CONFIG_TARGET_MX6ULL_14X14_EVK 等）是 U-Boot 配置的顶层开关，它们的作用是 “启用” 对应的硬件适配逻辑，而具体的硬件细节配置（如引脚定义、外设参数等）则分散在 U-Boot 源码的对应目录中。
具体来说，这些配置项对应的详细内容通常存放在以下位置：

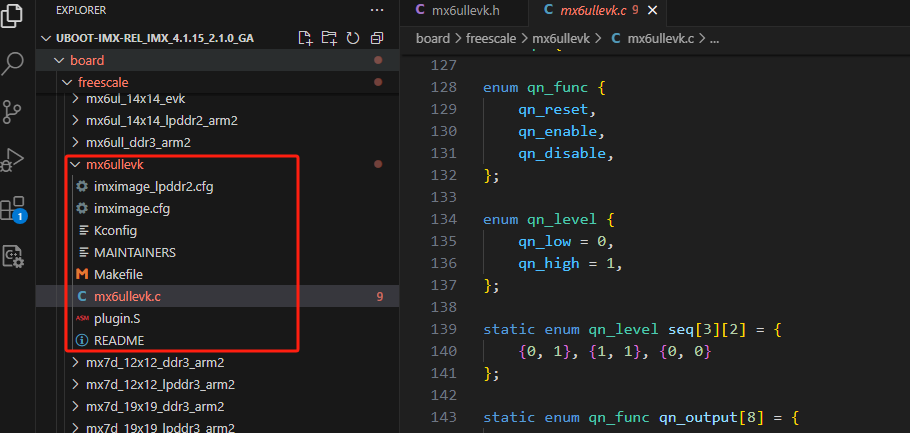

1. 板级配置文件（核心硬件细节）
路径：board/freescale/mx6ull_14x14_evk/（或类似路径，根据具体 U-Boot 版本可能略有差异）
这里是该评估板（EVK）的专属配置目录，包含：
mx6ull_14x14_evk.c：核心板级初始化代码，定义了 GPIO 引脚复用、外设（如网口、eMMC、NAND）的硬件参数、时钟配置等。
imximage.cfg：对应 CONFIG_SYS_EXTRA_OPTIONS 中指定的镜像配置文件，定义了启动镜像的加载地址、分区布局等。
Kconfig/Makefile：板级配置的编译选项，决定哪些功能会被编译进 U-Boot。
2. 芯片级配置文件（架构共性配置）
路径：arch/arm/include/asm/arch-mx6/ 或 drivers/
芯片级寄存器定义、通用外设（如 I2C、SPI、USB）的驱动框架，由 CONFIG_ARCH_MX6 启用。
例如 mx6ull.h 中会定义 i.MX6ULL 芯片的寄存器地址、时钟树等底层硬件信息。
3. 全局配置依赖（通过 Kconfig 关联）
U-Boot 的配置系统通过 Kconfig 文件形成依赖关系：
当你启用 CONFIG_TARGET_MX6ULL_14X14_EVK 时，会自动引入该板卡对应的 Kconfig 中定义的子配置（如默认启用 eMMC 驱动、网口驱动等）。
这些子配置可能对应 drivers/mmc/（eMMC 驱动）、drivers/net/（网口驱动）等目录中的具体实现。
如何查看完整配置？
如果想看到当前配置的所有具体项，可以通过以下命令生成完整的 .config 文件：
# 在 U-Boot 源码根目录执行
make mx6ull_14x14_evk_defconfig  # 加载目标配置
cat .config                       # 查看所有生效的配置项（包括自动启用的子项）
.config 文件中会列出所有被启用的 CONFIG_XXX 项，其中大部分是通过顶层开关（如你提到的那些配置）自动关联的具体功能 / 硬件配置。
比如：
简单说：你看到的是 “开关”，而 “开关控制的具体硬件逻辑” 存放在板级目录和芯片驱动目录中。

配置头文件`mx6ullevk.h`

mx6ullevk.h 是 NXP i.MX6ULL 系列处理器的 EVK 评估板（Evaluation Kit）专用头文件，主要用于 U-Boot 或 Linux 内核中定义该评估板的硬件相关常量、宏和结构体，是板级配置的核心文件之一。

其典型路径（以 U-Boot 为例）为：
include/configs/mx6ullevk.h

该文件的内容如下所示，已经做了一些基本的注释：

/** Copyright (C) 2016 Freescale Semiconductor, Inc.** Configuration settings for the Freescale i.MX6UL 14x14 EVK board.** SPDX-License-Identifier:	GPL-2.0+*/
#ifndef __MX6ULLEVK_CONFIG_H
#define __MX6ULLEVK_CONFIG_H#include <asm/arch/imx-regs.h>
#include <linux/sizes.h>
#include "mx6_common.h"
#include <asm/imx-common/gpio.h>//启用 “插件模式” 支持
/* uncomment for PLUGIN mode support */
/* #define CONFIG_USE_PLUGIN */			//启用 “安全启动”（需手动取消注释），启用后需配置 CONFIG_CSF_SIZE （安全配置文件大小，默认 0x4000 字节）。
/* uncomment for SECURE mode support */
/* #define CONFIG_SECURE_BOOT */		#ifdef CONFIG_SECURE_BOOT
#ifndef CONFIG_CSF_SIZE
#define CONFIG_CSF_SIZE 0x4000
#endif
#endif//判断当前目标板是否为 i.MX6ULL 9x9 EVK
#define is_mx6ull_9x9_evk()	CONFIG_IS_ENABLED(TARGET_MX6ULL_9X9_EVK) //i.MX6UL/ULL 开发板的内存大小因封装不同有差异，配置直接影响 U-Boot 对内存的管理：
//启用 CONFIG_BOOTARGS_CMA_SIZE="cma=96M "（为内核分配 96MB 连续内存）。
#ifdef CONFIG_TARGET_MX6ULL_9X9_EVK
#define PHYS_SDRAM_SIZE		SZ_256M
#define CONFIG_BOOTARGS_CMA_SIZE   "cma=96M "
#else
#define PHYS_SDRAM_SIZE		SZ_512M
#define CONFIG_BOOTARGS_CMA_SIZE   ""
/* DCDC used on 14x14 EVK, no PMIC */
//禁用 CONFIG_LDO_BYPASS_CHECK（14x14 板用 DCDC 电源，无 PMIC 低压差稳压器）。
#undef CONFIG_LDO_BYPASS_CHECK
#endif//默认禁用 SPL（Secondary Program Loader，二级引导加载程序）
//需手动启用 CONFIG_SPL_LIBCOMMON_SUPPORT/CONFIG_SPL_MMC_SUPPORT 并包含 imx6_spl.h。
/* SPL options */
/* We default not support SPL* #define CONFIG_SPL_LIBCOMMON_SUPPORT* #define CONFIG_SPL_MMC_SUPPORT* #include "imx6_spl.h"
*///启用 U-Boot 运行时环境变量的动态配置能力
//允许 U-Boot 在运行过程中（而非仅编译时）通过环境变量（如 bootcmd、bootargs）修改自身的核心配置
//无需重新编译 U-Boot 镜像。
#define CONFIG_ENV_VARS_UBOOT_RUNTIME_CONFIG//启用 U-Boot 启动时的 CPU 信息打印，让开发者在串口终端中直观看到当前硬件的 CPU 型号、架构、主频等关键参数
#define CONFIG_DISPLAY_CPUINFO
//启用 U-Boot 启动时的开发板信息打印，展示当前适配的开发板型号、版本、硬件特征等
//与 CONFIG_DISPLAY_CPUINFO 配合，形成完整的 “硬件身份标识”。
#define CONFIG_DISPLAY_BOARDINFO//定义 U-Boot 中 malloc() 动态内存分配池的大小，此处配置为 16MB（16 * SZ_1M，SZ_1M 是 U-Boot 定义的宏，代表 1MB）。
/* Size of malloc() pool */
#define CONFIG_SYS_MALLOC_LEN		(16 * SZ_1M)//启用 板级早期初始化函数 board_early_init_f()，该函数在 U-Boot 早期阶段（内存初始化之前）执行。
#define CONFIG_BOARD_EARLY_INIT_F
//启用 板级晚期初始化函数 board_late_init()，该函数在 U-Boot 完成大部分初始化（内存、存储、外设等）后执行。
#define CONFIG_BOARD_LATE_INIT//CONFIG_MXC_UART：启用 NXP（原 Freescale）i.MX 系列芯片的 UART 串口驱动，支持通过串口进行控制台交互。
//CONFIG_MXC_UART_BASE UART1_BASE：
//指定默认串口的硬件基地址为 UART1（UART1_BASE 是芯片手册定义的宏，对应 UART1 控制器的物理地址，如 i.MX6ULL 中为 0x02020000）。
#define CONFIG_MXC_UART
#define CONFIG_MXC_UART_BASE		UART1_BASE/*
这段代码是 U-Boot 中针对 i.MX6UL/ULL 开发板 MMC/SD 卡控制器（USDHC） 的核心配置，
核心逻辑是 “根据硬件冲突（NAND 与 USDHC2 引脚复用）动态调整 MMC 控制器数量”，
同时定义控制器的硬件基地址。
*/
/* MMC Configs */
//USDHC（Ultra Secured Digital Host Controller）是 NXP 为 i.MX 芯片设计的 MMC/SD/SDHC 卡控制器，
//负责与 MMC 卡、SD 卡等存储设备通信，是开发板加载镜像（内核、设备树）的核心外设。
//若开发板仅使用 NAND/QSPI 存储，无需 MMC 功能，可通过关闭 CONFIG_FSL_USDHC 宏节省编译体积，避免无用驱动加载。
#ifdef CONFIG_FSL_USDHC
//指定 U-Boot 默认使用的 USDHC 控制器硬件基地址为 USDHC2_BASE_ADDR（即 USDHC2 控制器的物理地址，i.MX6UL/ULL 中固定为 0x02194000）。
//ESDHC 与 USDHC 的关系：ESDHC（Enhanced Secure Digital Host Controller）是 USDHC 的前身，
//U-Boot 中部分老代码仍沿用 ESDHC 命名，此处实际指向的是 USDHC 控制器。
//为什么默认用 USDHC2?
//i.MX6UL/ULL 开发板（如 14x14 EVK）的硬件设计中，USDHC2 通常连接 “板载 MMC 卡槽”，是用户最常用的存储接口，因此优先配置为默认控制器。
#define CONFIG_SYS_FSL_ESDHC_ADDR	USDHC2_BASE_ADDR//这是这段配置的核心逻辑，解决的是 “NAND 闪存与 USDHC2 控制器引脚复用冲突” 的硬件问题：
//（1）冲突背景
//i.MX6UL/ULL 芯片的部分引脚存在功能复用:同一组引脚既可以分配给 USDHC2（用于 MMC 卡），也可以分配给 GPMI NAND 控制器（用于 NAND 闪存）。
//由于硬件物理引脚无法同时实现两个功能，因此当开发板使用 NAND 闪存时，必须禁用 USDHC2；反之，不使用 NAND 时，可同时启用 USDHC1 和 USDHC2。
/* NAND pin conflicts with usdhc2 */
#ifdef CONFIG_SYS_USE_NAND
#define CONFIG_SYS_FSL_USDHC_NUM	1
#else
#define CONFIG_SYS_FSL_USDHC_NUM	2
#endif
#endif/* I2C configs */
#define CONFIG_CMD_I2C
#ifdef CONFIG_CMD_I2C
#define CONFIG_SYS_I2C
#define CONFIG_SYS_I2C_MXC
#define CONFIG_SYS_I2C_MXC_I2C1		/* enable I2C bus 1 */
#define CONFIG_SYS_I2C_MXC_I2C2		/* enable I2C bus 2 */
#define CONFIG_SYS_I2C_SPEED		100000//PMIC（Power Management IC，电源管理芯片）负责为 CPU 和外设提供稳定电源
//此处针对 i.MX6ULL 9x9 EVK 开发板的 PFUZE3000 芯片配置：
/* PMIC only for 9X9 EVK */
#define CONFIG_POWER
#define CONFIG_POWER_I2C
#define CONFIG_POWER_PFUZE3000
#define CONFIG_POWER_PFUZE3000_I2C_ADDR  0x08
#endif//定义从 MMC/SD 卡加载镜像（如内核、设备树）时默认使用的 分区编号 为 1（分区编号从 0 开始）。
//背景：MMC 设备通常分为多个分区（类似电脑硬盘的 C 盘、D 盘），U-Boot 需明确从哪个分区读取启动文件。
//作用：默认从第 1 分区加载镜像（通常第 0 分区为 boot 分区，第 1 分区为系统分区，具体需与实际烧录方案匹配）。
#define CONFIG_SYS_MMC_IMG_LOAD_PART	1/*
定义 生产模式（MFG Tool）下 NAND 闪存的分区表，仅当启用 NAND 启动（CONFIG_SYS_BOOT_NAND）时生效，用于工厂烧录或批量生产场景。
分区解析（mtdparts=gpmi-nand:...）
gpmi-nand 是 i.MX6UL/ULL 的 NAND 控制器名称，后续为分区划分：
64m(boot)：64MB 分区，存放 U-Boot 镜像和启动相关文件（boot 分区）。
16m(kernel)：16MB 分区，存放 Linux 内核镜像（zImage 或 uImage）。
16m(dtb)：16MB 分区，存放设备树文件（.dtb）。
1m(misc)：1MB 分区，用于存放杂项数据（如出厂配置、校准信息）。
-(rootfs)：剩余全部空间，作为根文件系统分区（通常使用 UBIFS 格式）。
为什么需要生产模式分区？
生产模式下，工厂通过 MFG Tool 批量烧录镜像，固定的分区表可确保每个设备的存储布局一致，简化自动化烧录流程；
非 NAND 启动时（如 MMC 启动），该分区表无效（定义为空字符串）。
*/
#ifdef CONFIG_SYS_BOOT_NAND
#define CONFIG_MFG_NAND_PARTITION "mtdparts=gpmi-nand:64m(boot),16m(kernel),16m(dtb),1m(misc),-(rootfs) "
#else
#define CONFIG_MFG_NAND_PARTITION ""
#endif/*
这段代码是 U-Boot 中环境变量系统的核心配置，
通过 CONFIG_MFG_ENV_SETTINGS 和 CONFIG_EXTRA_ENV_SETTINGS 定义了开发板在不同场景下（生产模式、NAND 启动、MMC / 网络启动）的启动参数、流程和硬件配置，
是 U-Boot 实现 “灵活引导” 的关键
*/
//这部分是工厂生产 / 烧录阶段专用配置，
//核心作用是通过 mfgtool_args 定义生产模式的内核启动参数（如 USB 模拟 U 盘、临时根文件系统），
//并通过 bootcmd_mfg 定义生产模式的启动流程，确保批量生产时的一致性。
#define CONFIG_MFG_ENV_SETTINGS \"mfgtool_args=setenv bootargs console=${console},${baudrate} " \CONFIG_BOOTARGS_CMA_SIZE \"rdinit=/linuxrc " \"g_mass_storage.stall=0 g_mass_storage.removable=1 " \"g_mass_storage.file=/fat g_mass_storage.ro=1 " \"g_mass_storage.idVendor=0x066F g_mass_storage.idProduct=0x37FF "\"g_mass_storage.iSerialNumber=\"\" "\CONFIG_MFG_NAND_PARTITION \"clk_ignore_unused "\"\0" \"initrd_addr=0x83800000\0" \"initrd_high=0xffffffff\0" \"bootcmd_mfg=run mfgtool_args;bootz ${loadaddr} ${initrd_addr} ${fdt_addr};\0" \/*
CONFIG_EXTRA_ENV_SETTINGS 是 U-Boot 最核心的环境变量集合，定义了开发板在正常使用时的启动参数、硬件配置和引导逻辑。
根据启动介质（NAND 闪存 / 其他介质如 MMC / 网络）分为两种配置
*/
#if defined(CONFIG_SYS_BOOT_NAND)
#define CONFIG_EXTRA_ENV_SETTINGS \CONFIG_MFG_ENV_SETTINGS \"panel=TFT43AB\0" \"fdt_addr=0x83000000\0" \"fdt_high=0xffffffff\0"	  \"console=ttymxc0\0" \"bootargs=console=ttymxc0,115200 ubi.mtd=4 "  \"root=ubi0:rootfs rootfstype=ubifs "		     \CONFIG_BOOTARGS_CMA_SIZE \"mtdparts=gpmi-nand:64m(boot),16m(kernel),16m(dtb),1m(misc),-(rootfs)\0"\"bootcmd=nand read ${loadaddr} 0x4000000 0x800000;"\"nand read ${fdt_addr} 0x5000000 0x100000;"\"bootz ${loadaddr} - ${fdt_addr}\0"#else
//当开发板从 MMC/SD 卡、QSPI 或网络启动时，环境变量更复杂，支持多种启动方式切换
#define CONFIG_EXTRA_ENV_SETTINGS \CONFIG_MFG_ENV_SETTINGS \"script=boot.scr\0" \"image=zImage\0" \"console=ttymxc0\0" \"fdt_high=0xffffffff\0" \"initrd_high=0xffffffff\0" \"fdt_file=undefined\0" \"fdt_addr=0x83000000\0" \"boot_fdt=try\0" \"ip_dyn=yes\0" \"panel=TFT43AB\0" \"mmcdev="__stringify(CONFIG_SYS_MMC_ENV_DEV)"\0" \"mmcpart=" __stringify(CONFIG_SYS_MMC_IMG_LOAD_PART) "\0" \"mmcroot=" CONFIG_MMCROOT " rootwait rw\0" \"mmcautodetect=yes\0" \"mmcargs=setenv bootargs console=${console},${baudrate} " \CONFIG_BOOTARGS_CMA_SIZE \"root=${mmcroot}\0" \"loadbootscript=" \"fatload mmc ${mmcdev}:${mmcpart} ${loadaddr} ${script};\0" \"bootscript=echo Running bootscript from mmc ...; " \"source\0" \"loadimage=fatload mmc ${mmcdev}:${mmcpart} ${loadaddr} ${image}\0" \"loadfdt=fatload mmc ${mmcdev}:${mmcpart} ${fdt_addr} ${fdt_file}\0" \"mmcboot=echo Booting from mmc ...; " \"run mmcargs; " \"if test ${boot_fdt} = yes || test ${boot_fdt} = try; then " \"if run loadfdt; then " \"bootz ${loadaddr} - ${fdt_addr}; " \"else " \"if test ${boot_fdt} = try; then " \"bootz; " \"else " \"echo WARN: Cannot load the DT; " \"fi; " \"fi; " \"else " \"bootz; " \"fi;\0" \"netargs=setenv bootargs console=${console},${baudrate} " \CONFIG_BOOTARGS_CMA_SIZE \"root=/dev/nfs " \"ip=dhcp nfsroot=${serverip}:${nfsroot},v3,tcp\0" \"netboot=echo Booting from net ...; " \"run netargs; " \"if test ${ip_dyn} = yes; then " \"setenv get_cmd dhcp; " \"else " \"setenv get_cmd tftp; " \"fi; " \"${get_cmd} ${image}; " \"if test ${boot_fdt} = yes || test ${boot_fdt} = try; then " \"if ${get_cmd} ${fdt_addr} ${fdt_file}; then " \"bootz ${loadaddr} - ${fdt_addr}; " \"else " \"if test ${boot_fdt} = try; then " \"bootz; " \"else " \"echo WARN: Cannot load the DT; " \"fi; " \"fi; " \"else " \"bootz; " \"fi;\0" \"findfdt="\"if test $fdt_file = undefined; then " \"if test $board_name = EVK && test $board_rev = 9X9; then " \"setenv fdt_file imx6ull-9x9-evk.dtb; fi; " \"if test $board_name = EVK && test $board_rev = 14X14; then " \"setenv fdt_file imx6ull-14x14-evk.dtb; fi; " \"if test $fdt_file = undefined; then " \"echo WARNING: Could not determine dtb to use; fi; " \"fi;\0" \//这是 U-Boot 上电后自动执行的主启动命令
#define CONFIG_BOOTCOMMAND \"run findfdt;" \"mmc dev ${mmcdev};" \"mmc dev ${mmcdev}; if mmc rescan; then " \"if run loadbootscript; then " \"run bootscript; " \"else " \"if run loadimage; then " \"run mmcboot; " \"else run netboot; " \"fi; " \"fi; " \"else run netboot; fi"
#endif//启用 U-Boot 的 内存测试命令 memtest，允许在启动阶段或通过串口终端手动执行内存完整性测试（如检测坏块、短路等硬件问题）。
/* Miscellaneous configurable options */
#define CONFIG_CMD_MEMTEST
#define CONFIG_SYS_MEMTEST_START	0x80000000
#define CONFIG_SYS_MEMTEST_END		(CONFIG_SYS_MEMTEST_START + 0x8000000)//定义 U-Boot 从存储设备（如 MMC、NAND）加载内核镜像到内存中的 默认地址，
//其值由 CONFIG_LOADADDR 决定（通常在 mx6_common.h 中定义为 0x80800000）。
//为什么是 0x80800000？
//i.MX6UL/ULL 的 SDRAM 起始地址为 0x80000000，前 8MB（0x80000000~0x80800000）通常预留为 U-Boot 自身运行空间，避免内核加载覆盖 U-Boot 代码。
//内核加载地址需与设备树中定义的内核入口地址匹配，确保 CPU 能正确跳转到内核执行。
#define CONFIG_SYS_LOAD_ADDR		CONFIG_LOADADDR
//定义 U-Boot 内部 系统时钟的频率为 1000Hz（即每秒产生 1000 个时钟滴答）。
//作用
//用于 U-Boot 的延时函数（如 udelay()、mdelay()）和定时器功能（如倒计时自动启动 bootdelay）。
//1000Hz 意味着每个时钟滴答为 1ms，便于实现毫秒级精度的延时控制（如 mdelay(100) 表示延时 100ms）。
#define CONFIG_SYS_HZ			1000//定义 U-Boot 运行时的 栈空间大小为 128KB（SZ_128K 是 U-Boot 定义的宏，等价于 128 * 1024 字节）。
//作用
//栈是函数调用、局部变量存储的关键内存区域，栈空间不足会导致 栈溢出（表现为程序崩溃、行为异常）。
//128KB 是针对 i.MX6UL/ULL 这类中端嵌入式芯片的合理配置，既能满足 U-Boot 内部函数调用需求（如解析设备树、处理命令），又不会过度占用内存。
#define CONFIG_STACKSIZE		SZ_128K//这段这段代码段定义了 U-Boot 中 物理内存映射 的核心参数，用于描述开发板的物理内存布局（如 SDRAM 位置、初始化 RAM 地址等）
/* Physical Memory Map */
#define CONFIG_NR_DRAM_BANKS		1
//功能：定义 物理 SDRAM 的基地址 为 MMDC0_ARB_BASE_ADDR。
//细节： MMDC0_ARB_BASE_ADDR 是 i.MX6UL/ULL 芯片手册中定义的宏，对应内存控制器 0（MMDC0）管理的 SDRAM 起始物理地址，
//固定为 0x80000000（这是 ARM 架构中典型的外部内存起始地址）。
//作用：标识 SDRAM 在物理地址空间中的起始位置，是 U-Boot 访问内存的基础。
#define PHYS_SDRAM			MMDC0_ARB_BASE_ADDR//定义 U-Boot 识别的 SDRAM 逻辑基地址，与物理基地址 PHYS_SDRAM 保持一致（即 0x80000000）。
//作用：U-Boot 内部通过此地址访问 SDRAM，确保软件逻辑与硬件物理地址对应（对于无 MMU 的系统，逻辑地址直接映射物理地址）
#define CONFIG_SYS_SDRAM_BASE		PHYS_SDRAM
//定义 初始化阶段使用的内部 RAM（IRAM）基地址 为 IRAM_BASE_ADDR。
//细节：IRAM（Internal RAM）是芯片内部集成的小容量 RAM（非外部 SDRAM），i.MX6UL/ULL 的 IRAM 基地址固定为 0x00900000，容量通常为 128KB~256KB。
//作用：SDRAM 初始化前，U-Boot 无法使用外部内存，需依赖 IRAM 完成早期启动（如初始化时钟、内存控制器），此参数指定了这段临时内存的起始位置。
#define CONFIG_SYS_INIT_RAM_ADDR	IRAM_BASE_ADDR
//定义 内部 RAM（IRAM）的大小 为 IRAM_SIZE（由芯片手册定义，如 i.MX6ULL 的 IRAM 大小为 128KB）。
#define CONFIG_SYS_INIT_RAM_SIZE	IRAM_SIZE//计算 U-Boot 早期启动阶段的 栈指针（Stack Pointer）初始地址
#define CONFIG_SYS_INIT_SP_OFFSET \(CONFIG_SYS_INIT_RAM_SIZE - GENERATED_GBL_DATA_SIZE)
#define CONFIG_SYS_INIT_SP_ADDR \(CONFIG_SYS_INIT_RAM_ADDR + CONFIG_SYS_INIT_SP_OFFSET)//声明当前系统 不使用传统并行 Flash 芯片（如 NOR Flash）。
//背景：i.MX6UL/ULL 开发板通常采用更先进的存储介质（QSPI 闪存、NAND 闪存、MMC/SD 卡），而非早期的并行 Flash，因此禁用传统 Flash 支持以简化驱动和配置。
//作用：告知 U-Boot 无需加载并行 Flash 驱动，避免资源浪费和潜在的硬件冲突。
/* FLASH and environment organization */
#define CONFIG_SYS_NO_FLASH//根据不同的启动介质（CONFIG_SYS_BOOT_QSPI/CONFIG_SYS_BOOT_NAND）自动选择对应的存储驱动和环境变量存储位置
#ifdef CONFIG_SYS_BOOT_QSPI
#define CONFIG_FSL_QSPI
#define CONFIG_ENV_IS_IN_SPI_FLASH
#elif defined CONFIG_SYS_BOOT_NAND
#define CONFIG_SYS_USE_NAND
#define CONFIG_ENV_IS_IN_NAND
#else
#define CONFIG_FSL_QSPI
#define CONFIG_ENV_IS_IN_MMC
#endif//定义 U-Boot 环境变量（如 bootcmd、bootargs）存储在 第 1 个 MMC 设备 上
//MMC 设备编号从 0 开始，0 对应 USDHC1，1 对应 USDHC2
#define CONFIG_SYS_MMC_ENV_DEV		1   /* USDHC2 */
//定义环境变量存储在 MMC 设备的 第 0 个分区 上
#define CONFIG_SYS_MMC_ENV_PART		0	/* user area */
//定义 Linux 内核启动时使用的 根文件系统（rootfs）路径 为 /dev/mmcblk1p2
#define CONFIG_MMCROOT			"/dev/mmcblk1p2"  /* USDHC2 *///启用 U-Boot 的 bmode 命令，用于查询或设置开发板的 启动模式（Boot Mode）。
//启动模式含义：
//i.MX6UL/ULL 芯片支持多种启动介质（如 MMC、NAND、QSPI、USB），启动模式由硬件引脚（BOOT_MODE[1:0]）或软件配置决定。bmode 命令可用于：
//  查看当前启动模式（如 bmode）；
//  临时设置下次启动的模式（部分硬件支持）。
//作用：方便开发者在调试阶段快速确认或切换启动介质，无需手动修改硬件引脚。
#define CONFIG_CMD_BMODE#ifdef CONFIG_FSL_QSPI
#define CONFIG_QSPI_BASE		QSPI0_BASE_ADDR
#define CONFIG_QSPI_MEMMAP_BASE		QSPI0_AMBA_BASE#define CONFIG_CMD_SF
#define CONFIG_SPI_FLASH
#define CONFIG_SPI_FLASH_BAR
#define CONFIG_SF_DEFAULT_BUS		0
#define CONFIG_SF_DEFAULT_CS		0
#define CONFIG_SF_DEFAULT_SPEED	40000000
#define CONFIG_SF_DEFAULT_MODE		SPI_MODE_0
#define CONFIG_SPI_FLASH_STMICRO
#endif/* NAND stuff */
#ifdef CONFIG_SYS_USE_NAND
#define CONFIG_CMD_NAND
#define CONFIG_CMD_NAND_TRIMFFS#define CONFIG_NAND_MXS
#define CONFIG_SYS_MAX_NAND_DEVICE	1
#define CONFIG_SYS_NAND_BASE		0x40000000
#define CONFIG_SYS_NAND_5_ADDR_CYCLE
#define CONFIG_SYS_NAND_ONFI_DETECTION/* DMA stuff, needed for GPMI/MXS NAND support */
#define CONFIG_APBH_DMA
#define CONFIG_APBH_DMA_BURST
#define CONFIG_APBH_DMA_BURST8
#endif/*
这段代码是 U-Boot 中 环境变量（Environment Variables）存储参数 的核心配置，
根据环境变量的不同存储介质（MMC/SD、SPI Flash、NAND），定义了环境变量的 大小、偏移地址、扇区大小 等关键参数，
确保 U-Boot 能正确读写环境变量（如 bootcmd、bootargs）
*/
#define CONFIG_ENV_SIZE			SZ_8K
#if defined(CONFIG_ENV_IS_IN_MMC)
#define CONFIG_ENV_OFFSET		(12 * SZ_64K)
#elif defined(CONFIG_ENV_IS_IN_SPI_FLASH)
#define CONFIG_ENV_OFFSET		(768 * 1024)
#define CONFIG_ENV_SECT_SIZE		(64 * 1024)
#define CONFIG_ENV_SPI_BUS		CONFIG_SF_DEFAULT_BUS
#define CONFIG_ENV_SPI_CS		CONFIG_SF_DEFAULT_CS
#define CONFIG_ENV_SPI_MODE		CONFIG_SF_DEFAULT_MODE
#define CONFIG_ENV_SPI_MAX_HZ		CONFIG_SF_DEFAULT_SPEED
#elif defined(CONFIG_ENV_IS_IN_NAND)
#undef CONFIG_ENV_SIZE
#define CONFIG_ENV_OFFSET		(60 << 20)
#define CONFIG_ENV_SECT_SIZE		(128 << 10)
#define CONFIG_ENV_SIZE			CONFIG_ENV_SECT_SIZE
#endif/* USB Configs */
#define CONFIG_CMD_USB
#ifdef CONFIG_CMD_USB
#define CONFIG_USB_EHCI
#define CONFIG_USB_EHCI_MX6
#define CONFIG_USB_STORAGE
#define CONFIG_EHCI_HCD_INIT_AFTER_RESET
#define CONFIG_USB_HOST_ETHER
#define CONFIG_USB_ETHER_ASIX
#define CONFIG_MXC_USB_PORTSC  (PORT_PTS_UTMI | PORT_PTS_PTW)
#define CONFIG_MXC_USB_FLAGS   0
#define CONFIG_USB_MAX_CONTROLLER_COUNT 2
#endif/*
这段代码是 U-Boot 中网络功能的核心配置，
主要针对 i.MX6UL/ULL 开发板的以太网控制器（FEC）进行配置，
包括启用网络命令、指定以太网硬件参数、PHY 芯片类型等，
确保 U-Boot 能通过网络进行通信（如 ping、DHCP、下载镜像）
*/
#ifdef CONFIG_CMD_NET
#define CONFIG_CMD_PING
#define CONFIG_CMD_DHCP
#define CONFIG_CMD_MII
//FEC 是什么：FEC（Fast Ethernet Controller）是 i.MX 芯片内置的快速以太网控制器，支持 10/100Mbps 速率，通过 MII/RMII 接口与外部 PHY 芯片连接。
//CONFIG_FEC_ENET_DEV=1：i.MX6UL/ULL 通常有 2 个 FEC 控制器（ENET1 和 ENET2），此处指定默认使用 ENET2（第 1 个，编号从 0 开始）。
#define CONFIG_FEC_MXC
#define CONFIG_MII
#define CONFIG_FEC_ENET_DEV		1//根据 CONFIG_FEC_ENET_DEV 的值（0 或 1），配置对应以太网控制器的基地址、PHY 地址和接口类型
#if (CONFIG_FEC_ENET_DEV == 0)
#define IMX_FEC_BASE			ENET_BASE_ADDR
#define CONFIG_FEC_MXC_PHYADDR          0x2
#define CONFIG_FEC_XCV_TYPE             RMII
#elif (CONFIG_FEC_ENET_DEV == 1)
#define IMX_FEC_BASE			ENET2_BASE_ADDR
#define CONFIG_FEC_MXC_PHYADDR		0x1
#define CONFIG_FEC_XCV_TYPE		RMII
#endif
#define CONFIG_ETHPRIME			"FEC"#define CONFIG_PHYLIB
#define CONFIG_PHY_MICREL
#endif#define CONFIG_IMX_THERMAL#ifndef CONFIG_SPL_BUILD
#define CONFIG_VIDEO
#ifdef CONFIG_VIDEO
#define CONFIG_CFB_CONSOLE
#define CONFIG_VIDEO_MXS
#define CONFIG_VIDEO_LOGO
#define CONFIG_VIDEO_SW_CURSOR
#define CONFIG_VGA_AS_SINGLE_DEVICE
#define CONFIG_SYS_CONSOLE_IS_IN_ENV
#define CONFIG_SPLASH_SCREEN
#define CONFIG_SPLASH_SCREEN_ALIGN
#define CONFIG_CMD_BMP
#define CONFIG_BMP_16BPP
#define CONFIG_VIDEO_BMP_RLE8
#define CONFIG_VIDEO_BMP_LOGO
#define CONFIG_IMX_VIDEO_SKIP
#endif
#endif#define CONFIG_IOMUX_LPSR#if defined(CONFIG_ANDROID_SUPPORT)
#include "mx6ullevk_android.h"
#endif#endif

mx6ullevk.h 是 MX6ULL EVK 评估板的 “硬件配置字典”，集中定义了板载 CPU、内存、外设的硬件参数和 U-Boot 功能开关。编译时，这些配置会被纳入 U-Boot 源码，确保生成的镜像能准确适配该评估板的硬件环境。

如果需要修改评估板的硬件配置（如更换内存容量、调整默认启动方式），通常需要修改该文件中的对应宏定义。

接下来对一些重点内容做个备注。

SPL是啥？
在嵌入式系统（尤其是 U-Boot 引导程序）中，SPL（Secondary Program Loader，二级程序加载器） 是一个小型的引导程序，主要用于解决硬件初始化和主引导程序（如 U-Boot 主体）加载的问题。
SPL 的核心作用
硬件最小化初始化
嵌入式芯片（如 ARM 架构的 SoC）上电后，首先执行内部 ROM 中的代码（称为 Primary Program Loader，一级程序加载器），但 ROM 代码通常功能有限，只能完成最基础的初始化（如关闭看门狗、配置时钟和内存控制器等）。
SPL 则在此基础上进一步初始化关键硬件（如 SDRAM、存储控制器），为加载更大的主程序（如 U-Boot 主体）准备好运行环境。
加载主引导程序
由于 ROM 空间有限（通常只有几 KB 到几十 KB），无法直接加载完整的 U-Boot（通常几百 KB 到几 MB）。
SPL 作为 “中间层”，会从存储设备（如 MMC 卡、NAND 闪存、SPI 闪存）中读取 U-Boot 主体镜像，并将其加载到 SDRAM 中运行。
适配硬件限制
某些芯片的启动流程要求 “第一阶段引导程序” 必须小于特定尺寸（如 32KB），而完整 U-Boot 往往超过这个限制。SPL 设计得非常精简（通常几十 KB），正好满足这种硬件约束。
SPL 与 U-Boot 的关系
SPL 是 U-Boot 的一部分：在编译 U-Boot 时，可通过配置（如 CONFIG_SPL 相关宏）生成 SPL 镜像，与 U-Boot 主体镜像分开存储。
启动流程：
上电 → ROM 代码执行 → 加载并运行 SPL → SPL 初始化硬件 → 加载 U-Boot 主体 → 运行 U-Boot 主体 → 加载内核。
为什么需要 SPL？
硬件限制：解决 ROM 空间不足、无法直接加载大程序的问题。
功能分层：将 “最小化初始化” 和 “完整引导功能” 分离，简化代码维护。
灵活性：SPL 可根据硬件特性定制（如不同存储介质的驱动），为主程序提供统一的运行环境。
在你提供的 mx6ullevk_config.h 中，默认注释了 SPL 相关配置（/* #define CONFIG_SPL_LIBCOMMON_SUPPORT */），说明该开发板默认不启用 SPL。若需启用，需取消注释并配置相应的存储介质支持（如 CONFIG_SPL_MMC_SUPPORT 表示从 MMC 卡加载 U-Boot 主体）。

看这一段关于环境变量的配置
/*
这段代码是 U-Boot 中环境变量系统的核心配置，
通过 CONFIG_MFG_ENV_SETTINGS 和 CONFIG_EXTRA_ENV_SETTINGS 定义了开发板在不同场景下（生产模式、NAND 启动、MMC / 网络启动）的启动参数、流程和硬件配置，
是 U-Boot 实现 “灵活引导” 的关键
*/
//这部分是工厂生产 / 烧录阶段专用配置，
//核心作用是通过 mfgtool_args 定义生产模式的内核启动参数（如 USB 模拟 U 盘、临时根文件系统），
//并通过 bootcmd_mfg 定义生产模式的启动流程，确保批量生产时的一致性。
#define CONFIG_MFG_ENV_SETTINGS \"mfgtool_args=setenv bootargs console=${console},${baudrate} " \CONFIG_BOOTARGS_CMA_SIZE \"rdinit=/linuxrc " \"g_mass_storage.stall=0 g_mass_storage.removable=1 " \"g_mass_storage.file=/fat g_mass_storage.ro=1 " \"g_mass_storage.idVendor=0x066F g_mass_storage.idProduct=0x37FF "\"g_mass_storage.iSerialNumber=\"\" "\CONFIG_MFG_NAND_PARTITION \"clk_ignore_unused "\"\0" \"initrd_addr=0x83800000\0" \"initrd_high=0xffffffff\0" \"bootcmd_mfg=run mfgtool_args;bootz ${loadaddr} ${initrd_addr} ${fdt_addr};\0" \/*
CONFIG_EXTRA_ENV_SETTINGS 是 U-Boot 最核心的环境变量集合，定义了开发板在正常使用时的启动参数、硬件配置和引导逻辑。
根据启动介质（NAND 闪存 / 其他介质如 MMC / 网络）分为两种配置
*/
#if defined(CONFIG_SYS_BOOT_NAND)
#define CONFIG_EXTRA_ENV_SETTINGS \CONFIG_MFG_ENV_SETTINGS \"panel=TFT43AB\0" \"fdt_addr=0x83000000\0" \"fdt_high=0xffffffff\0"	  \"console=ttymxc0\0" \"bootargs=console=ttymxc0,115200 ubi.mtd=4 "  \"root=ubi0:rootfs rootfstype=ubifs "		     \CONFIG_BOOTARGS_CMA_SIZE \"mtdparts=gpmi-nand:64m(boot),16m(kernel),16m(dtb),1m(misc),-(rootfs)\0"\"bootcmd=nand read ${loadaddr} 0x4000000 0x800000;"\"nand read ${fdt_addr} 0x5000000 0x100000;"\"bootz ${loadaddr} - ${fdt_addr}\0"#else
//当开发板从 MMC/SD 卡、QSPI 或网络启动时，环境变量更复杂，支持多种启动方式切换
#define CONFIG_EXTRA_ENV_SETTINGS \CONFIG_MFG_ENV_SETTINGS \"script=boot.scr\0" \"image=zImage\0" \"console=ttymxc0\0" \"fdt_high=0xffffffff\0" \"initrd_high=0xffffffff\0" \"fdt_file=undefined\0" \"fdt_addr=0x83000000\0" \"boot_fdt=try\0" \"ip_dyn=yes\0" \"panel=TFT43AB\0" \"mmcdev="__stringify(CONFIG_SYS_MMC_ENV_DEV)"\0" \"mmcpart=" __stringify(CONFIG_SYS_MMC_IMG_LOAD_PART) "\0" \"mmcroot=" CONFIG_MMCROOT " rootwait rw\0" \"mmcautodetect=yes\0" \"mmcargs=setenv bootargs console=${console},${baudrate} " \CONFIG_BOOTARGS_CMA_SIZE \"root=${mmcroot}\0" \"loadbootscript=" \"fatload mmc ${mmcdev}:${mmcpart} ${loadaddr} ${script};\0" \"bootscript=echo Running bootscript from mmc ...; " \"source\0" \"loadimage=fatload mmc ${mmcdev}:${mmcpart} ${loadaddr} ${image}\0" \"loadfdt=fatload mmc ${mmcdev}:${mmcpart} ${fdt_addr} ${fdt_file}\0" \"mmcboot=echo Booting from mmc ...; " \"run mmcargs; " \"if test ${boot_fdt} = yes || test ${boot_fdt} = try; then " \"if run loadfdt; then " \"bootz ${loadaddr} - ${fdt_addr}; " \"else " \"if test ${boot_fdt} = try; then " \"bootz; " \"else " \"echo WARN: Cannot load the DT; " \"fi; " \"fi; " \"else " \"bootz; " \"fi;\0" \"netargs=setenv bootargs console=${console},${baudrate} " \CONFIG_BOOTARGS_CMA_SIZE \"root=/dev/nfs " \"ip=dhcp nfsroot=${serverip}:${nfsroot},v3,tcp\0" \"netboot=echo Booting from net ...; " \"run netargs; " \"if test ${ip_dyn} = yes; then " \"setenv get_cmd dhcp; " \"else " \"setenv get_cmd tftp; " \"fi; " \"${get_cmd} ${image}; " \"if test ${boot_fdt} = yes || test ${boot_fdt} = try; then " \"if ${get_cmd} ${fdt_addr} ${fdt_file}; then " \"bootz ${loadaddr} - ${fdt_addr}; " \"else " \"if test ${boot_fdt} = try; then " \"bootz; " \"else " \"echo WARN: Cannot load the DT; " \"fi; " \"fi; " \"else " \"bootz; " \"fi;\0" \"findfdt="\"if test $fdt_file = undefined; then " \"if test $board_name = EVK && test $board_rev = 9X9; then " \"setenv fdt_file imx6ull-9x9-evk.dtb; fi; " \"if test $board_name = EVK && test $board_rev = 14X14; then " \"setenv fdt_file imx6ull-14x14-evk.dtb; fi; " \"if test $fdt_file = undefined; then " \"echo WARNING: Could not determine dtb to use; fi; " \"fi;\0" \//这是 U-Boot 上电后自动执行的主启动命令
#define CONFIG_BOOTCOMMAND \"run findfdt;" \"mmc dev ${mmcdev};" \"mmc dev ${mmcdev}; if mmc rescan; then " \"if run loadbootscript; then " \"run bootscript; " \"else " \"if run loadimage; then " \"run mmcboot; " \"else run netboot; " \"fi; " \"fi; " \"else run netboot; fi"
#endif
这段代码是 U-Boot 中环境变量系统的核心配置，通过 CONFIG_MFG_ENV_SETTINGS 和 CONFIG_EXTRA_ENV_SETTINGS 定义了开发板在不同场景下（生产模式、NAND 启动、MMC / 网络启动）的启动参数、流程和硬件配置，是 U-Boot 实现 “灵活引导” 的关键。以下分模块解析：
一、CONFIG_MFG_ENV_SETTINGS：生产模式环境变量（已详细解析，此处总结）
这部分是工厂生产 / 烧录阶段专用配置，核心作用是通过 mfgtool_args 定义生产模式的内核启动参数（如 USB 模拟 U 盘、临时根文件系统），并通过 bootcmd_mfg 定义生产模式的启动流程，确保批量生产时的一致性。
二、CONFIG_EXTRA_ENV_SETTINGS：通用环境变量（分启动介质适配）
这是 U-Boot 最核心的环境变量集合，定义了开发板在正常使用时的启动参数、硬件配置和引导逻辑。根据启动介质（NAND 闪存 / 其他介质如 MMC / 网络）分为两种配置：
场景 1：NAND 启动（#if defined(CONFIG_SYS_BOOT_NAND)）
当开发板从 NAND 闪存启动时，环境变量配置如下：
环境变量功能说明
panel=TFT43AB 定义默认屏幕型号为 TFT43AB（4.3 英寸 TFT 屏），供显示驱动使用。
fdt_addr=0x83000000 设备树（.dtb）在内存中的加载地址（固定为 0x83000000）。
fdt_high=0xffffffff 限制设备树使用的内存上限（避免占用内核空间）。
console=ttymxc0 定义默认控制台为 UART1（设备节点 ttymxc0）。
bootargs（内核启动参数）
- console=ttymxc0,115200：内核控制台参数（串口 + 波特率）；
- ubi.mtd=4：指定 UBI 卷在 NAND 的第 4 分区（rootfs 分区）；
- root=ubi0:rootfs rootfstype=ubifs：根文件系统为 UBIFS 格式（适配 NAND 特性）；
- mtdparts=...：NAND 分区表（与生产模式一致，确保内核与 U-Boot 分区定义匹配）。
bootcmd（U-Boot 启动命令） NAND 启动的核心流程：
1. nand read ${loadaddr} 0x4000000 0x800000：从 NAND 地址 0x4000000（kernel 分区）读取 8MB 内核到内存 loadaddr；
2. nand read ${fdt_addr} 0x5000000 0x100000：从 NAND 地址 0x5000000（dtb 分区）读取 1MB 设备树到 fdt_addr；
3. bootz ${loadaddr} - ${fdt_addr}：启动内核（无 initrd，指定设备树地址）。
场景 2：非 NAND 启动（默认，MMC/SD 或网络启动）
当开发板从 MMC/SD 卡、QSPI 或网络启动时，环境变量更复杂，支持多种启动方式切换：
（1）基础配置变量
环境变量功能说明
script=boot.scr 启动脚本文件名（boot.scr 是 U-Boot 脚本的二进制格式，可自定义启动逻辑）。
image=zImage 内核镜像文件名（i.MX 系列常用压缩内核 zImage）。
fdt_file=undefined 设备树文件名（默认未定义，通过 findfdt 自动识别）。
boot_fdt=try 设备树加载策略：try 表示 “尝试加载，失败则忽略”（兼容无设备树的启动）。
ip_dyn=yes 网络配置策略：默认使用 DHCP 动态获取 IP。
mmcdev=... 默认 MMC 设备编号（由 CONFIG_SYS_MMC_ENV_DEV 定义，通常为 1，对应 USDHC2）。
mmcpart=... 默认 MMC 分区编号（由 CONFIG_SYS_MMC_IMG_LOAD_PART 定义，通常为 1）。
mmcroot=... MMC 根文件系统路径（/dev/mmcblk1p2，即 MMC1 的第 2 分区）。
（2）启动参数与命令（核心逻辑）
mmcargs 与 mmcboot：从 MMC 启动
mmcargs：定义 MMC 启动时的内核参数（console + root 路径）。
mmcboot：MMC 启动流程：
run mmcargs;  # 加载 MMC 启动参数
if 尝试加载设备树且成功:bootz 内核地址 - 设备树地址;  # 带设备树启动
else if 策略为 "try":bootz 内核地址;  # 无设备树启动（兼容旧内核）
else:提示 "无法加载设备树"
netargs 与 netboot：从网络启动
netargs：定义网络启动时的内核参数（根文件系统为 NFS 共享目录）。
netboot：网络启动流程：
run netargs;  # 加载网络启动参数
if 动态 IP: 使用 dhcp 获取内核/设备树;
else: 使用 tftp 下载内核/设备树;
加载完成后，同 MMC 启动逻辑启动内核（带/不带设备树）
findfdt：自动匹配设备树
根据板型自动选择设备树文件：
if 板型为 EVK 且版本为 9X9: 使用 imx6ull-9x9-evk.dtb;
if 板型为 EVK 且版本为 14X14: 使用 imx6ull-14x14-evk.dtb;
避免手动指定设备树，适配不同硬件版本。
loadbootscript 与 bootscript：通过脚本启动
优先加载 boot.scr 脚本（若存在），执行脚本中定义的自定义启动逻辑（灵活适配复杂场景）。
（3）CONFIG_BOOTCOMMAND：U-Boot 默认启动入口
这是 U-Boot 上电后自动执行的主启动命令，逻辑如下：
run findfdt;  # 第一步：自动匹配设备树
mmc dev ${mmcdev};  # 初始化默认 MMC 设备
if MMC 设备存在且扫描成功:if 能加载启动脚本 boot.scr:执行脚本（优先级最高）;else if 能加载内核镜像 zImage:执行 MMC 启动流程;else:尝试网络启动;
else:直接尝试网络启动;
优先级：启动脚本（boot.scr） > MMC 启动 > 网络启动，兼顾灵活性和可靠性。
三、核心逻辑总结
场景适配：通过条件编译区分 NAND / 非 NAND 启动，为不同存储介质定制启动流程。
优先级设计：正常启动时，脚本启动 > MMC 启动 > 网络启动；生产模式则使用独立的 bootcmd_mfg。
自动化：通过 findfdt 自动匹配设备树，mmcautodetect 自动检测 MMC 设备，减少手动配置。
兼容性：boot_fdt=try 支持带 / 不带设备树的启动方式，兼容不同版本内核。
这些环境变量是 U-Boot “智能引导” 的灵魂，确保开发板能在不同硬件配置、不同存储介质、不同使用场景下稳定启动，是嵌入式系统灵活性的核心体现。

环境变量	功能说明
`panel=TFT43AB`	定义默认屏幕型号为 TFT43AB（4.3 英寸 TFT 屏），供显示驱动使用。
`fdt_addr=0x83000000`	设备树（.dtb）在内存中的加载地址（固定为 0x83000000）。
`fdt_high=0xffffffff`	限制设备树使用的内存上限（避免占用内核空间）。
`console=ttymxc0`	定义默认控制台为 UART1（设备节点 `ttymxc0`）。
`bootargs`（内核启动参数）	- `console=ttymxc0,115200`：内核控制台参数（串口 + 波特率）； - `ubi.mtd=4`：指定 UBI 卷在 NAND 的第 4 分区（rootfs 分区）； - `root=ubi0:rootfs rootfstype=ubifs`：根文件系统为 UBIFS 格式（适配 NAND 特性）； - `mtdparts=...`：NAND 分区表（与生产模式一致，确保内核与 U-Boot 分区定义匹配）。
`bootcmd`（U-Boot 启动命令）	NAND 启动的核心流程： 1. `nand read ${loadaddr} 0x4000000 0x800000`：从 NAND 地址 0x4000000（kernel 分区）读取 8MB 内核到内存 `loadaddr`； 2. `nand read ${fdt_addr} 0x5000000 0x100000`：从 NAND 地址 0x5000000（dtb 分区）读取 1MB 设备树到 `fdt_addr`； 3. `bootz ${loadaddr} - ${fdt_addr}`：启动内核（无 initrd，指定设备树地址）。

环境变量	功能说明
`script=boot.scr`	启动脚本文件名（`boot.scr` 是 U-Boot 脚本的二进制格式，可自定义启动逻辑）。
`image=zImage`	内核镜像文件名（i.MX 系列常用压缩内核 `zImage`）。
`fdt_file=undefined`	设备树文件名（默认未定义，通过 `findfdt` 自动识别）。
`boot_fdt=try`	设备树加载策略：`try` 表示 “尝试加载，失败则忽略”（兼容无设备树的启动）。
`ip_dyn=yes`	网络配置策略：默认使用 DHCP 动态获取 IP。
`mmcdev=...`	默认 MMC 设备编号（由 `CONFIG_SYS_MMC_ENV_DEV` 定义，通常为 1，对应 USDHC2）。
`mmcpart=...`	默认 MMC 分区编号（由 `CONFIG_SYS_MMC_IMG_LOAD_PART` 定义，通常为 1）。
`mmcroot=...`	MMC 根文件系统路径（`/dev/mmcblk1p2`，即 MMC1 的第 2 分区）。

为什么不使用设备树，而是要使用mx6ullevk.h来定义硬件信息？
在 U-Boot 中使用 mx6ullevk.h 这类头文件定义硬件信息，而不直接依赖设备树（Device Tree），主要与 U-Boot 的设计目标、历史发展以及功能定位 有关。具体原因如下：
1. U-Boot 与设备树的定位差异
U-Boot 的核心目标：快速完成硬件初始化（如 DDR、串口、存储、网口等），为内核启动提供基础环境。它的生命周期很短（仅在启动阶段运行），不需要像内核那样支持复杂的硬件动态适配。
设备树的核心目标：为 Linux 内核提供统一的硬件描述方式，解决 “同一款内核适配多款硬件” 的问题，避免内核代码中充斥大量板级条件编译。
U-Boot 作为 “引导程序”，更注重初始化效率而非通用性，因此早期设计中采用了更直接的头文件配置方式。
2. 历史发展原因：设备树在 U-Boot 中应用较晚
设备树（Device Tree）是在 Linux 内核 3.x 版本后才逐渐普及的硬件描述方式，而 U-Boot 的历史比设备树更悠久。
早期 U-Boot 为了简化设计，直接通过头文件（如 mx6ullevk.h）硬编码板级硬件参数（如内存地址、外设寄存器地址等），这种方式实现简单、执行高效，符合引导程序的需求。
虽然现代 U-Boot 已经支持设备树，但出于兼容性和初始化效率考虑，仍保留了头文件配置的方式，尤其是在早期初始化阶段（如 DDR 初始化、引脚复用等）。
3. U-Boot 初始化阶段的限制
U-Boot 的启动过程分为多个阶段，其中早期阶段（如 board_init_f） 运行在 SRAM 中，此时 DDR 内存尚未初始化，设备树（通常存储在内存或存储设备中）无法被访问。因此：
早期关键硬件（如 DDR、时钟、串口）的初始化必须依赖编译时已知的硬编码参数（来自头文件），无法等到设备树加载后再获取配置。
mx6ullevk.h 中定义的内存起始地址、控制器寄存器地址等参数，是 DDR 初始化的前提，必须在编译时确定。
4. U-Boot 对设备树的实际使用方式
现代 U-Boot 并非完全不使用设备树，而是两者配合：
头文件（mx6ullevk.h）：负责早期初始化必需的硬件参数（如内存大小、核心外设寄存器地址、时钟配置等），确保 U-Boot 能完成基本启动。
设备树（.dtb）：在 U-Boot 后期阶段（内存可用后）被加载，用于：
向 Linux 内核传递完整的硬件描述（替代内核中的板级代码）。
U-Boot 自身的部分外设驱动（如网口、USB）也会从设备树中获取配置（如引脚、中断号），但这是在早期初始化完成之后。
5. 头文件配置的优势：简单、高效、可控
对于 U-Boot 而言，头文件硬编码的方式有明显优势：
执行效率高：直接通过宏定义访问硬件参数，无需解析设备树的复杂逻辑，适合启动阶段的性能需求。
实现简单：避免了设备树解析的代码复杂性，降低 U-Boot 自身的开发和维护成本。
确定性强：硬件参数在编译时固定，初始化过程可预测，减少启动阶段的不确定性（对嵌入式设备至关重要）。
总结
mx6ullevk.h 这类头文件是 U-Boot 为满足早期初始化效率和历史兼容性而设计的硬件配置方式，负责提供启动必需的 “基础硬件参数”；而设备树则在 U-Boot 后期和 Linux 内核中发挥作用，提供更灵活的硬件描述。两者并非对立关系，而是在不同阶段分工协作，共同完成从硬件上电到内核启动的全过程。
随着 U-Boot 对设备树支持的完善，越来越多的外设配置已迁移到设备树中，但核心的早期初始化参数仍依赖头文件，这是由 U-Boot 作为引导程序的本质需求决定的。

板级目录mx6ullevk

uboot 中每个板子都有一个对应的文件夹来存放板级文件，比如开发板上外设驱动文件等等。NXP 的 I.MX 系列芯片的所有板级文件夹都存放在 board/freescale 目录下，在这个目录下有个名为 mx6ullevk 的文件夹，这个文件夹就是 NXP 官方 I.MX6ULL EVK 开发板的板级文件夹。
其中有两个关键文件imximage.cfg和mx6ullevk.c
接下来分别看看

imximage.cfg

先看这个文件的内容：
/** Copyright (C) 2016 Freescale Semiconductor, Inc.** SPDX-License-Identifier:	GPL-2.0+** Refer docs/README.imxmage for more details about how-to configure* and create imximage boot image** The syntax is taken as close as possible with the kwbimage*/#define __ASSEMBLY__
#include <config.h>/* image version */IMAGE_VERSION 2/** Boot Device : one of* spi/sd/nand/onenand, qspi/nor*/#ifdef CONFIG_SYS_BOOT_QSPI
BOOT_FROM	qspi
#elif defined(CONFIG_SYS_BOOT_EIMNOR)
BOOT_FROM	nor
#else
BOOT_FROM	sd
#endif#ifdef CONFIG_USE_PLUGIN
/*PLUGIN    plugin-binary-file    IRAM_FREE_START_ADDR*/
PLUGIN	board/freescale/mx6ullevk/plugin.bin 0x00907000
#else#ifdef CONFIG_SECURE_BOOT
CSF CONFIG_CSF_SIZE
#endif/** Device Configuration Data (DCD)** Each entry must have the format:* Addr-type           Address        Value** where:*	Addr-type register length (1,2 or 4 bytes)*	Address	  absolute address of the register*	value	  value to be stored in the register*//* Enable all clocks */
DATA 4 0x020c4068 0xffffffff
DATA 4 0x020c406c 0xffffffff
DATA 4 0x020c4070 0xffffffff
DATA 4 0x020c4074 0xffffffff
DATA 4 0x020c4078 0xffffffff
DATA 4 0x020c407c 0xffffffff
DATA 4 0x020c4080 0xffffffffDATA 4 0x020E04B4 0x000C0000
DATA 4 0x020E04AC 0x00000000
DATA 4 0x020E027C 0x00000030
DATA 4 0x020E0250 0x00000030
DATA 4 0x020E024C 0x00000030
DATA 4 0x020E0490 0x00000030
DATA 4 0x020E0288 0x000C0030
DATA 4 0x020E0270 0x00000000
DATA 4 0x020E0260 0x00000030
DATA 4 0x020E0264 0x00000030
DATA 4 0x020E04A0 0x00000030
DATA 4 0x020E0494 0x00020000
DATA 4 0x020E0280 0x00000030
DATA 4 0x020E0284 0x00000030
DATA 4 0x020E04B0 0x00020000
DATA 4 0x020E0498 0x00000030
DATA 4 0x020E04A4 0x00000030
DATA 4 0x020E0244 0x00000030
DATA 4 0x020E0248 0x00000030
DATA 4 0x021B001C 0x00008000
DATA 4 0x021B0800 0xA1390003
DATA 4 0x021B080C 0x00000004
DATA 4 0x021B083C 0x41640158
DATA 4 0x021B0848 0x40403237
DATA 4 0x021B0850 0x40403C33
DATA 4 0x021B081C 0x33333333
DATA 4 0x021B0820 0x33333333
DATA 4 0x021B082C 0xf3333333
DATA 4 0x021B0830 0xf3333333
DATA 4 0x021B08C0 0x00944009
DATA 4 0x021B08b8 0x00000800
DATA 4 0x021B0004 0x0002002D
DATA 4 0x021B0008 0x1B333030
DATA 4 0x021B000C 0x676B52F3
DATA 4 0x021B0010 0xB66D0B63
DATA 4 0x021B0014 0x01FF00DB
DATA 4 0x021B0018 0x00201740
DATA 4 0x021B001C 0x00008000
DATA 4 0x021B002C 0x000026D2
DATA 4 0x021B0030 0x006B1023
DATA 4 0x021B0040 0x0000004F
DATA 4 0x021B0000 0x84180000
DATA 4 0x021B0890 0x00400000
DATA 4 0x021B001C 0x02008032
DATA 4 0x021B001C 0x00008033
DATA 4 0x021B001C 0x00048031
DATA 4 0x021B001C 0x15208030
DATA 4 0x021B001C 0x04008040
DATA 4 0x021B0020 0x00000800
DATA 4 0x021B0818 0x00000227
DATA 4 0x021B0004 0x0002552D
DATA 4 0x021B0404 0x00011006
DATA 4 0x021B001C 0x00000000#endif
这段代码是 NXP i.MX6ULL 芯片专用的 U-Boot 启动镜像配置文件（通常命名为 imximage.cfg 或类似名称），用于生成符合 i.MX 系列芯片启动规范的 IMX 格式镜像。其核心作用是定义镜像版本、启动介质、安全配置，以及最关键的 DCD（Device Configuration Data，设备配置数据）—— 通过直接写入芯片寄存器，在 U-Boot 主体代码执行前完成 硬件最小化初始化（如时钟使能、内存控制器配置）。以下分模块详细解析：
一、文件头部：版权与功能说明
/** Copyright (C) 2016 Freescale Semiconductor, Inc.  // 版权归属（NXP 前身）** SPDX-License-Identifier:	GPL-2.0+  // 开源协议（GPLv2）** Refer docs/README.imxmage for more details about how-to configure* and create imximage boot image  // 参考文档（IMX 镜像配置指南）** The syntax is taken as close as possible with the kwbimage  // 语法参考 kwbimage（早期镜像格式）*/
明确文件用途：用于生成 i.MX 芯片可识别的启动镜像，需遵循 NXP 制定的硬件启动规范。
二、基础配置：镜像版本与启动介质
1. #define __ASSEMBLY__ 与 #include <config.h>
__ASSEMBLY__：告知编译器 “当前文件包含汇编相关语法”（DCD 部分本质是寄存器操作，需按汇编格式解析）。
#include <config.h>：引入 U-Boot 全局配置文件（如之前分析的 mx6ullevk_defconfig），使后续条件编译（如 CONFIG_SYS_BOOT_QSPI）生效。
2. IMAGE_VERSION 2
定义 IMX 镜像版本号为 2（NXP 对启动镜像格式的版本划分，不同版本对应不同的芯片启动逻辑，i.MX6ULL 需使用版本 2）。
3. BOOT_FROM：指定默认启动介质
根据 U-Boot 全局配置，动态选择启动介质（与之前分析的 CONFIG_SYS_BOOT_* 宏联动）：
#ifdef CONFIG_SYS_BOOT_QSPI    // 若启用 QSPI 启动
BOOT_FROM	qspi             // 从 QSPI 闪存启动
#elif defined(CONFIG_SYS_BOOT_EIMNOR)  // 若启用 EIM NOR 启动
BOOT_FROM	nor              // 从 NOR 闪存启动
#else                          // 默认（未启用上述启动方式）
BOOT_FROM	sd               // 从 SD/MMC 卡启动
#endif
作用：告知芯片 ROM 代码（一级引导程序）从哪个介质加载当前 IMX 镜像，是启动流程的 “入口指引”。
三、安全与插件配置（可选）
1. CONFIG_USE_PLUGIN：插件模式（少见）
#ifdef CONFIG_USE_PLUGIN
/*PLUGIN    plugin-binary-file    IRAM_FREE_START_ADDR*/
PLUGIN	board/freescale/mx6ullevk/plugin.bin 0x00907000
#else
// ... 正常初始化逻辑
#endif
插件模式：用于加载额外的小型初始化程序（plugin.bin）到 IRAM（内部 RAM，地址 0x00907000），通常用于复杂硬件的预初始化（如安全加密芯片），多数普通开发场景不启用。
2. CONFIG_SECURE_BOOT：安全启动（可选）
#ifdef CONFIG_SECURE_BOOT
CSF CONFIG_CSF_SIZE  // CSF（Command Sequence File）：安全启动命令序列
#endif
安全启动：若启用，会在镜像中嵌入 CSF 数据（包含签名、加密密钥等），芯片 ROM 代码会验证 CSF 合法性，防止未授权镜像启动（用于商业产品的防篡改）；普通开发场景通常关闭。
四、核心：DCD（Device Configuration Data）硬件初始化
DCD 是该文件最关键的部分，通过 DATA 指令直接向芯片物理寄存器写入值，在 U-Boot 主体代码执行前（甚至内存初始化前）完成 硬件最小化配置，确保后续启动流程有稳定的硬件环境。
DCD 语法规则
每条 DATA 指令格式：DATA [寄存器长度] [寄存器物理地址] [写入值]
寄存器长度：4 表示 32 位寄存器（i.MX6ULL 多数控制寄存器为 32 位）；
寄存器地址：芯片手册中定义的物理地址（如 0x020c4068 是时钟控制寄存器）；
写入值：要配置到寄存器的数值（对应硬件功能开关）。
关键 DCD 配置解析（按功能分类）
1. 时钟使能（所有外设时钟打开）
/* Enable all clocks */
DATA 4 0x020c4068 0xffffffff  // CCM_CCGR0：使能所有时钟域 0 的外设时钟
DATA 4 0x020c406c 0xffffffff  // CCM_CCGR1：使能所有时钟域 1 的外设时钟
DATA 4 0x020c4070 0xffffffff  // CCM_CCGR2：使能所有时钟域 2 的外设时钟
// ... 后续 4 条类似指令：使能 CCM_CCGR3~CCGR6 的所有时钟
背景：i.MX6ULL 芯片上电后，多数外设时钟默认关闭（节能），需通过 CCM（Clock Controller Module）寄存器手动使能；
作用：打开所有外设时钟（如 MMC、UART、FEC 网络），为后续初始化（如读取 MMC 中的 U-Boot 主体）提供时钟支持。
2. 内存控制器（SDRAM）配置
// 以下指令均为 MMC（内存控制器）寄存器配置，以 0x021B 开头（i.MX6ULL 内存控制器基地址）
DATA 4 0x021B001C 0x00008000  // MMC_CTL0：配置内存控制器控制位
DATA 4 0x021B0800 0xA1390003  // MMC_MDDR_CFG：配置 DDR 内存时序参数
DATA 4 0x021B080C 0x00000004  // MMC_DDR_CFG：配置 DDR 模式
DATA 4 0x021B083C 0x41640158  // MMC_TIMING_CFG_3：配置内存时序（刷新周期、延迟等）
// ... 后续多条指令：配置内存地址映射、读写时序、电源管理等
核心作用：SDRAM 上电后处于未初始化状态，无法直接使用；通过这些指令配置内存控制器的时序、模式、地址映射，使 SDRAM 成为可用的内存空间（为加载 U-Boot 主体、内核提供内存支持）。
3. 外设引脚与控制配置
// 以下指令为其他外设控制寄存器（如 GPIO、UART 引脚复用）
DATA 4 0x020E04B4 0x000C0000  // IOMUXC 寄存器：配置引脚复用（如 UART 引脚）
DATA 4 0x020E04AC 0x00000000  // IOMUXC 寄存器：配置引脚电气属性（如拉电阻）
DATA 4 0x020E027C 0x00000030  // IOMUXC 寄存器：配置 MMC 引脚复用
// ... 后续多条指令：配置 MMC、UART、网络等外设的引脚复用和电气属性
作用：i.MX6ULL 引脚支持多功能复用（如同一引脚可作 GPIO 或 UART _TX），通过 IOMUXC（引脚复用控制器）寄存器配置，确保关键外设（如 MMC 卡、调试串口）的引脚功能正确。
五、文件作用与启动流程关联
IMX 镜像（由该文件生成）在 i.MX6ULL 启动流程中的角色：
芯片上电：首先执行芯片内部 ROM 代码（一级引导程序）；
ROM 代码：根据 BOOT_FROM 配置，从指定介质（SD/QSPI/NOR）读取 IMX 镜像；
执行 DCD：ROM 代码解析镜像中的 DCD 数据，按 DATA 指令初始化硬件（时钟、SDRAM、引脚）；
加载 U-Boot：DCD 完成后，ROM 代码将 IMX 镜像中的 U-Boot 主体加载到 SDRAM，跳转到 U-Boot 入口执行；
后续启动：U-Boot 主体执行，继续初始化外设、加载内核。
总结
该文件的本质是 i.MX6ULL 启动的 “硬件初始化脚本”，核心价值在于：
填补 ROM 代码功能空白：芯片 ROM 代码仅能完成最基础的启动介质读取，DCD 则补充了时钟、内存、引脚等关键初始化，为 U-Boot 主体执行铺路；
硬件定制化入口：不同开发板的 SDRAM 时序、引脚复用可能不同，只需修改 DCD 中的寄存器地址和数值，即可适配不同硬件（无需改动 U-Boot 核心代码）；
符合 NXP 启动规范：只有包含正确 DCD 的 IMX 镜像，才能被 i.MX6ULL 的 ROM 代码识别并执行，是启动的 “合法性凭证”。
对于开发者而言，若需修改 i.MX6ULL EVK 的硬件初始化（如更换 SDRAM、调整引脚），核心就是修改该文件中 DCD 部分的寄存器配置，且必须严格参考 i.MX6ULL 芯片手册中的寄存器定义（地址、位含义），否则会导致启动失败。

mx6ullevk.c

mx6ullevk.c 是 U-Boot 中 NXP i.MX6ULL EVK 开发板的板级初始化核心文件，位于 board/freescale/mx6ullevk/ 目录下。其核心作用是为该开发板提供 硬件专属的初始化逻辑，涵盖从 “早期硬件准备” 到 “晚期外设配置” 的全流程，是 U-Boot 与 i.MX6ULL EVK 硬件交互的 “直接入口”。
核心定位
i.MX6ULL EVK 开发板的硬件资源（如引脚分配、外设型号、存储接口）具有唯一性，而 U-Boot 核心代码是通用的 ——mx6ullevk.c 就是 “通用 U-Boot 适配特定硬件” 的桥梁：通过实现 U-Boot 定义的板级初始化接口（如 board_init()、board_late_init()），将硬件细节（如 “哪组 GPIO 控制 LED”“网络 PHY 芯片地址是多少”）注入 U-Boot 启动流程，确保 U-Boot 能识别并控制板载外设。
典型代码结构与核心函数解析
mx6ullevk.c 的代码逻辑严格遵循 U-Boot 板级驱动框架，核心函数按 “启动阶段” 划分，以下是最关键的函数及功能：
1. board_init()：早期板级初始化（启动关键）
执行时机：U-Boot 启动流程的早期（汇编阶段结束后，C 语言阶段开始时，SDRAM 未初始化前）。
核心作用：完成 “最小化硬件准备”，为后续内存初始化、外设配置铺路，主要工作包括：
禁用看门狗：防止芯片因初始化耗时过长被复位（i.MX6ULL 看门狗默认上电使能）；
void board_init(void) {// 禁用看门狗（通过写入 WDOG 控制寄存器）struct wdog_regs *wdog = (struct wdog_regs *)WDOG1_BASE_ADDR;wdog->wcr = 0x00000000;  // 清除 WDOG 使能位
}
配置 GPIO 引脚复用：初始化关键外设的引脚功能（如调试串口 UART1、MMC 卡接口的引脚）；
设置早期时钟：为核心外设（如 UART、MMC）配置稳定的时钟源（依赖 i.MX6ULL 的 CCM 时钟控制器）；
初始化板级全局数据：设置 gd（global data，U-Boot 全局数据结构）中的板型信息（如 board_id、board_rev），供后续函数使用。
2. board_late_init()：晚期板级初始化（外设完善）
执行时机：SDRAM 初始化完成后，U-Boot 命令解析器启动前。
核心作用：在 “核心硬件（内存、串口）就绪” 后，完善板载外设的配置，主要工作包括：
初始化网络外设：配置以太网 PHY 芯片（如 Micrel KSZ8081）的地址、速率协商模式；
int board_late_init(void) {// 配置网络 PHY 芯片（假设 PHY 地址为 0x01）struct phy_device *phy = phy_find_by_mask(PHY_ADDR, PHY_MASK);if (phy) {phy_config(phy, PHY_INTERFACE_MODE_RMII);  // 配置 RMII 接口模式}// 初始化板载 LED（示例：GPIO1_0 控制 LED）gpio_request(GPIO1_0, "led");gpio_direction_output(GPIO1_0, 1);  // 点亮 LEDreturn 0;
}
初始化显示 / USB 等扩展外设：若 EVK 板载 LCD 屏幕、USB 控制器，在此处配置引脚和驱动参数；
动态调整环境变量：根据硬件版本自动修正环境变量（如根据板型设置 fdt_file 为 imx6ull-9x9-evk.dtb）；
初始化板载传感器 / 按键：配置板载按键（如复位键、用户键）的 GPIO 中断，或初始化 I2C 传感器（如温度传感器）。
3. checkboard()：板型识别与信息打印
执行时机：U-Boot 启动时，在 board_init() 后执行。
核心作用：识别当前板型版本（如 i.MX6ULL 9x9 EVK 还是 14x14 EVK），并打印板级信息（供开发者调试确认）：
int checkboard(void) {// 读取板载版本电阻（通过 GPIO 检测）u32 board_rev = gpio_get_value(GPIO2_10) | (gpio_get_value(GPIO2_11) << 1);// 打印板型信息printf("Board: MX6ULL EVK (Rev: %d.%d)\n", (board_rev >> 1) & 0x1, board_rev & 0x1);return 0;
}
输出示例：启动日志中会显示 Board: MX6ULL EVK (Rev: 1.0)，帮助开发者确认硬件版本是否匹配。
4. sdram_init()：SDRAM 初始化（部分版本包含）
执行时机：board_init() 之后，SDRAM 首次使用前。
核心作用：配置 i.MX6ULL 的内存控制器（MMDC），初始化板载 SDRAM（如 256MB/512MB DDR3），主要工作包括：
写入 SDRAM 时序参数（如行地址、列地址宽度，刷新周期）；
配置内存控制器的地址映射（如 SDRAM 物理地址范围 0x80000000~0x8FFFFFFF）；
检测 SDRAM 容量并更新 U-Boot 全局数据（gd->ram_size）。
注意：部分 U-Boot 版本会将 SDRAM 初始化逻辑整合到 cpu/armv7/mx6/sdram.c 中，mx6ullevk.c 仅通过宏定义传递板级参数（如 SDRAM 容量、时序）。
5. get_board_rev()：获取硬件版本
执行时机：贯穿 U-Boot 启动流程，按需调用。
核心作用：读取板载硬件版本标识（如版本电阻、EEPROM 中的版本信息），返回版本号（如 0x01 表示 Rev 1.0），供其他函数（如 board_late_init()、findfdt()）适配不同硬件版本的配置
u32 get_board_rev(void) {// 从 EEPROM 读取版本信息（若板载 EEPROM）if (eeprom_read(EEPROM_ADDR, &board_rev, sizeof(board_rev)) == 0) {return board_rev;}// 若无 EEPROM，通过 GPIO 检测版本电阻return gpio_get_value(GPIO2_10) | (gpio_get_value(GPIO2_11) << 1);
}
关键数据结构与宏定义
mx6ullevk.c 中会定义与硬件强相关的宏和数据结构，用于简化代码并明确硬件参数：
硬件基地址宏：如 UART1 基地址 #define UART1_BASE 0x02020000、GPIO 基地址 #define GPIO1_BASE 0x0209C000；
引脚定义宏：如 LED 控制引脚 #define LED_GPIO GPIO1_0、网络 PHY 复位引脚 #define PHY_RST_GPIO GPIO2_5；
外设参数宏：如网络 PHY 地址 #define PHY_ADDR 0x01、SDRAM 容量 #define PHYS_SDRAM_SIZE 0x10000000（256MB）；
寄存器结构体：如看门狗寄存器结构体 struct wdog_regs、GPIO 寄存器结构体 struct gpio_regs，用于便捷访问硬件寄存器。
与其他文件的关联
mx6ullevk.c 并非孤立存在，而是与 U-Boot 其他模块紧密协作：
依赖 config.h：通过 #include <config.h> 引入板级配置（如 CONFIG_SYS_BOOT_MMC、CONFIG_FEC_MXC），决定初始化逻辑的分支（如 “是否初始化网络”）；
调用芯片级驱动：通过 imx6ull_* 系列函数（如 imx6ull_clock_init()、imx6ull_mmc_init()）调用 i.MX6ULL 芯片级驱动，避免重复实现底层硬件操作；
配合设备树：初始化逻辑中会读取设备树（.dtb）中的硬件描述（如引脚分配、外设地址），或向设备树注入板级参数（如硬件版本），供 Linux 内核使用。
开发调试场景
在实际开发中，mx6ullevk.c 是最常修改的文件之一，典型场景包括：
新增外设适配：若在 EVK 板上新增 I2C 传感器，需在 board_late_init() 中添加 I2C 初始化和传感器探测代码；
硬件参数修正：若更换 SDRAM 型号（如从 256MB 改为 512MB），需修改 sdram_init() 中的时序参数和容量宏；
调试硬件问题：若网络无法启动，可在 board_late_init() 中添加 PHY 寄存器读取代码（如 phy_read(phy, 0x01)），排查 PHY 芯片是否正常响应；
定制板型适配：基于 EVK 做定制板时，需修改 board_init() 中的 GPIO 复用、时钟配置，确保与定制板的硬件一致。
总结
mx6ullevk.c 是 i.MX6ULL EVK 开发板在 U-Boot 中的 “硬件身份证”，其核心价值在于：
封装硬件细节：将复杂的硬件初始化逻辑（如寄存器配置、引脚复用）封装为 U-Boot 标准接口，避免通用代码与硬件强耦合；
保障启动稳定：通过早期初始化（禁用看门狗、配置时钟）确保 U-Boot 能安全过渡到 C 语言阶段，通过晚期初始化完善外设功能；
支持灵活定制：开发者可通过修改该文件快速适配硬件变更，无需改动 U-Boot 核心代码，大幅提升开发效率。
对于嵌入式开发者而言，理解 mx6ullevk.c 的逻辑是掌握 “U-Boot 适配硬件” 的关键，也是后续定制化开发（如做自己的 i.MX6ULL 板）的基础。
