单片机点灯
MCU（微控制单元）如51单片机，集成CPU、RAM、ROM及外设，常用于简单控制场景。
gpio：通用输入输出
SoC（片上系统）是高性能芯片，集成了更多功能模块，广泛应用于手机等复杂设备。
MCU(微控制单元)、MPU（微处理单元）、GPU（图形处理单元）和CPU（中央处理器）的功能定位与应用场景
LED模块正极接VCC电源，负极通过限流电阻连接单片机P2端口引脚，低电平导通点亮。
单片机引脚电平由P2寄存器控制，写入0xFF使所有位为高电平灯灭，写入0x00使所有位为低电平灯亮。
使用按位与（&）配合按位取反（~）实现特定位清零，保持其他位不变，例如P2 &= ~(1<<4)关闭第4位对应的灯。
使用按位或（|）实现特定位置一，例如P2 |= (1<<3)开启第3位对应的灯。
多个位同时操作可通过组合左移和或运算构造掩码，如P2 &= ~((1<<2)|(1<<4)|(1<<6))同时关闭第2、4、6位。
位运算操作需结合赋值语句（如|=、&=）才能真正修改寄存器状态并影响硬件输出。
利用位运算的方法（异或），作用是将需要的位进行翻转操作，从而达到闪灯的操作。
以下例子是将前四位进行闪灯操作：
int main(void)
{int main(void)
{P2 |= (1 << 4) | (1 << 5) | (1 << 6) | (1 << 7);P2 &= ~((1 << 0) | (1 << 1) | (1 << 2) | (1 << 3)); while(1){P2 ^= 0x0F;delay(10000); }while(1){} }在裸机程序中无法使用标准库函数（如sleep），必须自行实现延时函数void delay(unsigned int n)//0-65535。
p2 = ~(1 << 0) 和p2 = &~(1 << 0) 一个是&=，一个是=，这两个的区别是，&=是其他位不变，指定为清零，而=是指定不考虑原来p2的值，直接赋值。
以下这段代码是流水灯，先让灯循环从0位跑到7位，再倒回来再次闪烁。
While（1）
{
for(i = 0; i < 8; ++i)
{
P2 =~(1 << i);delay(0x3000);
}
for(i = 6; i > 0; --i)
{
P2 =~(1<< i);delay(0x3000);
}
}采用低电平点亮LED，是因单片机驱动能力有限，拉低电平比拉高更省力。限流电阻（1KΩ）的作用是防止电流过大烧毁电路，根据欧姆定律计算最大电流约为5mA。
SFR（特殊功能寄存器）是Keil C51的方言，用于定义具有固定地址的内存空间，可直接操作硬件。

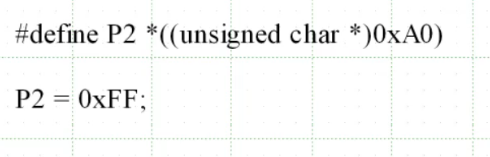

也可以这样表示，首先找到0xA0的位置，然后把空间的数据当成一个基类型来看，最后将空间变为0xFF
寄存器的本质是具有固定地址的内存空间，通过向特定地址写入数据来控制硬件状态。
点灯是输出，按键算输入

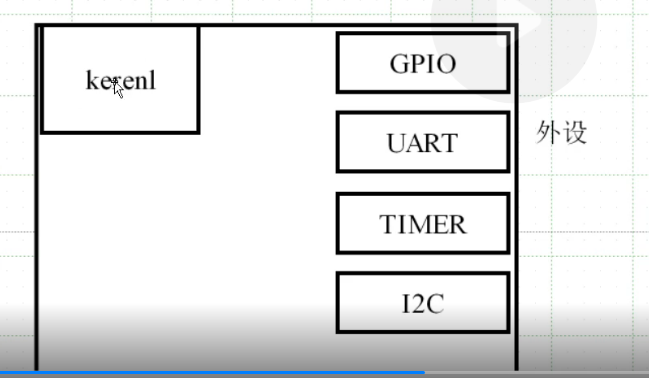

kernl是内核，右边四个是外设，p1，p0这些属于gpio

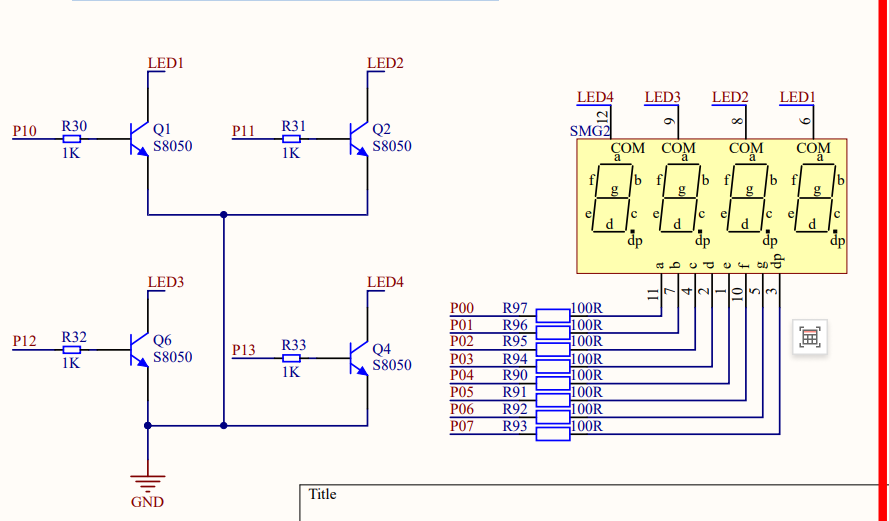

动态数码管，由此可见，这八个发光二极管的负极都连在了LED1上，所以是共阴极数码管，所有发光二极管的阴极连接在一起形成公共阴极。然后abcdef接在阳极，例如要让a亮，就把p00制高位。LED1234再制高低电平时主要是由左边的，例如p10来控制LED1，将p10制位高电平，则LED1导通，接地，变为低电平
void bit_select(int n)//0-3
{
P1 &= ~(0x0F << 0);
P1 |= (1 << n);
}
unsigned char t[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};这是0-9的表示方法。
这段代码是将ledn制成低电平。
在上面显示一个数字
void bit_select(int n)//0-3
{
P1 &= ~(0x0F << 0);
P1 |= (1 << n);
}
void segment_select(int n) //0-9
{
unsigned char t[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};
P0 = t[n];
delay(100);//保证二极管导通
P0 = 0;
delay(100);//消影
}
void show_number(int n)
{
int t = 0;
while(n)
{
bit_select(t++);
segment_select(n % 10);
n = n / 10;
}
}
int main()
{
while(1)
{
show_number(1234);
}
}
