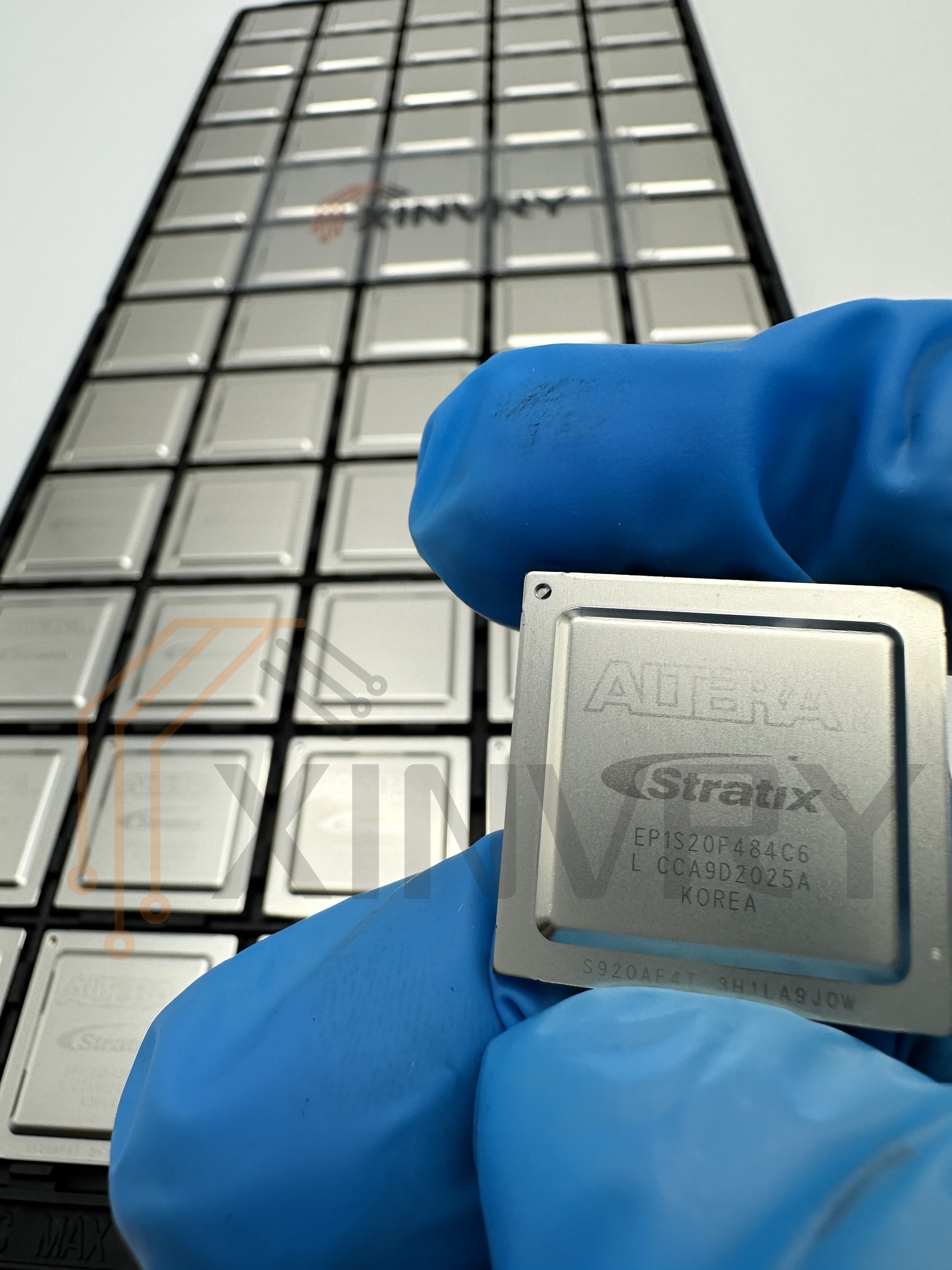

EP1S20F484C6 Altera Stratix FPGA
EP1S20F484C6 Altera Stratix 系列 FPGA 中的一款经典器件，面向需要中高密度逻辑与强大片上存储的数字信号处理与通信类应用。该器件属于早期的 Stratix 器件家族，提供数万级别的逻辑单元与较大容量的片上 RAM，适合当时需要大量并行运算和高性能定制协议实现的系统。
从资源规模看，EP1S20F484C6 的逻辑资源并不以百万门级为单位，而是在十万以下的级别：器件包含约 1,846 个逻辑块（LABs），合计约 18,460 个逻辑元件（Logic Elements），这在早期 Stratix 家族中属于中等偏上的容量。它在片上提供了接近 1.67Mbit 的 RAM 资源（约 1,669,248 位），这些 RAM 以多种块大小组织，支持多端口访问与 FIFO 实现，有利于构建高吞吐的流数据队列与片上缓存。器件引脚方面提供约 361 路可用 I/O，可满足多路并行外设和总线接口的需求。以上规格来源于器件规格与分销商技术条目，可以作为工程选型时的参考基线。
在功能构成上，Stratix 家族（包含 EP1S20）引入了面向 DSP 的硬件加速单元和多粒度的片上内存结构。该器件内建高性能乘法器与专用乘累加资源，适用于超过通用逻辑实现效率的数字滤波、FFT 及其它信号处理算法。Stratix 系列还采用了所谓的 TriMatrix 内存结构（多种尺寸的 RAM 块组合），以便高效支持真双端口 RAM 与 FIFO 需求，降低设计者为实现复杂缓存而占用过多逻辑资源的代价。除此之外，器件提供丰富的时钟资源（多路全局时钟与区域时钟资源），便于在多时钟域大规模并行设计中进行稳定的时钟分配与抖动控制。
以下是关于 Altera 推出的 Stratix 系列 FPGA型号选型：
EP1SGX40GF1020I6 EP1S30F1020I6N EP1S10F780C7
EP1SGX40GF1020C6N EP1S30F1020C7 EP1S10F780
EP1SGX40DF1020C7 EP1S30F1020C6N EP1S10F672I7
EP1SGX40DF1020C6 EP1S30F1020C6 EP1S10F672C7N
EP1SGX40DF1020C5 EP1S25F780I6N EP1S10F672C7
EP1SGX40DF1020 EP1S25F780I6 EP1S10F672
EP1SGX25FF1020I6N EP1S25F780C7N EP1S10F484I6N
EP1SGX25DF672I6 EP1S25F780C7 EP1S10F484I6
EP1SGX25DF672C6N EP1S25F780C6 EP1S10F484C6N
EP1SGX25DF1020C6 EP1S25F780C5 EP1S10F484C6
EP1SGX10DF672I6 EP1S25F672I7N EP1S10F484
EP1SGX10DF672C6 EP1S25F672I7 EP1S10B672C7
EP1SGX10CF672C6N EP1S25F672C8N EP1S10B672C6
EP1S80F1508I7 EP1S25F672C8 EP1S20F672
EP1S80F1508C6 EP1S25F672C7N EP1S20F484I6N
EP1S80F1020C7 EP1S25F672C7 EP1S20F484I6
EP1S80F1020C6 EP1S25F672 EP1S20F484I5N
EP1S80F1020C5N EP1S25F1020C7N EP1S20F484C6N
EP1S80B956C7 EP1S25F1020C7 EP1S20F484C6
EP1S80B956C6 EP1S25F1020C6N EP1S20F484C5N
EP1S60F1020I6N EP1S25F1020C6 EP1S10F780I6
EP1S60F1020I6 EP1S25F1020C5 EP1S40F1020I6
EP1S60F1020C7 EP1S20F780I6 EP1S40F1020C7N
EP1S60F1020C6 EP1S20F780C7N EP1S40F1020C5
EP1S60F1020C5 EP1S20F780C7 EP1S40B956I6
EP1S60F1020 EP1S20F780C6 EP1S30F780I6
EP1S40F780C8N EP1S20F780C5N EP1S30F780C8N
EP1S40F780C8 EP1S20F780C5 EP1S30F780C7
EP1S40F780C7N EP1S20F780 EP1S30F780
EP1S40F780C6 EP1S20F672I7N EP1S20F672C7
EP1S40F780C5N EP1S20F672C7N EP1S20F672C6N
EP1S40F780C5 EP1S40F780
