图解软件系统组成

这是基于 ​​PlantUML​​ 绘制的软件系统组成部分思维导图，聚焦技术路线与文件类型的对应关系，采用分层架构展示核心模块：

@startmindmap
* **软件系统组成部分*** **一、核心技术栈*** 后端技术* 技术路线: Python Web 框架* 文件类型: `.py` (入口文件、业务逻辑)* 示例: `app.py`, `init_db.py`* 数据库技术* 技术路线: 关系型数据库（SQLite/MySQL）* 文件类型: `.sql` (初始化脚本), `.db` (数据库文件)* 示例: `init_database.sql`, `app.db`* 前端技术* 技术路线: HTML 模板 + CSS/JS 渲染* 文件类型: `.html` (模板文件), `.css` (静态样式)* 示例: `templates/dashboard.html`, `static/style.css`* 依赖管理* 技术路线: Python 包管理 (pip)* 文件类型: `.txt` (依赖清单)* 示例: `requirements.txt`* **二、文件结构体系*** 入口文件* 技术路线: 应用启动与路由定义* 文件类型: `.py`* 示例: `app.py`, `startup.py`* 视图层* 技术路线: 模板引擎渲染 (Jinja2/Thymeleaf)* 文件类型: `.html`* 示例: `templates/login.html`, `templates/index.html`* 静态资源* 技术路线: 前端资源托管* 文件类型: `.css`, `.js`, `.png`, `.txt`* 示例: `static/main.css`, `static/logo.png`* 数据持久化* 技术路线: ORM 映射 / 原生 SQL* 文件类型: `.sql` (DDL/DML), 数据库文件* 示例: `init_database.sql`, `db.sqlite3`* 配置管理* 技术路线: 环境变量 / 配置文件* 文件类型: `.env`, `.ini`, `.yaml`* 示例: `.env.production`, `config.yaml`* 工具脚本* 技术路线: 自动化部署 / 初始化* 文件类型: `.bat` (Windows), `.sh` (Linux), `.py`* 示例: `start_app.bat`, `init_db.py`, `deploy.sh`* **三、运行支撑体系*** 开发环境* 技术路线: 虚拟环境隔离* 文件类型: 无（目录结构）* 示例: `venv/`, `.venv/` (Python 虚拟环境)* 运行时* 技术路线: WSGI/ASGI 服务器* 文件类型: 无（进程服务）* 示例: `gunicorn`, `uvicorn` (服务进程)* 调试工具* 技术路线: 断点调试 / 日志追踪* 文件类型: `.log` (日志文件)* 示例: `app.log`, `error.log`* **四、部署交付体系*** 打包发布* 技术路线: 单文件打包 / 容器化* 文件类型: 可执行文件, `.dockerfile`* 示例: `app.exe` (PyInstaller), `Dockerfile`* 配置管理* 技术路线: 环境隔离配置* 文件类型: `.env`, `docker-compose.yml`* 示例: `.env.dev`, `docker-compose.prod.yml`* 监控体系* 技术路线: 日志聚合 / 性能监控* 文件类型: 无（服务集成）* 示例: Prometheus, ELK Stack (日志系统)
@endmindmap

思维导图结构说明：

1. ​​核心技术栈​​

   按技术分层（后端/数据库/前端/依赖），明确每层对应的技术路线和典型文件扩展名，例如：

   • 后端框架对应 .py入口文件（如 app.py）

   • 数据库脚本对应 .sql初始化文件（如 init_database.sql）

2. ​​文件结构体系​​

   按功能模块分类（入口/视图/静态资源等），每个模块包含：

   • 技术路线（如“模板引擎渲染”对应 Jinja2）

   • 文件类型（如 .html模板文件）

   • 具体示例（如 templates/dashboard.html）

3. ​​运行支撑与部署​​

   覆盖开发环境（虚拟环境）、运行时（服务器进程）、部署工具（Docker），体现从开发到上线的技术链路。

理解跑起来原理

要理解软件系统各模块如何连接并跑起来，可从 流程串联 和 技术协作 两个维度拆解，结合 PlantUML 展示执行链路：

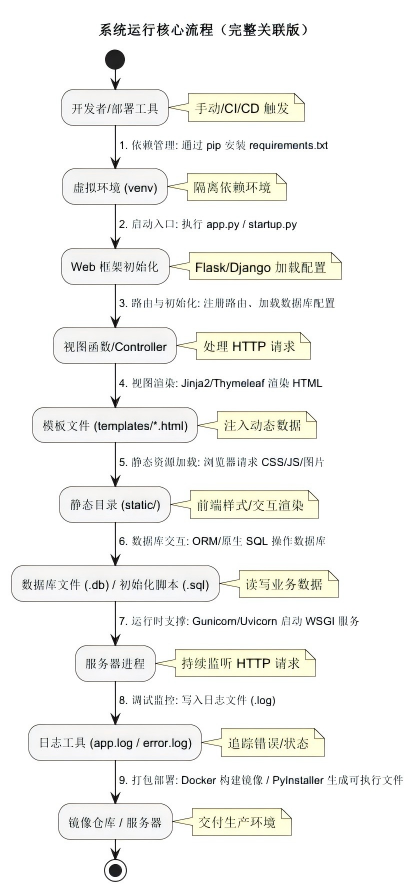

一、核心执行链路（PlantUML 流程图）

plantuml

@startuml
title 系统运行核心流程（完整关联版）
start
:开发者/部署工具;
note right: 手动/CI/CD 触发
-> 1. 依赖管理: 通过 pip 安装 requirements.txt;
:虚拟环境 (venv);
note right: 隔离依赖环境
-> 2. 启动入口: 执行 app.py / startup.py;
:Web 框架初始化;
note right: Flask/Django 加载配置
-> 3. 路由与初始化: 注册路由、加载数据库配置;
:视图函数/Controller;
note right: 处理 HTTP 请求
-> 4. 视图渲染: Jinja2/Thymeleaf 渲染 HTML;
:模板文件 (templates/*.html);
note right: 注入动态数据
-> 5. 静态资源加载: 浏览器请求 CSS/JS/图片;
:静态目录 (static/);
note right: 前端样式/交互渲染
-> 6. 数据库交互: ORM/原生 SQL 操作数据库;
:数据库文件 (.db) / 初始化脚本 (.sql);
note right: 读写业务数据
-> 7. 运行时支撑: Gunicorn/Uvicorn 启动 WSGI 服务;
:服务器进程;
note right: 持续监听 HTTP 请求
-> 8. 调试监控: 写入日志文件 (.log);
:日志工具 (app.log / error.log);
note right: 追踪错误/状态
-> 9. 打包部署: Docker 构建镜像 / PyInstaller 生成可执行文件;
:镜像仓库 / 服务器;
note right: 交付生产环境
stop
@enduml

二、模块连接方式拆解

1. 入口与路由：启动串联

• 连接逻辑：入口文件（如 app.py）通过 路由定义（Flask/Django 的 @app.route 或路由表），将 URL 映射到业务逻辑（视图函数），完成 “请求 → 处理” 的第一步串联。
• 技术体现：Python Web 框架的路由机制，让用户访问 /login 时，精准调用 login() 函数。

2. 视图与模板：渲染串联

• 连接逻辑：视图函数处理完数据后，通过 模板引擎（Jinja2/Thymeleaf）渲染 HTML 文件，注入动态数据（如用户信息），生成完整页面返回前端。
• 技术体现：return render_template('index.html', user=user) 把 Python 变量 user 传递给 index.html，实现前后端数据桥接。

3. 静态资源与前端：展示串联

• 连接逻辑：HTML 模板通过 HTML 标签（<link> 加载 CSS、<script> 加载 JS），从静态资源目录（如 static/）拉取样式和交互逻辑，完成页面美化与动态效果。
• 技术体现：index.html 里的 <link rel="stylesheet" href="static/style.css">，让 CSS 样式生效。

4. 业务逻辑与数据库：数据串联

• 连接逻辑：视图函数或服务层代码，通过 ORM（如 SQLAlchemy）或原生 SQL，操作数据库文件（.db）或初始化脚本（.sql），实现 “数据写入 / 读取” 的闭环。
• 技术体现：db.session.query(User).filter_by(id=1).first()（ORM 方式）或 cursor.execute("SELECT * FROM users")（原生 SQL），完成数据库交互。

5. 运行时与服务器：支撑串联

• 连接逻辑：入口文件启动后，WSGI 服务器（如 Gunicorn）接管进程，维持 HTTP 服务，让代码能持续响应前端请求。
• 技术体现：gunicorn app:app 命令启动服务器，把 Flask 应用 app 挂载到生产环境，替代开发时的 app.run()。

6. 依赖与环境：基础串联

• 连接逻辑：requirements.txt 里的依赖包（如 flask==2.0.0），通过 pip install -r 安装到虚拟环境（venv/），为代码运行提供基础库支持。
• 技术体现：开发时 import flask 不报错，依赖于虚拟环境预先装好对应包。

三、“跑起来” 的完整原理

1. 开发阶段：

   • 开发者写代码 → 依赖管理（requirements.txt）保障环境一致 → 入口文件启动 → 路由分发请求 → 模板渲染页面 → 数据库读写数据 → 静态资源美化交互。

2. 部署阶段：

   • 打包工具（如 Docker）封装代码 + 依赖 → 部署到服务器 → WSGI 服务器启动服务 → 监控 / 日志工具（app.log）追踪状态 → 用户访问 URL 触发完整流程。

简单说，各模块通过 “数据流转” 和 “技术规范” 串联：路由定方向、模板做渲染、ORM 连数据库、静态资源管展示、服务器撑运行，最终让 “写好的代码” 变成 “能交互的应用”。用 PlantUML 流程图可直观看到从 “启动” 到 “页面展示” 的闭环，每个环节靠框架 / 工具的 “约定逻辑”（路由、模板语法等）无缝衔接。
