DeviceNet转Modbus-RTU协议网关详细解读

在后台有同学私信小编让讲讲DeviceNet转Modbus-RTU协议网关，今天小编给大家详细解读下，建议大家收藏哦，以免今后用到的时候找不到。

一，产品主要功能

JH-DVN-RTU疆鸿智能是自主研发的一款DeviceNet从站功能的通讯网关。该产品主要功能是将DeviceNet总线和Modbus-RTU网络连接起来。

本网关连接到DeviceNet总线中做为从站使用，连接到Modbus-RTU总线中做为主站或从站使用。

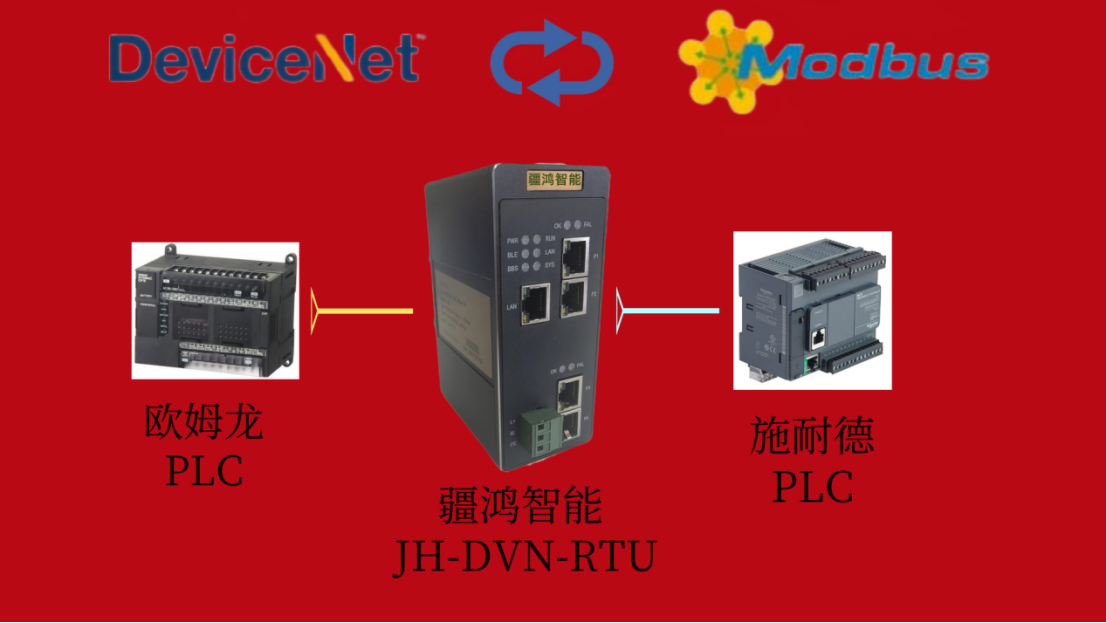

• 典型应用拓扑图

• 三，技术参数

  1、DeviceNet技术参数

  ● DDeviceNet接口为从站，支持 poll 扫描

  ● 支持的波特率：125K, 250K, 500K

  ● DeviceNet网络总线供电

  ● DeviceNet最大输入输出长度：各 128bytes

  ● DeviceNet站地址：0-31

  2、Modbus-RTU技术参数

  ● 网关的Modbus接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

  ● 网关的Modbus接口可通过拨码选择 RS485 接口或 RS232 接口，两种接口二选一工作。

  ● 网关的Modbus波特率支持： 2400、4800、9600、19.2K、38.4K、

  57.6K、 115.2K 等。

  ● 网关的Modbus字符格式及校验位：8 位无校验+1 停止位、8 位+偶校验

  +1 停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。

  ● 网关作为Modbus主站，支持 01H、02H、03H、04H、05H、06H、

  0FH、 10H 号功能。

  ● 网关作为Modbus从站，支持 03H、04H、06H、10H 号功能。网关作为Modbus主站，最多能带 32 个Modbus从站。

  ● DeviceNet接口为从站，支持 poll 扫描

  ● 支持的波特率：125K, 250K, 500K

  ● DeviceNet网络总线供电

  ● DeviceNet最大输入输出长度：各 128bytes

  ● DeviceNet站地址：0-31

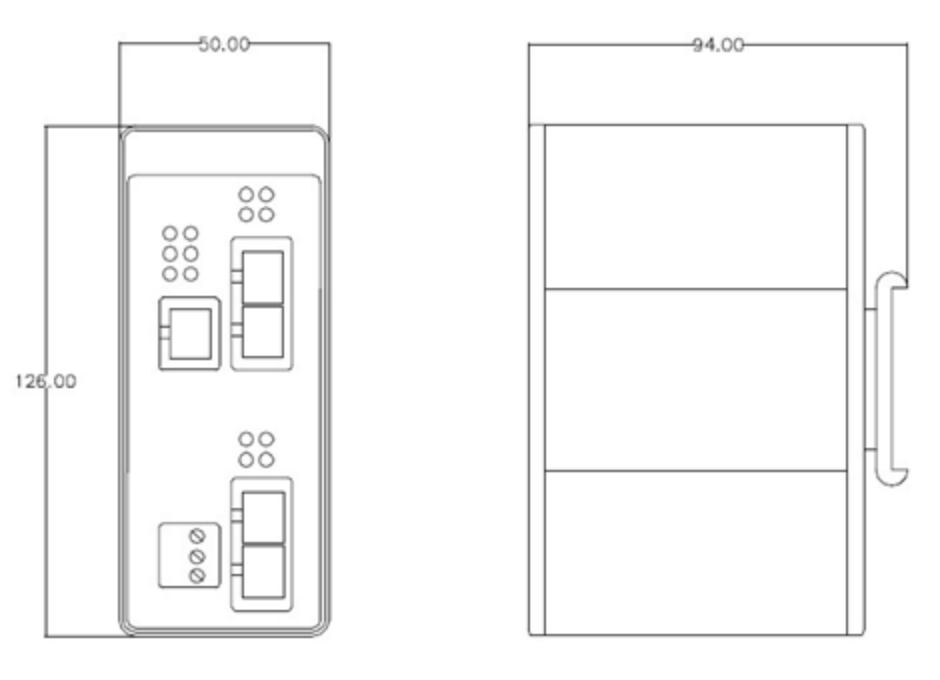

  四，产品尺寸图

•

• 五，端子说明

  3PIN端子L+：电源24V

  3PIN端子M：电源0V

  3PIN端子PE：保护地

  网口LAN：网关下载口

  网口P1和P2：DeviceNet/IP接口

  6PIN端子A+：485信号A

  6PIN端子B-：485信号B

  6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻

  6PIN端子TX：232发送信号

  6PI端子RX：232接收接收

  6PIN端子GND：232口GND

  总结

  以上就是小编为大家总结的DeviceNet转Modbus-RTU协议网关的详细解读，不管您是工程师还是行业专家或是自动化爱好者，都欢迎大家来交流讨论。
