【PCIe EP 设备入门学习专栏 -- 8.1.1 PCIe EP 接口总结】

Overview

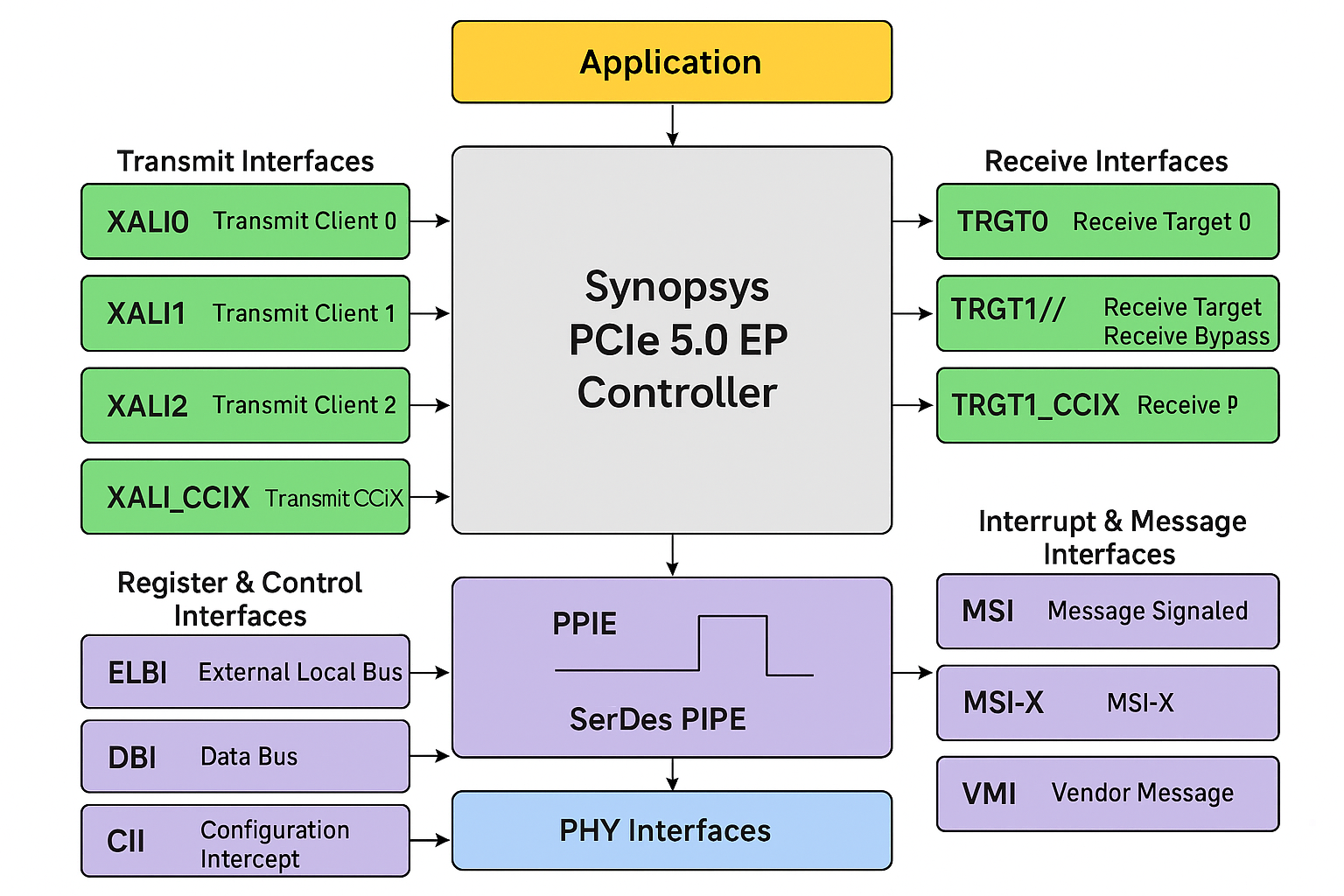

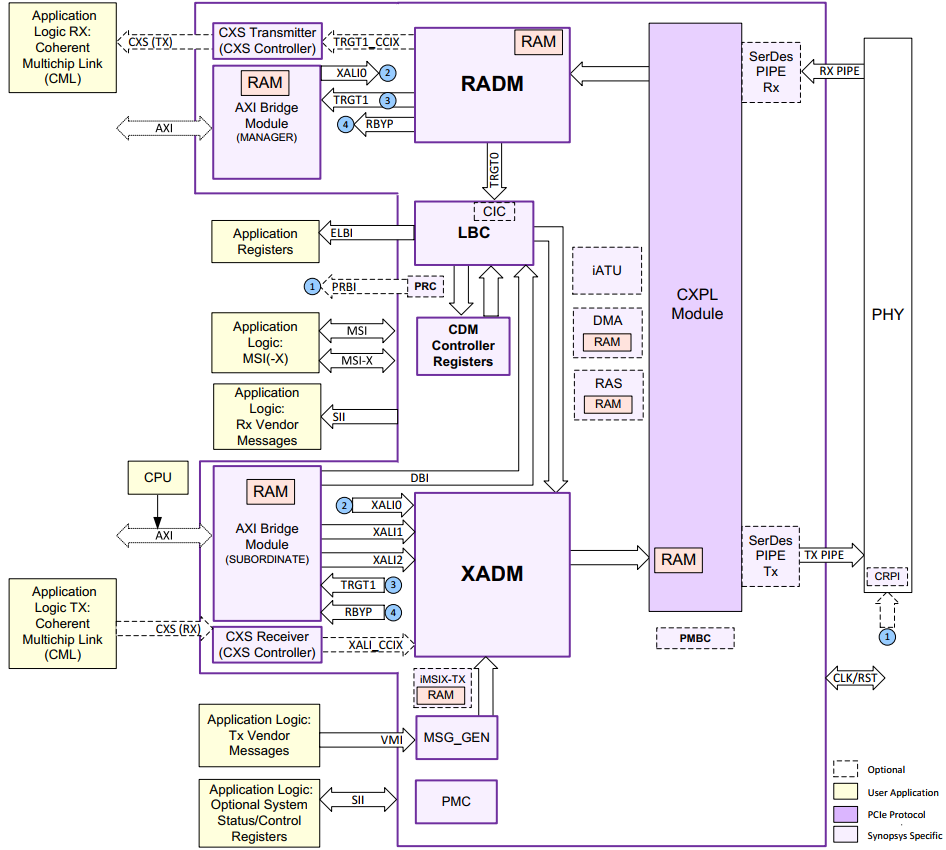

PCIe Endpoint Controller 的各类接口这里做一个详细说明与总结，主要分成 传输 (Transmit)、接收 (Receive)、寄存器/控制类接口 (Register/Control)、中断/消息 (Interrupt/Message)、物理层 (PHY) 等几个类别，便于理解整体架构。

1. Transmit 接口 (应用发起 TLP 方向)

这些接口用于应用层往 PCIe 总线上发送各种 TLP (Transaction Layer Packet)。

• XALI0 (Transmit Client 0)

  • 出口接口之一，用于应用发送出站请求 (Outbound Requests) 或 Completion。

  • 在未使用 AXI Bridge 时直接使用。
