1、前言

Xilinx系列FPGA实现DP视频收发现状：
目前Xilinx系列FPGA实现提供了多种DP视频收发方案；对于纯FPGA而言，需要用到GT高速接口资源实现编解码，但要求UltraScale+及其以上系列FPGA，以DP1.4为例，Xilinx官方提供了基于Video PHY Controller为核心的一整套DP1.4收发方案，此外，还可以直接使用GT高速接口IP核配置为GT-DP编解码模式，或者配置为DP编解码模式；对于Zynq-UltraScale+系列FPGA而言，既可以使用PL端的GT高速接资源做DP1.4视频收发，也可以使用PS端的DP外设做DP1.4视频收发；本博主擅长Xilinx-UltraScale+系列FPGA实现DP1.4视频收发方案设计，本设计采用基于Video PHY Controller为核心的一整套DP1.4收发方案，最高支持3840x2160@60Hz；

工程概述

本设计基于Xilinx系列FPGA的GT告诉接口实现DP1.4工程解决方案，最高支持3840x2160@60Hz；

使用Xilinx-UltraScale+系列FPGA 的GTY高速收发器实现3840x2160@60Hz的DP1.4视频收发实验；DP1.4视频输入源使用台式电脑主机模拟，需要主机具备DP1.4接口，将主机分辨率设置为3840x2160@60Hz，然后用DP1.4线缆连接至FPGA开发板的DP1.4输入接口；然后经过芝加达电子的MCDP6000或者其他同等功能的重定时器芯片实现恢复和重定时高速信号；然后差分视频信号直接连到FPGA的GTY高速收发器；然后调用Xilinx官方的Video PHY Controller IP核接收DP1.4输入视频并做串并转换工作，将原来高速串行信号解串为4路32bit的AXI4-Stream并行数据；然后调用Xilinx官方的Video DisplayPort 1.4 RX Subsystem IP核做DP视频解码工作，解码出120bit的AXI4-Stream视频流；解码后的AXI4-Stream视频流进入Xilinx官方的Video Frame Buffer Write IP核实现图像缓存，该IP优于Xilinx官方的VDMA，可以存RGB10bit像素，图像缓存介质为DDR4；然后调用Xilinx官方的Video Frame Buffer Read IP核实现图像从DDR4中读出；读出后的视频送入Xilinx官方的Video DisplayPort 1.4 Rx TX IP核做DP视频编码工作，并输出4路32bit的AXI4-Stream视频流；然后4路AXI4-Stream视频流进入前面调用的Video PHY Controller IP核做DP1.4视频并串转化工作，将原4路32bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出；DP1.4高速差分信号再进入德州仪器公司的SN65DP141或其他同等功能的驱动芯片，以增强高速信号的输出驱动能力；最后使用DP1.4线缆连接至显示器即可输出显示3840x2160@60Hz视频；

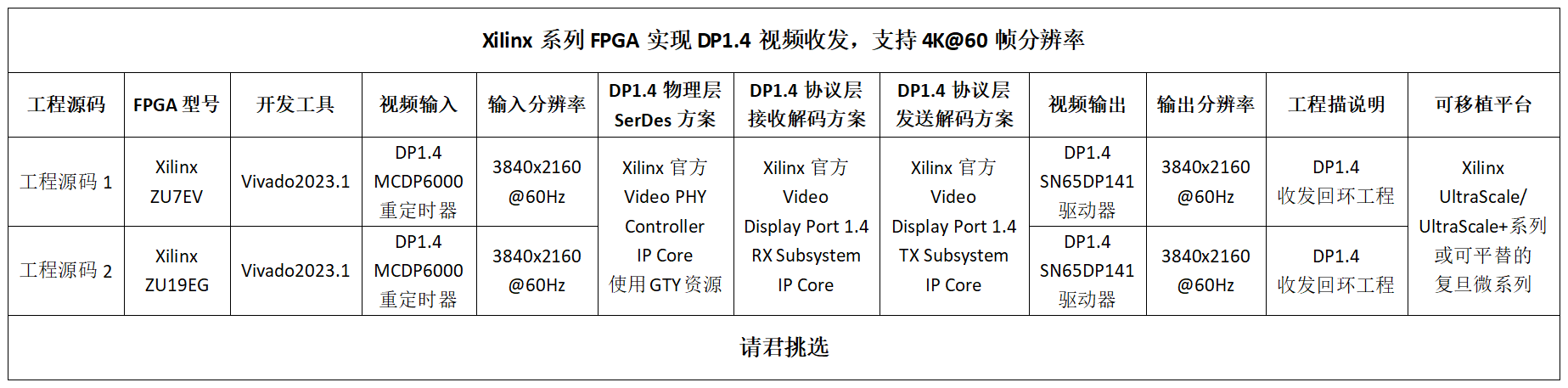

上述IP和IC需要vitis软件配置，所以需要调用MicroBlaze或者Zynq软核；针对目前市面上主流的项目需求，本博客共设计了2套工程源码，详情如下：

现对上述2套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx-Zynq UltraScale+ xczu7ev-ffvc1156-2-i；DP1.4视频输入源使用台式电脑主机模拟，需要主机具备DP1.4接口，将主机分辨率设置为3840x2160@60Hz，然后用DP1.4线缆连接至FPGA开发板的DP1.4输入接口；然后经过芝加达电子的MCDP6000或者其他同等功能的重定时器芯片实现恢复和重定时高速信号；然后差分视频信号直接连到FPGA的GTY高速收发器；然后调用Xilinx官方的Video PHY Controller IP核接收DP1.4输入视频并做串并转换工作，将原来高速串行信号解串为4路32bit的AXI4-Stream并行数据；然后调用Xilinx官方的Video DisplayPort 1.4 RX Subsystem IP核做DP视频解码工作，解码出120bit的AXI4-Stream视频流；解码后的AXI4-Stream视频流进入Xilinx官方的Video Frame Buffer Write IP核实现图像缓存，该IP优于Xilinx官方的VDMA，可以存RGB10bit像素，图像缓存介质为DDR4；然后调用Xilinx官方的Video Frame Buffer Read IP核实现图像从DDR4中读出；读出后的视频送入Xilinx官方的Video DisplayPort 1.4 Rx TX IP核做DP视频编码工作，并输出4路32bit的AXI4-Stream视频流；然后4路AXI4-Stream视频流进入前面调用的Video PHY Controller IP核做DP1.4视频并串转化工作，将原4路32bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出；DP1.4高速差分信号再进入德州仪器公司的SN65DP141或其他同等功能的驱动芯片，以增强高速信号的输出驱动能力；最后使用DP1.4线缆连接至显示器即可输出显示3840x2160@60Hz视频；本设计使用UltraScale-GTY高速收发器，适用于Xilinx-UltraScale+系列FPGA实现DP1.4视频收发应用；

工程源码2

开发板FPGA型号为Xilinx-Zynq UltraScale+ xczu19eg-ffvc1760-2-i；DP1.4视频输入源使用台式电脑主机模拟，需要主机具备DP1.4接口，将主机分辨率设置为3840x2160@60Hz，然后用DP1.4线缆连接至FPGA开发板的DP1.4输入接口；然后经过芝加达电子的MCDP6000或者其他同等功能的重定时器芯片实现恢复和重定时高速信号；然后差分视频信号直接连到FPGA的GTY高速收发器；然后调用Xilinx官方的Video PHY Controller IP核接收DP1.4输入视频并做串并转换工作，将原来高速串行信号解串为4路32bit的AXI4-Stream并行数据；然后调用Xilinx官方的Video DisplayPort 1.4 RX Subsystem IP核做DP视频解码工作，解码出120bit的AXI4-Stream视频流；解码后的AXI4-Stream视频流进入Xilinx官方的Video Frame Buffer Write IP核实现图像缓存，该IP优于Xilinx官方的VDMA，可以存RGB10bit像素，图像缓存介质为DDR4；然后调用Xilinx官方的Video Frame Buffer Read IP核实现图像从DDR4中读出；读出后的视频送入Xilinx官方的Video DisplayPort 1.4 Rx TX IP核做DP视频编码工作，并输出4路32bit的AXI4-Stream视频流；然后4路AXI4-Stream视频流进入前面调用的Video PHY Controller IP核做DP1.4视频并串转化工作，将原4路32bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出；DP1.4高速差分信号再进入德州仪器公司的SN65DP141或其他同等功能的驱动芯片，以增强高速信号的输出驱动能力；最后使用DP1.4线缆连接至显示器即可输出显示3840x2160@60Hz视频；本设计使用UltraScale-GTY高速收发器，适用于Xilinx-UltraScale+系列FPGA实现DP1.4视频收发应用；

本博客详细描述了Xilinx系列FPGA实现DP1.4视频收发的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我已有的FPGA图像处理方案

我的主页目前有FPGA图像处理专栏，改专栏收录了我目前手里已有的FPGA图像处理方案，包括图像缩放、图像识别、图像拼接、图像融合、图像去雾、图像叠加、图像旋转、图像增强、图像字符叠加等等；以下是专栏地址：
点击直接前往

我已有的4K/8K视频处理解决方案

我的主页有FPGA 4K/8K视频处专栏，该专栏有4K/8K视频处理，包括简单的4K/8K视频收发、4K/8K视频缩放、4K/8K视频拼接等等；以下是专栏地址：
点击直接前往

3、详细设计方案

设计框图

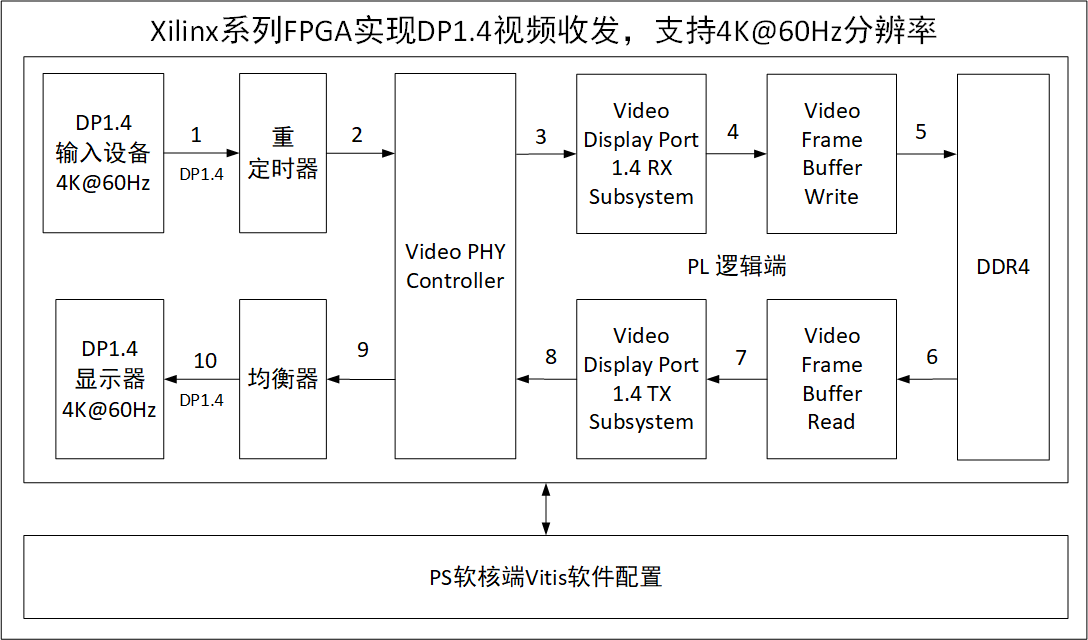

本设计的工程详细设计方案框图如下：

本DP1.4性能参数

Xilinx官方提供的DP1.4物理层架构包括GT控制器和收发子系统，总体而言性能很不错，具体如下：
• Supports multi-stream transport (MST) and single stream transport (SST)
• Dynamic lane support (1, 2, or 4 lanes)
• Dynamic link rate support (1.62/2.7/5.4/8.1 Gb/s)
• Dynamic support for 6, 8, 10, 12, or 16 bits per component (BPC)
• Dynamic support for RGB/YCbCr444/YCbCr422 color formats
• Supports 16-bit Video PHY (GT) interface
• Supports 2 to 8 channel audio with 44/48 kHz sample rates
• Supports HDCP 1.3 and HDCP 2.2 encryption in SST
• Supports native or AXI4-Stream video input interface
• Pixel mode support in native video interface mode
• Supports Linear PCM 2-channel audio format
• Supports single audio stream in MST mode
• Supports SDP packet for static HDR mode
• Supports eDP v1.4b

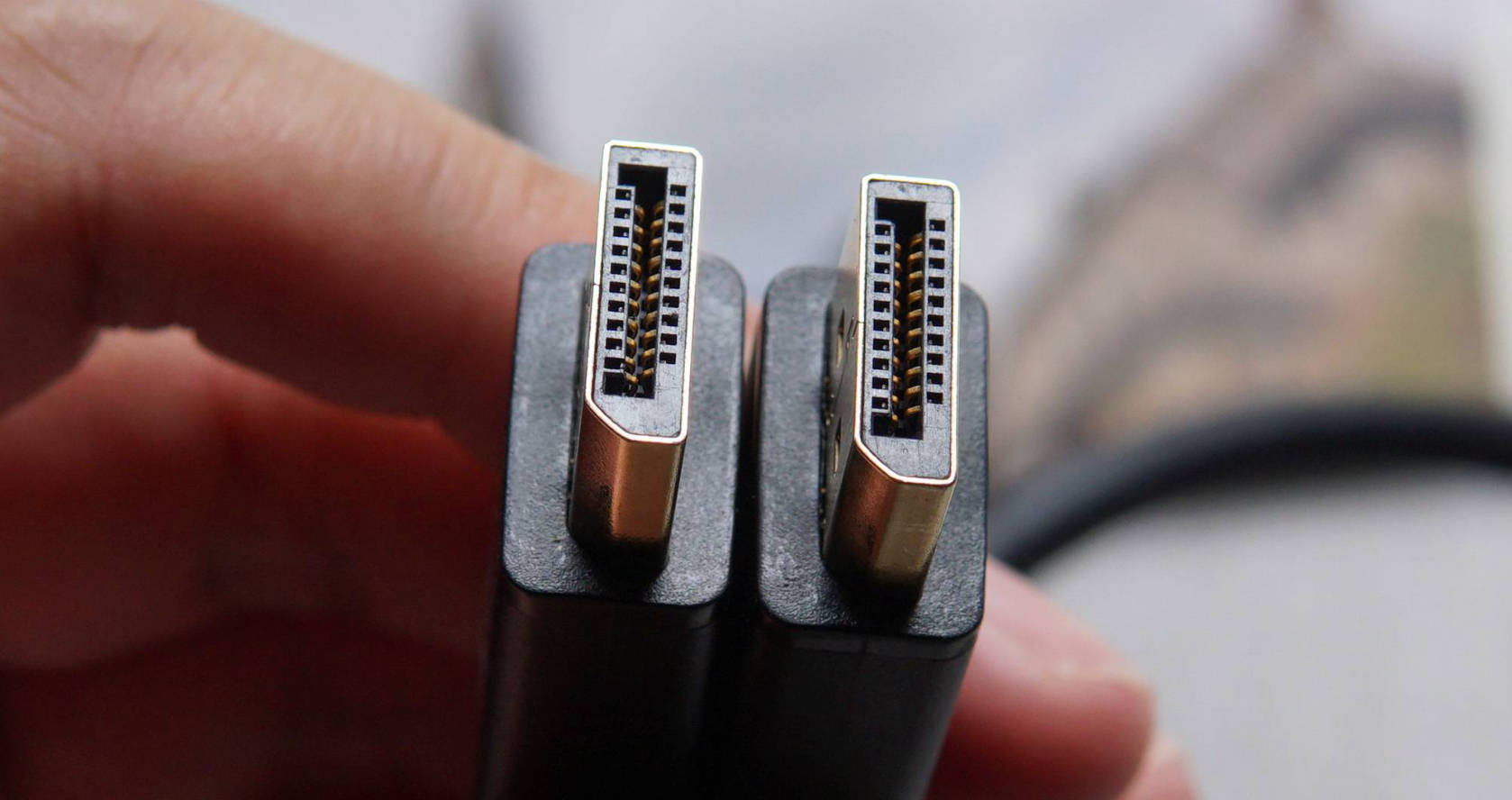

DP1.4视频输入源

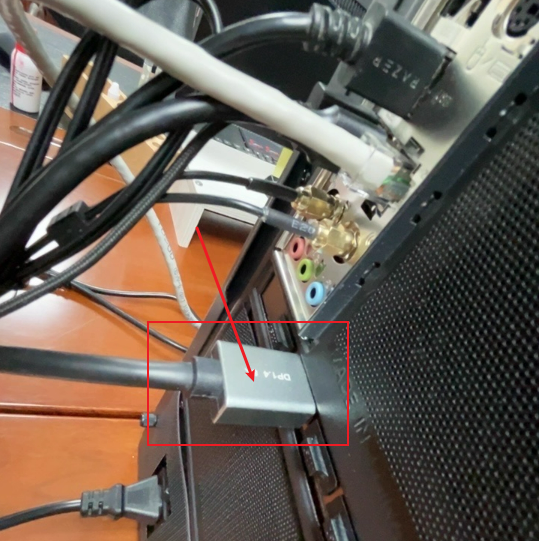

DP1.4视频输入源使用台式电脑主机模拟，需要你的主机满足以下要求：
1、主机具备DP1.4接口
2、主机具备3840x2160@60Hz分辨率
如下：

DP物理层 Video PHY Controller

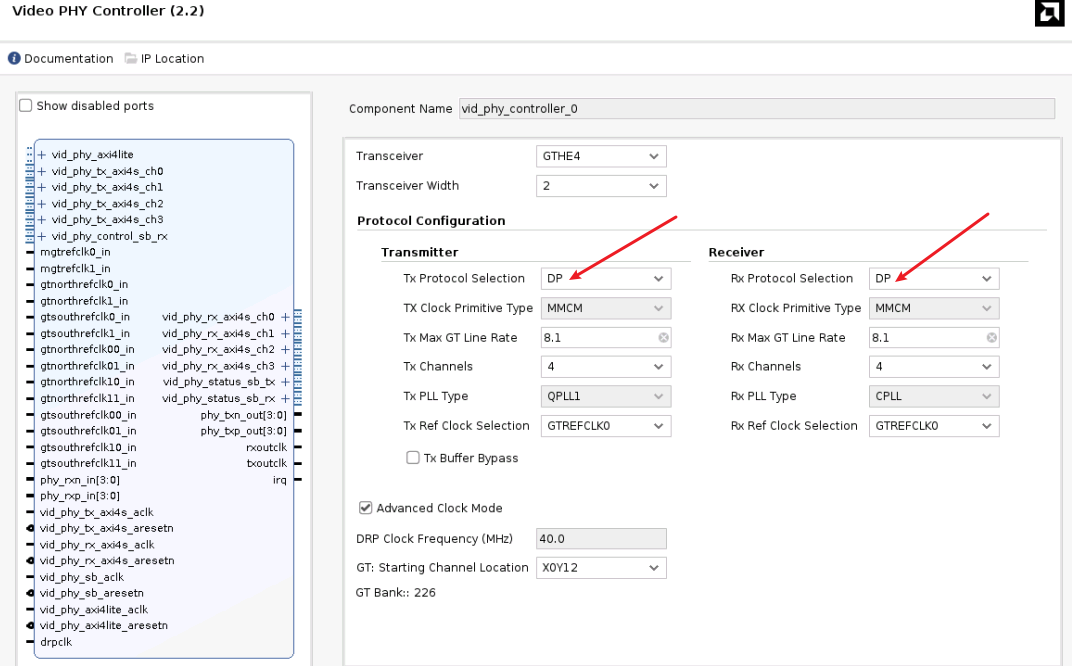

Video PHY Controller可做DP1.4视频的接收和发送的解串与串化；对于DP1.4视频接收而言，可将原来高速串行信号解串为4路32bit的AXI4-Stream并行数据；然后调用Xilinx官方的Video DisplayPort 1.4 RX Subsystem IP核做DP1.4视频的解码工作，解码出AXI4-Stream视频流；对于DP1.4视频发送而言，可将原4路32bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出；以DP1.4收发模式为例，Video PHY Controller配置如下：

该IP需要在Vitis中做进一步详细配置，详情参考VitisC语言软件代码；

DP协议层解码 Video DisplayPort 1.4 Rx Subsystem

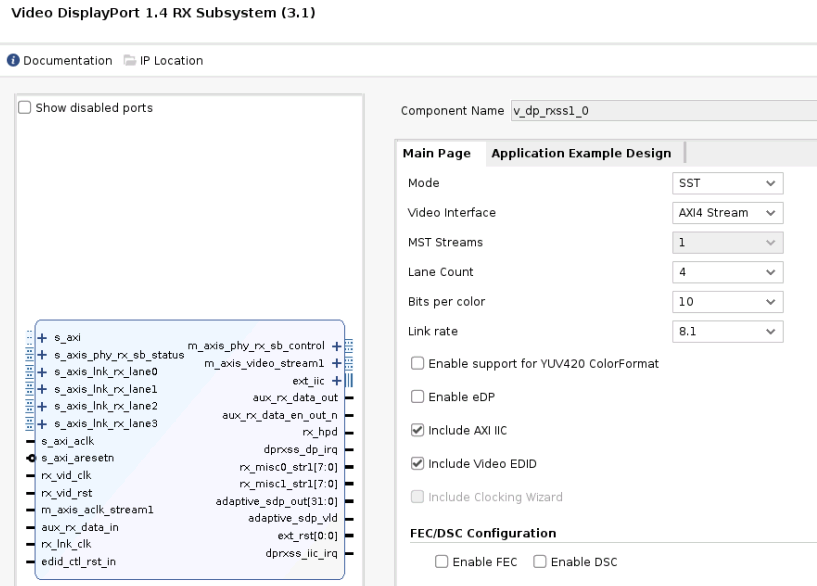

Xilinx官方的Video DisplayPort 1.4 Rx Subsystem IP核主要实现DP1.4视频的解码工作，解码出4路32bit的AXI4-Stream并行数据；Video DisplayPort 1.4 Rx Subsystem配置如下：

该IP需要在Vitis中做进一步详细配置，详情参考VitisC语言软件代码；

DP写缓存 Video Frame Buffer Write

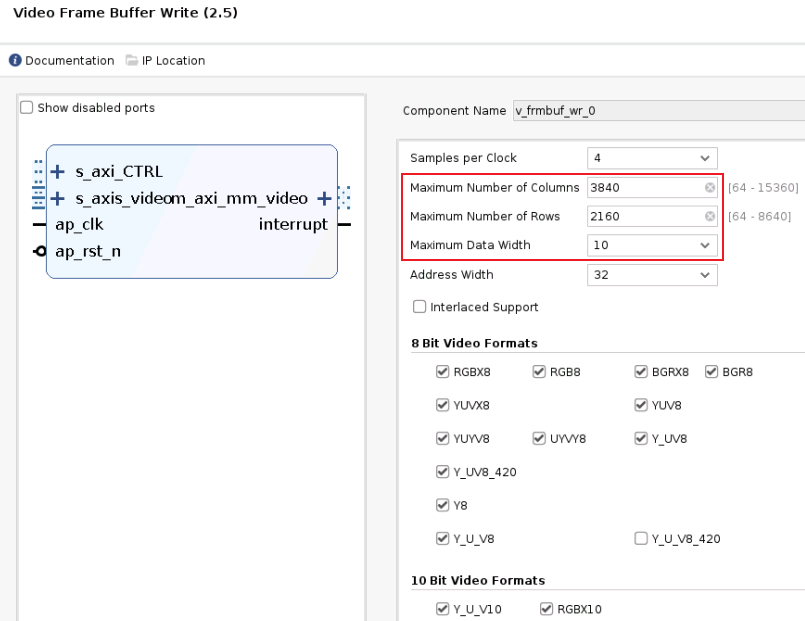

解码后的AXI4-Stream视频流进入Xilinx官方的Video Frame Buffer Write IP核实现图像缓存，该IP优于Xilinx官方的VDMA，可以存RGB10bit像素，图像缓存介质为DDR4；Video Frame Buffer Write配置如下：

该IP需要在Vitis中做进一步详细驱动，详情参考VitisC语言软件代码；

DP读缓存 Video Frame Buffer Read

然后调用Xilinx官方的Video Frame Buffer Read IP核实现图像从DDR4中读出；该IP优于Xilinx官方的VDMA，可以读RGB10bit像素，图像缓存介质为DDR4；Video Frame Buffer Read配置如下：

该IP需要在Vitis中做进一步详细驱动，详情参考VitisC语言软件代码；

DP协议层编码 Video DisplayPort 1.4 TX Subsystem

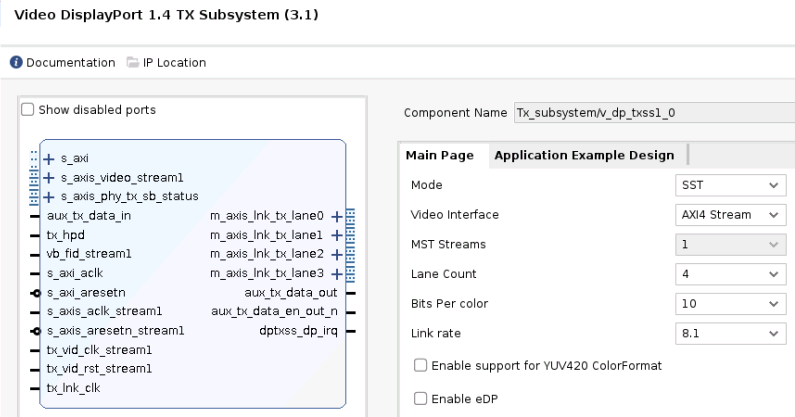

调用Xilinx官方的Video DisplayPort 1.4 Rx TX IP核做DP视频编码工作，并输出4路32bit的AXI4-Stream视频流；Video DisplayPort 1.4 TX Subsystem配置如下：

该IP需要在Vitis中做进一步详细配置，详情参考VitisC语言软件代码；

DP视频输出显示

视频输出显示需要支持4K@60Hz，一般情况下，1千块以内的显示器是不支持的，我是用的是家里的电视机，品牌为小米电视EA55-2022款，你可以查询一下你的电视是否支持4K@60Hz，此外，使用的HDMI线缆也必须支持4K@60Hz，在保证显示线缆和显示器OK的情况下再做输出测试，可以解决很大部分调试排查时间；

vivado逻辑工程源码架构

工程源码架构包括vivado Block Design逻辑设计和vitis SDK软件设计；
以工程源码1为例，Block Design逻辑设计架构截图如下：

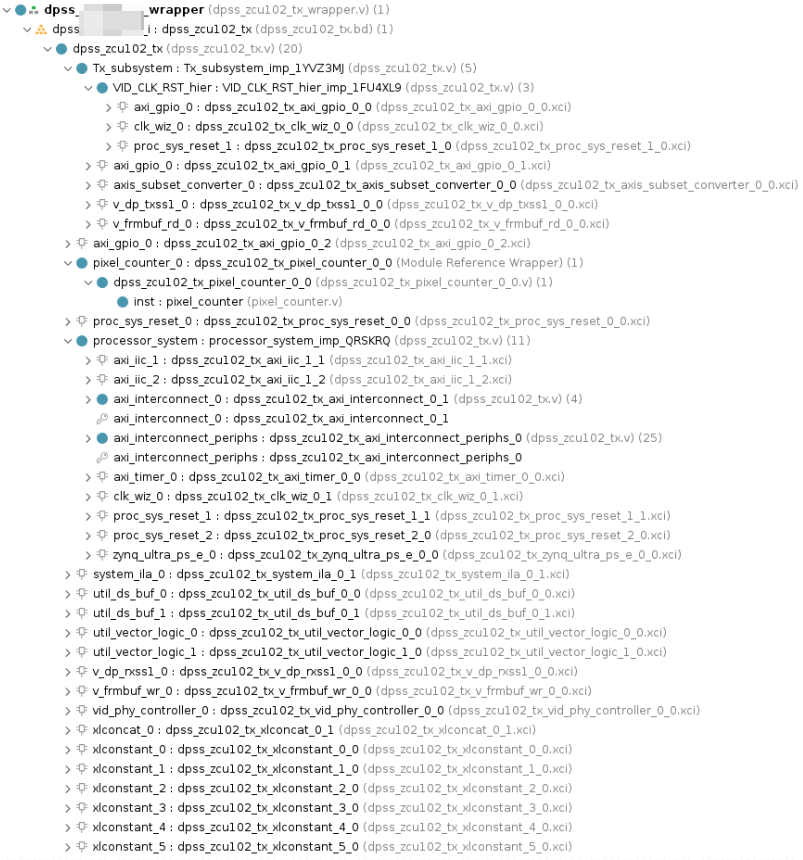

以工程源码1为例，综合后的源码架构如下：

vitis软件工程源码架构

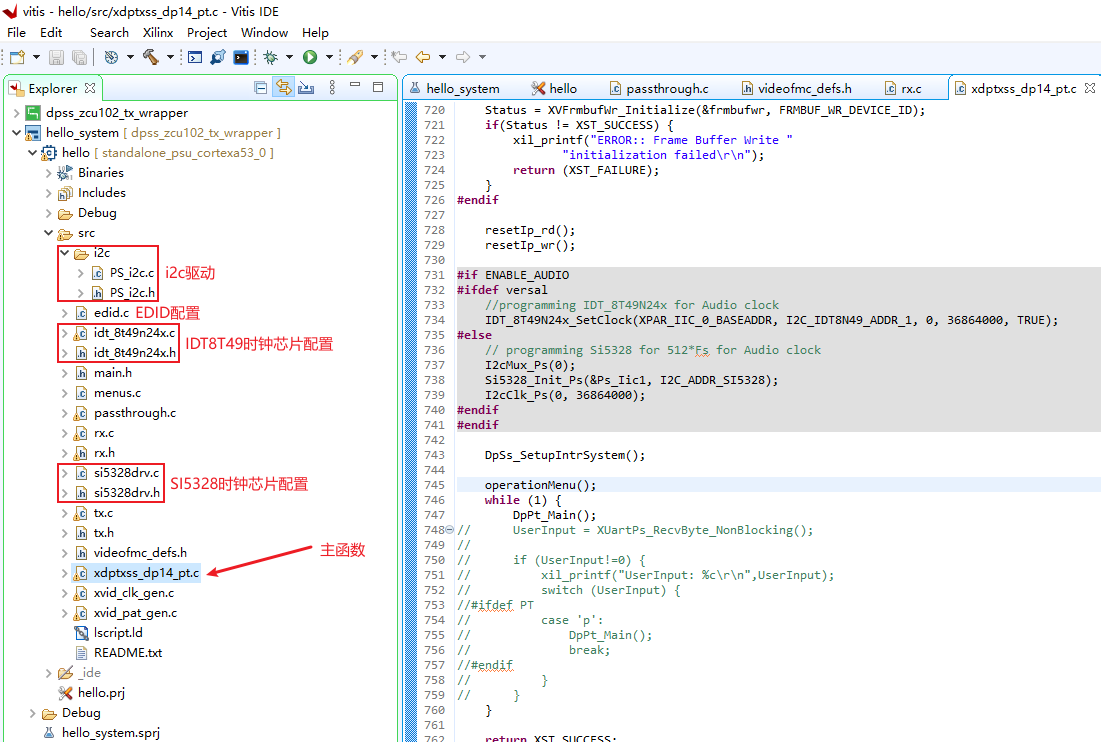

Vitis软件代码如下：

4、Vivado工程源码1详解–>ZU7EV，DP1.4输入转输出版本

开发板FPGA型号：Xilinx-Zynq UltraScale+ xczu7ev-ffvc1156-2-i；
FPGA开发环境：Vivado2023.1；
输入：电脑主机，DP1.4，分辨率3840x2160@60Hz；
输出：小米电视，DP1.4，分辨率3840x2160@60Hz；
DP1.4物理层方案：Xilinx官方的Video PHY Controller IP核，使用GTY高速接口；
DP1.4协议层解码方案：Xilinx官方的Video DisplayPort 1.4 RX Subsystem IP核；
DP1.4协议层编码方案：Xilinx官方的Video DisplayPort 1.4 TX Subsystem IP核；
图像写缓存方案：Xilinx官方的Video Frame Buffer Write IP核；
图像读缓存方案：Xilinx官方的Video Frame Buffer Read IP核；
图像读缓介质：PS端DDR4，也可换为PL端DDR4或DDR3；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现DP1.4视频收发设计能力，以便能够移植和设计自己的项目；

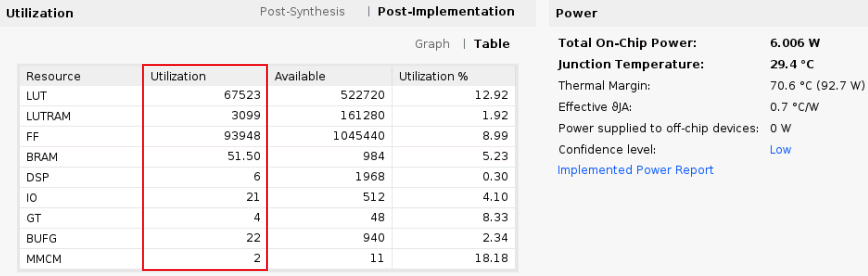

工程的资源消耗和功耗如下：

5、Vivado工程源码2详解–>ZU19EG，DP1.4输入转输出版本

开发板FPGA型号：Xilinx-Zynq UltraScale+ xczu19eg-ffvc1760-2-i；
FPGA开发环境：Vivado2023.1；
输入：电脑主机，DP1.4，分辨率3840x2160@60Hz；
输出：小米电视，DP1.4，分辨率3840x2160@60Hz；
DP1.4物理层方案：Xilinx官方的Video PHY Controller IP核，使用GTY高速接口；
DP1.4协议层解码方案：Xilinx官方的Video DisplayPort 1.4 RX Subsystem IP核；
DP1.4协议层编码方案：Xilinx官方的Video DisplayPort 1.4 TX Subsystem IP核；
图像写缓存方案：Xilinx官方的Video Frame Buffer Write IP核；
图像读缓存方案：Xilinx官方的Video Frame Buffer Read IP核；
图像读缓介质：PS端DDR4，也可换为PL端DDR4或DDR3；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现DP1.4视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

6、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

7、上板调试验证并演示

准备工作

FPGA开发板，推荐使用本博的开发板；
8K输入设备；
8K HDMI显示器或者电视；
HDMI线；
以工程源码1为例，开发板连接如下：

DP1.4视频收发演示

DP1.4视频收发演示如下：

8、福利：工程源码获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。

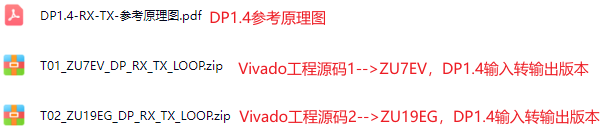

网盘资料如下：
