PRACH物理层详解

1、PRACH简介

2、PRACH时域资源

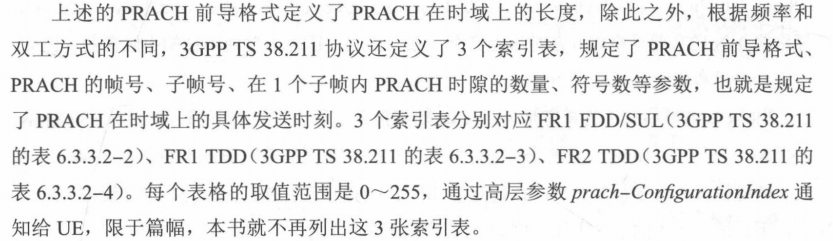

PRACH的时域资源主要由参数“prach-ConfigurationIndex”决定。拿着这个参数的取值去协议38211查表6.3.3.2-2/3/4，需要注意根据实际情况在这三张表中进行选择：

• FR1 FDD/SUL
• FR1 TDD
• FR2 TDD

Random access preambles can only be transmitted in the time resources
given by the higher-layer parameter prach-ConfigurationIndex

以2.6GHz/TDD的NR系统为例，使用prach-ConfigurationIndex参数就去查FR1 TDD的表（38211 6.3.3.2-3）

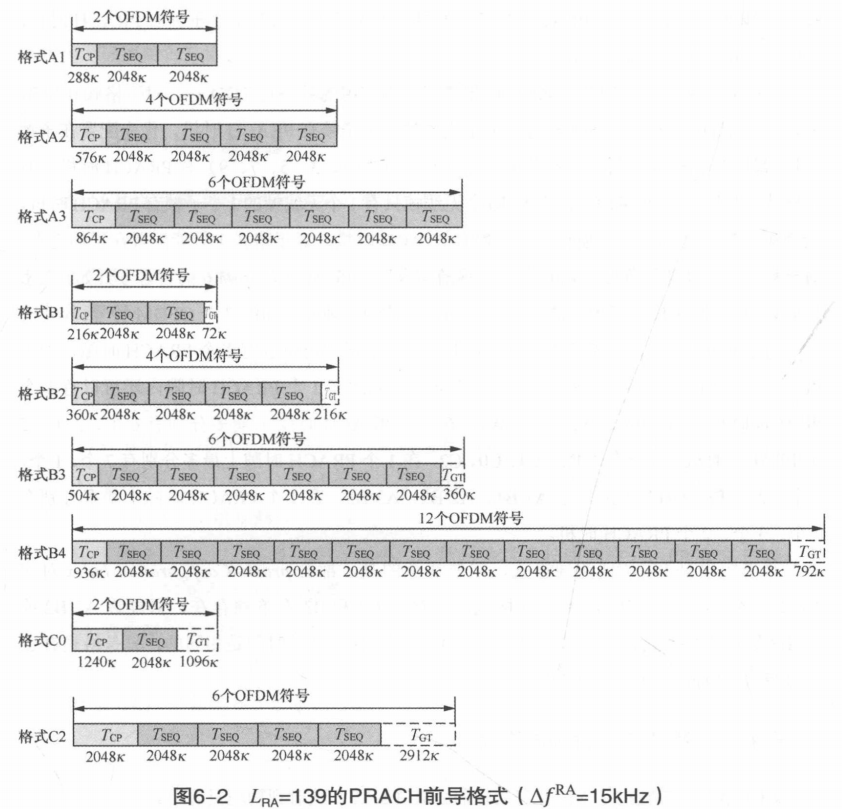

• preamble的format
• SFN（nSFN mod x = y，这个公式其实暗含了PRACH的配置周期，周期为x）
• SubFrame
• Starting symbol
• 1个subframe里面有多少个PRACH slot
• 1个PRACH slot里面有多少个时域的RACH Occasion （RO）
• PRACH duration

这些参数里面前三个没什么异议，对于后面4个的参数是有说法的，主要体现在不同preamble（839 or 139）长度情况下理解有差异，最明显的比如“1个subframe有多少个PRACH slot”和“一个PRACH slot有多少个PO”这两个参数，看看下面两个例子，对于长preamble format 0这
