FastLED库完全指南：打造炫酷LED灯光效果

news 2025/9/2 9:11:38

FastLED库完全指南：打造炫酷LED灯光效果

一、FastLED库概述

FastLED是Arduino平台上最强大的LED控制库之一，支持WS2812B、SK6812、APA102、LPD8806等多种LED灯带。它以其高性能、丰富的功能和优秀的稳定性而闻名。

可参考：Arduino跑马灯程序设计与实现

主要特性：

支持150+种LED芯片
高达1000FPS的刷新率
丰富的颜色和效果函数
低内存占用
精确的时序控制

二、环境搭建与安装

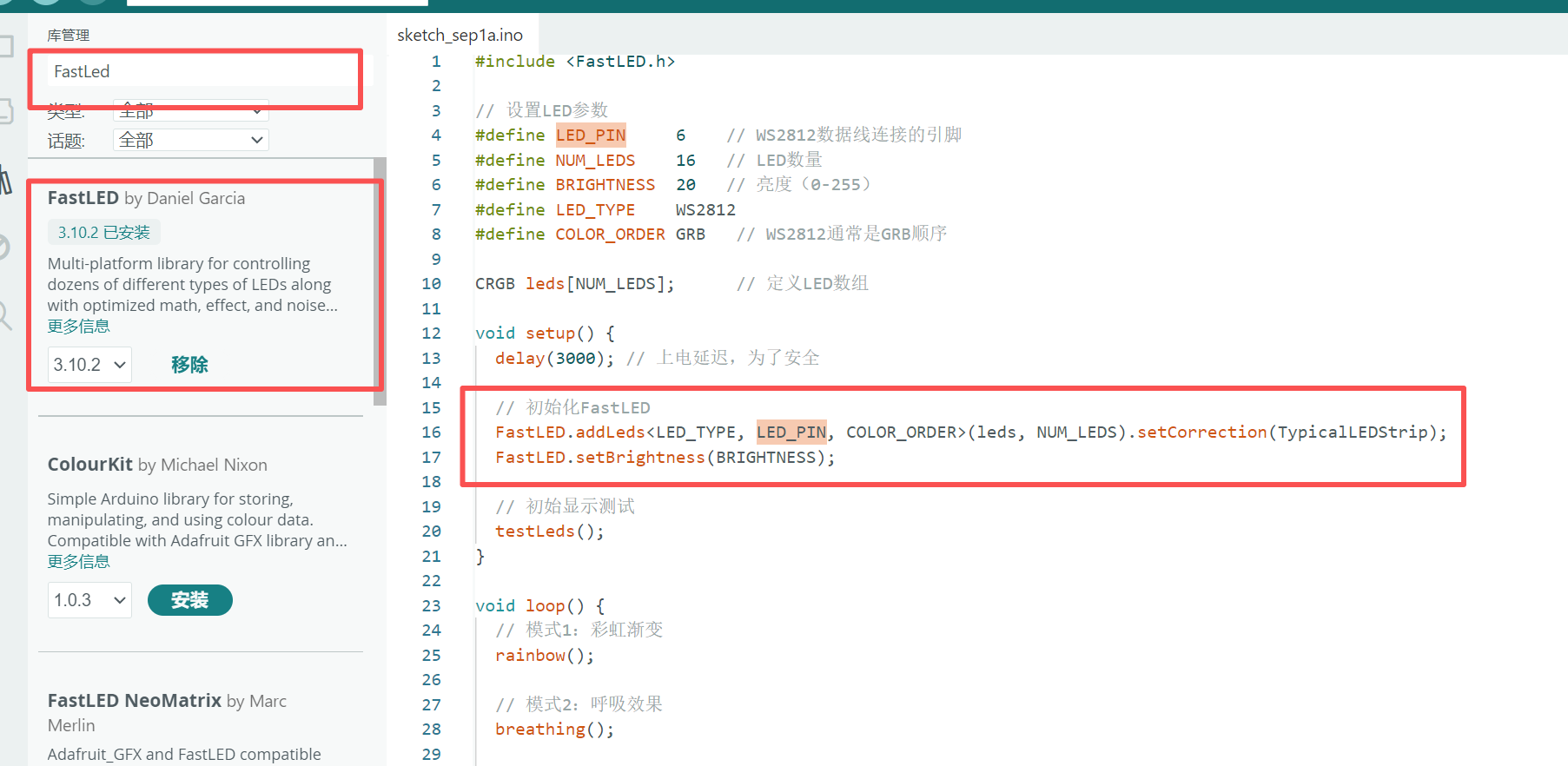

2.1 安装FastLED库

打开Arduino IDE：安装参考：Arduino IDE下载、安装和配置
点击 项目 → 加载库 → 管理库
搜索 “FastLED”
选择最新版本安装

2.2 基础硬件连接

// WS2812B连接方式
// LED灯带：DI → Arduino数字引脚6
//          5V → Arduino 5V（建议外接电源）
//          GND → Arduino GND（共地重要！）

三、核心基础代码详解

3.1 最小完整示例

#include <FastLED.h>// 配置参数
#define LED_PIN     6     // 数据引脚
#define NUM_LEDS    16    // LED数量
#define BRIGHTNESS  100   // 亮度(0-255)
#define LED_TYPE    WS2812B
#define COLOR_ORDER GRB   // 颜色顺序// 创建LED数组
CRGB leds[NUM_LEDS];void setup() {// 初始化延迟，避免上电冲击delay(3000);// 1. 添加LED灯带配置FastLED.addLeds<LED_TYPE, LED_PIN, COLOR_ORDER>(leds, NUM_LEDS).setCorrection(TypicalLEDStrip);  // 颜色校正// 2. 设置全局亮度FastLED.setBrightness(BRIGHTNESS);// 3. 测试所有LEDfill_solid(leds, NUM_LEDS, CRGB::White);FastLED.show();delay(500);fill_solid(leds, NUM_LEDS, CRGB::Black);FastLED.show();
}void loop() {// 主循环内容
}

四、颜色系统深度解析

4.1 三种颜色表示方式

// 1. CRGB结构体 - RGB颜色
CRGB red = CRGB(255, 0, 0);
CRGB green = CRGB::Green;  // 预定义颜色
CRGB blue = CRGB(0x0000FF); // 十六进制// 2. CHSV结构体 - HSV颜色
CHSV hsvRed = CHSV(0, 255, 255);   // 色调(0-255), 饱和度, 亮度
CHSV hsvBlue = CHSV(160, 255, 255);// 3. 颜色转换
CRGB convertedColor;
hsv2rgb_rainbow(CHSV(96, 255, 255), convertedColor);

4.2 颜色操作函数

// 颜色混合
CRGB mixed = blend(CRGB::Red, CRGB::Blue, 128); // 50%混合// 颜色淡化
fadeToBlackBy(leds, NUM_LEDS, 10); // 所有LED淡化10%// 颜色缩放
CRGB dimmed = CRGB(255, 128, 0).nscale8(128); // 亮度减半

五、高级效果实现

5.1 彩虹渐变效果

void rainbow() {static uint8_t hue = 0;  // 静态变量保持状态// 填充彩虹色fill_rainbow(leds, NUM_LEDS, hue, 7); // 7是色相增量// 更新显示FastLED.show();// 移动色相hue++;delay(20);
}

5.2 呼吸灯效果（优化版）

void breathing() {// 使用sin8函数生成平滑波形for(uint16_t i = 0; i < 256; i++) {// 计算亮度：sin8输出0-255，映射到20-150范围uint8_t brightness = map(sin8(i), 0, 255, 20, 150);FastLED.setBrightness(brightness);fill_solid(leds, NUM_LEDS, CRGB::Blue);FastLED.show();delay(15);}
}

5.3 高级跑马灯效果

void advancedRunningLights() {static uint8_t position = 0;// 使用正弦波计算尾巴长度uint8_t tailLength = beatsin8(10, 5, 20); // 动态变化的尾巴// 清除LEDfadeToBlackBy(leds, NUM_LEDS, 50);// 设置主灯leds[position] = CHSV(position * 16, 255, 255);// 创建光晕效果for(int i = 1; i <= tailLength; i++) {int ledPos = (position - i + NUM_LEDS) % NUM_LEDS;uint8_t brightness = 255 / (i + 1);leds[ledPos] = CHSV((position * 16) % 255, 255, brightness);}FastLED.show();position = (position + 1) % NUM_LEDS;delay(50);
}

六、时间与动画控制

6.1 使用millis()非阻塞延迟

unsigned long previousMillis = 0;
const long interval = 1000;  // 1秒间隔void nonBlockingLoop() {unsigned long currentMillis = millis();if (currentMillis - previousMillis >= interval) {previousMillis = currentMillis;// 执行定时任务static uint8_t hue = 0;fill_rainbow(leds, NUM_LEDS, hue++, 7);FastLED.show();}
}

6.2 内置时间函数

// 基于系统时间的动画
void timeBasedEffects() {// 8位节拍函数，参数：BPM(节拍/分钟), 最小值, 最大值uint8_t beat = beatsin8(60, 0, 255); // 60BPM节奏// 使用节拍控制亮度FastLED.setBrightness(beat);// 使用时间控制色相uint8_t hue = millis() / 100; // 每100ms变化1度fill_rainbow(leds, NUM_LEDS, hue, 7);FastLED.show();
}

七、性能优化技巧

7.1 内存优化

// 使用PROGMEM存储常量数据
const CRGBPalette16 myPalette PROGMEM = {CRGB::Red, CRGB::Orange, CRGB::Yellow, CRGB::Green,CRGB::Blue, CRGB::Indigo, CRGB::Violet, CRGB::White,CRGB::Black, CRGB::Gray, CRGB::DarkRed, CRGB::DarkGreen,CRGB::DarkBlue, CRGB::Gold, CRGB::Silver, CRGB::Purple
};// 使用的时候
leds[i] = ColorFromPalette(myPalette, index);

7.2 刷新率优化

void setup() {// 设置更高的刷新率FastLED.setMaxRefreshRate(1000); // 1000Hz最大刷新率
}void loop() {// 减少不必要的show()调用if (needUpdate) {FastLED.show();needUpdate = false;}
}

八、调试与故障排除

8.1 常见问题解决

void debugSetup() {Serial.begin(115200);// 检查LED数量Serial.print("LED数量: ");Serial.println(NUM_LEDS);// 测试每个LEDfor(int i = 0; i < NUM_LEDS; i++) {leds[i] = CRGB::Red;FastLED.show();delay(100);Serial.print("测试LED: ");Serial.println(i);leds[i] = CRGB::Black;}
}

8.2 电源管理

void powerManagement() {// 计算当前功耗（mA）uint32_t power = calculate_max_brightness_for_power_mW(leds, NUM_LEDS, 5000);// 设置功率限制FastLED.setMaxPowerInVoltsAndMilliamps(5, 2000); // 5V, 2000mA限制Serial.print("当前功耗: ");Serial.print(power);Serial.println(" mA");
}

九、综合实战示例

9.1 多模式灯光控制器

#include <FastLED.h>#define LED_PIN     6
#define NUM_LEDS    60
#define BUTTON_PIN  2CRGB leds[NUM_LEDS];
uint8_t currentMode = 0;
uint8_t maxModes = 4;void setup() {FastLED.addLeds<WS2812B, LED_PIN, GRB>(leds, NUM_LEDS);FastLED.setBrightness(100);pinMode(BUTTON_PIN, INPUT_PULLUP);
}void loop() {// 模式切换if (digitalRead(BUTTON_PIN) == LOW) {currentMode = (currentMode + 1) % maxModes;delay(500); // 防抖}// 执行当前模式switch(currentMode) {case 0: modeRainbow(); break;case 1: modeBreathing(); break;case 2: modeRunningLights(); break;case 3: modeFire(); break;}FastLED.show();delay(20);
}// 各种模式实现...
