嵌入式常见架构
1. ARM Cortex-M 系列
ARM Cortex-M 系列是嵌入式领域最主流的架构之一，基于ARMv6-M（Cortex-M0/M0+）、ARMv7-M（Cortex-M3/M4/M7）或ARMv8-M（Cortex-M23/M33），专为低功耗、实时性要求高的应用设计。
- 架构：32位RISC，分为ARMv6-M（基础）、ARMv7-M（高性能）、ARMv8-M（安全增强）。
- 指令集：Thumb（16位，M0/M0+）、Thumb-2（16/32位混合，M3/M4/M7）、ARMv8-M支持TrustZone。
- 性能：
- Cortex-M0/M0+: 0.9 DMIPS/MHz，主频通常<50 MHz。
- Cortex-M3: 1.25 DMIPS/MHz，主频几十到200 MHz。
- Cortex-M4: 1.25–1.27 DMIPS/MHz，含FPU和DSP指令。
- Cortex-M7: 2.14 DMIPS/MHz，含6级流水线、缓存。
- Cortex-M23/M33: 1.0–1.5 DMIPS/MHz，支持安全性。
- 特点：
- 嵌套向量中断控制器（NVIC），低延迟中断处理。
- 低功耗模式（睡眠、深度睡眠）。
- 可选内存保护单元（MPU），M23/M33支持TrustZone。
- Cortex-M4/M7支持浮点运算（FPU）和DSP指令。
- 应用场景：
- 工业控制、电机驱动（M3/M4/M7）。
- 物联网、传感器（M0/M23/M33）。
- 音频处理、高端控制（M4/M7）。
- 代表芯片：

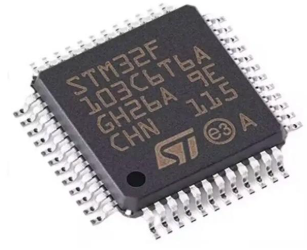

- STM32系列（ST）、LPC系列（NXP）、nRF系列（Nordic）、i.MX RT（NXP）、GD32F系列。
- 优势：生态成熟（工具链、RTOS、库），性能功耗平衡，广泛应用。
- 劣势：授权费用较高，芯片成本可能高于开源架构。
2. RISC-V
RISC-V 是一个开源RISC指令集架构，近年来在嵌入式领域快速增长，因其灵活性和无授权费用受到青睐。
- 架构：32位（RV32I/E）或64位（RV64I），模块化设计。
- 指令集：基础指令集（I）+扩展（M：乘除，F：浮点，A：原子操作，C：压缩指令）。
- 性能：1.0–1.5 DMIPS/MHz，主频几十到几百MHz（视实现）。
- 特点：
- 开源，高度可定制，适合专用芯片设计。
- 支持从超低功耗到高性能的多种实现。
- 生态快速发展，但工具链和库支持不如ARM成熟。
- 应用场景：
- 物联网设备、边缘AI。
- 低成本MCU、定制化SoC。
- 代表芯片：
- SiFive FE310、CH32V系列（WCH）、GD32V（GigaDevice，部分兼容ARM）。
- 优势：无授权费用，灵活 阳性，可定制性强。
- 劣势：生态和工具链仍在发展，兼容性问题可能存在。
3. AVR（Microchip）
AVR 是 Microchip（原Atmel）开发的8位/32位RISC架构，广泛用于低端嵌入式系统和教育领域。
- 架构：8位（AVR8）或32位（AVR32）。
- 指令集：精简单周期指令集。
- 性能：
- 8位AVR：约1 MIPS/MHz，主频16–32 MHz。
- 32位AVR：接近Cortex-M0性能。
- 特点：
- 简单易用，功耗低。
- 丰富外设支持（ADC、PWM、UART）。
- Arduino生态支持，适合初学者和DIY。
- 应用场景：
- 低端控制、传感器、消费电子。
- Arduino开发板（如ATmega328）。
- 代表芯片：ATmega系列（Arduino开发板）、ATtiny系列。
- 优势：低成本、易上手、生态成熟。
- 劣势：8位架构性能有限，复杂任务受限。
4. PIC（Microchip）
PIC 是 Microchip 的嵌入式架构，涵盖8位、16位和32位系列，适用于多种嵌入式应用。
- 架构：
- PIC16/PIC18：8位RISC。
- PIC24/dsPIC：16位，带DSP功能。
- PIC32：32位，基于MIPS架构。
- 指令集：专有指令集，8位和16位以单周期指令为主，32位用MIPS指令集。
- 性能：
- 8位：0.5–1 MIPS/MHz。
- 16位：约1 DMIPS/MHz。
- 32位：1.5–2 DMIPS/MHz。
- 特点：
- 低成本，丰富外设支持。
- dsPIC适合信号处理，PIC32性能较高。
- 应用场景：
- 家电、汽车、工业控制。
- 低端传感器、电机控制。
- 代表芯片：PIC16F、PIC18F、PIC32MX。
- 优势：成本低，应用广泛。
- 劣势：指令集较复杂，功耗优化不如ARM。
5. 8051
8051 是一种经典的8位CISC架构，历史悠久，至今仍用于低成本设备。
- 架构：8位CISC。
- 指令集：复杂指令集，指令周期较长（12周期/指令）。
- 性能：0.1–0.5 MIPS/MHz，主频12–24 MHz。
- 特点：
- 成本极低，简单易用。
- 外设丰富，兼容性强。
- 生态成熟，工具链广泛。
- 应用场景：
- 低端控制、遥控器、简单家电。
- 教育和入门级开发。
- 代表芯片：AT89系列（Microchip）、STC89（STC）。
- 优势：超低成本，快速开发。
- 劣势：性能低，功耗高，架构老旧。
这里就不得不引用那本迷人的书了：

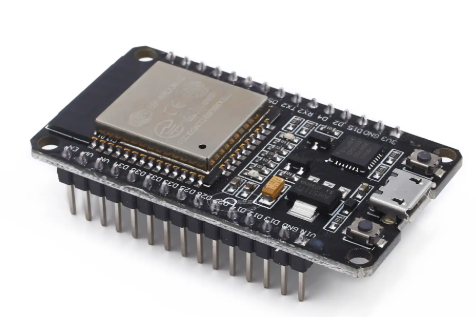

6. ESP32（Xtensa LX6/LX7）
ESP32 是乐鑫（Espressif）基于 Xtensa 架构的32位处理器，专为物联网设计。
- 架构：32位Xtensa LX6/LX7（单核或双核）。
- 指令集：Xtensa专有指令集，支持DSP扩展。
- 性能：约1.2 DMIPS/MHz，主频最高240 MHz。
- 特点：
- 集成Wi-Fi、蓝牙，适合物联网。
- 低功耗模式（ULP协处理器）。
- 开发工具友好（ESP-IDF、Arduino）。
- 应用场景：
- 智能家居、物联网、无线传感器。
- 代表芯片：ESP32、ESP32-S3。
- 优势：无线连接集成，物联网应用强。
- 劣势：功耗稍高，Xtensa生态较小。
7. MIPS
MIPS 是一种32位/64位RISC架构，部分嵌入式设备采用。
- 架构：32位（MIPS32）或64位（MIPS64）。
- 指令集：RISC，高效但普及度低于ARM。
- 性能：1.0–1.5 DMIPS/MHz，主频可达数百MHz。
- 特点：
- 高性能，适合复杂任务。
- 生态较小，工具链支持有限。
- 应用场景：
- 路由器、网关、嵌入式Linux设备。
- 代表芯片：PIC32（部分型号）、Atheros芯片。
- 优势：高性能，适合网络设备。
- 劣势：生态支持弱，功耗较高。
8. PowerPC
-
- 架构：32位/64位RISC。
- 特点：高性能，功耗较高。
- 应用：汽车、工业控制（NXP S32系列）。
- 优势：高性能，适合复杂系统。
- 劣势：成本高，功耗大。
9 Renesas RX/RL78
-
- 架构：RX（32位RISC）、RL78（16位）。
- 特点：汽车和工业专用，功耗低。
- 应用：汽车电子、工业控制。
- 代表芯片：RX62N、RL78/G13。
- 优势：可靠性高，汽车领域强。
- 劣势：生态较封闭。
10 TI MSP430
-
- 架构：16位RISC。
- 特点：超低功耗，适合电池供电。
- 性能：约1 DMIPS/MHz。
- 应用：医疗设备、传感器。
- 代表芯片：MSP430F5xx。
- 优势：极低功耗，适合长期运行。
- 劣势：性能较低，复杂任务受限。
架构对比总结表
| 架构 | 位宽 | 指令集 | 性能 (DMIPS/MHz) | 功耗 | 主要应用场景 | 生态支持 |
|---|---|---|---|---|---|---|
| ARM Cortex-M | 32位 | Thumb/Thumb-2 | 0.9–2.14 | 低到中 | 工业、物联网、消费电子 | 强大 |
| RISC-V | 32/64位 | RISC-V | 1.0–1.5 | 低到中 | 物联网、定制芯片 | 快速发展 |
| AVR | 8/32位 | AVR | 1.0（8位） | 低 | 低端控制、Arduino | 成熟 |
| PIC | 8/16/32位 | PIC | 0.5–2 | 低到中 | 家电、汽车 | 成熟 |
| 8051 | 8位 | CISC | 0.1–0.5 | 中 | 低端控制、教育 | 成熟 |
| ESP32 | 32位 | Xtensa | ~1.2 | 中 | 物联网、无线设备 | 良好 |
| MIPS | 32/64位 | MIPS | 1.0–1.5 | 中到高 | 网络设备、嵌入式Linux | 有限 |
| PowerPC | 32/64位 | RISC | 1.5–2 | 中到高 | 汽车、工业控制 | 有限 |
| Renesas RX/RL78 | 16/32位 | 专有 | 1.0–1.5 | 低 | 汽车、工业 | 有限 |
| TI MSP430 | 16位 | RISC | ~1 | 极低 | 医疗、传感器 | 良好 |
选择建议
- ARM Cortex-M：通用嵌入式应用的首选，生态支持强，性能功耗平衡。
- RISC-V：适合预算有限或需定制化的项目，未来潜力大。
- AVR/8051：适合低成本、简单任务，入门开发友好。
- PIC：家电、汽车等领域性价比高。
- ESP32：物联网和无线连接的理想选择。
- MIPS/PowerPC：适合高性能网络或复杂控制任务。
- MSP430：超低功耗场景（如医疗、传感器）的首选。
