【Linux基础】深入理解计算机启动原理：MBR主引导记录详解

目录

引言

1 硬盘分区初始化概述

1.1 为什么需要硬盘分区

1.2 硬盘分区格式的发展

1.3 分区初始化的基本流程

2 MBR详解

2.1 MBR的定义与位置

2.2 MBR的结构详解

2.3 分区表结构详解

2.4 MBR的工作原理

2.5 MBR的引导程序

3 MBR的局限性

3.1 硬盘容量限制

3.2 分区数量限制

3.3 分区类型限制

4 总结

引言

在计算机系统启动过程中，硬盘作为存储操作系统和数据的介质，其分区格式和引导机制起着至关重要的作用。主引导记录（Master Boot Record，MBR）是硬盘分区初始化的经典格式，也是计算机启动过程中最先执行的硬盘上的程序。

1 硬盘分区初始化概述

1.1 为什么需要硬盘分区

硬盘分区是将物理硬盘划分为多个逻辑区域的过程，其主要目的包括：

• 数据管理：将不同类型的数据（如操作系统、应用程序、用户数据）分开存储
• 系统安全：通过分区隔离提高系统安全性，防止数据损坏影响整个系统
• 性能优化：合理分区可以提高磁盘访问效率
• 多系统共存：支持在同一硬盘上安装多个操作系统

1.2 硬盘分区格式的发展

随着硬盘技术的发展，分区格式也在不断演进：

• MBR（Master Boot Record）：传统的分区方案，起源于早期的PC架构
• GPT（GUID Partition Table）：现代分区方案，解决了MBR的局限性
• 混合分区：在某些系统中，MBR和GPT可以共存

1.3 分区初始化的基本流程

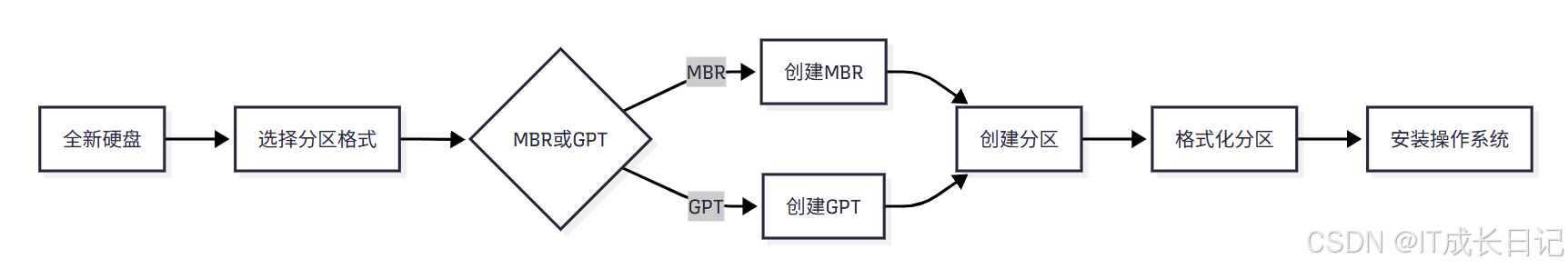

分区初始化流程描述：

• 选择分区格式：根据硬盘大小和需求选择MBR或GPT格式
• 创建主引导记录/全局唯一标识符分区表：根据选择的格式创建相应的分区表
• 创建分区：在硬盘上创建一个或多个分区
• 格式化分区：为每个分区选择文件系统并进行格式化
• 安装操作系统：在分区上安装操作系统或存储数据

2 MBR详解

2.1 MBR的定义与位置

MBR（Master Boot Record，主引导记录）是硬盘分区初始化的一种格式，位于整块硬盘的0磁道0柱面1扇区。这个位置是硬盘的第一个物理扇区，也是BIOS在启动时首先读取的位置。

MBR位置说明：

• 物理位置：硬盘的第一个扇区，对应CHS（柱面-磁头-扇区）地址(0,0,1)
• 逻辑地址：LBA（Logical Block Addressing）0
• 大小：固定512字节
• 内容：包含引导程序、分区表和结束标志

2.2 MBR的结构详解

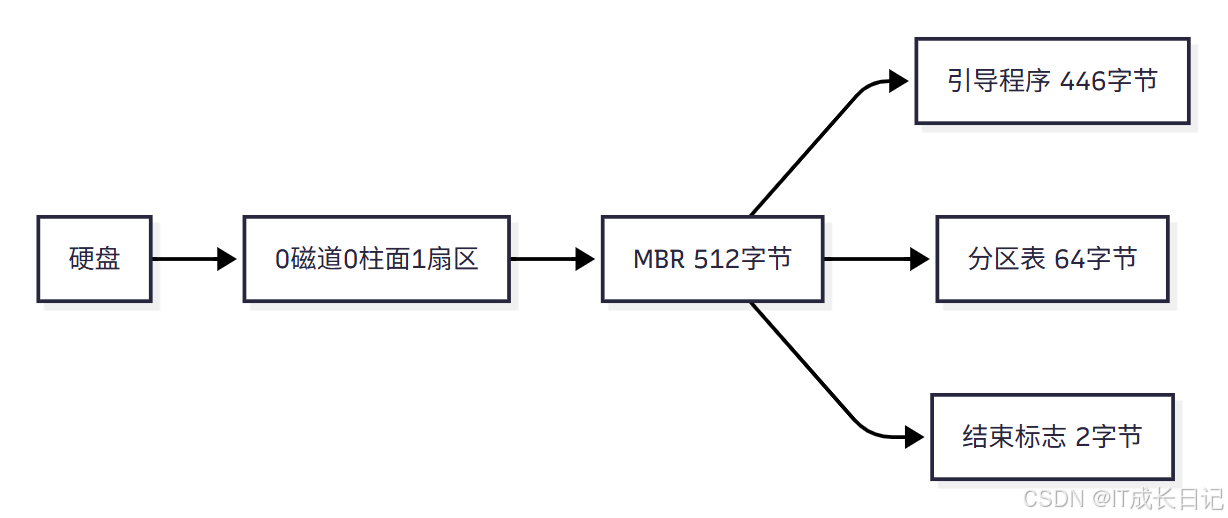

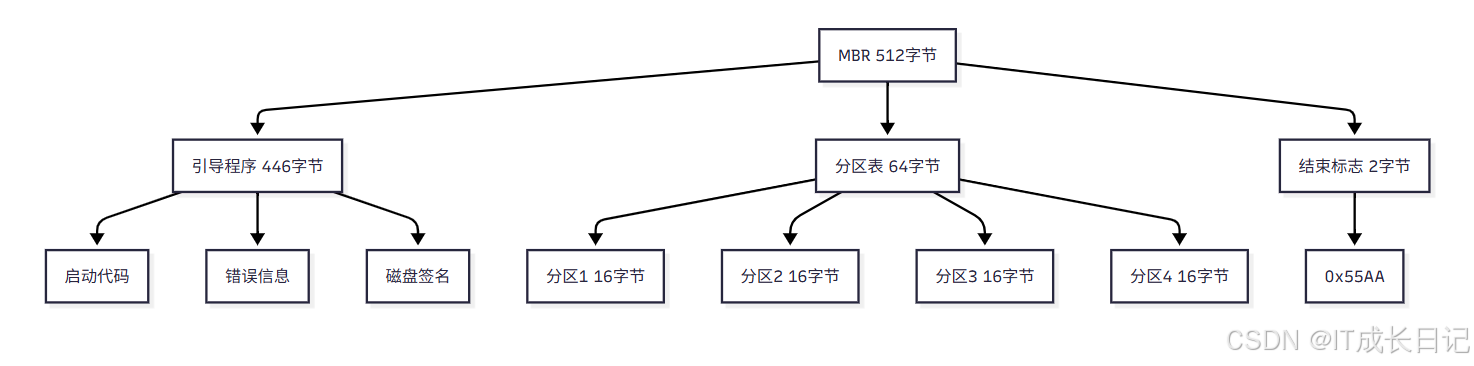

MBR结构详解：

• 引导程序（446字节）：
  • 启动代码：负责加载操作系统的引导程序
  • 错误信息：显示启动错误信息
  • 磁盘签名：标识磁盘的唯一ID

• 分区表（64字节）：
  • 由4个分区项组成，每个分区项16字节
  • 每个分区项包含分区的起始地址、大小和类型等信息
  • 最多支持4个主分区或3个主分区+1个扩展分区

• 结束标志（2字节）：
  • 固定值为"55,AA"（十六进制0x55AA）
  • 用于标识有效的MBR

2.3 分区表结构详解

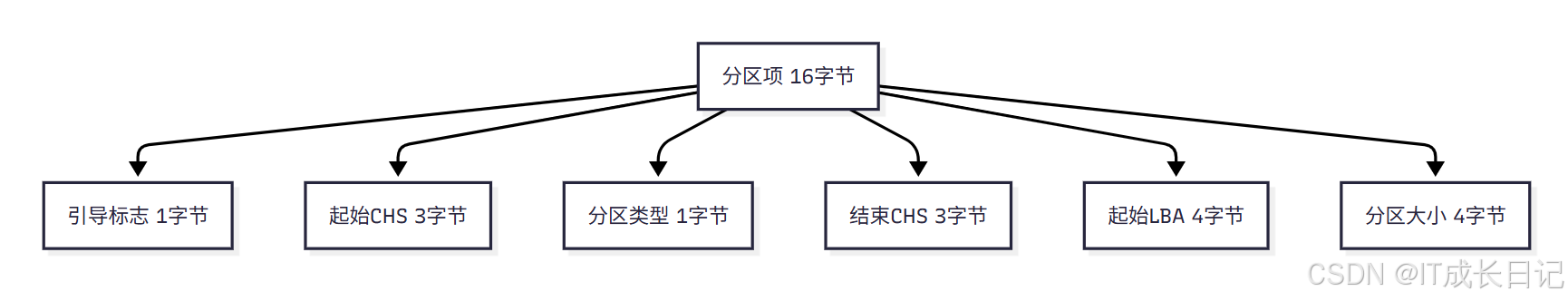

分区项字段说明：

• 引导标志（1字节）：
  • 0x80：表示活动分区（可启动分区）
  • 0x00：表示非活动分区
  • 其他值保留

• 起始CHS（3字节）：
  • 表示分区开始的柱面-磁头-扇区地址
  • 每个字段分别使用1字节、1字节和1字节

• 分区类型（1字节）：
  • 表示分区的文件系统类型
  • 例如：0x07表示NTFS，0x83表示Linux，0x0B表示FAT32等

• 结束CHS（3字节）：
  • 表示分区结束的柱面-磁头-扇区地址

• 起始LBA（4字节）：
  • 表示分区开始的逻辑块地址
  • 使用现代LBA寻址方式

• 分区大小（4字节）：
  • 表示分区的大小（以扇区为单位）
  • 最大支持2^32个扇区，即2TB（512字节/扇区）

2.4 MBR的工作原理

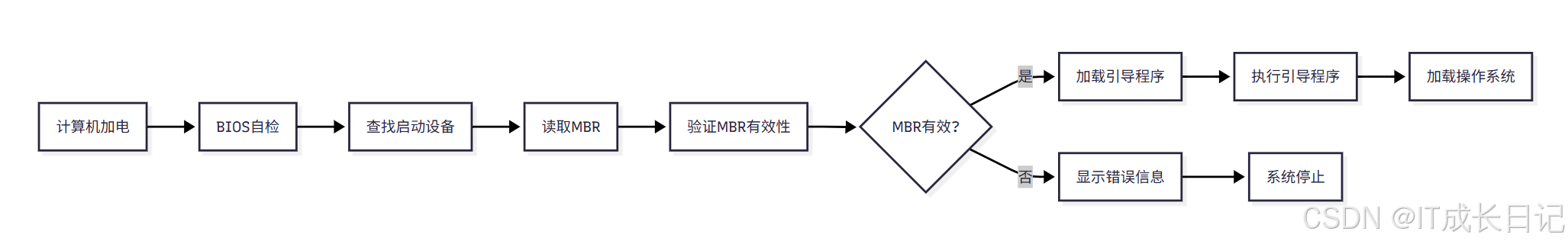

MBR工作流程描述：

• 计算机加电：用户按下电源按钮，计算机开始启动
• BIOS自检：BIOS执行加电自检（POST），检测硬件是否正常
• 查找启动设备：BIOS按照预设的启动顺序查找可启动设备
• 读取MBR：BIOS从启动设备的第一个扇区读取MBR
• 验证MBR有效性：检查MBR的结束标志是否为0x55AA
• MBR有效性判断：
  • 如果MBR有效，加载引导程序
  • 如果MBR无效，显示错误信息并停止启动

• 执行引导程序：CPU执行MBR中的引导程序代码
• 加载操作系统：引导程序加载操作系统的引导扇区，继续启动过程

2.5 MBR的引导程序

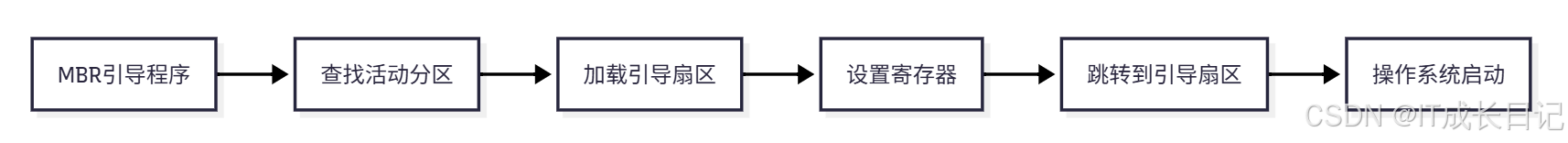

MBR中的引导程序主要负责以下任务：

• 查找活动分区：在分区表中查找标记为活动（0x80）的分区
• 加载引导扇区：从活动分区的第一个扇区加载操作系统的引导扇区
• 移交控制权：将CPU控制权移交给操作系统的引导程序

3 MBR的局限性

3.1 硬盘容量限制

MBR最显著的局限性是其对硬盘容量的限制：

• 最大支持2TB：由于分区大小字段为4字节，最大支持2^32个扇区
• 512字节/扇区：每个扇区512字节，因此最大支持2TB容量
• 超过2TB空间浪费：对于大于2TB的硬盘，剩余空间无法使用

3.2 分区数量限制

MBR在分区数量上也存在限制：

• 最多4个主分区：分区表只有4个16字节的分区项
• 扩展分区方案：可以通过扩展分区和逻辑分区突破限制
• 扩展分区复杂性：扩展分区结构复杂，管理不便

3.3 分区类型限制

MBR使用1字节表示分区类型，限制了支持的文件系统类型：

• 类型标识有限：只能表示256种不同的分区类型
• 新文件系统支持困难：随着新文件系统出现，可能需要重用现有类型
• 兼容性问题：不同操作系统可能对同一分区类型有不同解释

4 总结
