【K8s】整体认识K8s--K8s架构与集群创建过程

K8s架构

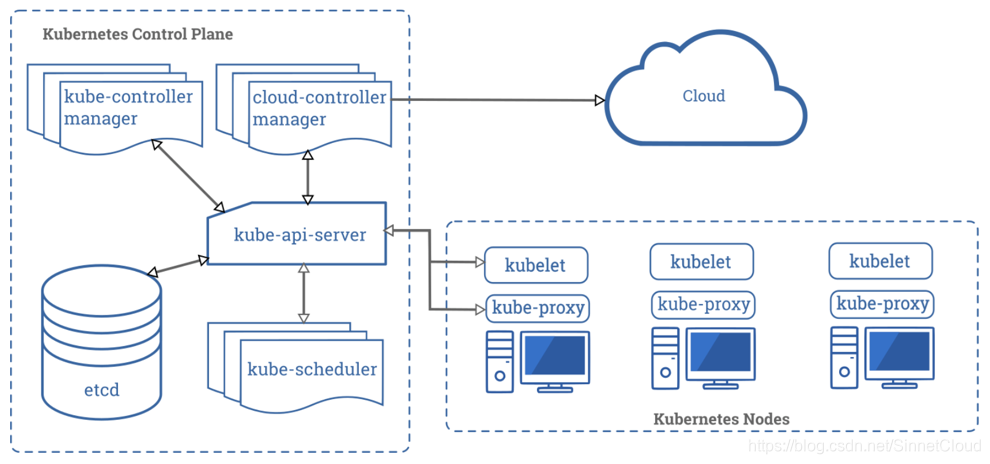

上图是Kubernetes的架构图。

从大的模块看，图中包含Master组件(APIs, scheduler, etc)，Node节点和cloud端。

Master中，包含负责提供API服务的组件kube-apiserver；作为后台数据库的etcd，监听组件kube-scheduler；运行控制器的组件kube-controller-manager。

Node节点中包括运行在各个节点的客户端的kubelet，运行在各个节点的网络代理组件kube-proxy，支持运行容器底层环境的软件Container Runtime。

Cloud端作为集群外部的附加能力，通过与cloud-controller-manager组件对接，扩展k8s集群云上动态扩展的特性。

集群创建过程

1、安装和配置服务器节点

2、在每个节点上安装docker-ce、docker-ce-cli、containerd.io、docker-compose-plugin，部署CRI-docker

3、在每个节点关闭swap分区，加载br-netfilter模块使流量转发到iptables链，安装kubectl、kubeadm、kubelet，集成CIR-docker

4、在master节点上编写kubeadm.yml文件来部署集群，然后使用kubeadm init 命令来创建集群，然后使用kubeadm join命令加入各节点

5、最后，部署网络插件

关于以上部署安装k8s过程中为什么要关闭swap分区？

在虚拟内存管理系统中，虽然交换分区可以增加内存容量，但是磁盘虚拟页面和内存页面的交换会增加磁盘I/O负担，容器自身的运行环境对磁盘的吞吐量有很高的要求，所以，启用交换分区会导致在高负载情况下k8s系统的整体性能下降。

Br_netfiler模块

Br_netfiler这个模块能让网桥上的流量加载到iptables链，从而应用Calico网络规则。iptables是用于节点内部的pod通信，如果不加载这个模块，会影响一个node内的pod之间的通信，但不会影响不同node上的pod之间的通信。因为不同node之间通过虚拟的隧道将数据转发到网卡，直接应用iptables，不涉及桥接设备。后边k8s集群的通信会细说。

kubeadm、kubectl、kubelet

接着说说kubeadm、kubectl、kubelet这几个指令。kubeadm提供了构建集群的指令，kubeadm init 初始化集群。Kubadm join 扩充集群节点。Kubectl是k8s的命令行工具，能够对集群本身进行管理，进行容器化应用的安装和部署。Kubelet在每个节点上运行，与api-server进行通信，监控和维护pod中容器的生命周期，也负责CSI（容器存储接口）和CRI（容器网络接口）的管理。
