主从功能组图示的扩展理解

基于以上图示进行解析。

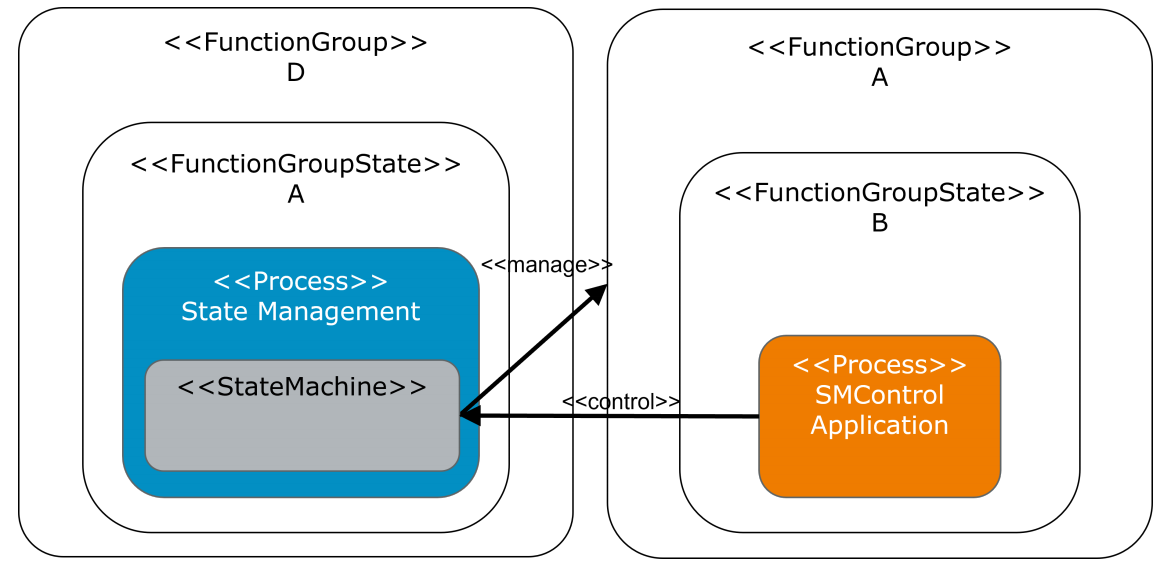

图元解析

• <<FunctionGroup>> D： 一个功能组，例如 VehicleModeManager（车辆模式管理器）。
• <<FunctionGroupState>> A： 这是功能组D内部定义的一个状态。这个状态的名字可能叫 A，但它代表的是一种管理意图，例如 VehicleDriving（车辆行驶中）。关键点：这个状态属于功能组D。
• <<FunctionGroup>> A： 另一个功能组，例如 Infotainment（信息娱乐系统）。
• <<FunctionGroupState>> B： 这是功能组A内部定义的一个状态，例如 ReducedMode（精简模式）。
• <<manage>> (箭头): 表示功能组D的状态机负责管理功能组A的整个状态生命周期。

重新理解：状态映射与管理

这张图描绘的是一种 “主从”或“管理者-客户端” 的关系。功能组D是管理者（Master），功能组A是被管理者（Client）。

其核心工作机制是“状态映射”：

1. 管理者定义宏观状态：
   功能组D（管理者）的内部状态（如图中的状态A）代表的是整个系统或某个域的宏观模式。例如：

   • State A = VEHICLE_DRIVING
   • State B = VEHICLE_PARKED
   • State C = VEHICLE_MAINTENANCE

2. 响应管理者状态变化：
   功能组D的状态机在发生状态迁移时（例如从 PARKED 进入 DRIVING），会触发相应的行动列表（ActionList）。

3. 行动是管理命令：
   在功能组D的状态A（即DRIVING状态）的ActionList中，会包含一个至关重要的行动项（ActionListItem）：
   “强制功能组A切换至状态B”。

4. 客户端执行具体行为：
   这个命令通过ARA::SM API下发。状态管理框架会强制功能组A进行状态迁移。
   功能组A内部的状态B（例如ReducedMode）定义了自己在该状态下要执行的具体操作，比如：

   • ActionListItem 1: 暂停视频播放
   • ActionListItem 2: 调低屏幕亮度
   • ActionListItem 3: 启动语音助手优先模式
     当功能组A被强制进入状态B后，它就会自动执行这些定义好的动作。

工作流程举例

假设：

• 功能组D = VehicleMode（车辆模式）
• 功能组D的状态A = Driving（行驶中）
• 功能组A = Infotainment（信息娱乐）
• 功能组A的状态B = SafeMode（安全模式）

流程如下：

1. 车辆开始行驶，某个传感器或应用触发事件。
2. VehicleMode (D) 状态机 接收到事件，从 Parked 状态迁移到 Driving (A) 状态。
3. 进入 Driving 状态后，执行其配置的 ActionList。
4. 该 ActionList 中有一项：<SetState TargetFunctionGroup="Infotainment" TargetState="SafeMode"/>。
5. 状态管理服务执行此命令，强制 Infotainment (A) 功能组 立即迁移到 SafeMode (B) 状态。
6. Infotainment 功能组进入 SafeMode 状态，随即执行该状态下的 ActionList，自动完成禁用视频、简化UI等操作。

总结与核心要点

这张图的理解是：

1. 状态的所有权是明确的：状态A属于功能组D，状态B属于功能组A。它们在不同的上下文中，只是命名上巧合地使用了A和B。
2. 体现的是触发关系，而非包含关系：功能组D的状态A的激活，会触发一个动作，该动作导致功能组A切换到其自身的状态B。
3. 设计本质：这是一种集中式、命令式的状态管理策略。一个高级别的“管理者”功能组（D）通过其自身的状态变迁，来直接命令和控制其他“从属”功能组（A）的状态，从而实现跨功能组的协同行为。

这种模式非常强大，它允许像“车辆模式”这样的顶层功能组，直接根据驾驶场景（行驶、停车、充电）来统一协调车内所有其他系统的行为（信息娱乐、空调、灯光），是实现复杂车辆功能的基础。
