三极管单电源供电中电阻关系的理解
在单电源供电的三极管电路（以最常见的共发射极放大电路为例）中，$RB >> RC 是确保三极管工作在放大状态、且满足是确保三极管工作在放大状态、且满足是确保三极管工作在放大状态、且满足 VC > VB$（集电极电压高于基极电压）的重要条件之一。这一关系的核心是通过合理分配电源电压，保证三极管的发射结正偏、集电结反偏（放大状态的基本要求）。
一、电路背景与核心需求

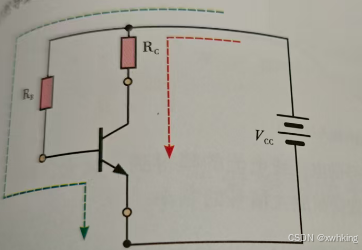

单电源供电时（假设电源电压为 VCCVCCVCC），电路通过电阻 RBRBRB（基极偏置电阻）给基极提供电流 IBIBIB，通过 RCRCRC（集电极负载电阻）形成集电极电压 VCVCVC。三极管放大状态的关键条件是：
-
发射结正偏：VB>VEVB > VEVB>VE（若发射极接地，则 VE=0VE=0VE=0，即 VB>0VB > 0VB>0）。
-
集电结反偏：VC>VBVC > VBVC>VB（集电极电压高于基极电压，确保集电结反向截止，便于收集载流子）。
二、为什么需要 RB>>RCRB >> RCRB>>RC？
要满足 VC > VB，需从基极和集电极的电压分配分析：
- 基极电压 VB 的计算
基极电流 IB 流过 RB 时，会在 RB 上产生压降。根据欧姆定律：
VCC=VB+IB⋅RBV_{CC} = V_B + I_B \cdot R_BVCC=VB+IB⋅RB
（忽略发射结导通电压时，可简化为 $V_B \approx V_{CC} - I_B \cdot R_B $）
- 集电极电压 VC 的计算
集电极电流 IC 流过 RC 时，RC 上的压降为 IC⋅RCI_C \cdot R_CIC⋅RC，因此：
VC=VCC−IC⋅RCV_C = V_{CC} - I_C \cdot R_CVC=VCC−IC⋅RC
（三极管放大时，IC≈β⋅IBI_C \approx \beta \cdot I_BIC≈β⋅IB，β 为电流放大倍数）
- VC > VB 的条件推导
将上述两式代入 VC>VBV_C > V_BVC>VB：
VCC−IC⋅RC>VCC−IB⋅RBV_{CC} - I_C \cdot R_C > V_{CC} - I_B \cdot R_BVCC−IC⋅RC>VCC−IB⋅RB
化简得：
IB⋅RB>IC⋅RCI_B \cdot R_B > I_C \cdot R_CIB⋅RB>IC⋅RC
代入 IC=β⋅IBI_C = \beta \cdot I_BIC=β⋅IB，约去 IB 后：
RB>β⋅RCR_B > \beta \cdot R_CRB>β⋅RC
由于 β 通常为几十到几百（如 50~200），实际设计中为了确保该条件成立，会取 RB 远大于 RC（例如 RB 是 RC 的 10~100 倍），即使 β 较大时仍能满足 RB>β⋅RCR_B > \beta \cdot R_CRB>β⋅RC，从而保证 VC>VBV_C > V_BVC>VB。
三、总结
-
单电源供电时，三极管的基极电压 VBVBVB 和集电极电压 VCVCVC均由 VCCVCCVCC 分压得到。
-
RB >> RC 的本质是通过较大的基极电阻，使基极电流 IBIBIB 产生的压降（IB・RBIB・RBIB・RB）远大于集电极电流 ICICIC 产生的压降（IC・RCIC・RCIC・RC）。
-
最终确保集电结反偏（VC>VBVC > VBVC>VB），使三极管工作在放大状态，而非饱和状态（饱和时 VC<VBVC < VBVC<VB）。
这一设计原则在共发射极放大电路、开关电路等单电源三极管电路中广泛应用，是电路正常工作的基础。
