实现自己的AI视频监控系统-第一章-视频拉流与解码2

news 2025/8/21 13:40:21

文章目录

前言（代码直接参考第二部分第三小节）
一、抓包工具wireshaker的安装与使用
二、第二章：拉流（Streaming）技术深度解析
- 1. RTSP 协议交互深度剖析
- 2. RTP 数据包结构与解析
- - 2.1 H.264 在 RTP 中的打包方式 (RFC 6184)
  - 2.2 H.264 与 H.265 (HEVC) 核心技术区别
  - 2.3 RTCP 协议的作用
- 3. 拉流拆包的完整示例代码展示（不喜欢基础知识直接看这里）
总结
下期预告

前言（代码直接参考第二部分第三小节）

在上一小节的内容中，我们简要介绍了拉流和解码两个基本过程，拉流即建立与网络摄像仪的通讯，获取实时传输的数据，解码则是将传递的数据恢复成人眼观察到的彩色图像，本小节将深入拉流模块，介绍完整的拉流过程。

一、抓包工具wireshaker的安装与使用

在开始之前，本节将分享常用的抓包工具wiresharker。

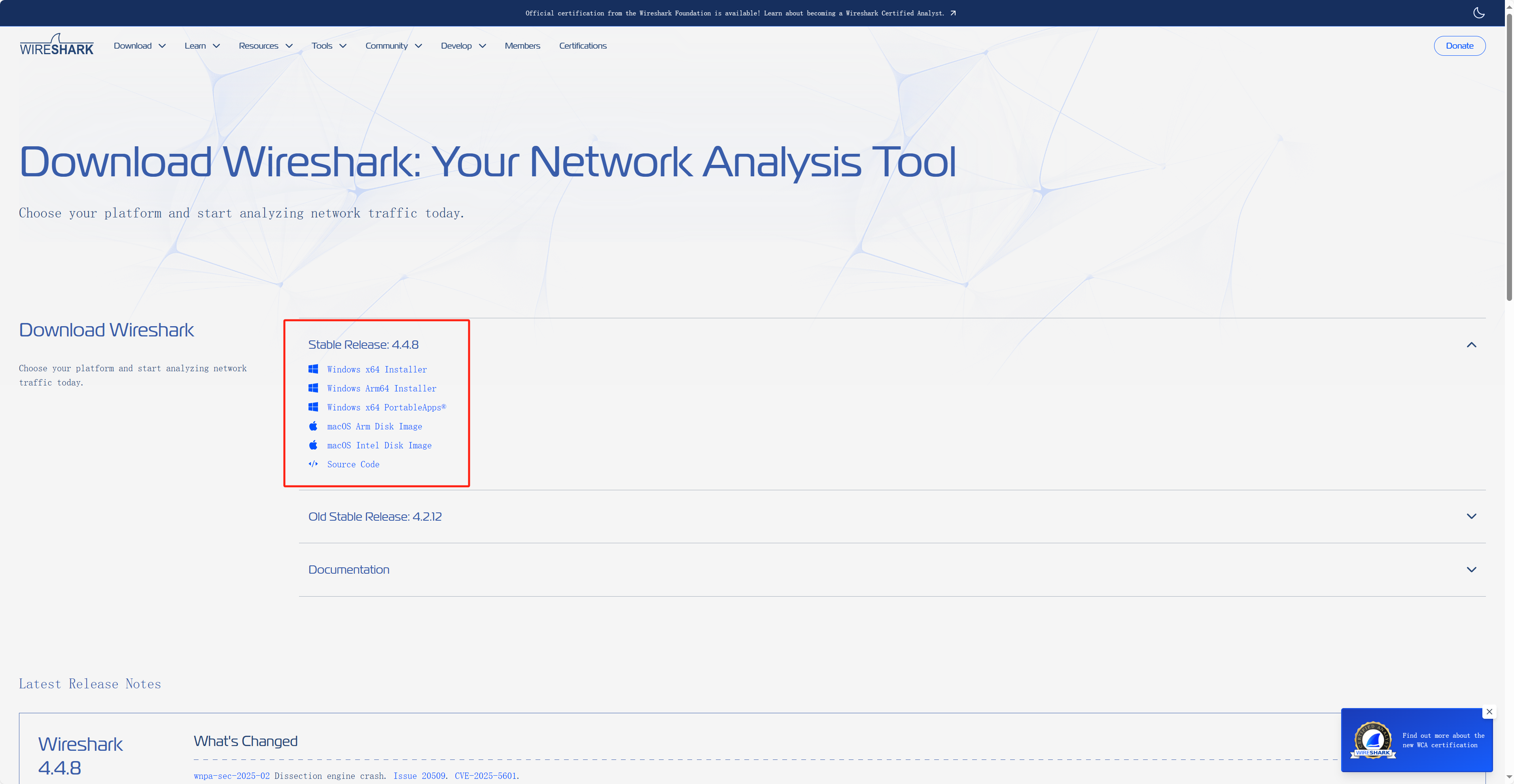

点击链接进入下载界面下载符合系统版本的工具

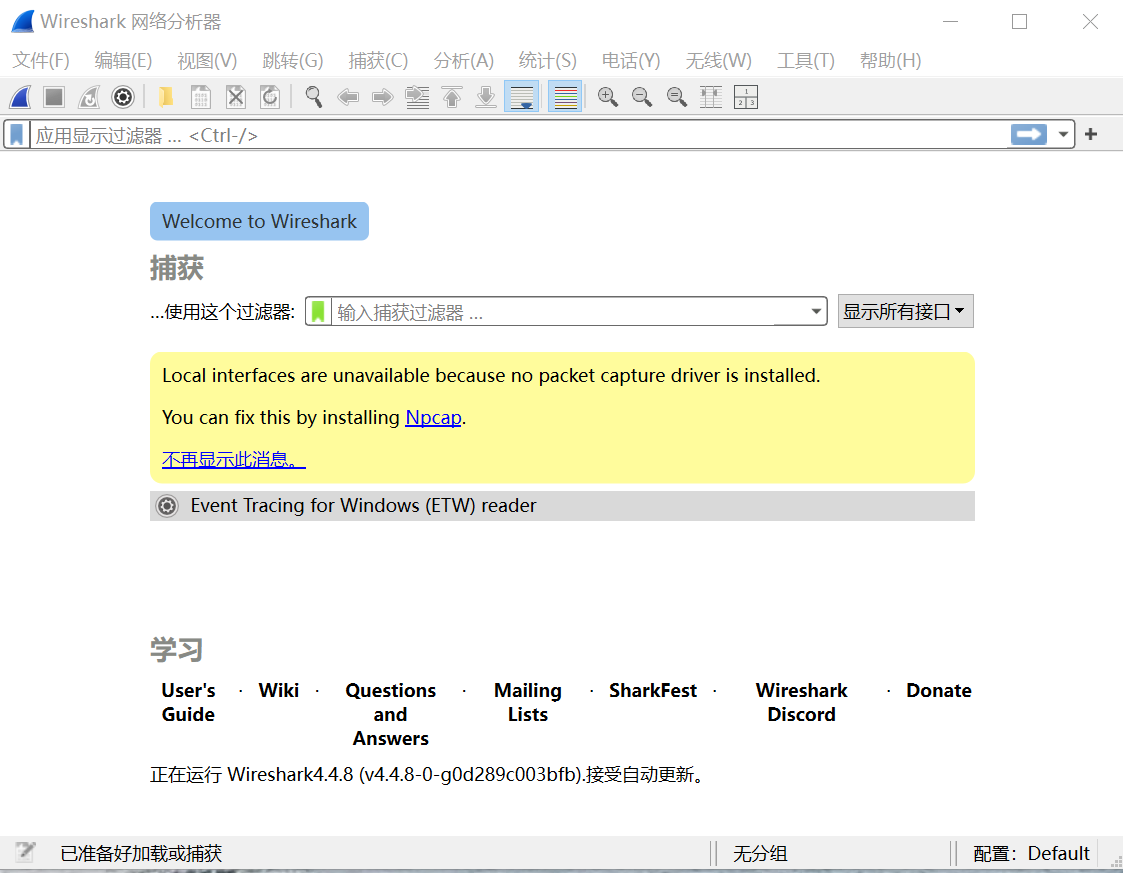

下载后直接按照要求安装即可

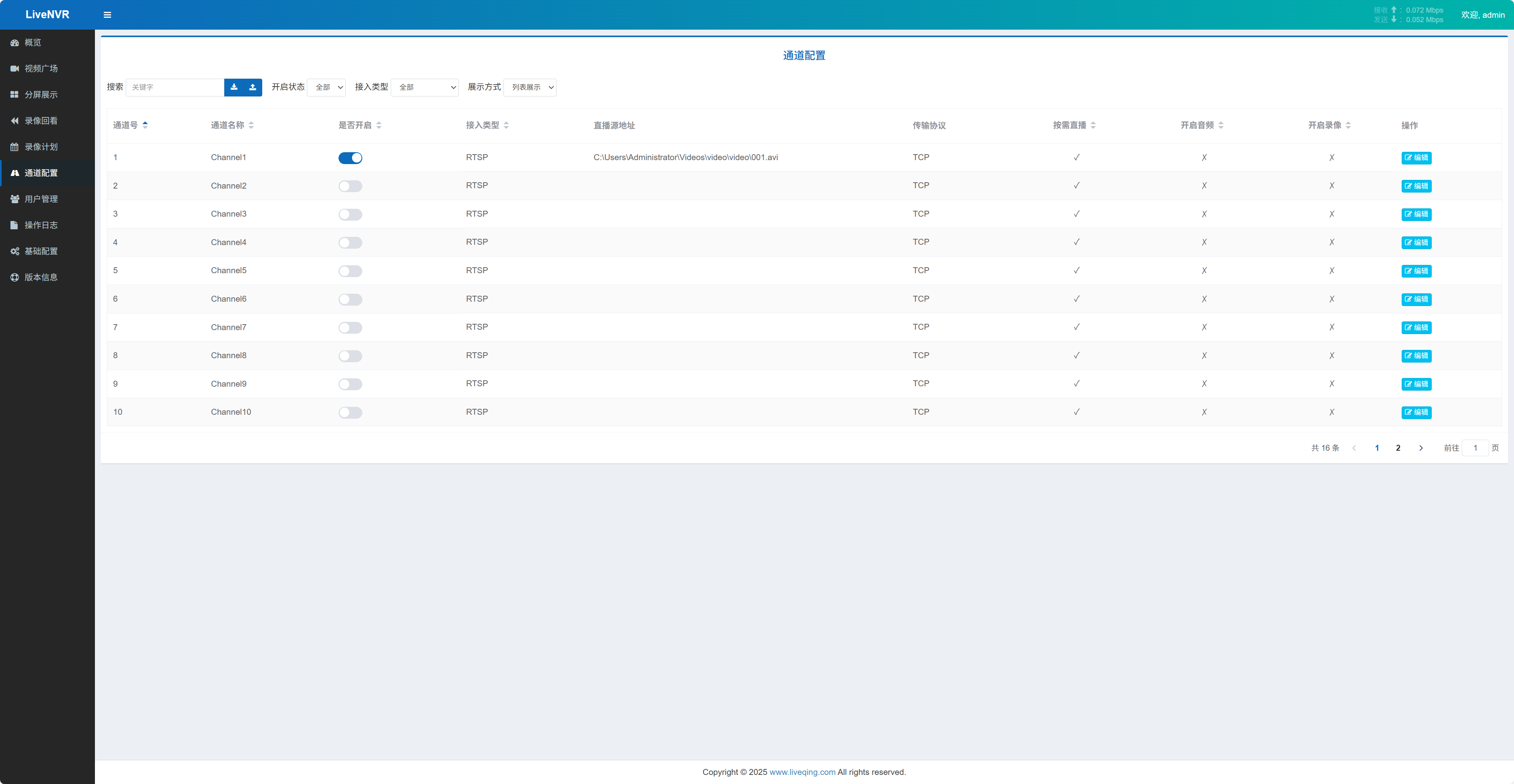

按照上一节使用liveNVR的方式，创建好测试的网络视频流

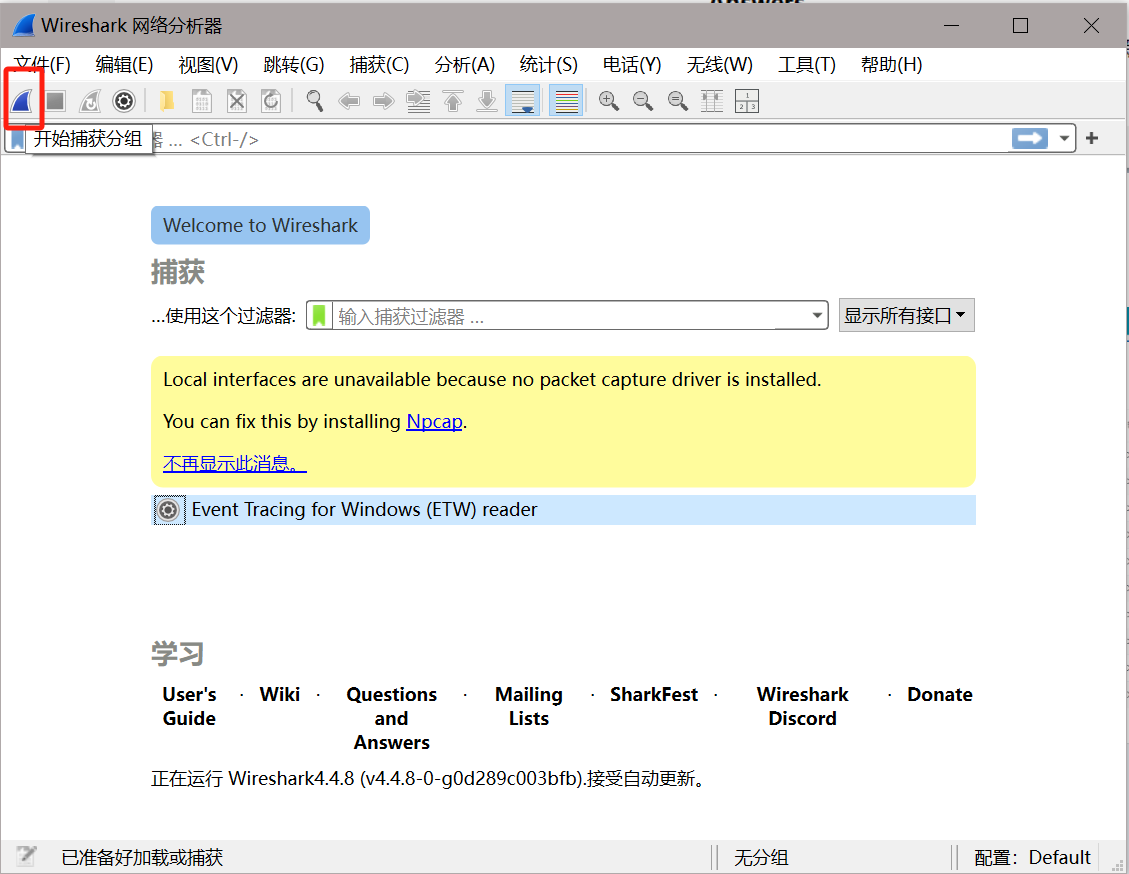

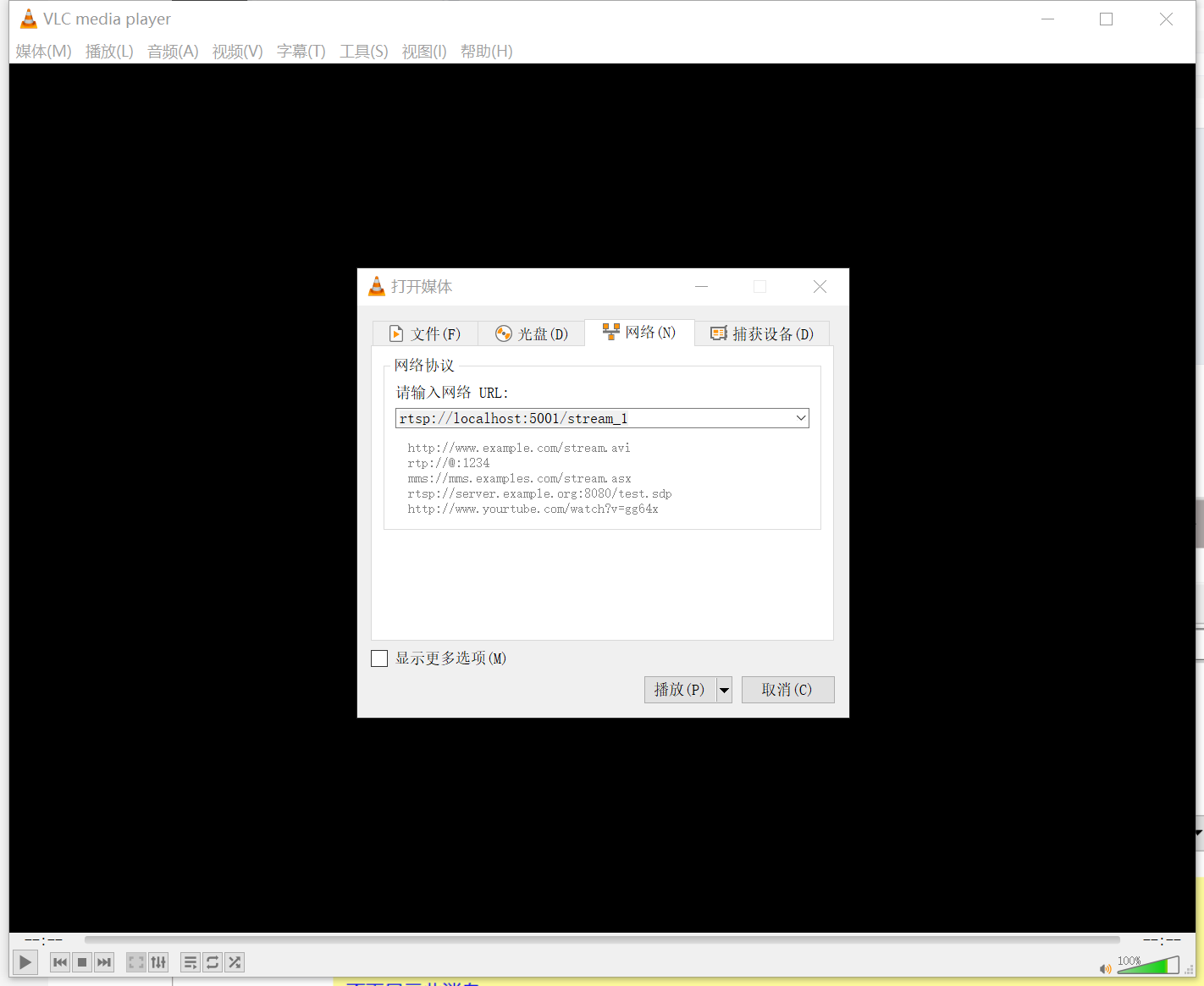

打开wiresharker，点击开始捕获分组。而后用vlc打开推送的rtsp流地址，本例地址为rtsp://localhost:5001/stream_1
运行一段时间之后（推荐3-5秒即可），我们终止wiresharker的记录，便可查询网络通讯的消息记录

二、第二章：拉流（Streaming）技术深度解析

在上一章中，我们概述了拉流是一次以RTSP协议为核心的网络会话。本章将深入这个会话的每一个细节，剖析数据包的流转，并探讨其中的关键技术与挑战。

1. RTSP 协议交互深度剖析

RTSP 协议通常运行在 TCP 上（默认端口554），确保了控制命令的可靠传输。让我们逐一分解每个步骤的请求与响应内容。参考的示意图如下所示：

OPTIONS

目的：握手的第一步，并非必须，但用于确认服务器是否存活以及支持哪些RTSP方法（如DESCRIBE, SETUP, PLAY, PAUSE, TEARDOWN）。

客户端请求示例：

OPTIONS rtsp://192.168.1.100:554/live/stream RTSP/1.0
CSeq: 1
User-Agent: MyStreamingClient

CSeq：序列号，用于匹配请求和响应，每次请求必须递增。

服务器响应示例：

http
RTSP/1.0 200 OK
CSeq: 1
Public: OPTIONS, DESCRIBE, SETUP, PLAY, PAUSE, TEARDOWN

Public：列出了服务器支持的所有方法。

DESCRIBE

目的：获取媒体流的元数据描述，核心是SDP（Session Description Protocol）文件。

客户端请求示例：

http
DESCRIBE rtsp://192.168.1.100:554/live/stream RTSP/1.0
CSeq: 2
Accept: application/sdp
User-Agent: MyStreamingClient

Accept: 指明客户端希望接收的描述格式，通常是SDP。

服务器响应示例：

http
RTSP/1.0 200 OK
CSeq: 2
Content-Type: application/sdp
Content-Length: 500v=0
o=- 123456789 1 IN IP4 192.168.1.100
s=Live Stream
c=IN IP4 0.0.0.0
t=0 0
m=video 0 RTP/AVP 96
a=rtpmap:96 H264/90000
a=fmtp:96 packetization-mode=1; profile-level-id=4D0029; sprop-parameter-sets=Z00AKZpkA8ARPy4C3AQEBQAAAwPAAAPBAPPiwIA,aL48gA==
a=control:track0
m=audio 0 RTP/AVP 97
a=rtpmap:97 MPEG4-GENERIC/44100/2
a=fmtp:97 profile-level-id=1; mode=AAC-hbr; sizelength=13; indexlength=3; indexdeltalength=3; config=121056E500
a=control:track1

Content-Type 和 Content-Length 描述了消息体的格式和大小。
SDP关键字段解析：

m=：媒体行。m=video 0 RTP/AVP 96 表示这是一个视频流，端口号暂时为0（将在SETUP中确定），使用RTP/AVP（UDP）负载格式，负载类型号为96。

a=rtpmap：将负载类型号映射到具体的编解码器及其参数。96 H264/90000 表示负载类型96是H.264编码，时钟频率为90000Hz（用于视频时间戳）。

a=fmtp：提供编解码器的具体格式参数。对于H.264，它可能包含profile-level-id和至关重要的 sprop-parameter-sets，这通常包含了SPS和PPS，是解码H.264流的基石。对于AAC音频，config字段同样包含了解码所需的音频特定配置信息。

a=control：指定该媒体流的控制URL。track0和track1是相对路径，后续的SETUP请求需要拼接到RTSP URL后面（如 rtsp://…/live/stream/track0）。

SETUP

目的：为每一路媒体流建立传输通道，协商RTP/RTCP的传输方式和端口。

客户端请求示例（视频流）：

http
SETUP rtsp://192.168.1.100:554/live/stream/track0 RTSP/1.0
CSeq: 3
Transport: RTP/AVP;unicast;client_port=8000-8001
User-Agent: MyStreamingClient

Transport：这是SETUP请求的核心。
- RTP/AVP：表示使用RTP over UDP。
- unicast：单播。
- client_port=8000-8001：客户端宣布它将在端口8000上接收RTP数据包，在8001上接收RTCP控制包。

服务器响应示例：

http
RTSP/1.0 200 OK
CSeq: 3
Transport: RTP/AVP;unicast;client_port=8000-8001;server_port=6000-6001
Session: 12345678

Transport：服务器确认传输参数，并告知客户端服务器端的RTP和RTCP端口（server_port=6000-6001）。
Session：服务器为此会话创建的唯一ID。后续所有请求（PLAY, PAUSE, TEARDOWN）都必须携带此Session ID，以便服务器识别会话。

传输方式的选择：

UDP（RTP/AVP）：高效，延迟低，但可能丢包。client_port和server_port由双方明确指定。
TCP（RTP/AVP/TCP）：可靠传输，能穿透更多防火墙。在TCP模式下，RTP/RTCP数据会通过现有的RTSP TCP连接进行交织传输，不再需要单独协商端口。此时Transport头可能为：Transport: RTP/AVP/TCP;interleaved=0-1，表示视频流的RTP数据在通道0，RTCP在通道1。

PLAY

目的：启动数据传输。可以指定播放范围（如从第10秒开始）。

客户端请求示例：

http
PLAY rtsp://192.168.1.100:554/live/stream RTSP/1.0
CSeq: 4
Session: 12345678
Range: npt=0.000-

Range：指定播放的时间范围。npt=0.000- 表示从0秒开始播放到结束。

服务器响应示例：

http
RTSP/1.0 200 OK
CSeq: 4
Session: 12345678
RTP-Info: url=rtsp://192.168.1.100:554/live/stream/track0;seq=12345;rtptime=789001

RTP-Info：提供了关键的起始信息。seq是第一个RTP包的序列号，rtptime是第一个RTP包的时间戳。这两个值对于客户端正确初始化其播放缓冲区至关重要。

TEARDOWN

目的：优雅地终止会话，释放服务器资源。

客户端请求示例：

http
TEARDOWN rtsp://192.168.1.100:554/live/stream RTSP/1.0
CSeq: 5
Session: 12345678

服务器响应：通常是一个简单的200 OK，确认会话已结束。

2. RTP 数据包结构与解析

当PLAY命令成功后，服务器会通过协商好的通道（UDP端口或TCP交织通道）持续发送RTP包。

一个RTP包的结构如下所示：

 0                   1                   2                   30 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|V=2|P|X|  CC   |M|     PT      |       sequence number         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           timestamp                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           synchronization source (SSRC) identifier            |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|            contributing source (CSRC) identifiers             |
|                             ....                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                             payload                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

V (Version): 版本，总是2。
P (Padding) / X (Extension): 填充和扩展位，通常为0。
M (Marker): 标记位。对于视频，通常标志一帧的结束。这对于判断帧边界非常重要。
PT (Payload Type): 负载类型，对应SDP中定义的rtpmap值（如96）。
Sequence Number: 序列号，每个包递增1，用于检测丢包和乱序。
Timestamp: 时间戳，基于时钟频率（如视频90000Hz）的采样值，用于音视频同步。
SSRC: 同步源标识符，唯一标识一个流。
Payload: 实际的负载数据，对于H.264，这里就是NAL Unit（或其片段）。

2.1 H.264 在 RTP 中的打包方式 (RFC 6184)

一个H.264的NAL Unit（网络抽象层单元）可能大于网络的MTU（最大传输单元）。RTP协议定义了三种模式来拆分或组合NAL Unit：

Single NAL Unit Mode：一个RTP包包含一个完整的NAL Unit。适用于较小的NAL单元（如SPS, PPS, SEI等）。
Fragmentation Unit (FU-A)：用于将一个大的NAL Unit分割成多个RTP包。
- 第一个包有FU indicator和FU header，其中S（Start）位为1。
- 中间包只有S和E位都为0。
- 最后一个包E（End）位为1。
- 所有分片包的FU header中的NAL Unit Type字段都是相同的，来自原始的NAL Unit。
Aggregation Packet (STAP-A)：用于将多个小的NAL Unit（如SPS+PPS+IDR帧的Slice）组合在一个RTP包中发送，减少包头开销，提高效率。

客户端处理流程：接收RTP包 -> 根据序列号排序 -> 根据Marker位和FU-A的S/E位判断帧边界 -> 重组完整的NAL Units -> 将NAL Units送入解码器。

2.2 H.264 与 H.265 (HEVC) 核心技术区别

在拉流和解码过程中，客户端从 SDP 中获取的 fmtp 参数和 RTP 负载中的编码数据，其结构完全取决于所使用的编解码器。H.265 (HEVC) 作为 H.264 (AVC) 的继任者，旨在在同等主观画质下，将压缩效率提高一倍。

下表清晰地概括了两代标准的核心差异：

特性维度	H.264 / AVC (Advanced Video Coding)	H.265 / HEVC (High Efficiency Video Coding)	区别带来的影响
核心目标	高清视频（1080p）的高效编码	超高清视频（4K/8K）、HDR 的高效编码	HEVC 为更高分辨率和动态范围内容而生
压缩效率	基准。例如，一段 4Mbps 的 1080p 视频	提升约 50%。同等画质下，码率仅需 ~2Mbps	大幅节省带宽和存储成本，使 4K 流媒体成为可能
宏块 vs. 编码树单元(CTU)	使用宏块 (Macroblock)，最大 16x16 像素	使用编码树单元 (Coding Tree Unit - CTU)，最大支持 64x64 像素	CTU 可以更好地处理大块平坦区域，效率更高
帧内预测模式	提供 9 种方向性预测模式	提供多达 35 种方向性预测模式	更精确的预测，减少冗余信息，提升压缩率
并行处理工具	主要依赖片 (Slices)	引入了 Tile（波瓦）和 WPP（波前并行处理）	更好地利用多核CPU进行并行编解码，提升速度
关键参数集	SPS (序列参数集) PPS (图像参数集)	额外引入VPS (视频参数集)	HEVC 的码流结构更复杂，VPS 包含了整体视频层的配置信息
NAL Unit 类型	常用的如：7 (SPS), 8 (PPS), 5 (IDR帧), 1 (非IDR帧)	常用的如：32 (VPS), 33 (SPS), 34 (PPS), 19 (IDR帧), 1 (非IDR帧)	解码器需要识别新的 NAL 单元类型才能正确解析
专利与费用	专利授权模式相对清晰、成熟	专利池复杂，授权费用曾一度高昂且不清晰	曾是阻碍 H.265 普及的重要因素，如今已大幅改善
应用场景	当前最主流、兼容性最好的格式，广泛应用于视频会议、监控、在线视频（720p/1080p）	4K 超高清电视频道、高端安防监控、主流视频平台的 4K/HDR 内容	H.264 是安全牌，H.265 是面向未来的高效选择

2.3 RTCP 协议的作用

RTCP是RTP的伴生协议，通常使用RTP端口号+1的端口。它主要有两个作用：

QoS反馈：客户端定期向服务器发送Receiver Report (RR)，汇报接收质量，包括丢包率、抖动等信息。服务器可以根据这些信息进行码率调整等优化。
流间同步：RTCP Sender Report (SR) 包含了RTP时间戳和对应的“墙上时钟”（NTP时间戳），客户端利用这个映射关系来实现音频和视频的同步播放。

3. 拉流拆包的完整示例代码展示（不喜欢基础知识直接看这里）

这里不假思索地给出完整的拉流和拆包的示例代码，rtsp视频流以liveNVR和海康IPC的H264编码视频为基准，已经通过验证和测试:

import socket
import re
import struct
import threading
import time
import hashlib
import base64
from collections import deque
from urllib.parse import urlparse, urljoinclass RTSPClient:def __init__(self, rtsp_url):self.rtsp_url = rtsp_urlself.parse_url()# RTSP状态变量self.cseq = 1self.session_id = Noneself.auth_header = Noneself.control_url = Noneself.base_url = Noneself.video_control_url = None  # 新增：视频轨道的控制URL# 网络连接self.rtsp_socket = Noneself.transport_mode = None  # 'tcp' 或 'udp'# 数据存储self.frame_buffer = deque()self.current_frame = b''self.last_rtcp_time = time.time()self.running = Falsedef parse_url(self):"""解析RTSP URL"""parsed = urlparse(self.rtsp_url)self.server_ip = parsed.hostnameself.server_port = parsed.port if parsed.port else 554self.stream_path = parsed.path.lstrip('/')self.username = parsed.username if parsed.username else "admin"self.password = parsed.password if parsed.password else "admin"# 构建基础URLself.base_url = f"rtsp://{self.server_ip}:{self.server_port}/"print(f"设备地址: {self.server_ip}:{self.server_port}")print(f"流路径: {self.stream_path}")if self.username:print(f"用户名: {self.username}")if self.password:print(f"密码: {self.password}")def connect(self):"""建立RTSP连接"""self.rtsp_socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)self.rtsp_socket.connect((self.server_ip, self.server_port))self.rtsp_socket.settimeout(5.0)def calculate_digest_auth(self, method, uri, realm, nonce):"""计算Digest认证的响应值"""if not self.username or not self.password:return None# 计算HA1 = MD5(username:realm:password)ha1_str = f"{self.username}:{realm}:{self.password}"ha1 = hashlib.md5(ha1_str.encode()).hexdigest()# 计算HA2 = MD5(method:uri)ha2_str = f"{method}:{uri}"ha2 = hashlib.md5(ha2_str.encode()).hexdigest()# 计算response = MD5(HA1:nonce:HA2)response_str = f"{ha1}:{nonce}:{ha2}"response = hashlib.md5(response_str.encode()).hexdigest()return responsedef build_request_uri(self, method):"""构建请求URI"""# 对于SETUP请求，使用视频轨道控制URLif method == "SETUP" and self.video_control_url:# 如果控制URL是相对路径，则构建完整URLif not self.video_control_url.startswith("rtsp://"):return urljoin(self.base_url, self.video_control_url)return self.video_control_url# 对于PLAY请求，使用会话级控制URLif method == "PLAY" and self.control_url:if not self.control_url.startswith("rtsp://"):return urljoin(self.base_url, self.control_url)return self.control_url# 其他请求使用基础URLreturn urljoin(self.base_url, self.stream_path)def send_rtsp_request(self, method, extra_headers=None):"""发送RTSP请求"""# 构建请求URIuri = self.build_request_uri(method)print("cur uri : ",uri)if method == "DESCRIBE":if not uri.startswith("rtsp"):uri = "rtsp://" + str(self.server_ip) + ":" + str(self.server_port) + "/" + str(self.stream_path)headers = {"CSeq": self.cseq,"User-Agent": "实现自己的AI视频监控系统"}# 添加认证头（如果可用）if self.auth_header:headers["Authorization"] = self.auth_header# 添加额外头部if extra_headers:headers.update(extra_headers)request = f"{method} {uri} RTSP/1.0\r\n"# 添加头部for key, value in headers.items():request += f"{key}: {value}\r\n"request += "\r\n"print(f"发送请求:\n{request}")self.rtsp_socket.send(request.encode())self.cseq += 1return self.receive_rtsp_response()def receive_rtsp_response(self):"""接收RTSP响应"""response = b''while True:try:chunk = self.rtsp_socket.recv(4096)if not chunk:breakresponse += chunkprint(response)if b'\r\n\r\n' in response:# 检查是否有Content-Lengthheaders_end = response.index(b'\r\n\r\n') + 4header_text = response[:headers_end].decode()# 查找Content-Lengthcontent_length = 0for line in header_text.split('\r\n'):if line.lower().startswith('content-length:'):content_length = int(line.split(':')[1].strip())print("content_length : ", content_length)break# 如果存在消息体，读取完整消息体if content_length > 0:body = response[headers_end:]while len(body) < content_length:body += self.rtsp_socket.recv(content_length - len(body))response = header_text.encode() + bodybreakexcept socket.timeout:breakresponse_str = response.decode(errors='ignore')print(f"收到响应:\n{response_str}")if not response_str:return 0, {}, ""status_line = response_str.split('\r\n')[0]if ' ' in status_line:status_code = int(status_line.split(' ')[1])else:status_code = 0# 解析头部headers = {}for line in response_str.split('\r\n')[1:]:if ': ' in line:key, value = line.split(': ', 1)headers[key.strip()] = value.strip()# 提取消息体body = ""if '\r\n\r\n' in response_str:body = response_str.split('\r\n\r\n', 1)[1]return status_code, headers, bodydef setup_stream(self):"""设置流媒体会话"""# OPTIONS请求status, headers, _ = self.send_rtsp_request("OPTIONS")if status != 200:raise RuntimeError(f"OPTIONS failed with status {status}")# DESCRIBE请求status, headers, body = self.send_rtsp_request("DESCRIBE")# 处理401认证要求if status == 401:print("服务器要求认证")auth_header = headers.get("WWW-Authenticate", "")print(f"认证头部: {auth_header}")# 解析认证参数auth_params = {}if "Digest" in auth_header:# 解析Digest认证参数auth_str = auth_header.replace("Digest ", "")parts = [p.strip() for p in auth_str.split(",")]for part in parts:if "=" in part:key, value = part.split("=", 1)auth_params[key.strip()] = value.strip().strip('"')print(f"Digest认证参数: {auth_params}")# 计算认证响应realm = auth_params.get("realm", "")nonce = auth_params.get("nonce", "")response = self.calculate_digest_auth("DESCRIBE",f"rtsp://{self.server_ip}/{self.stream_path}",realm, nonce)if response:print("header response : ", response)# 构造认证头self.auth_header = (f'Digest username="{self.username}", realm="{realm}", 'f'nonce="{nonce}", uri="rtsp://{self.server_ip}/{self.stream_path}", 'f'response="{response}"')# 重试DESCRIBE请求status, headers, body = self.send_rtsp_request("DESCRIBE")if status != 200:# 尝试备用路径print("认证失败，尝试备用路径")for alt_path in ["/Streaming/Channels/101", "/Streaming/Channels/1", "/cam/realmonitor", "ch0_0.h264"]:print(f"尝试路径: {alt_path}")self.stream_path = alt_path.lstrip('/')# 重新计算认证响应（如果使用认证）if self.auth_header and self.username and self.password:realm = re.search(r'realm="([^"]+)"', self.auth_header).group(1)nonce = re.search(r'nonce="([^"]+)"', self.auth_header).group(1)response = self.calculate_digest_auth("DESCRIBE",f"rtsp://{self.server_ip}/{self.stream_path}",realm, nonce)if response:self.auth_header = (f'Digest username="{self.username}", realm="{realm}", 'f'nonce="{nonce}", uri="rtsp://{self.server_ip}/{self.stream_path}", 'f'response="{response}"')status, headers, body = self.send_rtsp_request("DESCRIBE")if status == 200:print("成功使用备用路径")breakif status != 200:raise RuntimeError(f"DESCRIBE failed with status {status}")print("成功获取SDP描述")# 新增：解析SPS/PPS参数self.sps = Noneself.pps = Nonesps_pps_match = re.search(r'sprop-parameter-sets=([^,\s]+),([^\s]+)', body)if sps_pps_match:try:self.sps = base64.b64decode(sps_pps_match.group(1))self.pps = base64.b64decode(sps_pps_match.group(2))print(f"提取到SPS: {len(self.sps)}字节, PPS: {len(self.pps)}字节")except Exception as e:print(f"解析SPS/PPS失败: {e}")print(f"SDP内容:\n{body}")# 从SDP信息中解析控制URLcontrol_match = re.search(r'a=control:(.+)\r\n', body)if control_match:self.control_url = control_match.group(1).strip()print(f"解析到会话级控制URL: {self.control_url}")# 从SDP信息中解析视频轨道控制URLvideo_control_match = re.search(r'm=video.*\r\na=control:(.+)\r\n', body)if video_control_match:self.video_control_url = video_control_match.group(1).strip()print(f"解析到视频轨道控制URL: {self.video_control_url}")else:# 如果找不到视频轨道URL，使用会话级URL加上trackID=1if self.control_url.startswith("rtsp"):self.video_control_url = f"{self.control_url}/trackID=1"else:self.video_control_url = "rtsp://" + str(self.server_ip) + ":" + str(self.server_port) + "/" + str(self.stream_path)+"/"+str(self.control_url)print(f"使用默认视频轨道URL: {self.video_control_url}")# 尝试TCP传输方式（海康威视推荐方式）print("尝试TCP传输模式")transport = "RTP/AVP/TCP;unicast;interleaved=0-1"setup_headers = {"Transport": transport,"Timeout": 10}if self.session_id:setup_headers["Session"] = self.session_idtry:status, headers, _ = self.send_rtsp_request("SETUP", extra_headers=setup_headers)if status == 200:print("TCP传输模式设置成功")self.transport_mode = "tcp"else:raise RuntimeError(f"SETUP failed with status {status}")except Exception as e:print(f"SETUP请求错误: {e}")raise RuntimeError("TCP传输模式设置失败")# 保存Session IDself.session_id = headers.get("Session", "").split(';')[0]print(f"Session ID: {self.session_id}")# 解析传输参数transport = headers.get("Transport", "")print(f"传输参数: {transport}")def start_stream(self):"""开始播放流"""play_headers = {"Session": self.session_id,"Range": "npt=0.000-","Timeout": 10}try:status, headers, _ = self.send_rtsp_request("PLAY", extra_headers=play_headers)if status != 200:raise RuntimeError(f"PLAY failed with status {status}")except Exception as e:print(f"PLAY请求错误: {e}")return# 启动接收线程self.running = Trueself.receive_thread = threading.Thread(target=self.receive_data)self.receive_thread.daemon = Trueself.receive_thread.start()def receive_data(self):"""接收和处理所有数据（RTSP响应和RTP包）"""buffer = b''while self.running:try:chunk = self.rtsp_socket.recv(4096)if not chunk:breakbuffer += chunk# 处理缓冲区中的所有数据while len(buffer) > 0:# 检查是否是RTP包 (以'$'开头)if buffer[0] == 0x24:  # '$'符号if len(buffer) < 4:break  # 等待更多数据# 解析RTP头channel = buffer[1]packet_length = struct.unpack('>H', buffer[2:4])[0]# 检查是否收到完整包if len(buffer) < 4 + packet_length:break  # 等待更多数据# 提取RTP包rtp_packet = buffer[4:4 + packet_length]buffer = buffer[4 + packet_length:]# 处理RTP包self.process_rtp_packet(rtp_packet, channel)else:# 处理RTSP响应end_pos = buffer.find(b'\r\n\r\n')if end_pos == -1:break  # 等待更多数据rtsp_response = buffer[:end_pos + 4]buffer = buffer[end_pos + 4:]# 解析RTSP响应self.process_rtsp_response(rtsp_response)except socket.timeout:continueexcept Exception as e:print(f"接收数据错误: {e}")breakdef process_rtsp_response(self, response_data):"""处理RTSP响应（用于TCP模式）"""response_str = response_data.decode(errors='ignore')print(f"收到RTSP响应:\n{response_str}")def process_rtp_packet(self, packet, channel):"""处理RTP包（TCP模式）"""if len(packet) < 12:return# 解析RTP头部rtp_header = packet[0:12]version = (rtp_header[0] >> 6) & 0x03padding = (rtp_header[0] >> 5) & 0x01extension = (rtp_header[0] >> 4) & 0x01csrc_count = rtp_header[0] & 0x0Fmarker = (rtp_header[1] >> 7) & 0x01payload_type = rtp_header[1] & 0x7Fsequence_number = struct.unpack('>H', rtp_header[2:4])[0]timestamp = struct.unpack('>I', rtp_header[4:8])[0]ssrc = struct.unpack('>I', rtp_header[8:12])[0]# 计算头部长度header_length = 12 + 4 * csrc_count# 处理扩展头if extension:if len(packet) < header_length + 4:returnextension_header = packet[header_length:header_length + 4]extension_length = struct.unpack('>H', extension_header[2:4])[0]header_length += 4 + 4 * extension_length# 处理填充payload = packet[header_length:]if padding:padding_length = payload[-1]payload = payload[:-padding_length]# 处理H.264负载self.process_h264_payload(payload, timestamp)def process_h264_payload(self, payload, timestamp):"""处理H.264负载"""if len(payload) < 1:returnnal_header = payload[0]nal_type = nal_header & 0x1F# 单NAL单元包 (1-23)if 1 <= nal_type <= 23:nal_unit = payloadself.frame_buffer.append((timestamp, nal_unit))# 分片单元 (FU-A)elif nal_type == 28:  # FU-Aif len(payload) < 2:returnfu_header = payload[1]start_bit = (fu_header & 0x80) >> 7end_bit = (fu_header & 0x40) >> 6# 重构NAL单元头reconstructed_nal_header = (nal_header & 0xE0) | (fu_header & 0x1F)if start_bit:# 开始分片self.current_frame = bytes([reconstructed_nal_header]) + payload[2:]else:# 继续分片self.current_frame += payload[2:]if end_bit:# 分片结束self.frame_buffer.append((timestamp, self.current_frame))self.current_frame = b''def get_frame(self):"""从缓冲区获取一帧"""if self.frame_buffer:return self.frame_buffer.popleft()[1]return Nonedef stop(self):"""停止流并清理"""self.running = False# 发送TEARDOWN请求if self.rtsp_socket and self.session_id:teardown_headers = {"Session": self.session_id}try:self.send_rtsp_request("TEARDOWN", extra_headers=teardown_headers)except:pass# 关闭套接字if self.rtsp_socket:try:self.rtsp_socket.close()except:pass# 使用示例
if __name__ == "__main__":# 替换为你的摄像头RTSP URL# CAMERA_URL = "rtsp://username:password@ip:554/h264/ch0/main/av_stream"CAMERA_URL = r"rtsp://localhost:5001/stream_1"client = RTSPClient(CAMERA_URL)try:print("连接摄像头...")client.connect()print("设置流...")client.setup_stream()print("开始播放...")client.start_stream()print("接收帧数据 (按Ctrl+C停止)...")frame_count = 0while True:frame = client.get_frame()if frame:frame_count += 1# 这里可以添加帧处理逻辑print(f"接收到帧 #{frame_count}, 大小: {len(frame)} 字节")else:break# passtime.sleep(0.01)except KeyboardInterrupt:print("用户中断")except Exception as e:print(f"错误: {e}")finally:client.stop()print("连接关闭")"""
设备地址: localhost:5001
流路径: stream_1
用户名: admin
密码: admin
连接摄像头...
设置流...
cur uri :  stream_1
发送请求:
OPTIONS stream_1 RTSP/1.0
CSeq: 1
User-Agent: 实现自己的AI视频监控系统b'RTSP/1.0 200 OK\r\nCSeq: 1\r\nSession: GlVt04uHg\r\nPublic: DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE, OPTIONS, ANNOUNCE, RECORD\r\n\r\n'
收到响应:
RTSP/1.0 200 OK
CSeq: 1
Session: GlVt04uHg
Public: DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE, OPTIONS, ANNOUNCE, RECORDcur uri :  stream_1
发送请求:
DESCRIBE rtsp://localhost:5001/stream_1 RTSP/1.0
CSeq: 2
User-Agent: 实现自己的AI视频监控系统b'RTSP/1.0 200 OK\r\nCSeq: 2\r\nSession: GlVt04uHg\r\nContent-Type: application/sdp\r\nContent-Length: 289\r\n\r\nv=0\r\no=- 0 0 IN IP4 127.0.0.1\r\ns=No Name\r\nc=IN IP4 127.0.0.1\r\nt=0 0\r\na=tool:liveqing 58.20.100\r\nm=video 0 RTP/AVP 96\r\na=rtpmap:96 H264/90000\r\na=fmtp:96 packetization-mode=1; sprop-parameter-sets=Z0IAKY2NQDwBE/LNwEBAUAAAcIAAFfkAQA==,aM48gA==; profile-level-id=420029\r\na=control:streamid=0\r\n'
content_length :  289
收到响应:
RTSP/1.0 200 OK
CSeq: 2
Session: GlVt04uHg
Content-Type: application/sdp
Content-Length: 289v=0
o=- 0 0 IN IP4 127.0.0.1
s=No Name
c=IN IP4 127.0.0.1
t=0 0
a=tool:liveqing 58.20.100
m=video 0 RTP/AVP 96
a=rtpmap:96 H264/90000
a=fmtp:96 packetization-mode=1; sprop-parameter-sets=Z0IAKY2NQDwBE/LNwEBAUAAAcIAAFfkAQA==,aM48gA==; profile-level-id=420029
a=control:streamid=0成功获取SDP描述
提取到SPS: 25字节, PPS: 4字节
SDP内容:
v=0
o=- 0 0 IN IP4 127.0.0.1
s=No Name
c=IN IP4 127.0.0.1
t=0 0
a=tool:liveqing 58.20.100
m=video 0 RTP/AVP 96
a=rtpmap:96 H264/90000
a=fmtp:96 packetization-mode=1; sprop-parameter-sets=Z0IAKY2NQDwBE/LNwEBAUAAAcIAAFfkAQA==,aM48gA==; profile-level-id=420029
a=control:streamid=0解析到会话级控制URL: streamid=0
使用默认视频轨道URL: rtsp://localhost:5001/stream_1/streamid=0
尝试TCP传输模式
cur uri :  rtsp://localhost:5001/stream_1/streamid=0
发送请求:
SETUP rtsp://localhost:5001/stream_1/streamid=0 RTSP/1.0
CSeq: 3
User-Agent: 实现自己的AI视频监控系统
Transport: RTP/AVP/TCP;unicast;interleaved=0-1
Timeout: 10b'RTSP/1.0 200 OK\r\nCSeq: 3\r\nSession: GlVt04uHg\r\nTransport: RTP/AVP/TCP;unicast;interleaved=0-1\r\n\r\n'
收到响应:
RTSP/1.0 200 OK
CSeq: 3
Session: GlVt04uHg
Transport: RTP/AVP/TCP;unicast;interleaved=0-1TCP传输模式设置成功
Session ID: GlVt04uHg
传输参数: RTP/AVP/TCP;unicast;interleaved=0-1
开始播放...
cur uri :  streamid=0
发送请求:
PLAY streamid=0 RTSP/1.0
CSeq: 4
User-Agent: 实现自己的AI视频监控系统
Session: GlVt04uHg
Range: npt=0.000-
Timeout: 10b'RTSP/1.0 200 OK\r\nCSeq: 4\r\nSession: GlVt04uHg\r\nRange: npt=0.000-\r\n\r\n'
收到响应:
RTSP/1.0 200 OK
CSeq: 4
Session: GlVt04uHg
Range: npt=0.000-接收帧数据 (按Ctrl+C停止)...
接收到帧 #1, 大小: 25 字节
接收到帧 #2, 大小: 4 字节
接收到帧 #3, 大小: 79070 字节
接收到帧 #4, 大小: 7155 字节
接收到帧 #5, 大小: 6007 字节
接收到帧 #6, 大小: 6022 字节
接收到帧 #7, 大小: 5322 字节
接收到帧 #8, 大小: 5311 字节
接收到帧 #9, 大小: 5443 字节
....
用户中断
cur uri :  stream_1
发送请求:
TEARDOWN stream_1 RTSP/1.0
CSeq: 5
User-Agent: 实现自己的AI视频监控系统
Session: GlVt04uHgb'RTSP/1.0 200 OK\r\nCSeq: 5\r\nSession: GlVt04uHg\r\n\r\n'
收到响应:
RTSP/1.0 200 OK
CSeq: 5
Session: GlVt04uHg接收数据错误: [WinError 10038] 在一个非套接字上尝试了一个操作。
连接关闭进程已结束,退出代码0
"""
