隐式时钟与外时钟对比2025.6.14
基于隐式时钟的连续脉冲输出与基于外时钟的带缓冲区的脉冲输出是两种截然不同的时序生成技术，它们在设计理念、实现机制和应用场景上存在显著差异。以下是两者的详细对比：
一、核心设计理念对比
| 特性 | 隐式时钟连续脉冲输出 | 外时钟带缓冲区脉冲输出 |
|---|---|---|
| 时钟依赖性 | 无全局时钟，通过数据流或局部反馈同步 | 依赖外部时钟信号驱动 |
| 时序控制方式 | 动态自适应（如延迟线校准、握手协议） | 静态预设（时钟频率固定，缓冲区调节相位） |
| 功耗特性 | 低静态功耗（仅活动时消耗能量） | 动态功耗为主（时钟树持续耗电） |
| 抗干扰能力 | 通过频率随机化（如SSCG）降低EMI | 依赖时钟质量（低抖动、高稳定性） |
二、实现机制差异
1. 隐式时钟连续脉冲输出
- 关键技术：
- 环形振荡器：奇数级反相器环路，通过门延迟自持振荡。
- 延迟锁相环（DLL）：可调延迟线匹配参考信号，生成稳定脉冲。
- 组合逻辑反馈：如异或门振荡器，利用逻辑电平翻转维持脉冲。
- 自适应调节：
- 集成温度/电压传感器，动态调整延迟参数。
- 支持门控脉冲技术，按需激活振荡器。

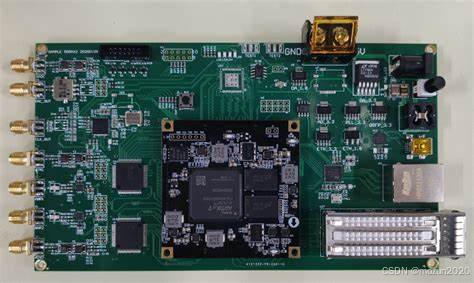

2. 外时钟带缓冲区脉冲输出
- 关键技术：
- 时钟缓冲区：信号同步、去抖动、电平转换。
- 相位插值（PI）：精细调节输出脉冲相位。
- 延迟锁定环（DLL）：校准时钟路径延迟，确保时序精度。
- 静态配置：

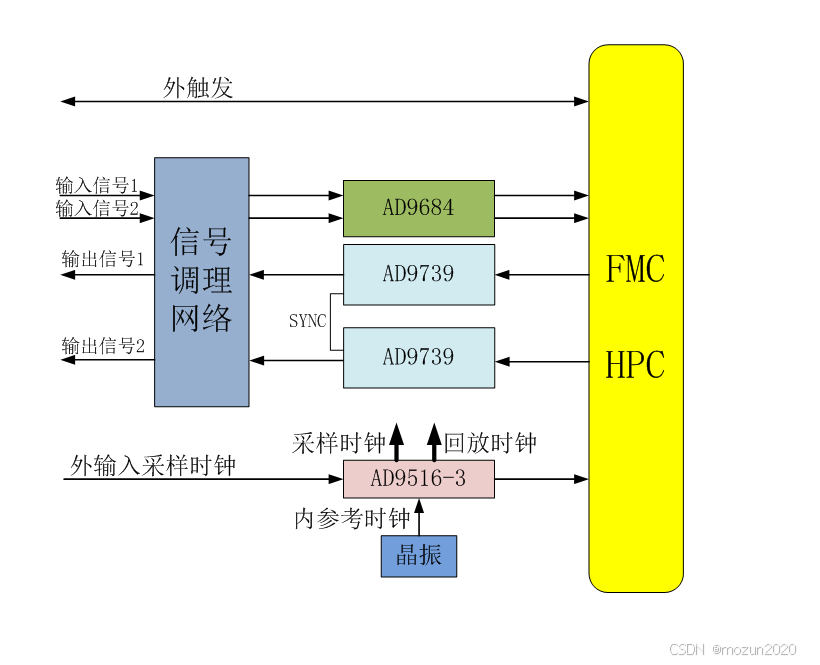

- 时钟频率由外部晶振或PLL预设。
- 缓冲区仅优化信号质量，不改变时序逻辑。
三、性能特点对比
| 指标 | 隐式时钟 | 外时钟 |
|---|---|---|
| 频率稳定性 | 受PVT影响，需校准（通常±10%内） | 高稳定性（依赖时钟源质量） |
| 启动时间 | 短（μs级，无全局时钟树） | 长（ms级，需PLL锁定） |
| 占空比 | 可调（通过延迟线控制） | 固定（由时钟源决定） |
| 功耗效率 | 低（仅活动时耗电） | 中（时钟树持续耗电） |
| 设计复杂度 | 高（需自适应算法、传感器） | 中（依赖外部时钟质量） |
四、应用场景对比
1. 隐式时钟适用场景
- 低功耗物联网设备：传感器节点间歇性工作，需最小化静态功耗。
- 模块化SoC设计：异步模块间通信，避免全局时钟树功耗。
- 抗EMI设计：通过频率随机化（SSCG）降低辐射干扰。
2. 外时钟适用场景
- 高速串行接口：如SerDes、PCIe，需严格时序控制。
- 同步数字系统：CPU、GPU等，依赖全局时钟同步。
- 高精度测量设备：如示波器、频谱分析仪，需稳定时钟基准。
五、优缺点总结
隐式时钟
- 优点：
- 低功耗设计，适合电池供电设备。
- 抗PVT变化能力强（通过自适应校准）。
- 减少电磁干扰（EMI）。
- 缺点：
- 设计复杂度高，需集成传感器和校准算法。
- 频率稳定性依赖校准精度。
外时钟
- 优点：
- 时序控制精确，适合高速同步系统。
- 设计成熟，易于集成。
- 缺点：
- 功耗较高（时钟树持续耗电）。
- 对时钟源质量要求高，易受外部干扰。
六、未来发展趋势
- 隐式时钟：
- 结合机器学习动态优化延迟参数。
- 开发三维集成兼容设计，适应TSV寄生参数。
- 外时钟：
- 集成低功耗PLL/DLL，减少时钟树功耗。
- 支持多时钟域协同设计，提升系统灵活性。
结论：隐式时钟连续脉冲输出适合低功耗、异步或抗干扰场景，而外时钟带缓冲区脉冲输出则更适合高速、同步和时序敏感型应用。两者在设计目标、实现机制和性能特点上互补，未来将共同推动时序生成技术的发展。
