细聊工业级网络变压器在不同行业中的浪涌等级选型应用

Hqst盈盛（华强盛）电子导读：细聊工业级网络变压器在不同行业中的浪涌等级选型应用

       前面做了两期有关网络变压器浪涌等级标准基础设施添加与相关测试方法的知识分享，今天就工业级网络变压器在不同行业中的浪涌等级选型应用和大家再聊下...

        工业级网络变压器通常需要满足更严格的浪涌抗扰度标准，以确保在复杂电磁环境（如工厂、电力系统、交通设施等）中稳定工作。其浪涌测试等级主要参考以下标准和要求：

      一. 浪涌测试等级划分（以IEC 61000-4-5为例）
           IEC 61000-4-5 定义了不同应用场景的测试等级，工业级设备通常需满足 Class 3或 Class 4要求：

测试等级（Class）		典型应用场景		共模（线-地）测试电压		差模（线-线）测试电压
Class 3		严苛工业环境（如工厂车间，室内）		4KV		2KV
Class 4		户外环境或极端工业环境（如变电站）		6KV		4KV
特殊要求		定制化要求（如电力系统、铁路等）		≥8~10kV		按需定制

二. 工业级网络变压器的具体要求
  2.1)  常规工业场景（Class 3）
      测试电压：
       共模（线-地）：4kV（典型值）。
       差模（线-线）：2kV（如PoE供电线路）。
       测试波形：1.2/50μs（电压波） + 8/20μs（电流波）。
       判定标准：需达到 Class A（测试后功能完全正常）。

  2.2)  严苛工业/户外场景（Class 4）
        测试电压：
        共模：6kV（如石油化工、电力变电站）；
        差模：4kV（如电机驱动设备附近）。
        特殊要求：可能需叠加多次浪涌或延长测试时间。

  2.3) 极端场景（定制化要求）
       电力系统/铁路：可能要求 8kV~10kV 共模测试（参考 IEC 61800-3、EN 50155）。
        防雷设计：需通过 10/350μs 雷击波形测试（如IEC 61643-11）。

三. 工业标准的额外要求
      除了IEC 61000-4-5，工业级网络变压器还需符合以下标准：
  3.1）IEC 61800-3
     针对工业电力驱动系统的EMC要求，明确严酷工业环境需满足 6kV共模浪涌。
  3.2）EN 50155（铁路应用）
      铁路车载设备需通过 6kV共模浪涌测试，并验证浪涌后通信不中断。
  3.3.）IEEE 1613（电力系统）
       电力监测设备需满足 6kV共模浪涌，并兼容 10/350μs 雷击波形。

 四 . 测试关键点
    防护器件配合：工业级设计需集成TVS、GDT、压敏电阻等多级防护，确保浪涌能量有效泄放。
    隔离耐压：变压器需满足 加强绝缘（如3kV AC/min耐压），防止浪涌击穿。
    通信恢复能力：浪涌测试后，以太网误码率（BER）需低于 \(10^{-8}\)（参考IEEE 802.3）。

五. 典型工业应用场景与测试等级

典型应用场景		共模（线-地）测试电压		差模（线-线）测试电压		参考标准
工厂自动化（PLC）		4KV		2KV		IEC 61000-4-5 Class 3
电力变电站		6KV		4KV		IEEE 1613
铁路车载设备		6KV		4KV		EN 50155
石油/天然气设备		6~8kV		4KV		IEC 60079（防爆环境）
户外通信基站		6kv		2kv		YD/T 993（通信行业）

六. 设计建议
   6.1） 多级防护电路：
     前级：气体放电管（GDT）泄放大电流。
     后级：TVS二极管箝位电压，保护变压器绕组。
  6.2）增强隔离设计：
      采用厚层绝缘漆包线或三重绝缘线。
      爬电距离与电气间隙需满足IEC 60664-1（工业环境）。
  6.3）测试验证：
      浪涌测试后需进行长期老化试验，确保无隐性损伤。

     总结：工业级网络变压器的浪涌测试等级通常为 共模4kV~6kV，差模2kV~4kV，极端场景需达 8kV~10kV。设计时需结合具体应用场景（如电力、铁路、防爆环境）选择标准，并通过多级防护和严格测试确保可靠性。

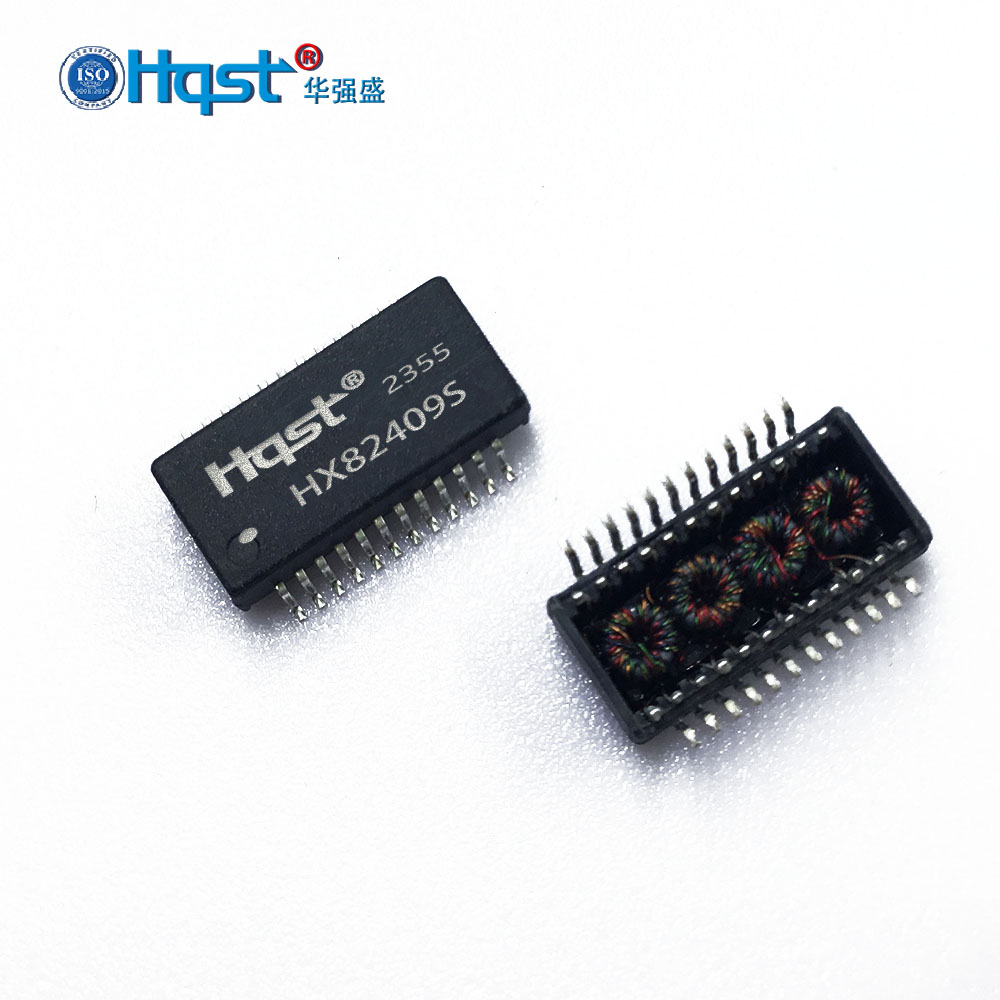

        常用工业级千兆网络变压器HX82409S（同PULSE:HX5084NL，同伍尔特:749020023）


        HX82409S工业级千兆单口网络变压器,同HX5084NL,同伍尔特:749020023


        综上所述：通过对不同划分标准情况下的网络变压器浪涌等级标准的了解，相信工程技术人员对匹配相应浪涌等级的网络变压器会更加得心应手,后续将工业级网络变压器在不同行业中的具体选型应用,敬请关注.....

       石门盈盛（华强盛）电子提供千余款 RJ45 网口连接器&网络变压器,多种型号可供选择：

        以下是工业级的千兆单口常规或者超薄款的贴片网络变压器，主要型号有：    HX82401S(HX5008NL); HX82404S(HX5151NL); HX82404S(HX5151NL); HX82405SP-8;HX82407S(HX5004NL);HX82407SP;HX82407SG;HX82408S;HX82409S(HX5084NL);HX82409S2;HX82409SP;HX82423S(LFE9219C-R);HX82411S;HX82427S;HX82427SP;HX82484SP+(7490220123);HX84001S(HX1234NL);HX84801S(HX5014NL);HX4803SP;HX85001S(HX5020NL);HXM82409S(HX5120NL);等多种电路可供选择;
       网通产品硬件设计工程师在具体选型时，可以参考相关网络变压器产品的规格说明、咨询产品供应商或工程师，以获取更准确的建议和匹配的具体网络变压器型号。他们能够根据您的具体需求和设备情况，提供更专业的选型指导。
