状态机（State Machine）详解
状态机（State Machine）详解
本质概念
状态机是一种数学建模工具，用于描述系统在不同状态之间的转移过程。它的核心思想是：系统在任何给定时刻只处于有限状态中的某一种状态，外部输入（事件）会触发状态转移，并可能伴随动作的执行。
graph LRA[状态A] -->|事件X/动作1| B[状态B]B -->|事件Y/动作2| C[状态C]C -->|事件Z/动作3| A三大核心组件
-
状态（States）：
- 系统可能存在的有限个稳定状况
- 分为初始状态、中间状态、终止状态
- 例如：红绿灯的
红灯、绿灯、黄灯
-
转移（Transitions）：
- 状态之间转换的规则
- 由事件（输入）触发
- 可附带动作（输出）
- 例如：绿灯状态下
收到计时信号→黄灯，同时启动倒计时
-
事件（Events）：
- 触发状态转移的外部输入
- 例如：用户操作、系统消息、时间信号
状态机类型对比
| 类型 | 名称 | 特点 | 应用场景 |
|---|---|---|---|
| 米利型 | Mealy Machine | 转移依赖当前状态和输入 | 大多数实际应用 |
| 摩尔型 | Moore Machine | 转移仅依赖当前状态 | 简单控制逻辑 |
| 层次型 | Hierarchical State Machine | 状态可嵌套子状态机 | 复杂UI系统 |
| 并行型 | Parallel State Machine | 多个状态机并发运行 | 多任务处理系统 |
代码实现：自动售货机状态机
from enum import Enum, auto# 定义状态
class VendingState(Enum):IDLE = auto() # 空闲状态SELECTING = auto() # 选择商品PAYING = auto() # 支付中DISPENSING = auto() # 出货中# 实现售货机状态机
class VendingMachine:def __init__(self):self.state = VendingState.IDLEself.selected_item = None# 事件处理def select_item(self, item):if self.state == VendingState.IDLE:print(f"已选择商品: {item}")self.selected_item = itemself.state = VendingState.SELECTINGelse:print("当前不能选择商品")def insert_money(self, amount):if self.state == VendingState.SELECTING:if amount >= 10: # 假设商品10元print("付款成功")self.state = VendingState.PAYINGself.dispense()else:print("金额不足")else:print("未选择商品")def dispense(self):if self.state == VendingState.PAYING:print(f"正在出货: {self.selected_item}")self.state = VendingState.DISPENSINGself.complete()def complete(self):print("交易完成，谢谢惠顾")self.state = VendingState.IDLEself.selected_item = None# 测试售货机工作流程
vm = VendingMachine()
vm.select_item("可乐")
vm.insert_money(10)应用场景
-

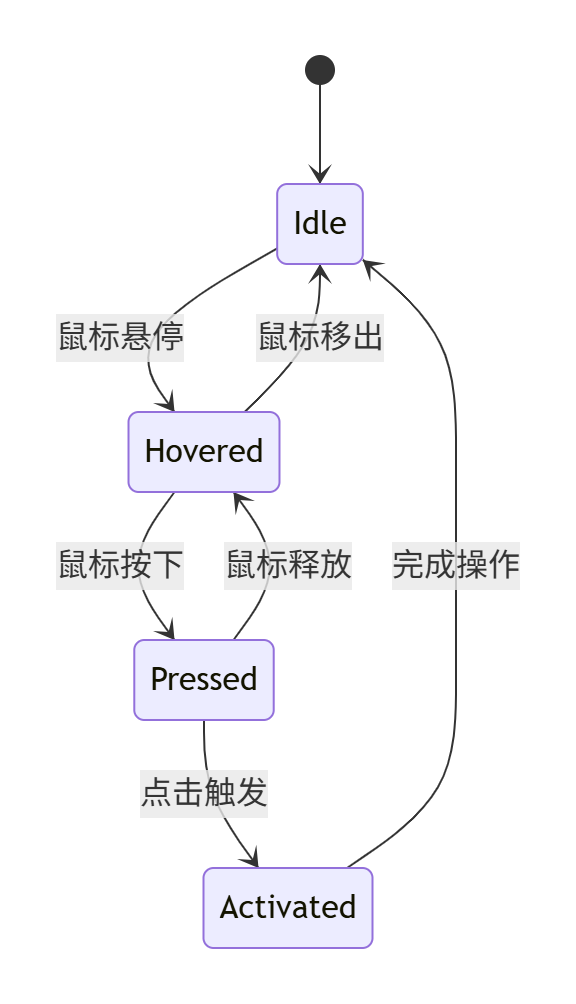

UI系统：
-

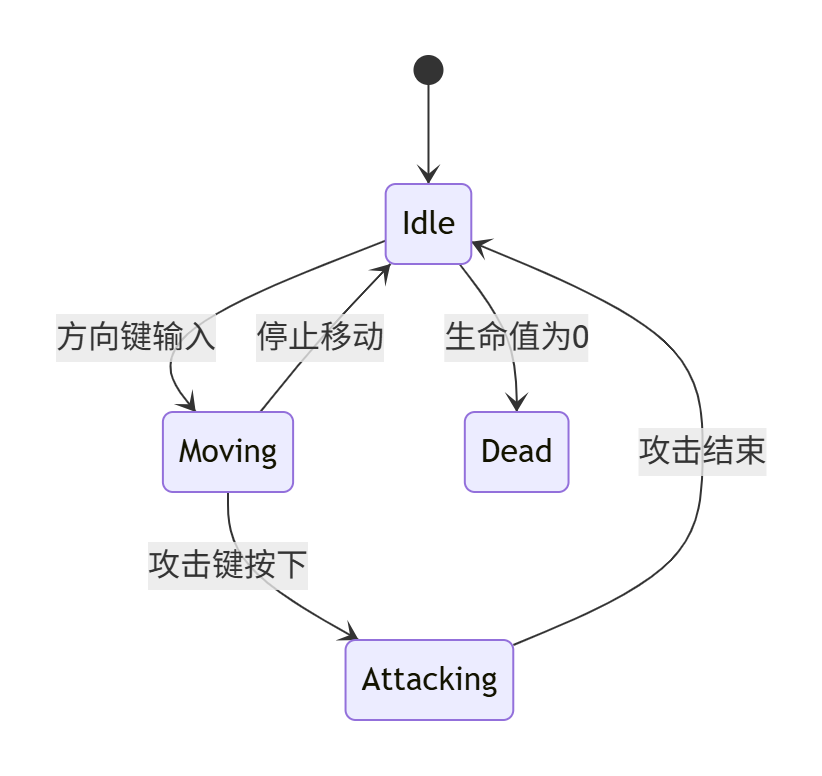

游戏开发：
-

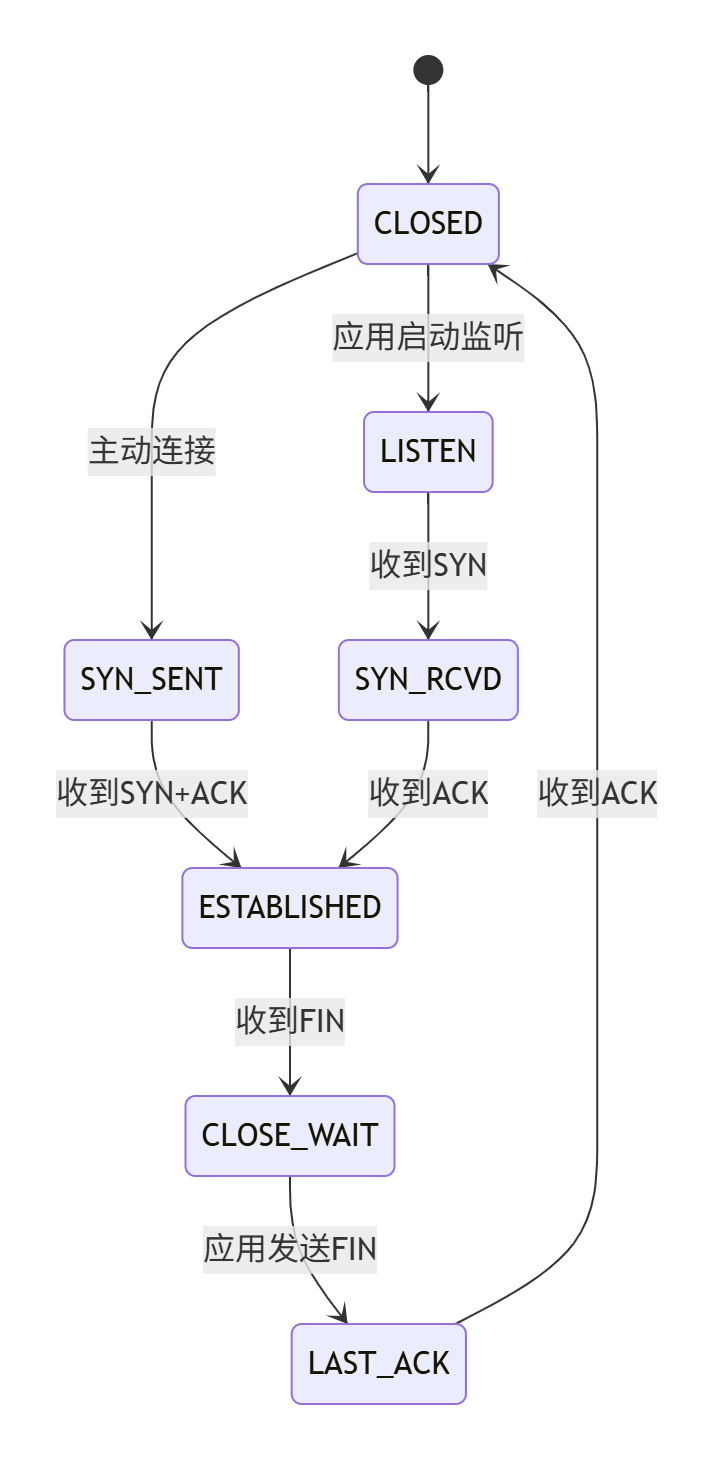

通信协议（TCP状态机）：
高级扩展概念
-
层级状态机：
class ComplexState:def __init__(self):self.main_state = MainState.STATE_Aself.sub_state = SubState.SUBSTATE_1def handle_event(self, event):# 先处理子状态if self.sub_state == SubState.SUBSTATE_1:# 子状态处理逻辑...pass# 父状态处理elif self.main_state == MainState.STATE_A:# 父状态逻辑...pass -
状态图工具：
- PlantUML：基于文本的状态图生成
- Statecharts：复杂状态机建模标准
- XState：JavaScript状态机库
-
时序逻辑检查：
- 使用LTL(线性时序逻辑)验证状态转移
◻(绿灯 → ◊(黄灯)) # 绿灯最终必定变为黄灯 ¬◊(绿灯 ∧ 红灯) # 绿灯和红灯不可能同时存在
设计原则
-
有限状态原则：
- 系统状态必须是有限且明确的
-
单激活原则：
- 任一时刻只有一个活动状态（并行状态机除外）
-
明确转移原则：
- 每个转移必须有明确的触发条件
-
动作隔离原则：
- 状态转移过程中的动作不应改变其他状态
优化技巧
-
状态模式实现：
class State(ABC):@abstractmethoddef handle(self, context): passclass ConcreteStateA(State):def handle(self, context):context.state = ConcreteStateB()class Context:def __init__(self):self.state = ConcreteStateA()def request(self):self.state.handle(self) -
状态表驱动法：
transitions = {(VendingState.IDLE, 'SELECT'): ('SELECTING', select_action),(VendingState.SELECTING, 'PAY'): ('PAYING', payment_action),(VendingState.PAYING, 'DISPENSE'): ('DISPENSING', dispense_action) }def handle_event(event):current_state = machine.statekey = (current_state, event)if key in transitions:new_state, action = transitions[key]action()machine.state = new_state -
可视化调试：
def trace_state_change(old, new, event):print(f"State: {old.name} → {new.name} [Event: {event}]")logger.debug(f"Transition at {datetime.now()}")
状态机通过将复杂流程分解为离散的状态和转移关系，显著提高了系统的可预测性和可维护性，是解决复杂逻辑控制的利器。
