火焰传感器讲解
目录
概述
一、火焰传感器的工作原理
二、主要性能参数与特性
（一）核心参数
（二）环境特性
三、与其他传感器的对比
四、引脚功能介绍
五、通信协议与数据读取
六、相关应用设计
概述
火焰传感器作为消防与工业安全领域的关键感知元件，能精准捕捉火焰特有的光辐射信号，快速识别火灾隐患。从家用燃气泄漏监测到工业炉膛火焰监控，它凭借对火焰光谱的敏锐识别，为设备安全、人员防护筑牢第一道防线，是构建智能安全系统的核心组件之一。
一、火焰传感器的工作原理
火焰燃烧时，会释放包含紫外、红外及可见光的混合光谱，不同燃料火焰光谱存在差异（如木材火焰红外辐射强，天然气火焰含特定紫外波段 ）。
- 光信号采集：传感器前端的光学滤光片，仅允许火焰特征波段（如紫外 200 - 280nm、红外 760 - 1100nm ）的光线通过，过滤环境光干扰。
- 光电转换：滤光后的光线照射到光敏元件（如光敏二极管、光敏电阻 ），元件依据光照强度改变电学特性（光敏二极管反向电流随光照增大，光敏电阻阻值随光照降低 ），实现 “光信号→电信号” 转换。
- 信号处理：转换后的电信号经放大电路增强、比较电路与阈值对比，超过阈值时判定检测到火焰，输出数字电平（如低电平表示检测到火焰 ），部分传感器还会输出模拟信号反映火焰强度。

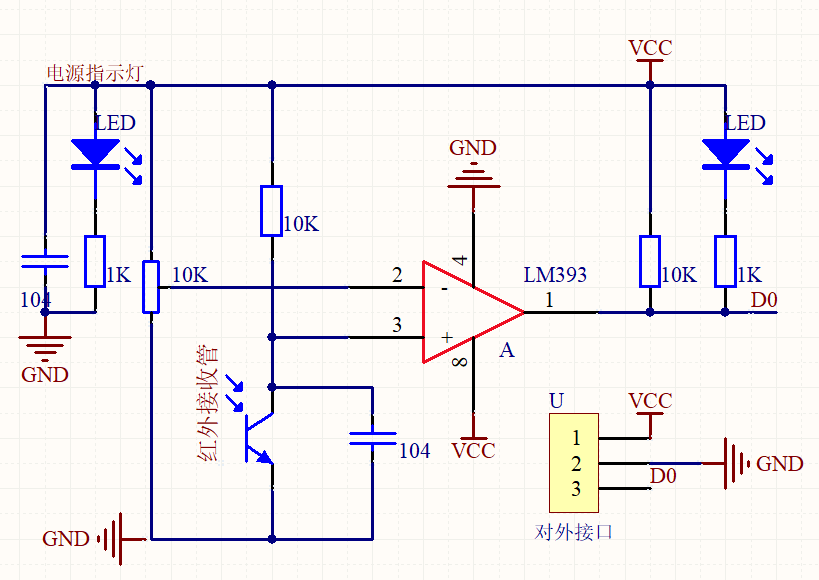

当发生明火时，火焰会反射出一种特定的光谱，然后火焰传感器进行检测和采集，火焰传感器的内部有一个红外线接收器，专门用来采集火焰发射出来的光谱，然后根据产生的火焰亮度进行转换，然后通过LM393进行电压比较，超过电压值就会输出数字信号1，没有检测到会输出数字信号0.
二、主要性能参数与特性
（一）核心参数
- 检测波段：覆盖紫外、红外或复合波段，红外型适配含碳燃料（如木材、煤炭 ），复合波段兼顾多场景。
- 检测距离：受火焰强度、光学设计影响，通常 0.5 - 5m，
- 响应时间：从火焰出现到输出信号的延迟，毫秒级（如 10 - 200ms ）
- 工作电压 / 电流：常见 3.3V - 5V（适配单片机 ），工作电流多在 10 - 50mA，低功耗型可降至 5mA 以下。
（二）环境特性
- 温度适应性：民用级 - 20℃ - 60℃，工业级（带温度补偿 ）可在 - 40℃ - 85℃稳定运行
- 抗干扰能力：通过滤光片、屏蔽设计，抵御可见光、电磁干扰，部分工业级传感器可在强光（10000lux ）、电磁噪声环境正常工作。
三、与其他传感器的对比
| 传感器类型 | 火焰传感器 | 烟雾传感器 | 温度传感器 |
|---|---|---|---|
| 检测对象 | 火焰光辐射 | 烟雾颗粒散射 / 吸附 | 温度变化 |
| 响应速度 | 快（毫秒级） | 中（秒级，依赖烟雾扩散 ） | 慢（分钟级，需温度传导 ） |
| 误报风险 | 低（依赖光谱识别） | 高（粉尘、水汽易触发 ） | 低（仅温度异常触发 ） |
| 典型场景 | 火灾预警、火焰监控 | 封闭空间火灾报警 | 设备温度监测 |
火焰传感器聚焦 “火焰存在性” 快速识别，弥补烟雾传感器响应慢、温度传感器滞后的短板，适合需前置预警的场景（如仓库火焰检测场景 ）。

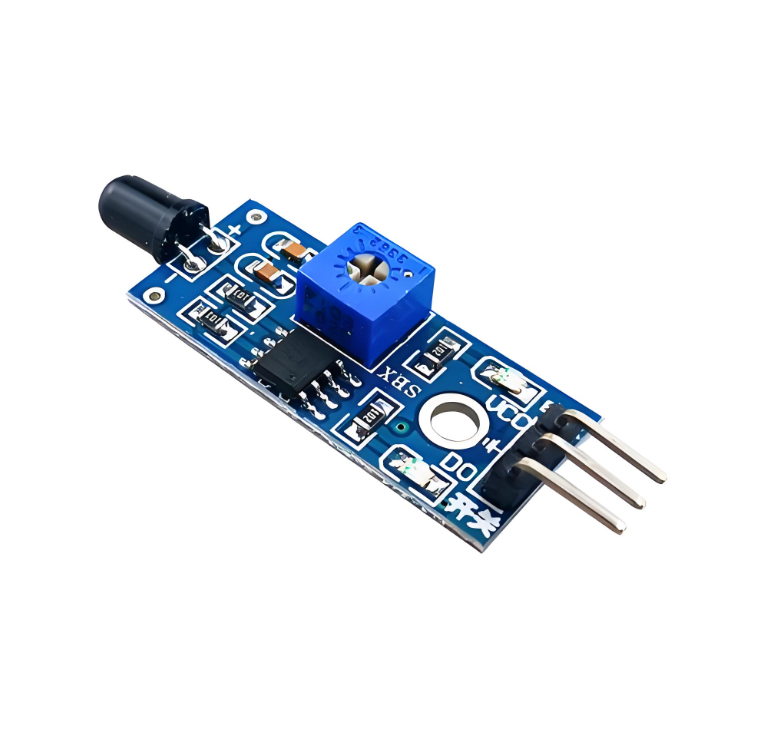

四、引脚功能介绍
- VCC：电源正极，接入适配电压（如 5V ），为传感器供电。
- GND：电源负极，接地形成回路，保障电路稳定。
- DO：数字输出引脚，检测到火焰时输出低电平（或高电平，依模块设计 ），直接对接单片机 IO 口，实现 “火焰有无” 判断
五、通信协议与数据读取
输出协议非常简单，它没有复杂的数字通信协议（如I2C、SPI、UART），只需要读取其数字电平信号即可。
- 输出信号类型：数字脉冲（TTL电平）
- 高电平 (5V/3.3V)：表示检测到火焰
- 低电平 (0V)：表示未检测到火焰
