Android 四大布局：使用方式与性能优化原理

一、四大布局基本用法与特点

1. LinearLayout（线性布局）

使用方式：

<LinearLayoutandroid:orientation="vertical"  <!-- 排列方向：vertical/horizontal -->android:layout_width="match_parent"android:layout_height="match_parent"><Buttonandroid:layout_width="match_parent"android:layout_height="wrap_content"android:text="按钮1"/><Buttonandroid:layout_width="0dp"         <!-- 权重布局 -->android:layout_height="wrap_content"android:layout_weight="1"          <!-- 占剩余空间1/3 -->android:text="按钮2"/>
</LinearLayout>

特点：

• 单向排列（水平/垂直）

• 权重分配（layout_weight）

• 痛点：实现复杂布局需多层嵌套 → 性能下降

2. FrameLayout（帧布局）

使用方式：

<FrameLayoutandroid:layout_width="match_parent"android:layout_height="300dp"><ImageView.../>  <!-- 底层图片 --><Buttonandroid:layout_gravity="center" <!-- 居中定位 -->android:text="居中按钮"/><TextViewandroid:layout_gravity="bottom|end" <!-- 右下角定位 -->android:text="右下角文字"/>
</FrameLayout>

特点：

• 子视图堆叠在左上角

• 通过 layout_gravity 调整位置

• 痛点：无法实现复杂相对定位

3. RelativeLayout（相对布局）

使用方式：

<RelativeLayoutandroid:layout_width="match_parent"android:layout_height="match_parent"><Buttonandroid:id="@+id/btn1"android:layout_alignParentTop="true" <!-- 贴父容器顶部 -->android:text="按钮1"/><Buttonandroid:layout_toRightOf="@id/btn1"  <!-- 在btn1右侧 -->android:layout_alignBottom="@id/btn1" <!-- 底部对齐btn1 -->android:text="按钮2"/>
</RelativeLayout>

特点：

• 基于兄弟/父容器相对定位

• 痛点：

  • 循环依赖导致测量失败（如A在B右侧，B在A左侧）

  • 需两次测量遍历（横向+纵向）→ 性能中等

4. ConstraintLayout（约束布局）

使用方式：

<androidx.constraintlayout.widget.ConstraintLayoutandroid:layout_width="match_parent"android:layout_height="match_parent"><!-- 基础约束 --><Buttonandroid:id="@+id/btn1"app:layout_constraintStart_toStartOf="parent" <!-- 贴父容器左侧 -->app:layout_constraintTop_toTopOf="parent"     <!-- 贴父容器顶部 -->android:text="按钮1"/><!-- 相对约束 + 边距 --><Buttonapp:layout_constraintStart_toEndOf="@id/btn1" <!-- 在btn1右侧 -->app:layout_constraintTop_toTopOf="@id/btn1"    <!-- 顶部对齐btn1 -->android:layout_marginStart="10dp"             <!-- 左边距10dp -->android:text="按钮2"/><!-- 水平链条均分 --><Buttonapp:layout_constraintHorizontal_chainStyle="spread"app:layout_constraintStart_toStartOf="parent"app:layout_constraintEnd_toStartOf="@+id/btn3"/>
</androidx.constraintlayout.widget.ConstraintLayout>

特点：

• 通过锚点（约束）连接父容器/兄弟视图/辅助线

• 高级功能：

  • 链条（Chains）：替代线性布局权重

  • 比例约束（layout_constraintDimensionRatio）

  • 虚拟辅助（Guideline/Barrier）

二、性能优化原理：测量过程流程图

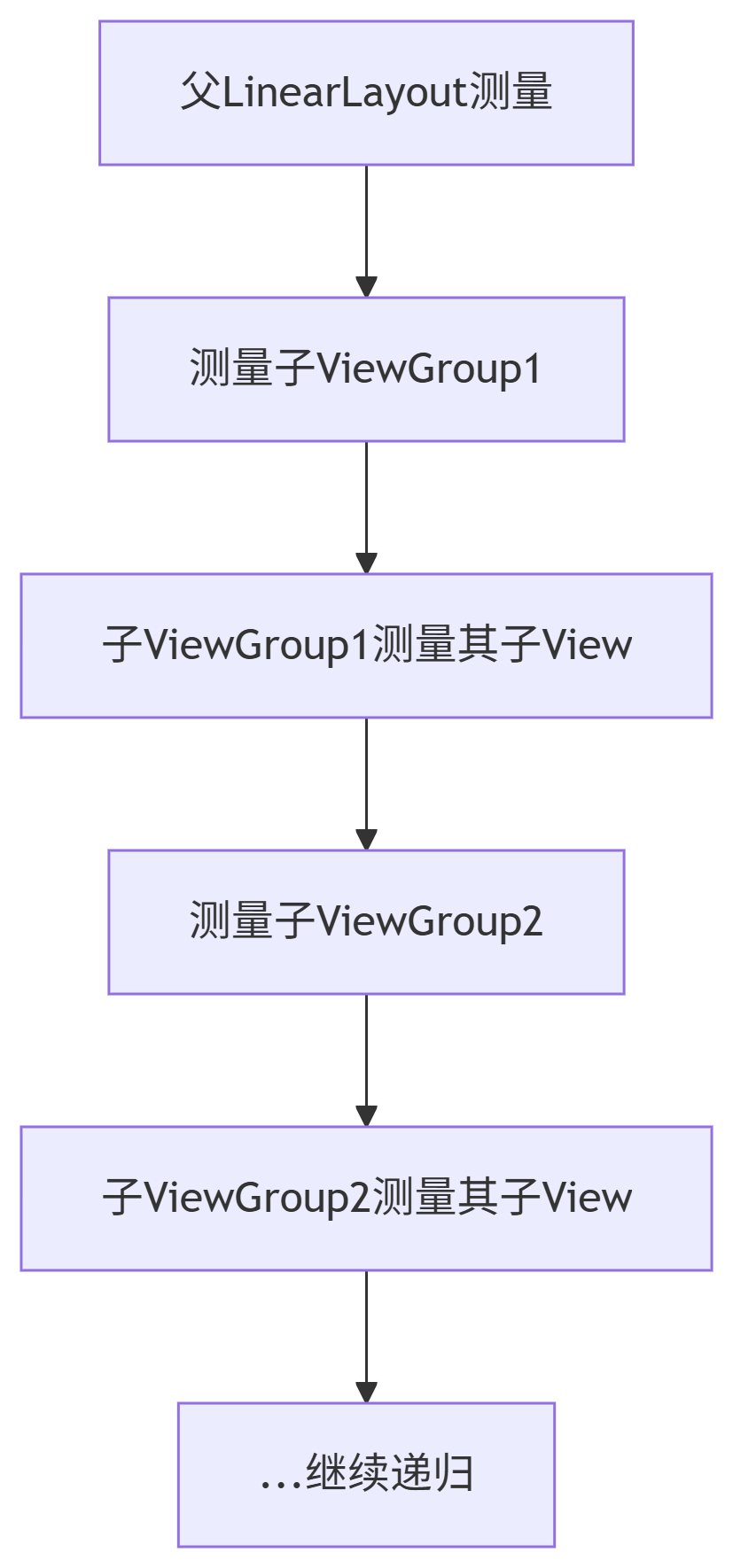

1. LinearLayout 测量过程（嵌套时性能最差）

性能问题：

• 测量次数 = O(2ⁿ)（n为嵌套层数）

• 每层嵌套需2次测量（父测量子 + 子自身测量）

• 示例：3层嵌套 → 7次测量

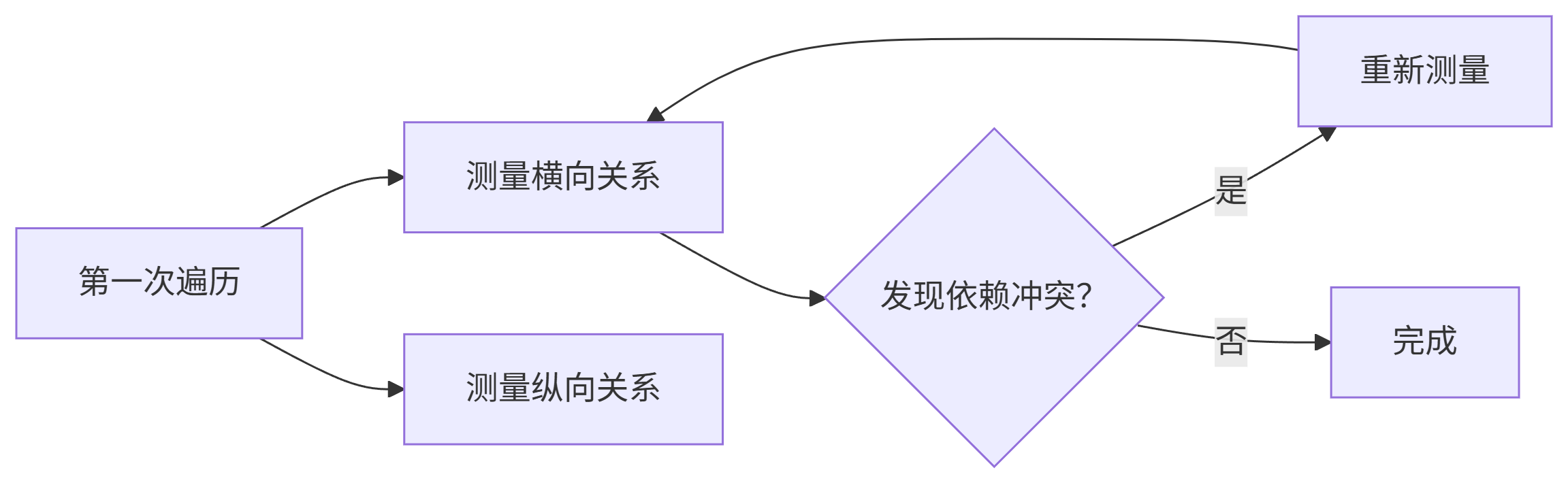

2. RelativeLayout 测量过程

性能问题：

• 需 两次遍历（横向+纵向）

• 循环依赖导致 重复测量

• 测量次数 = O(n²)（n为子视图数量）

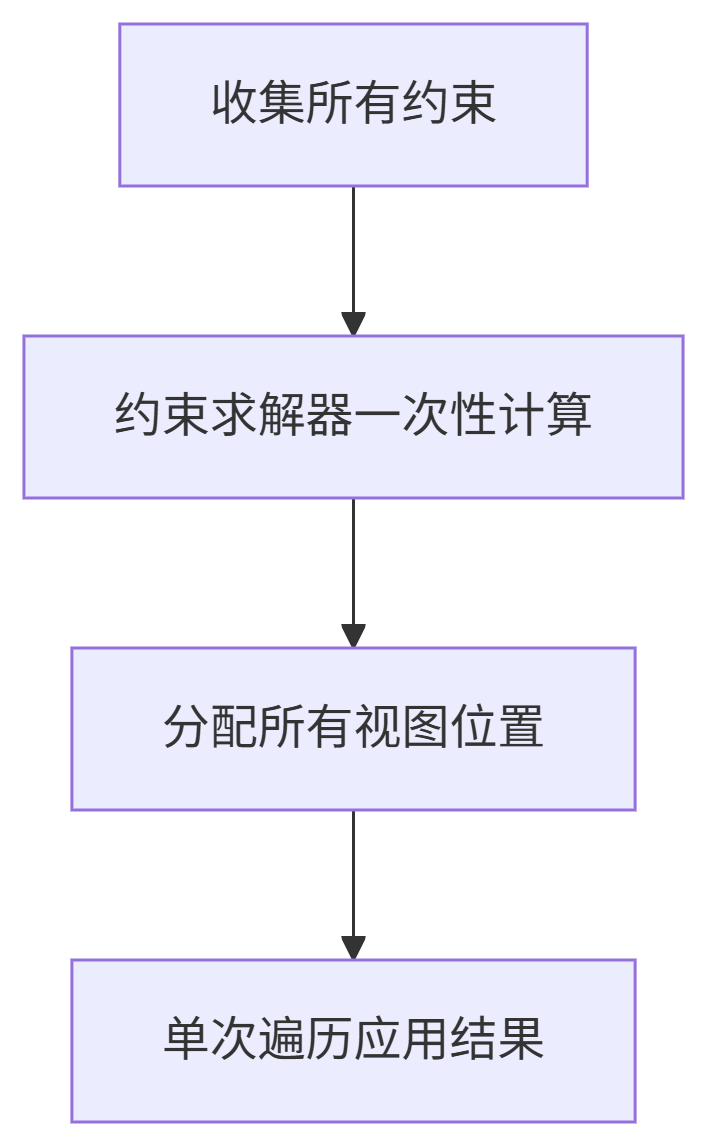

3. ConstraintLayout 测量过程

性能优势：

• 单次测量完成（O(n) 复杂度）

• 约束求解器（Constraint Solver）将布局问题转化为 数学方程组求解

三、为什么ConstraintLayout性能最优？

1. 减少嵌套 → 减少测量次数

2. 测量机制本质差异

• 传统布局：递归测量 → 父布局等待子布局测量结果 → 同步阻塞式

• ConstraintLayout：

  1. 收集所有约束条件

  2. 约束求解器 一次性计算 所有视图位置

  3. 应用计算结果 → 异步批处理式

3. 硬件加速优化

• 约束条件转化为GPU可执行的 图形指令

• 减少CPU计算量（尤其旋转屏幕等布局重构场景）

四、常见问题

Q：为什么ConstraintLayout能减少性能开销？

A：

1. 扁平化布局设计：

   • 通过约束关系直接定位视图，避免多层嵌套（如用链条替代LinearLayout权重）

   • 减少视图树深度，直接降低测量/绘制复杂度

2. 单次测量机制：

   • 传统布局（如LinearLayout）嵌套时测量次数呈 指数级增长（O(2ⁿ)）

   • ConstraintLayout使用 约束求解器 一次性计算所有视图位置，测量次数 优化为O(n)

3. 硬件加速支持：

   • 约束条件转化为GPU指令（减少CPU负担）

   • 官方测试：渲染速度比RelativeLayout快40%

结论：
对于复杂界面，ConstraintLayout通过减少嵌套+单次测量，从根本上解决Android布局性能瓶颈。
