keil之stm32f10x模板工程创建

---

1.文件目录说明（含未添加到keil工程的文件：如部分启动文件）

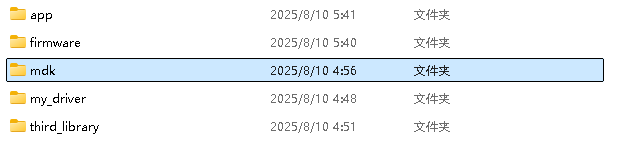

一级目录说明：

1. app文件夹：存放main.c文件，是程序的入口文件。
2. config文件夹：存放stm32f10x_conf.h配置文件、中断配置文件（it.c、it.h）
3. firmware文件夹：固件库（firmware library），存放内核文件夹cmsis、ST官方标准驱动库文件夹driver、启动文件startup
4. mdk文件夹：存放keil工程文件
5. my_driver文件夹：外设器件驱动文件，比如显示屏驱动文件，按键驱动文件等。（部分教程里也经常取名为Hardware）
6. third_library文件夹：比如移植开源组件EayLogger、FatFs文件系统、FreeRTOS实时系统
7. readme.md文件：必要的工程文件介绍信息

二级目录说明：

firmware之下有cmsis文件、driver文件、startup文件：

1. cmsis文件下存放core与device文件夹
2. driver文件下存放inc、src文件夹，需要从STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x直接复制过来
3. startup文件下存放各类启动文件，方便后续选择和添加到keil工程里

三级目录说明：

cmsis文件下存放core与device文件夹

1. core文件下，需要移植STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\CoreSupport
2. device文件夹下，需要移植STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x

文件树结构

project/

│

├── app/ # 应用程序

│ └── main.c # 程序主入口

│

├── config/ # 配置文件

│ ├── stm32f10x_conf.h # 外设库配置

│ ├── it.c # 中断服务程序

│ └── it.h # 中断头文件

│

├── firmware/ # 固件库

│ ├── cmsis/

│ │ ├── core/ # CMSIS核心

│ │ │ ├── core_cm3.c

│ │ │ └── core_cm3.h # 移植自…\CoreSupport

│ │ │

│ │ └── device/ # 设备特定文件

│ │ ├── stm32f10x.h

│ │ ├── system_stm32f10x.c

│ │ └── … # 移植自…\DeviceSupport\ST\STM32F10x

│ │

│ ├── driver/ # 标准外设驱动

│ │ ├── inc/ # 头文件

│ │ └── src/ # 源文件

│ │

│ └── startup/ # 启动文件（未全部加入工程）

│ ├── startup_stm32f10x_ld.s # 小容量

│ ├── startup_stm32f10x_md.s # 中容量

│ └── startup_stm32f10x_hd.s # 大容量

│

├── mdk/ # Keil工程（子目录会随着工程创建自动创建）

│ ├── Project.uvprojx

│ └── Objects/ # 编译输出

│

├── my_driver/ # 用户驱动

│ ├── lcd/ # 显示屏驱动

│ └── key/ # 按键驱动

│

├── third_library/ # 第三方库

│ └── EasyLogger/ # 日志组件

│

└── readme.md # 工程说明

横向展示文件目录框图

2. keil工程文件创建

新建空白工程

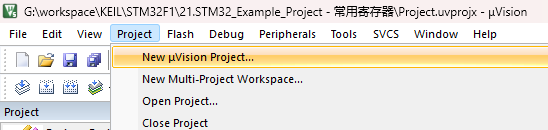

Project->New uVision Project

文件命名stm32f10x，选择mdk目录

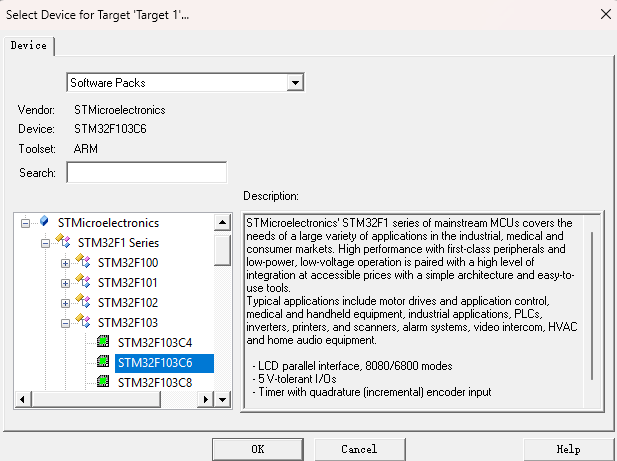

选择stm32f103c6系列的芯片

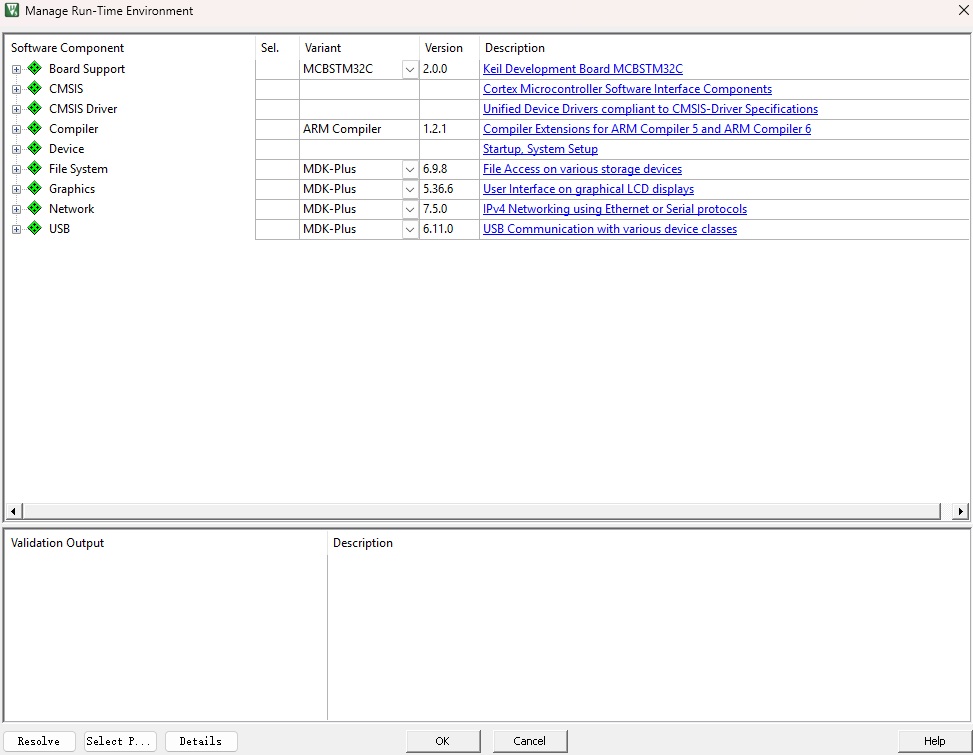

默认勾选OK即可

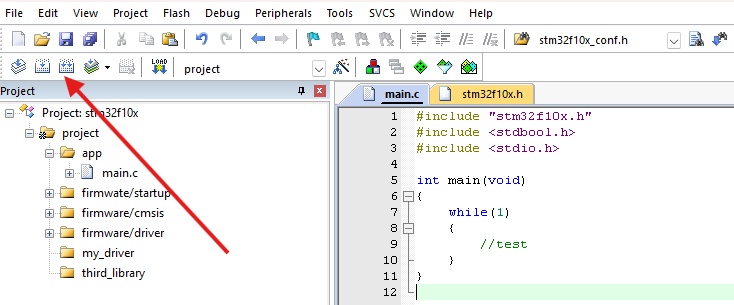

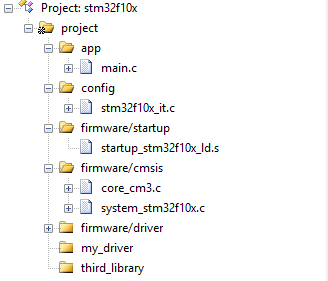

project工程文件目录说明

1. app文件夹：存放main.c文件，是程序的入口文件。
2. config文件夹：存放stm32f10x_conf.h配置文件、中断配置文件（it.c、it.h）。
3. firmware/startup文件夹：存放指定启动文件startup_stm32f10x_ld.s
4. firmware/cmsis文件夹：存放内核.c文件
5. firmware/driver文件夹：存放src文件
6. my_driver文件夹：存放外设驱动文件
7. third_library文件夹：存放三方库文件

横向展示的工程文件目录结构图

以下是横向展示的工程文件目录结构图，使用Mermaid语法绘制，不同层级用不同颜色区分：

头文件路径配置

魔术棒-》勾选Use MicroLIB

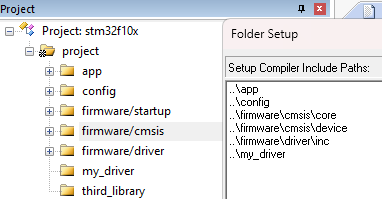

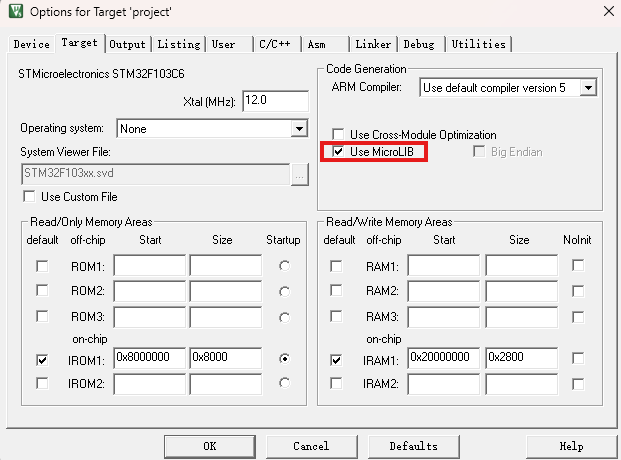

魔术棒-》C/C++，Include Paths，添加下列路径（third_library后面有需要再添加）
third_library后续有需要再添加

USE_STDPERIPH_DRIVER宏定义设置（重要）

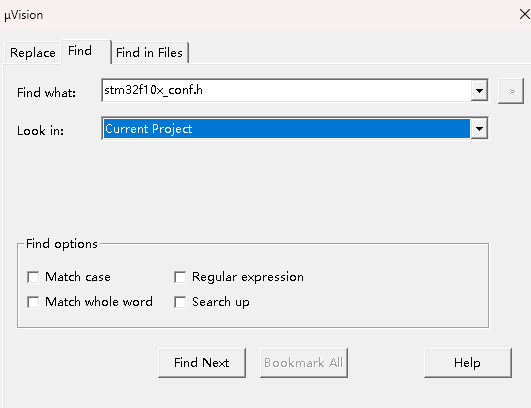

CTRL+F搜索conf.h

可以看到需要添加如下宏定义 USE_STDPERIPH_DRIVER

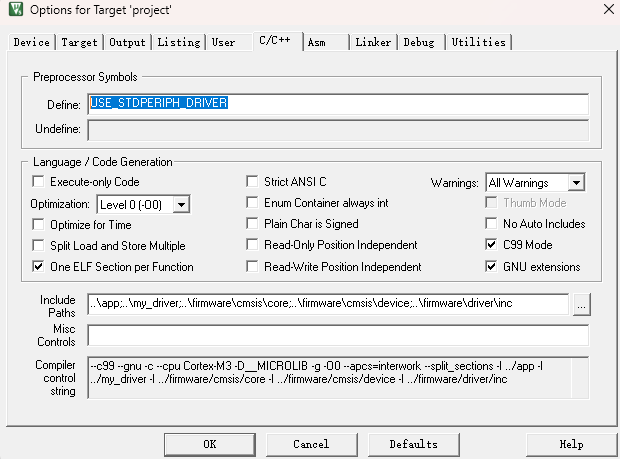

魔术棒-》C/C++，添加上述宏定义

main.c测试用例

#include "stm32f10x.h"                  // Device header
#include <stdbool.h>
#include <stdio.h>int main(void)
{while(1){//test}
}

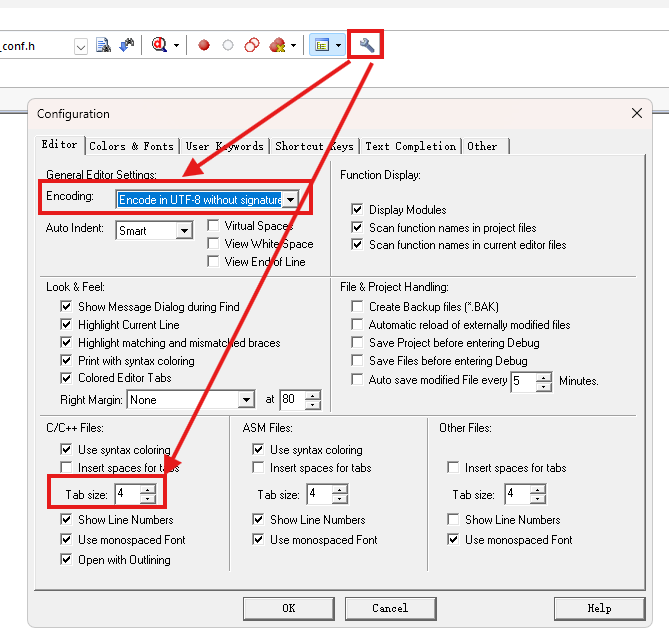

keil编码与编辑设置

编译测试

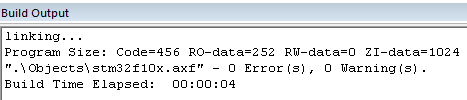

编译成功后".\Objects\stm32f10x.axf" - 0 Error(s), 0 Warning(s).

---
