GRASS GIS 生成斜坡单元

软件下载

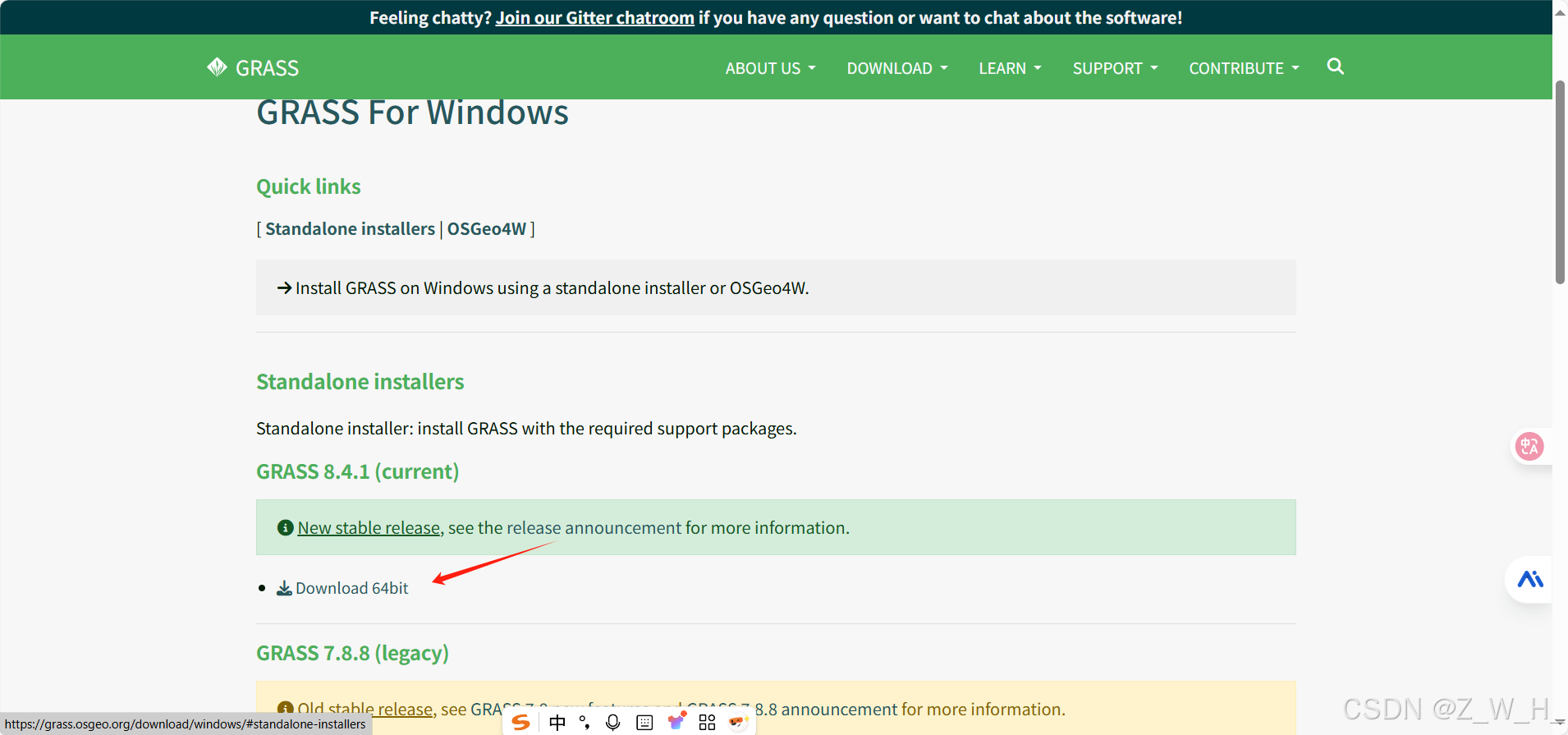

下载链接

Windows

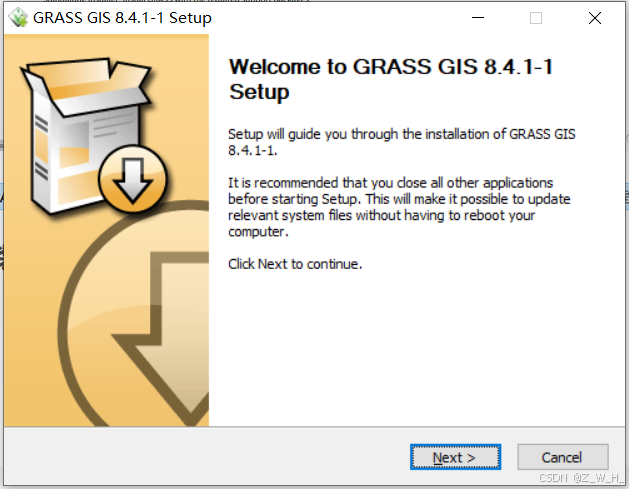

软件安装

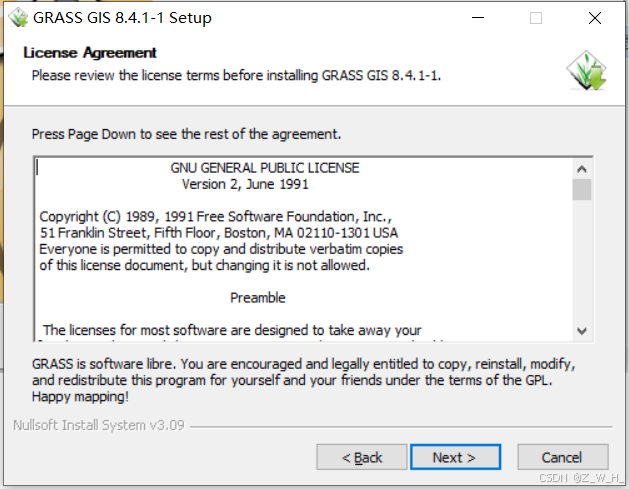

点击NEXT

点击NEXT

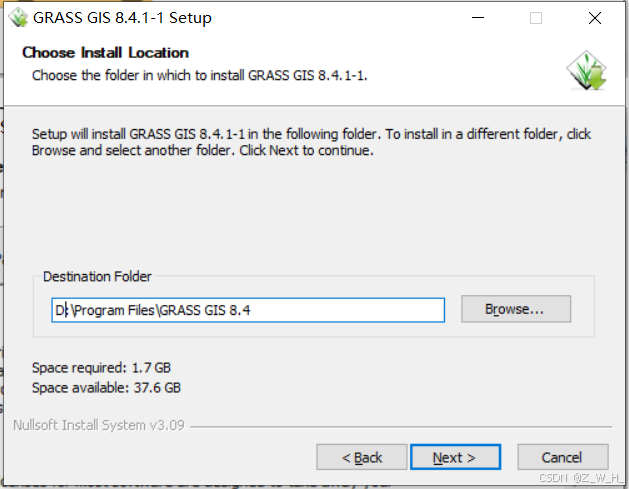

更改安装位置，点击NEXT

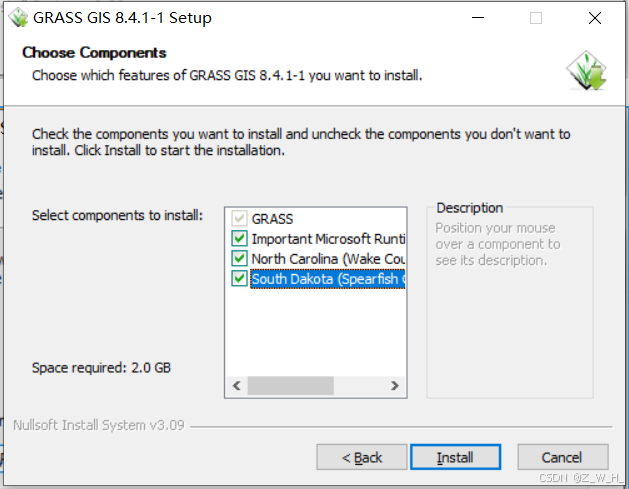

不用勾选nort和south数据，没有用还得在线下载。国内网络下载不下来

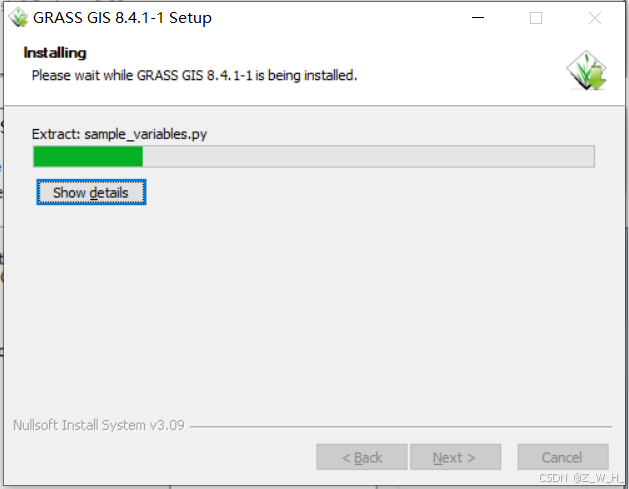

点击NEXT

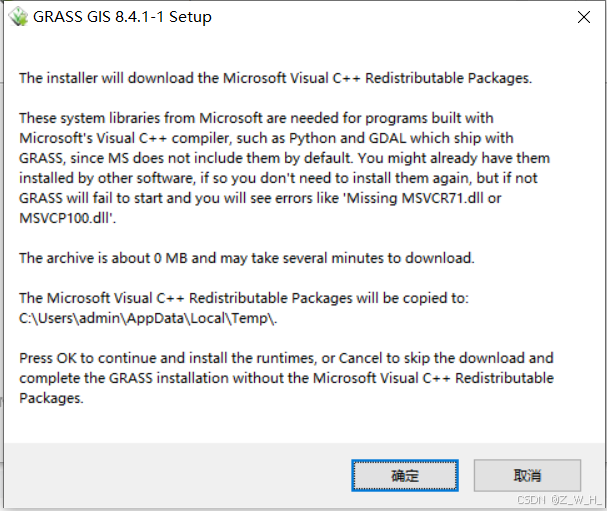

需要额外下载C++程序，点击确定即可

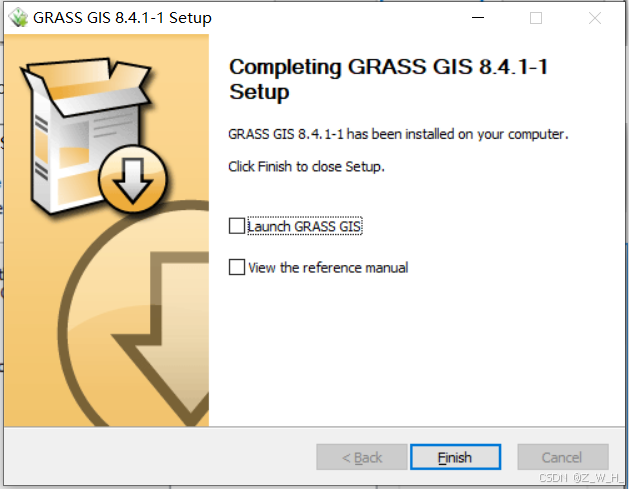

安装完成

下载插件

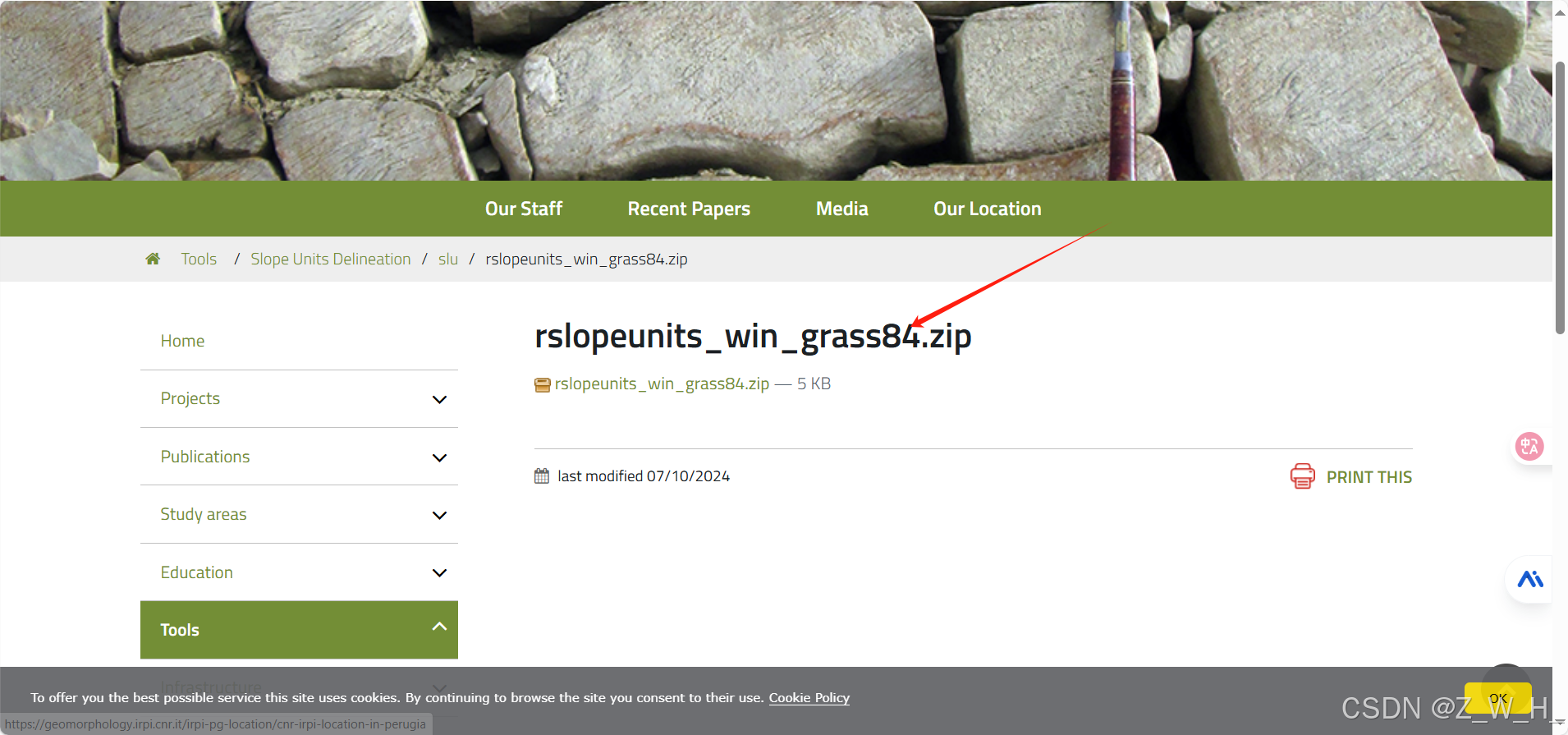

网址

slu — Geomorphology Research Group @ CNR IRPI Perugia

https://geomorphology.irpi.cnr.it/tools/slope-units/slu/rslopeunits_win_grass84.zip/@@download/file/rslopeunits_win_grass84.zip

拷贝

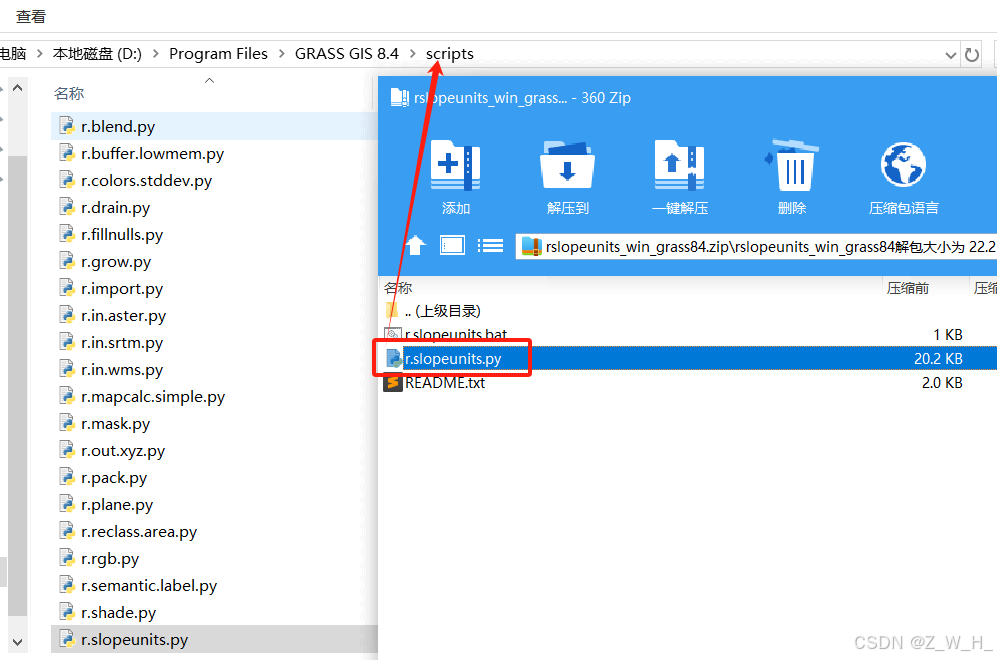

将py文件拷贝到对应GRASS GIS软件的scripts文件夹下

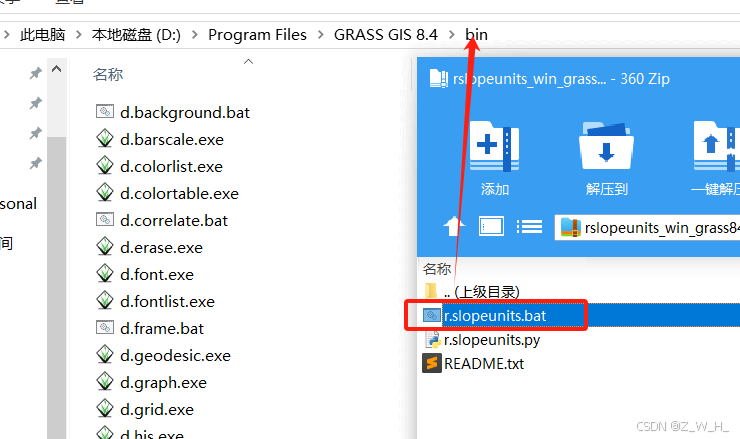

将bat文件拷贝到对应GRASS GIS软件的bin文件夹下

验证

输入r.slopeunits --help，查看是否有参数介绍

创建斜坡单元操作

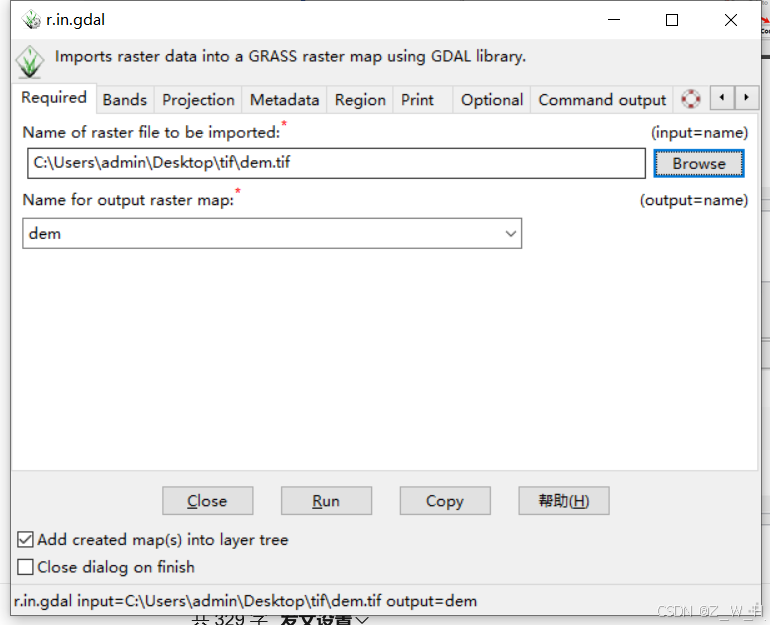

1.添加栅格数据

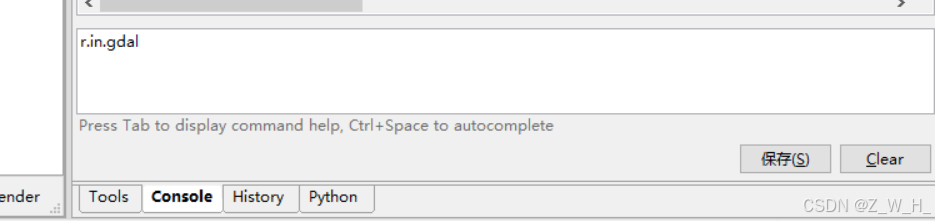

r.in.gdal

路径不能有中文

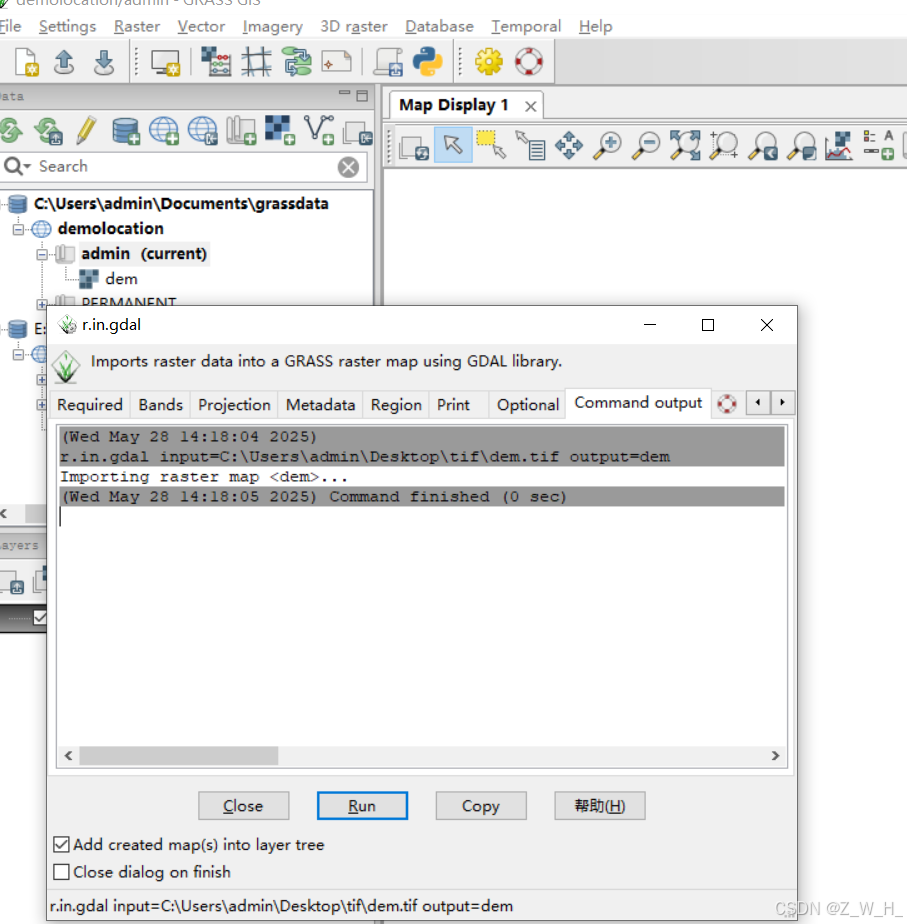

添加成功

2.设置范围

确保 g.region 的范围与输入的 DEM 一致。如果不一致，可能会导致计算错误。

g.region raster=dem@admin -p

3.进行斜坡单元

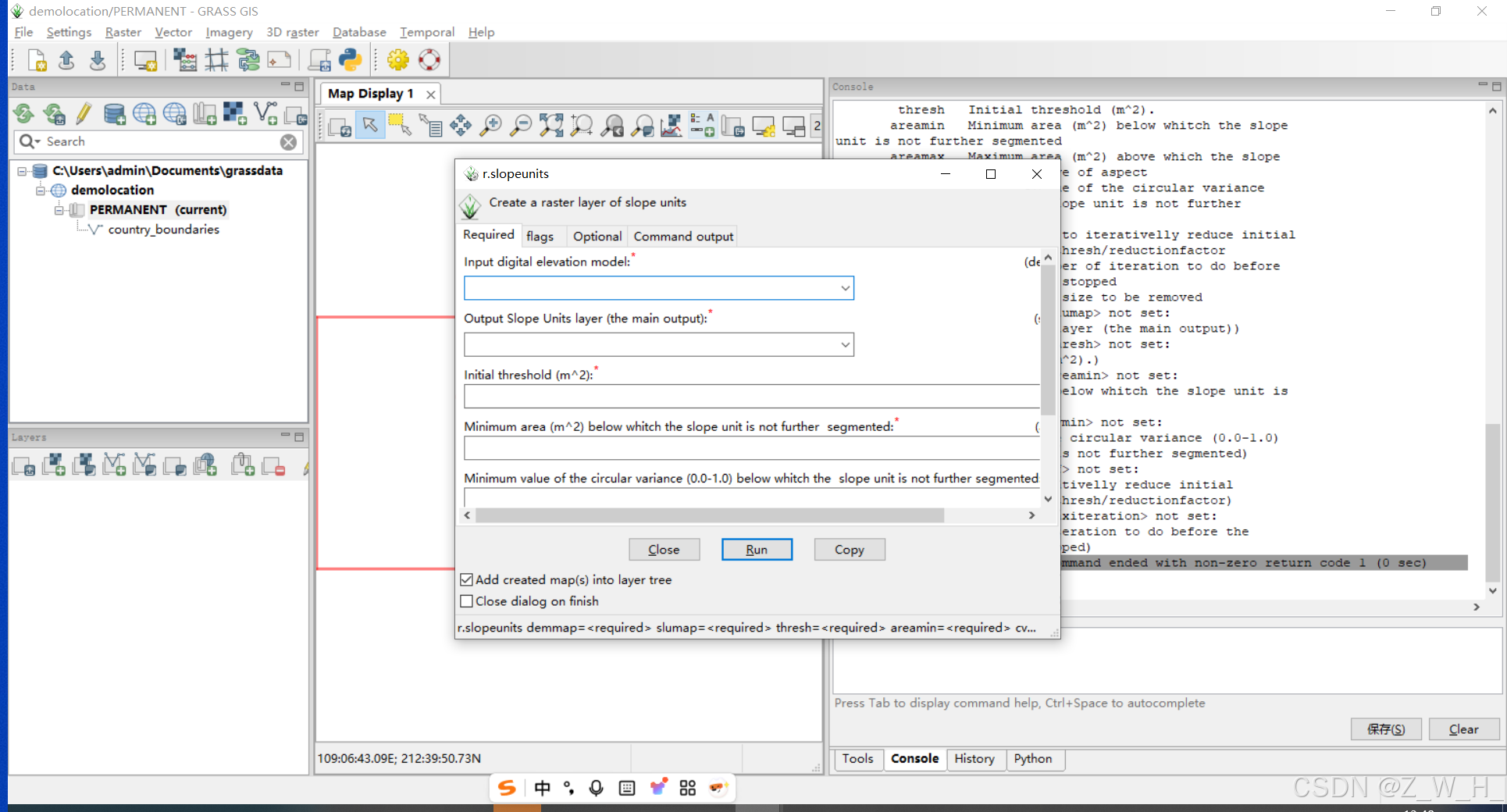

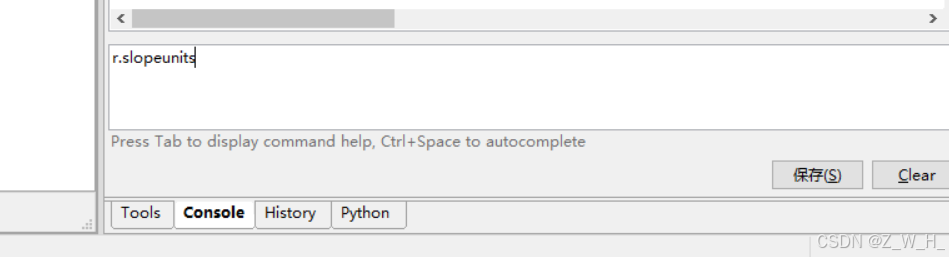

输入一下文件，打开对应的GUI界面

r.slopeunits

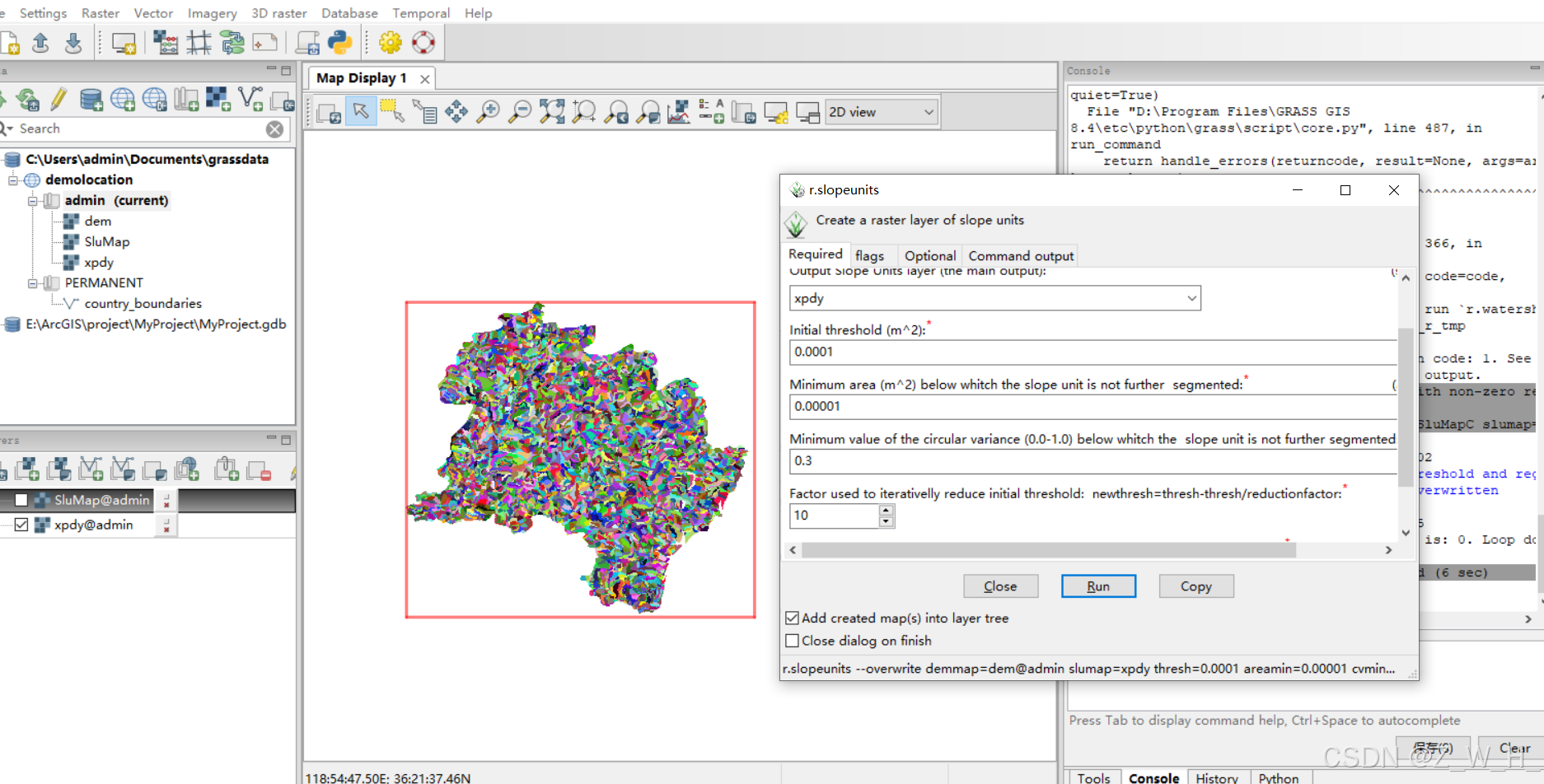

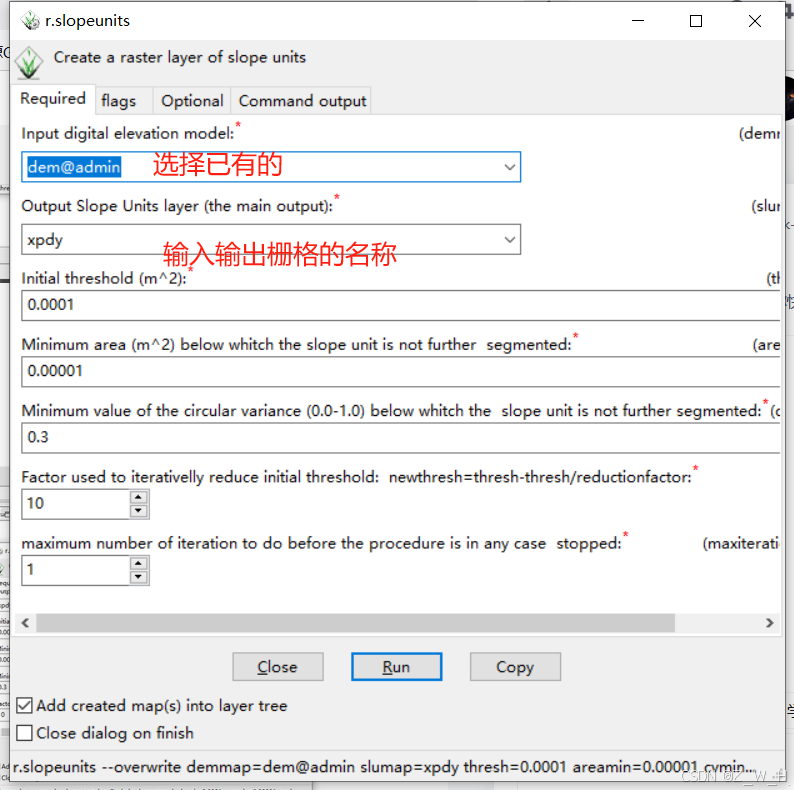

输入参数

结果

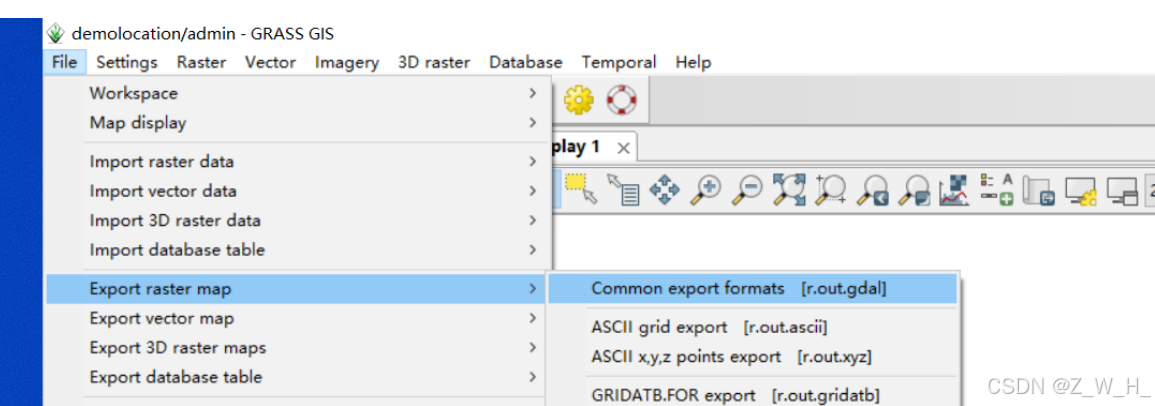

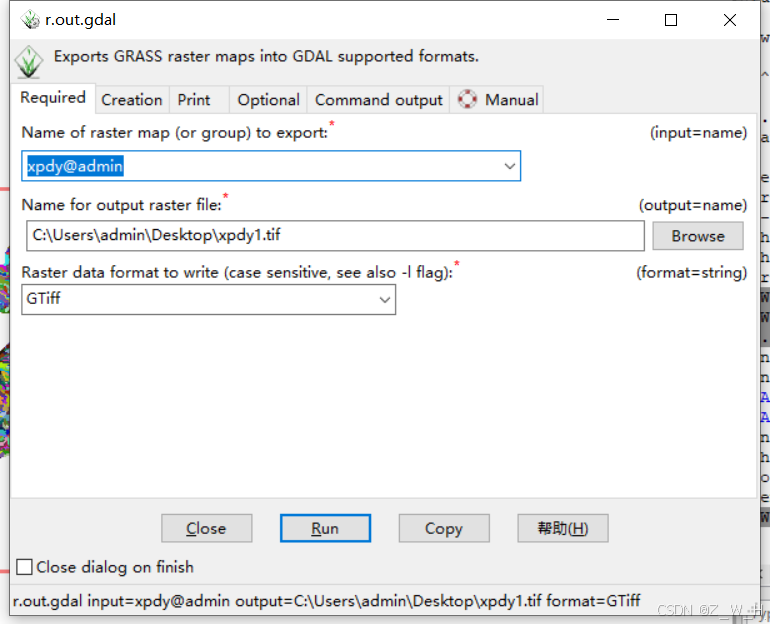

4.导出数据

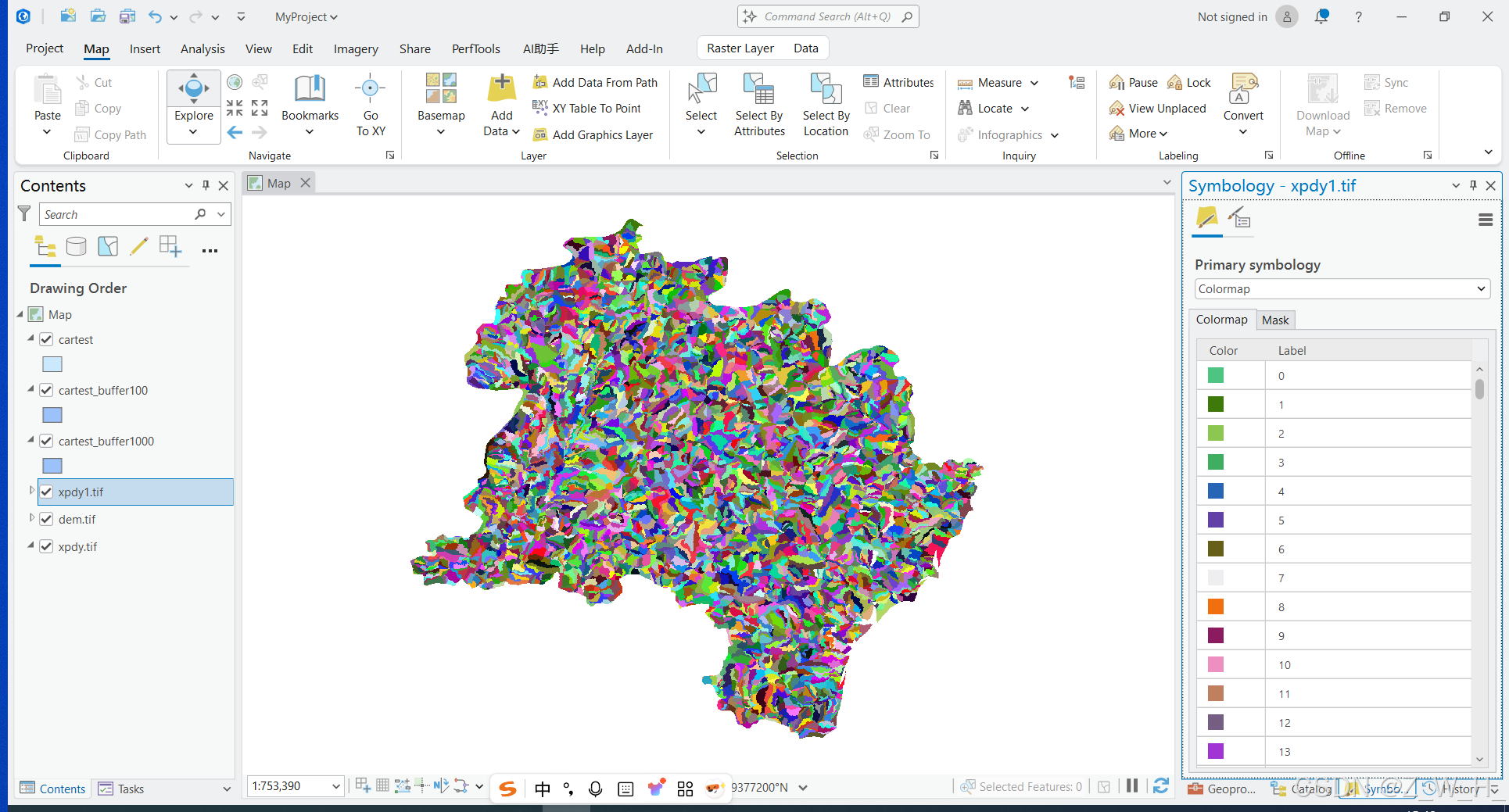

5.arcgis中查看

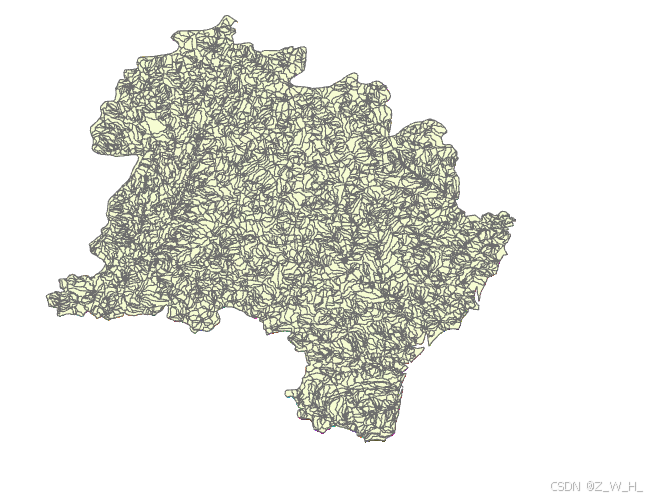

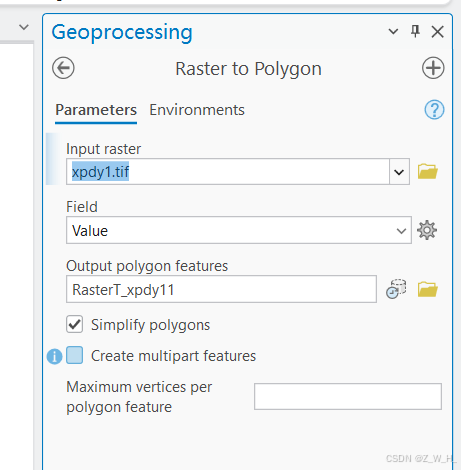

6.转为矢量

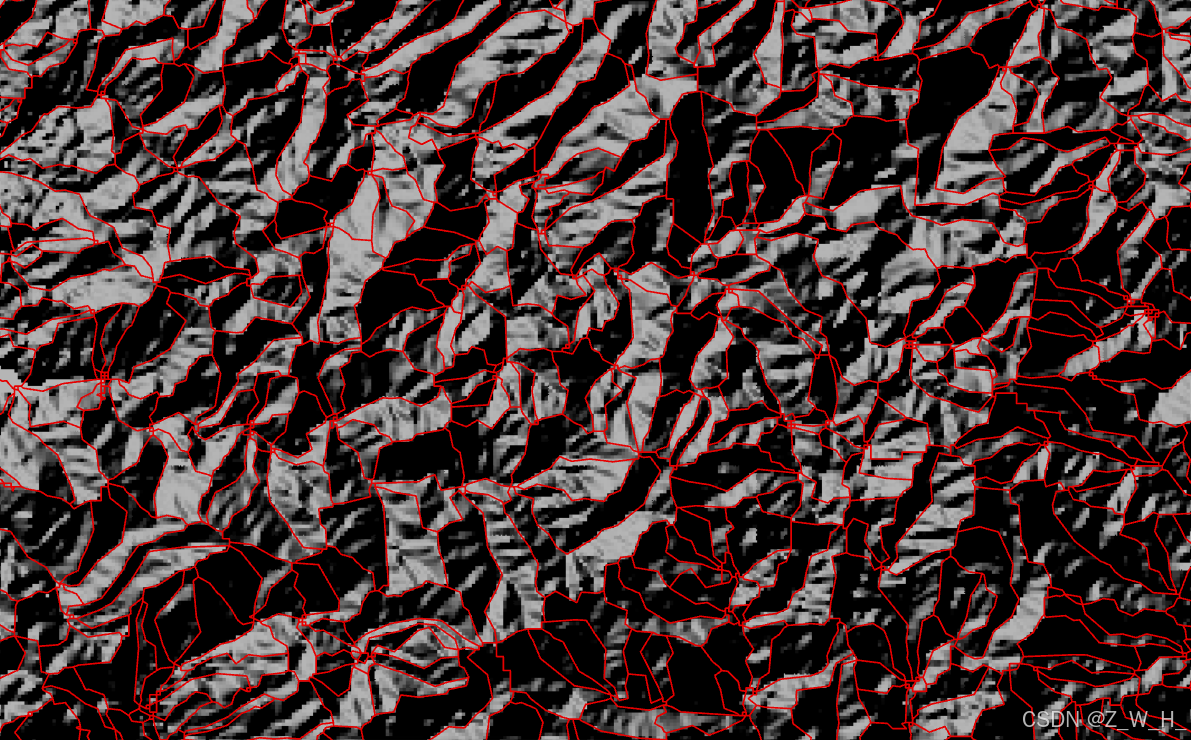

7.叠加山体阴影查看

效果不错

问题

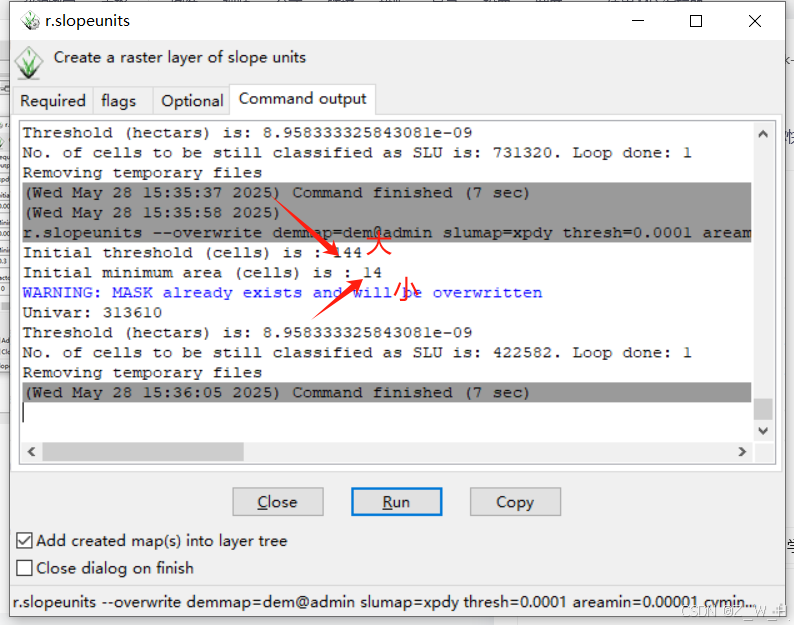

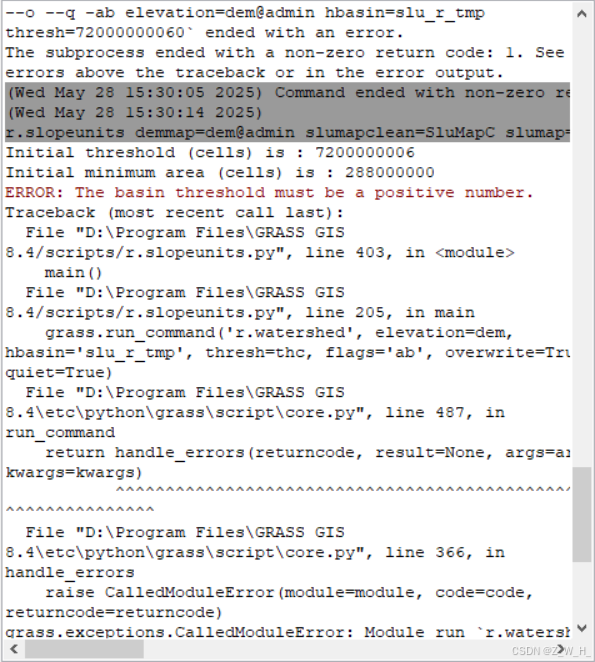

问题1

解决方案

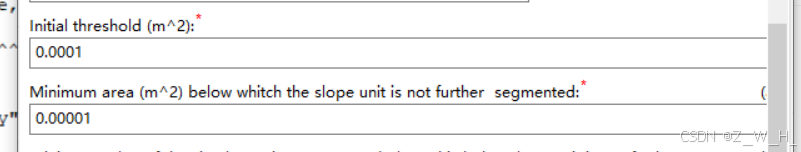

将以下两个数据调小一些

问题2

输出的斜坡单元只有一整块

解决方案

注意thresholdcells比minimumcells大，且这两个数值不能过大，否则生成出来的斜坡单元有问题
