RTMP协议解析[一]

news 2025/5/22 8:10:52

文章目录

RTMP协议解析[一]
RTMP握手
- 简单握手包结构
- 复杂握手的包结构
- RTMP握手的时序图
- 实现

RTMP协议解析[一]

本专栏重点负责介绍RTMP协议的理论部分，跳过定义，协议与其他协议的优缺点对比，协议的拓展与改进，协议的历史发展等其他废话

RTMP协议的工作流程大致如下：

客户端与服务器建立TCP连接。
双方通过握手过程确认协议版本及交换随机数等信息。
客户端发送连接命令（connect）到服务器。
服务器响应连接命令，返回连接结果。
客户端与服务器建立流（stream）进行音视频数据传输。
在传输过程中，双方可以发送控制命令，如播放（play）、暂停（pause）等。
当连接关闭时，双方结束消息传输并断开连接。

本专栏重点介绍三个部分

RTMP的握手
RTMP消息
RTMP推流

RTMP握手

握手分为3个阶段

C0和S0：客户端和服务器分别发送一个字节的版本号（C0和S0），表示双方的RTMP协议版本。通常情况下，这个版本号是0x03。
C1和S1：接下来，客户端发送一个2048字节的数据包（C1），其中包括4字节的时间戳、4字节的零填充数据和随机填充的剩余字节。服务器接收到C1后，也会发送一个类似的数据包（S1），包括4字节的时间戳、4字节的客户端时间戳回显（即C1中的时间戳）和随机填充的剩余字节。
C2和S2：最后，客户端和服务器互相发送确认数据包（C2和S2），包括4字节的对方发送的时间戳（服务器发给客户端的是S1中的时间戳，客户端发给服务器的是C1中的时间戳），以及4字节的对方接收到的时间戳（服务器发给客户端的是S1中的客户端时间戳回显，客户端发给服务器的是C1中的时间戳）和随机填充的剩余字节。

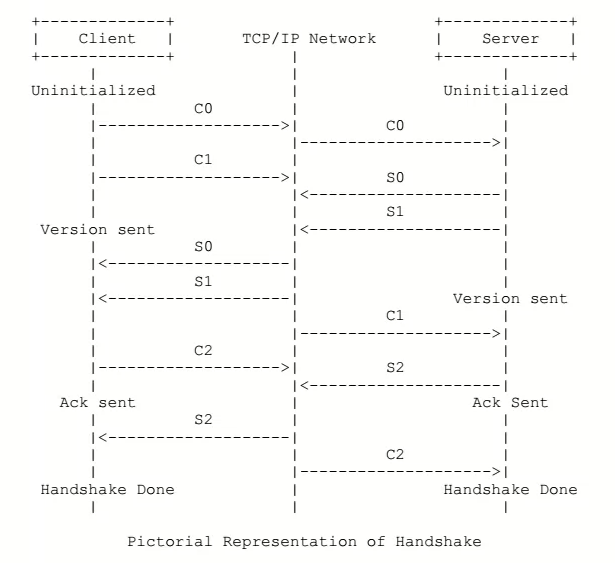

当然，协议规定了在握手的过程中存在时序的限制：

客户端通过发送 C0 和 C1 消息来启动握手过程
客户端必须接收到 S1 消息，然后发送 C2 消息
客户端必须接收到 S2 消息，然后发送其他数据
服务端必须接收到 C0 或者 C1 消息，然后发送 S0 和 S1 消息
服务端必须接收到 C2 消息，然后发送其他数据

在具体的开始讲解RTMP握手包的包格式的时候，还要区分出简单握手和复杂握手，这两种握手方式的包格式有所差异

简单握手包结构

C0和S0：简单握手的C0和S0包仅一个字节，用来表示rtmp协议的版本号，主流的为3

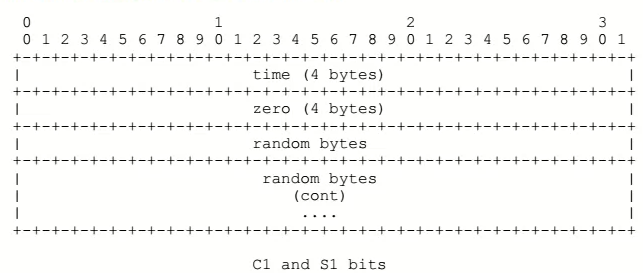

C1和S1：包长1536个字节，结构如下图

在这里插入图片描述

time字段：时间戳，取值可以为零或其他任意值，用于本终端发送的所有后续块的时间起点

zero字段：必须为0

random字段：可以随意填充，但是为了彼此区分，因此要足够随机，这个不需要对随机数进行加密保护，也不需要动态值。

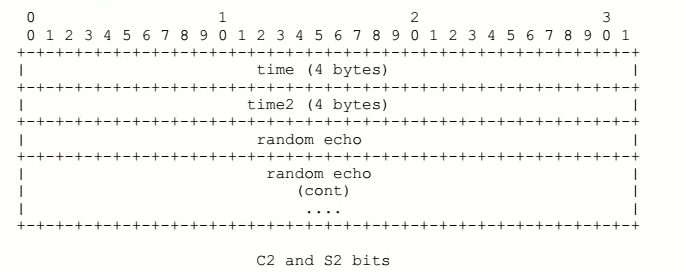

C2S2：包长1536个字节，结构如下图

在这里插入图片描述

time字段：这个字段必须包含终端在 S1 (给 C2) 或者 C1 (给 S2) 发的 timestamp

time2字段：这个字段必须包含终端先前发出数据包 (s1 或者 c1) timestamp

radom echo字段：这个字段必须包含终端发的 S1 (给 C2) 或者 S2 (给 C1) 的随机数。两端都可以一起使用 time 和 time2 字段再加当前 timestamp 以快速估算带宽和/或者连接延迟，但这不太可能是有多大用处。

复杂握手的包结构

在复杂握手中，C0和S0的包结构并没有变化，但是后续的包全都发生了变化，具体变化如下：

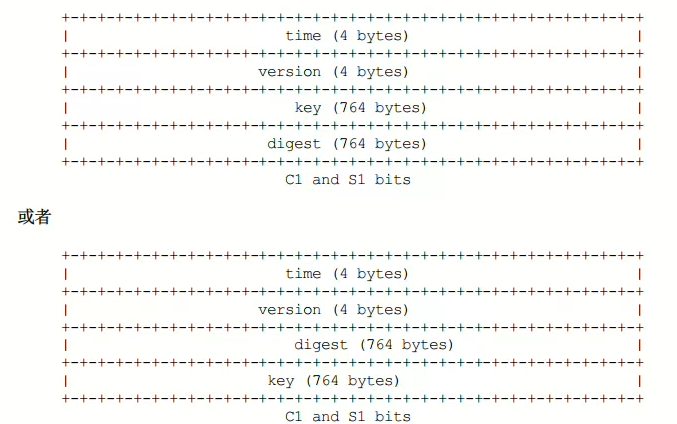

C1和S1：包长度为 1536 字节，除了4字节的时间戳和4字节版本号外，还有764字节的key和764字节的digest，具体结构有两种，如下：

在这里插入图片描述

time字段：同简单握手

version字段：固定取值，客户端为0x0C, 0x00, 0x0D, 0x0E。服务端为0x0D, 0x0E, 0x0A, 0x0D

digest：密文

key：密钥

密钥：

在这里插入图片描述

random-data：offset字节的随机数

key-data字段：128字节的密钥

random-data字段：764-offset-128-4个字节的随机数

offset字段：4个字节，用来表示密钥的位置

密文：

在这里插入图片描述

offset字段: 4 bytes，digest的位置信息，offset=offset[0]+offset[1]+offset[2]+offset[3] random-data: (offset) bytes，随机数据

digest-data字段: 32 bytes，计算出来的摘要

random-data字段: (764 - 4 - offset - 32) bytes，随机数据

digest的计算方法：digest-data左边部分+digest-data右边部分的内容，以固定的key,做hmac-sha256计算得到digest。

特别的，服务端和客户端的密钥都是公开的：

    static const uint8_t rtmp_player_key[] = {'G', 'e', 'n', 'u', 'i', 'n', 'e', ' ', 'A', 'd', 'o', 'b', 'e', ' ','F', 'l', 'a', 's', 'h', ' ', 'P', 'l', 'a', 'y', 'e', 'r', ' ', '0', '0', '1',0xF0, 0xEE, 0xC2, 0x4A, 0x80, 0x68, 0xBE, 0xE8, 0x2E, 0x00, 0xD0, 0xD1, 0x02,0x9E, 0x7E, 0x57, 0x6E, 0xEC, 0x5D, 0x2D, 0x29, 0x80, 0x6F, 0xAB, 0x93, 0xB8,0xE6, 0x36, 0xCF, 0xEB, 0x31, 0xAE};static const uint8_t rtmp_server_key[] = {'G', 'e', 'n', 'u', 'i', 'n', 'e', ' ', 'A', 'd', 'o', 'b', 'e', ' ','F', 'l', 'a', 's', 'h', ' ', 'M', 'e', 'd', 'i', 'a', ' ','S', 'e', 'r', 'v', 'e', 'r', ' ', '0', '0', '1',0xF0, 0xEE, 0xC2, 0x4A, 0x80, 0x68, 0xBE, 0xE8, 0x2E, 0x00, 0xD0, 0xD1, 0x02,0x9E, 0x7E, 0x57, 0x6E, 0xEC, 0x5D, 0x2D, 0x29, 0x80, 0x6F, 0xAB, 0x93, 0xB8,0xE6, 0x36, 0xCF, 0xEB, 0x31, 0xAE};

server 端在收到 C1 后，需要依次尝试 key 和 digest 的两种相对顺序进行解析，得到 key-data 和 digest-data。
key-data 没有用处，digest-data 需要按照 client 生成 C1 digest 的方法，也生成一个进行比较，如果比较失败，则尝试使用 simple handshake

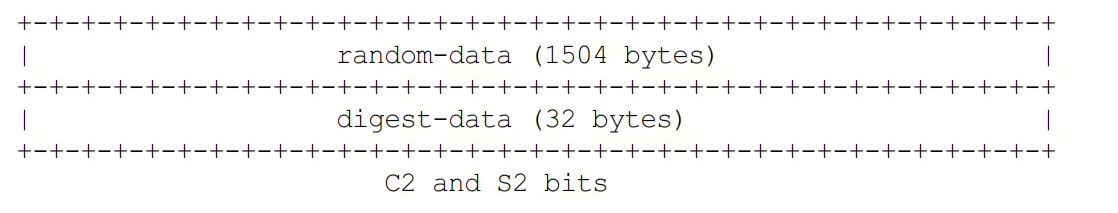

C2S2：包长度为 1536 字节。结构如下：

在这里插入图片描述
