51单片机：发光二极管与动态数码管控制

裸机：脱离操作系统通过代码直接操控硬件本身

课上使用单片机型号：HC6800-MS

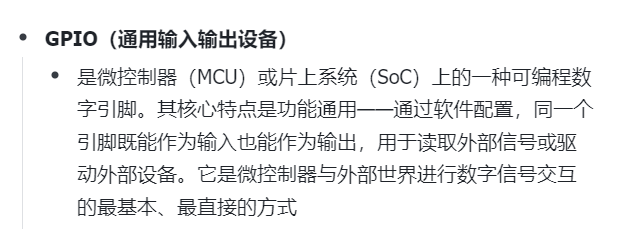

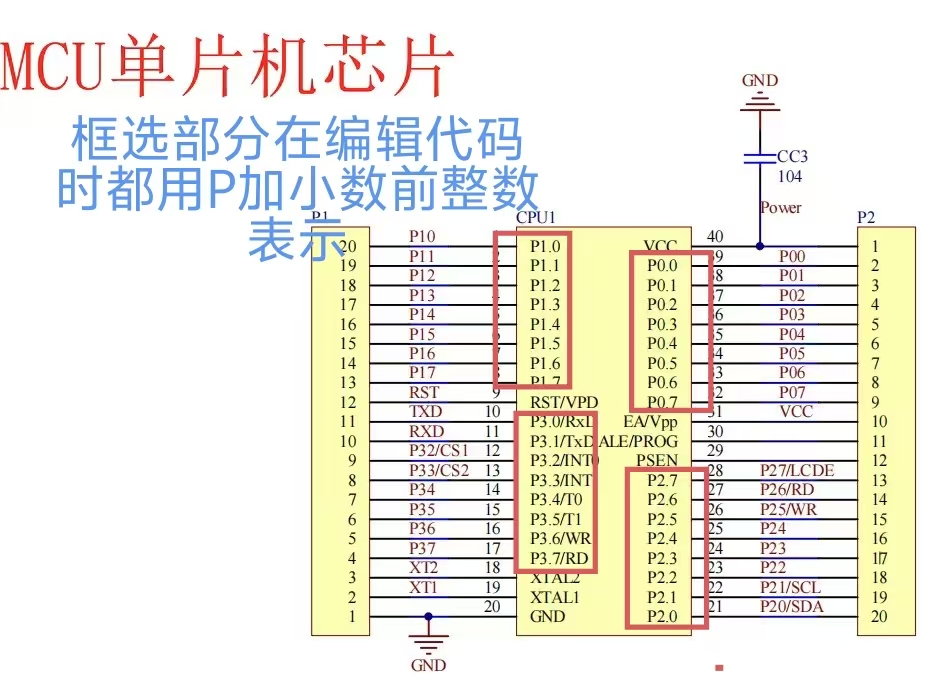

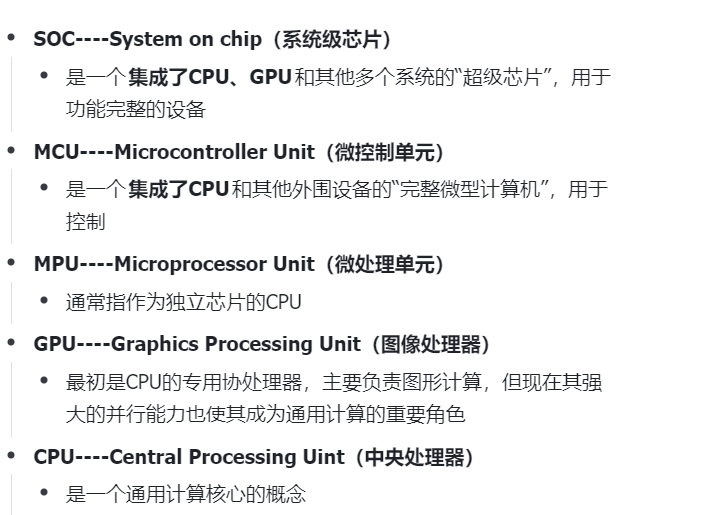

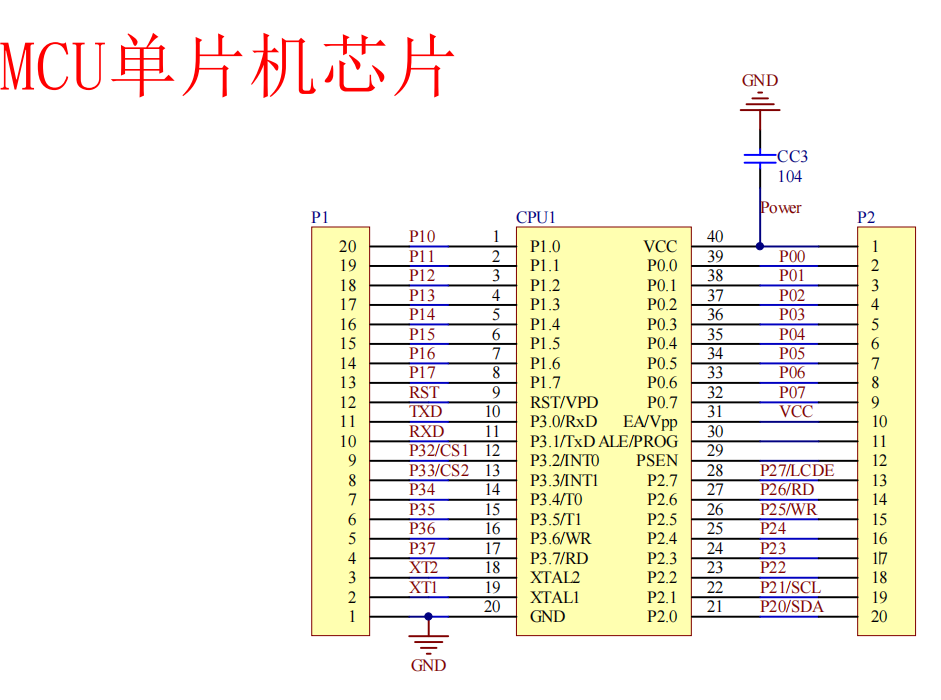

51单片机的四个寄存器：P0,P1,P2,P3

GNC接地：负极，VCC接电源：正极

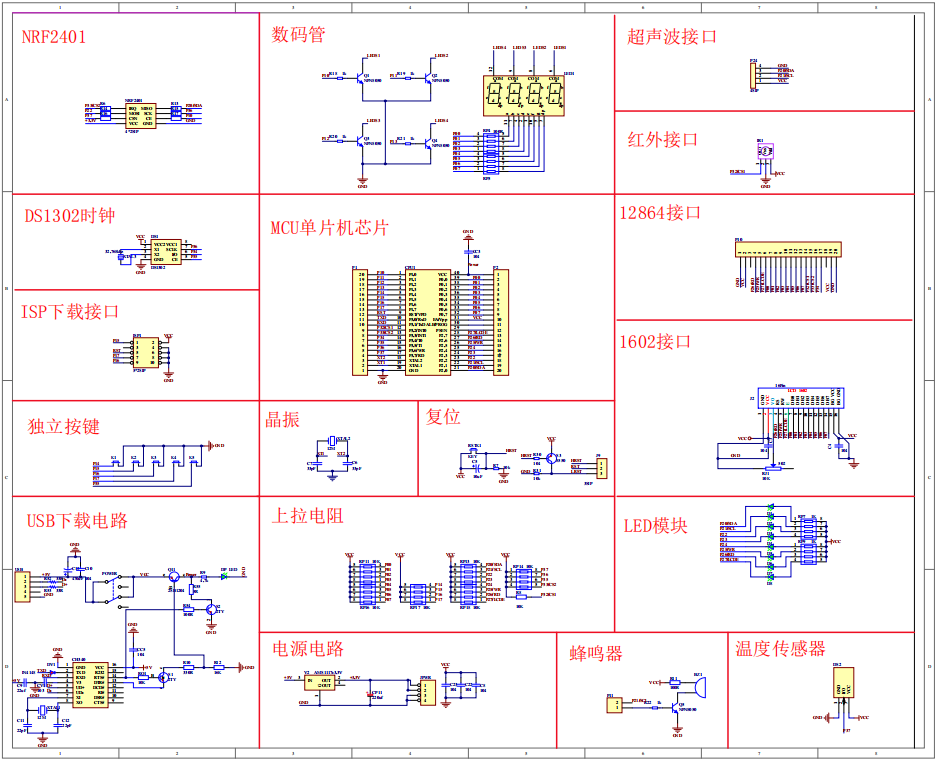

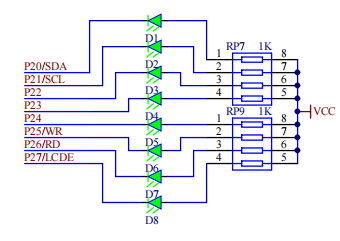

LED模块：

左正极，要实现灯亮需要存在电压差，1代表高电位，0代表低电位，例：P20网络编号呈现低电平，D1灯亮，若P20呈现高电平，D1灯灭。

P2:控制LED模块

P2.0到P2.7对应的LED模块的P20到P27网络编号，8个LED灯对应的从低位到高位的八位二进制编码，例如在该单片机下的全亮编码：000000000，全灭编码：111111111，在编辑代码时要将8位二进制编码转为16进制编码，例如全灭：0xFF

使用编码软件：

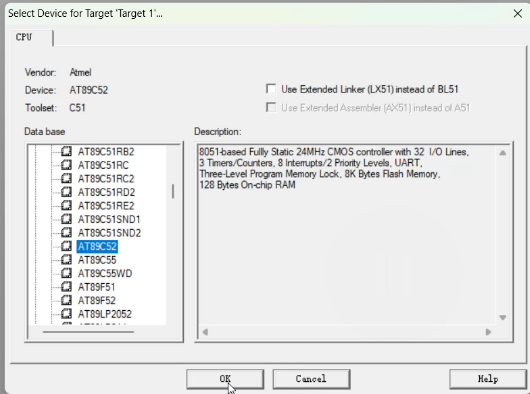

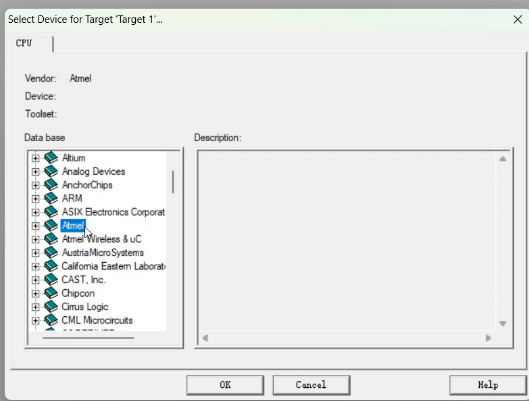

创建工程定义好工程文件名后选择器件部分：

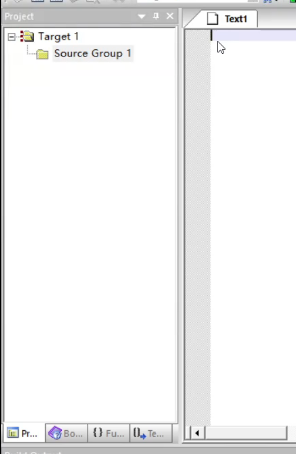

工程创建完毕：

创建文件

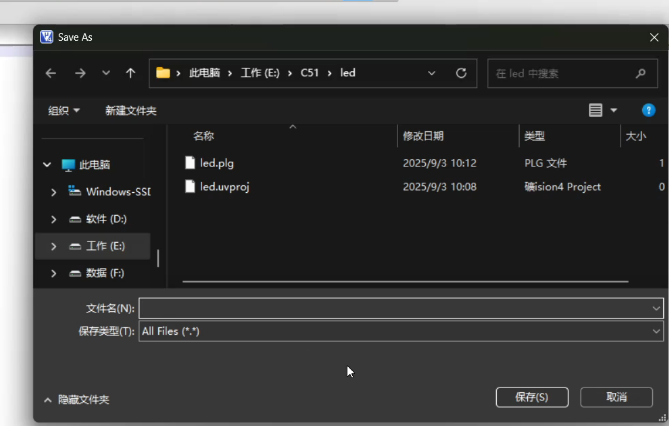

修改文件名：


命名为.c后缀文件

编辑代码：
注意包头文件：reg52.h

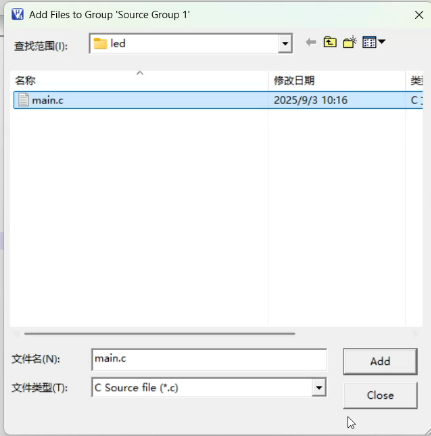

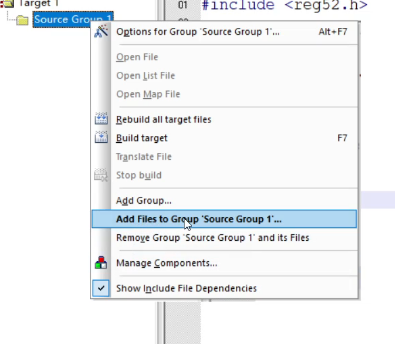

需要手动将文件导入项目文件：

右键选择：


生成hex后缀文件：

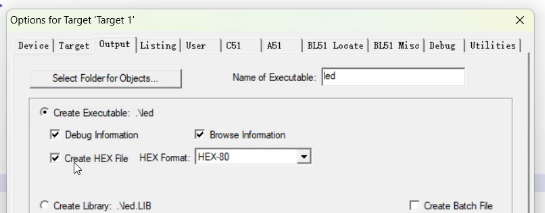

勾选output栏的Create HEX File部分：

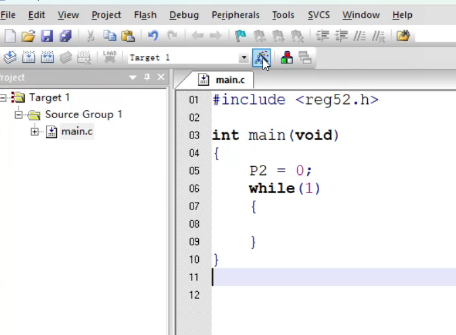

编译：第二个图标

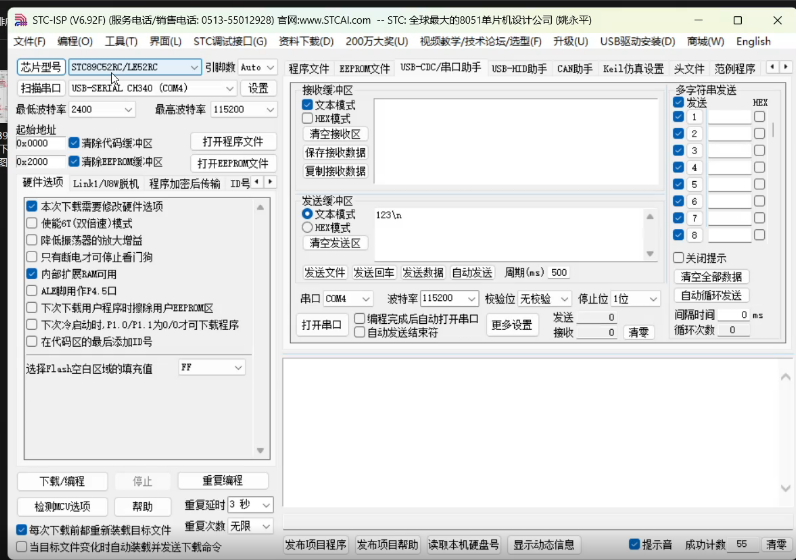

编写好代码后将代码下载到板子上：

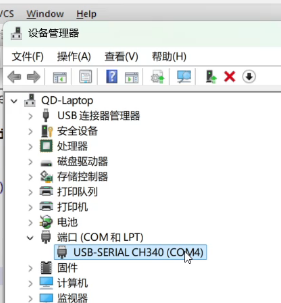

连接成功：


根据单片机型号选择正确的芯片型号：

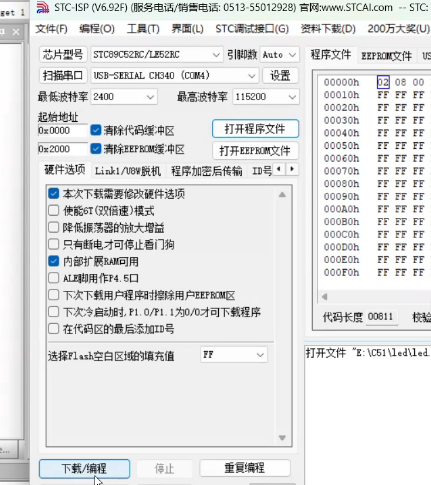

下载编程：

开关机单片机
成功编程：

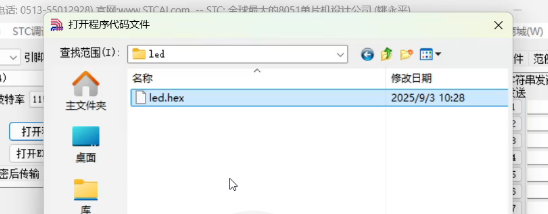

在打开一次程序文件后不需要再次打开

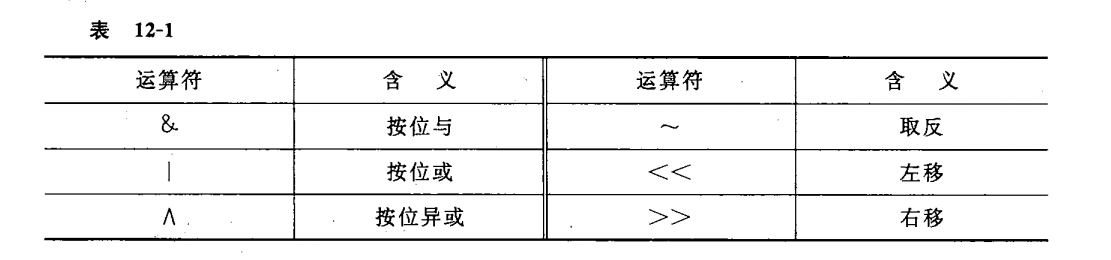

编辑代码部分：

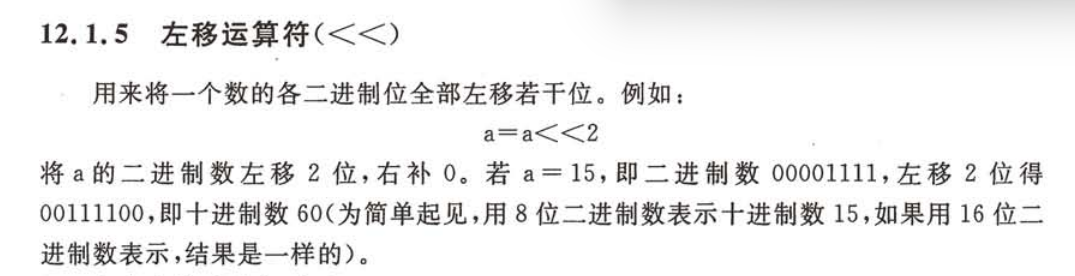

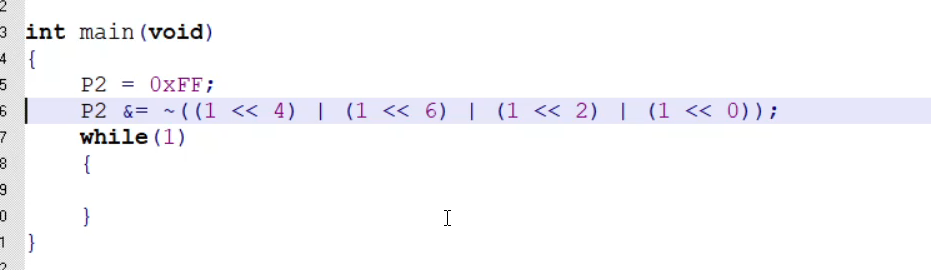

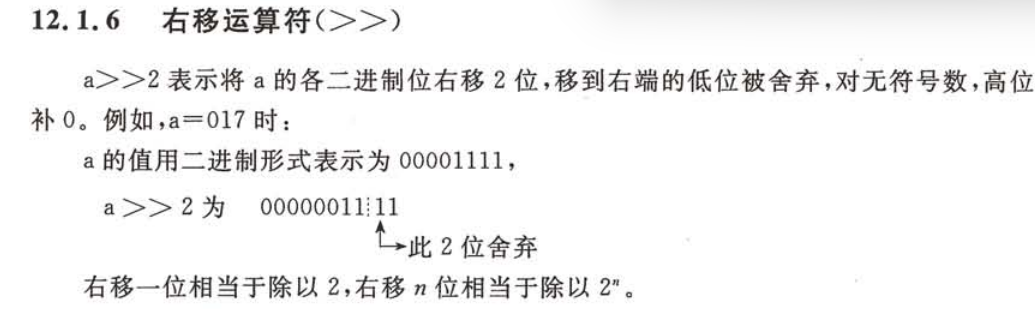

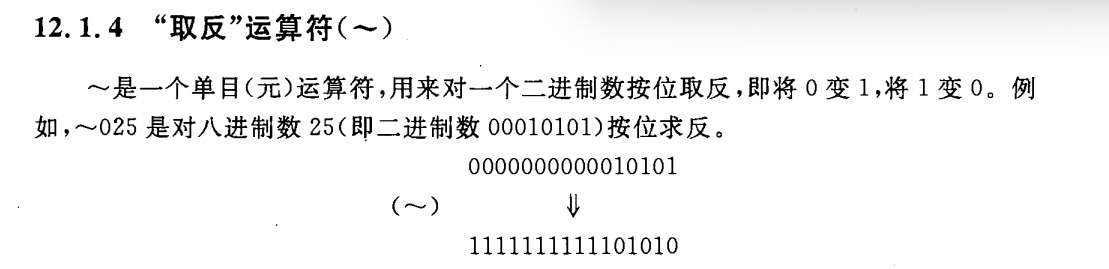

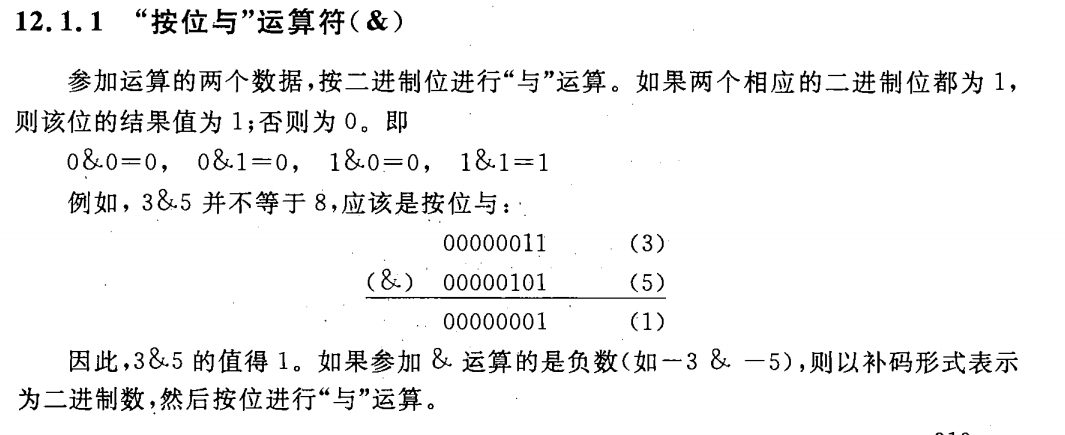

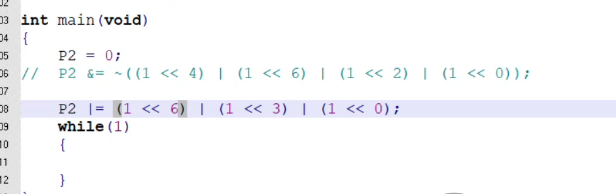

指定位清零：（指定灯亮）

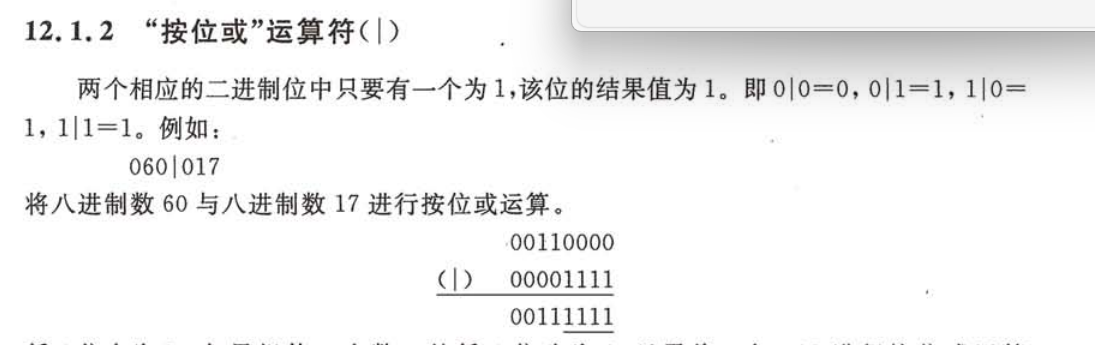

指定位置1（指定位灯灭）

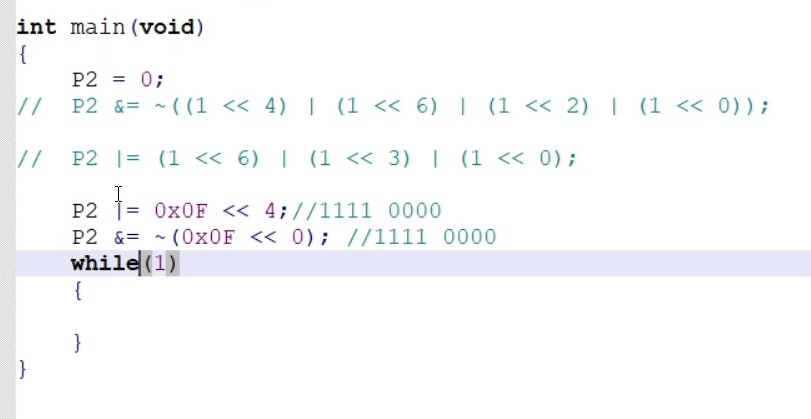

高四位置1，低四位清零

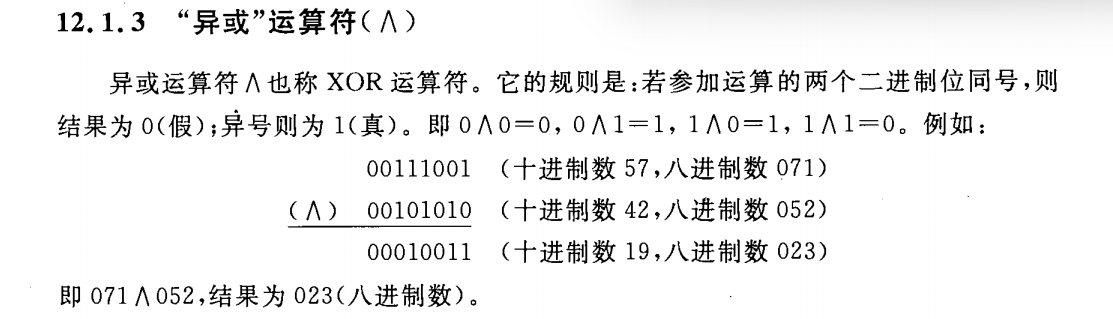

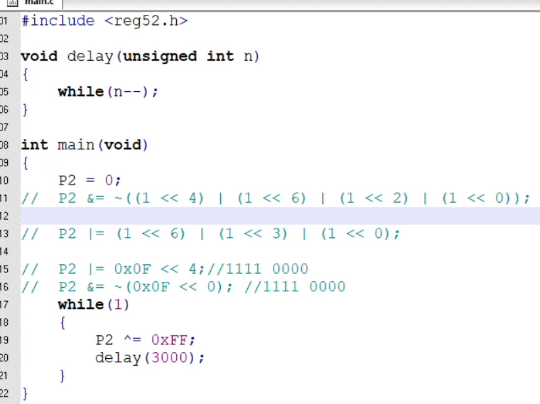

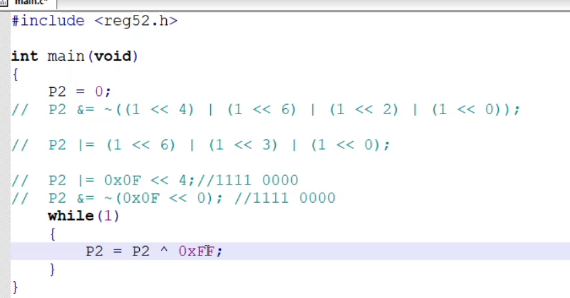

利用异或：同号为零异号为真实现状态翻转：

灯闪，但是频率太高了，若要肉眼观察到闪烁需要加入延迟：

delay函数最高给到2的16次方

注意编写代码时所有变量要放在花括号后一行：

相关代码：

.c文件

#include"led.h"
#include<reg52.h>
#include"digiter.h"
#include"delay.h"int main(void)
{while(1){int i;//	P2=0xFF;	  //不用定义P2，P2代表的就是八个灯for(i=0;i<8;++i){led_on(~(1<<i));delay(10000);}for(i=6;i>0;i--){led_on(~(1<<i));delay(10000);}}return 0;
}

#include"led.h"
#include<reg52.h>void led_all_on(void)
{P2=0;
}
void led_off(void)
{P2=0xFF;
}
void led_on(unsigned char n)
{P2=n;
}

.h文件：

#ifndef _LED_H_
#define _LED_H_
extern void delay(unsigned int n);
extern void led_all_on(void);
extern void led_off(void);
extern void led_on(unsigned char n);#endif

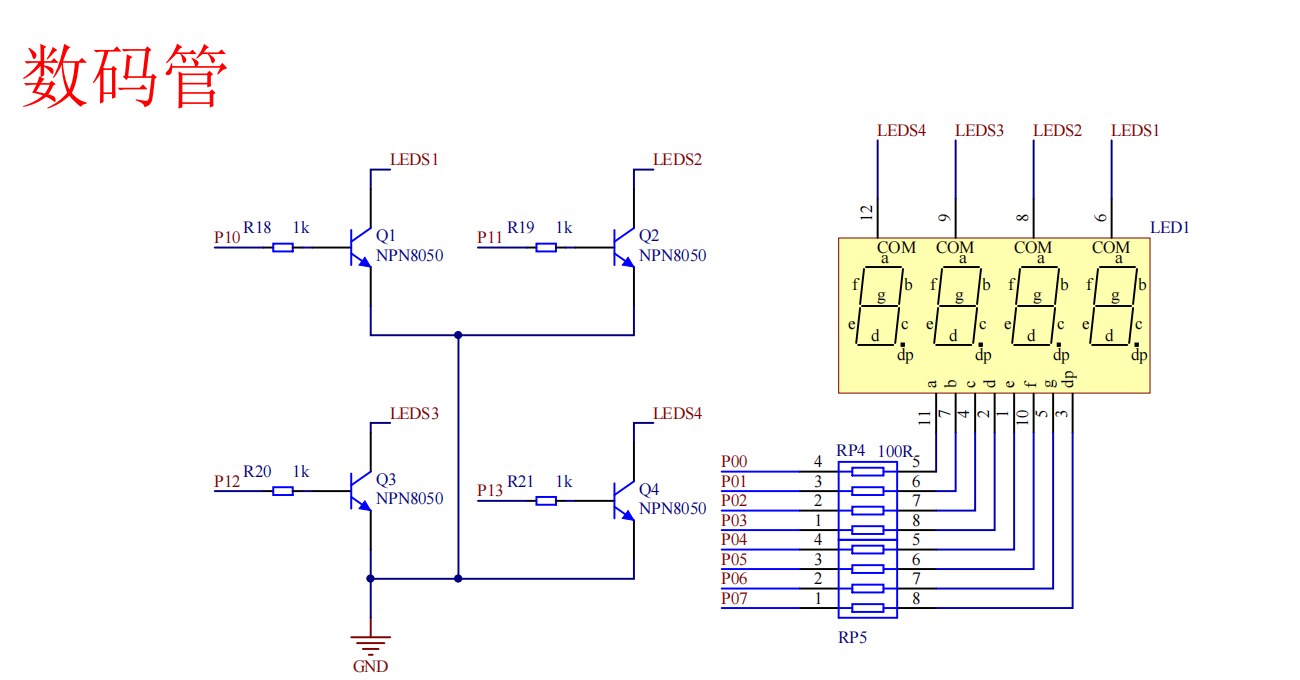

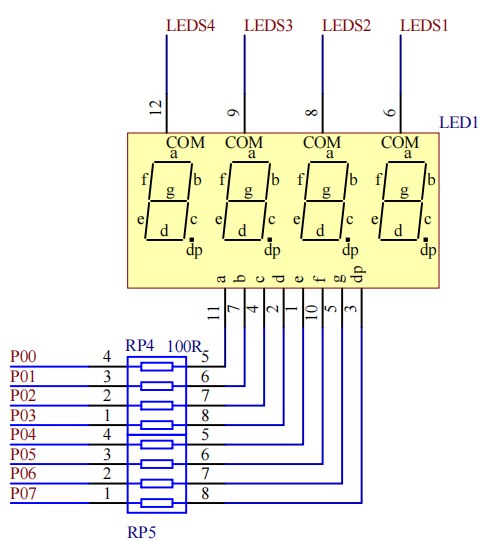

动态数码管部分：

若P1部分低电平，三极管导通，若P1部分低电平，则三极管截止，若想让LEDs1亮，需要P10为高电平，三极管此时导通，LEDS1与地线相连，呈现低电平，存在高低电势差则LEDS1灯亮，若想让灯灭，则让P1部分呈低电平

总共四个数码管，让P1的八位二进制数低四位置0，高四位置1，此时为11110000，

位选：选择点亮第n个数码管

void bit_select(int n)	 //选择点亮的动态数码管
{P1&=~(0x0F<<0);P1|=(1<<n);
}

==位选：==显示单个数码管的数字

将要点亮的a~dp的部分置1，0为灭

void segment_select(int n)	 //选择数码管显示的数字
{unsigned char t[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};P0=t[n];delay(300);P0=0;delay(100);
}

单个数码管在灯亮后为避免频闪需要将P0清零，并且灯亮的延迟要长于灯灭的延迟

显示0~9999的数字

void shownumber(int n) //0~9999
{int t=0;if(n==0){bit_select(0);segment_select(0);}else if(n>9999){return;}while(n){bit_select(t++);segment_select(n%10);n/=10;}
}
