DS1202示波器的使用教程笔记

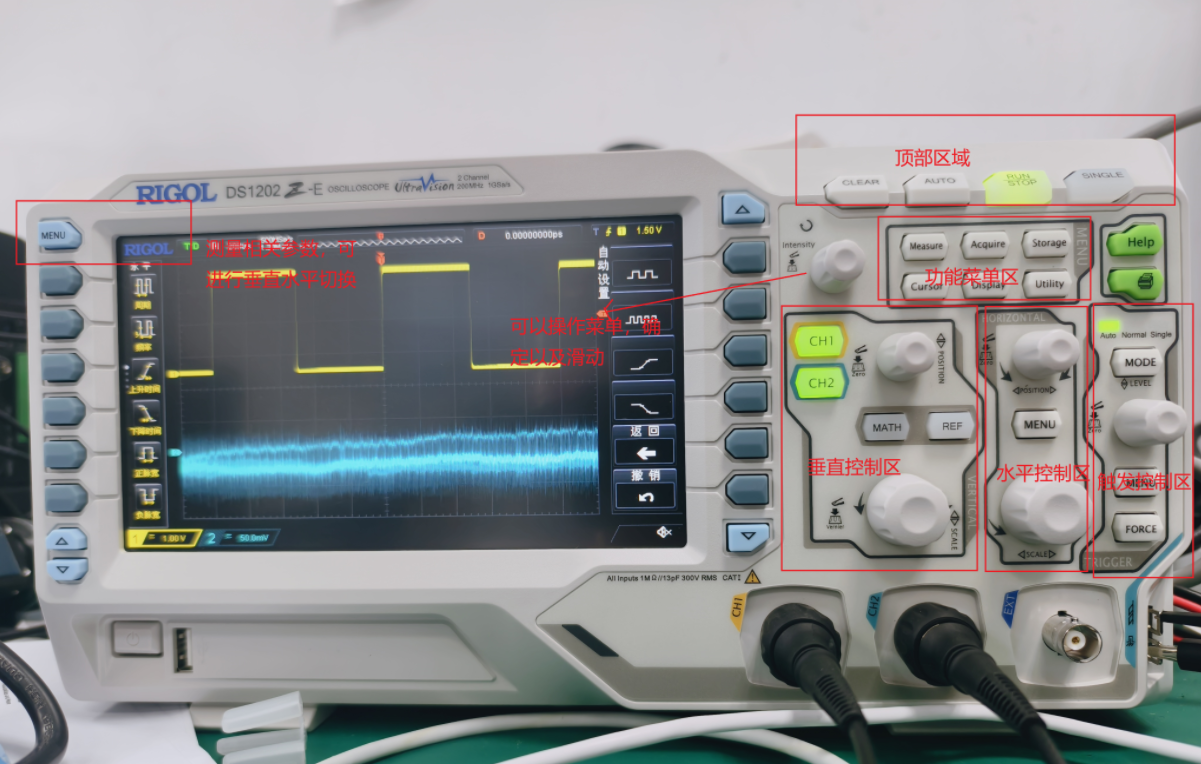

垂直控制区功能说明

垂直位移按键
修改通道波形的垂直位移，屏幕显示位移信息。按下按钮可归零。

垂直刻度按键
修改当前通道的垂直挡位，屏幕显示挡位信息。

通道按键
设置耦合方式、带宽限制及探头比例等参数。

Math数学按键
支持加减乘除运算及解码功能。

Ref参考波形按键
设置参考波形，用于与实测波形对比分析。

水平控制区功能说明

水平位移按钮
调整水平位移，屏幕显示位移信息。按下按钮可复位。

水平刻度按键
修改水平时基，屏幕显示挡位信息。按下进入延迟扫描界面。

Menu菜单键
进入水平控制菜单，支持时基XY模式（查看两路波形相位关系）。

触发控制区功能说明

Mode触发模式键
切换自动、普通、单次三种触发方式。

触发电平按键
调整触发电平，屏幕显示电平信息。按下按钮复位至零点。

Menu菜单键
设置触发类型和触发源。

Force强制触发键
在普通或单次模式下强制生成触发信号。

顶部区域功能说明

Clear清除键
清除屏幕所有波形。若示波器运行中，继续显示新波形。

Auto自动设置键
自动优化波形显示（要求正弦波频率≥25Hz，幅度≥10mVpp）。

RUN/STOP运行/停止键
切换示波器运行或停止状态。

Single单次触发键
设置为单次触发模式。

功能菜单区说明

Measure测量键
设置信源通道、频率计、全部测量及统计功能。屏幕左侧快捷菜单支持快速测量选项。

Acquire采样键
进入采样参数设置界面。

Storage存储键
支持波形数据及仪器设置的内部/U盘存储与调用。

Cursor光标键
进入光标测量菜单。

Display显示键
调整余晖亮度等显示参数。

Utility系统辅助键
设置通信接口、语言、通过测试、波形录制及回放功能。

Help帮助键
按下后点击其他键显示对应功能说明。

Print打印键
执行打印操作，支持PNG格式保存至U盘。

探头补偿信号输出端

输出端
上侧为信号输出端（1kHz、3V峰峰值方波），下侧为接地端。用于探头自检与补偿调节。

自检与使用流程

1. 执行自检（异常时调节探头低频补偿孔）。
2. 按下屏幕左侧Menu键选择测量参数，再次按下切换垂直状态。
3. 确认显示信号与输入一致，表明示波器与探头工作正常。
