FPGA设计杂谈之七：异步复位为何是Recovery/Removal分析？
目录
一、复位
1.1 复位的定义
1.2 复位的作用
二、同步复位与异步复位
2.1 复位示例
2.2 同步复位优劣
2.3 异步复位优劣
三、异步复位与Recovery/Removal
3.1 Recovery/Removal
3.2 Recovery/Removal违例的影响
3.3 异步复位同步释放
一、复位
Recovery/Removal的定义如下
Recovery（恢复时间）：异步复位信号释放后，恢复到非复位状态的电平必须在时钟有效沿来临前保持的最小时间，该段时间为recovery time(恢复时间)
Removal（移除时间）：异步复位信号在时钟有效沿来临之后，复位信号还需要保持有效状态的最小时间，该段时间为removal time(去除时间)
定义与setup/hold分析类似，检查与时钟信号延时的关系，但为何不用setup/hold来分析呢？定义中都提到了异步复位，先来看看什么是复位。
1.1 复位的定义
复位（Reset）是一种特殊的控制信号，用于将寄存器、触发器、状态机等数字逻辑电路强制回到一个已知的初始状态，复位根据是否依赖时钟可分为同步复位和异步复位。
1.2 复位的作用
a）上电初始化
在FPGA上电时，内部寄存器/存储器处于未知状态（亚稳态或无效电平），使用复位信号强制所有逻辑单元（触发器、状态机、计数器等）进入到确定状态（如全0或初始值）。从而避免系统因初始状态混乱导致逻辑错误（例如状态机卡死、计数器溢出等）。
b）强制退出异常状态
FPGA运行中可能因外部干扰（电磁噪声）、时序违例（Setup/Hold失败）、设计缺陷等进入未定义状态（如死锁、跑飞）。使用复位信号作为“紧急制动器”，无条件重置系统到安全状态。例如看门狗超时复位、通信协议超时重同步、故障保护机制。
c）可控系统重启
对于动态重配置FPGA模块、切换工作模式（如从待机模式唤醒），使用局部复位（Partial Reset）仅重置特定模块，而非整个芯片。从而减少重启延迟，保留其他模块运行状态（如继续处理数据流）。
d）同步多模块协同
在复杂系统中多个模块需同时启动（如多通道ADC采集、并行处理器核）是，全局复位信号确保所有模块从同一初始时刻开始工作。例如图像处理流水线中，复位使能后所有像素缓冲区同时清零。
e）测试与调试
在测试与调试流程中，使用复位使系统回到已知状态，便于重复验证特定功能（如仿真测试向量），并且可通过触发复位强制重现错误场景，定位逻辑问题。
二、同步复位与异步复位
前面提到复位分为同步复位和异步复位，下面分析以两种复位的Verilog代码查看对应的时序报告
2.1 复位示例
以下图同步复位和异步复位的触发器为例
module reset(clk,d,asyn_rst,syn_rst,q0,q1);
input clk,d,asyn_rst,syn_rst;
output reg q0,q1;
//异步复位
always @(posedge clk or posedge asyn_rst) beginif (asyn_rst)q0 <= 0;elseq0 <= d;
end
//同步复位
always @(posedge clk) beginif (syn_rst)q1 <= 0;elseq1 <= d;
end
endmodule时钟约束
create_clock -period 10.000 -name clk -waveform {0.000 5.000} [get_ports clk]

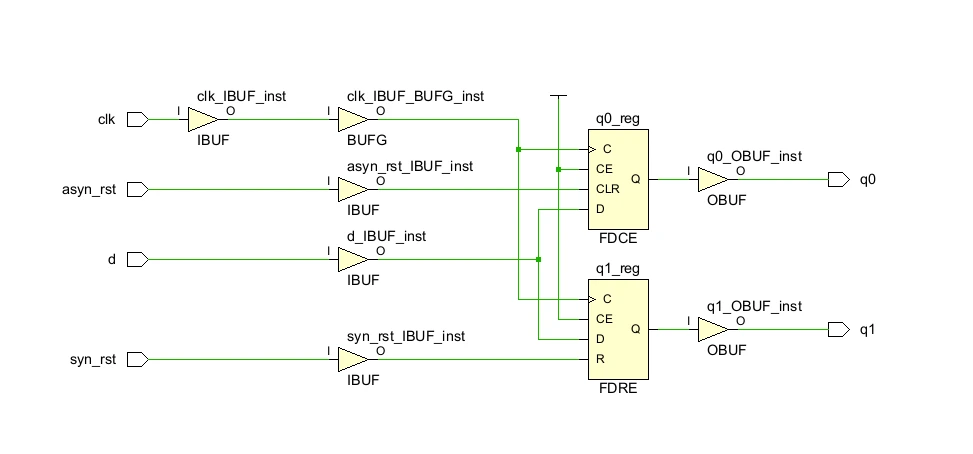

set_input_delay -clock [get_clocks -regexp .*] 2.000 [get_ports {asyn_rst syn_rst}]网表连接图中asyn_rst连接的是异步复位FDCE的CLR，syn_rst连接的是同步复位FDRE的R端口，即异步复位是由专门的寄存器实现

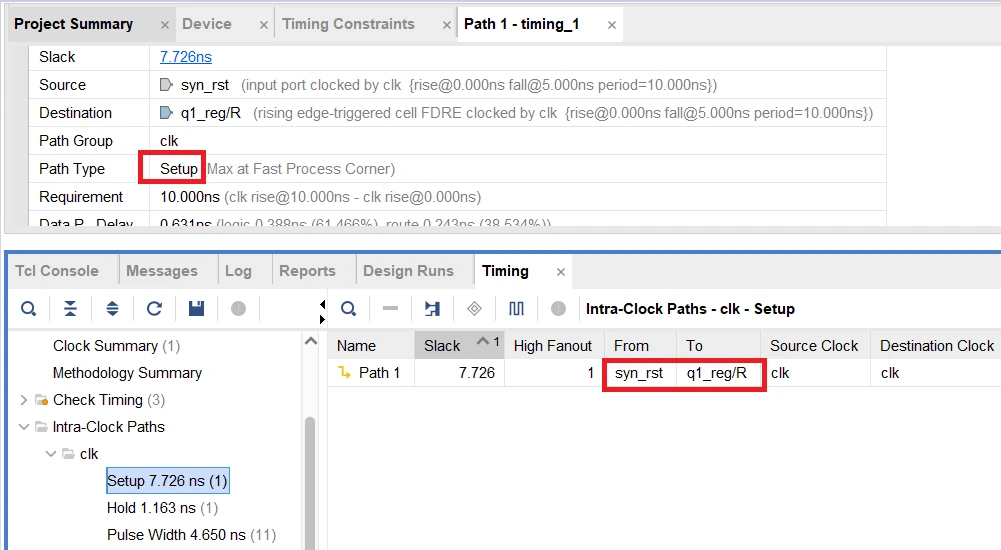

时序报告中，可以看到对于同步复位的寄存器q1_reg中sys_rst端口与时钟clk的分析为setup，即同步复位分析和普通数据D与时钟clk的分析类型相同

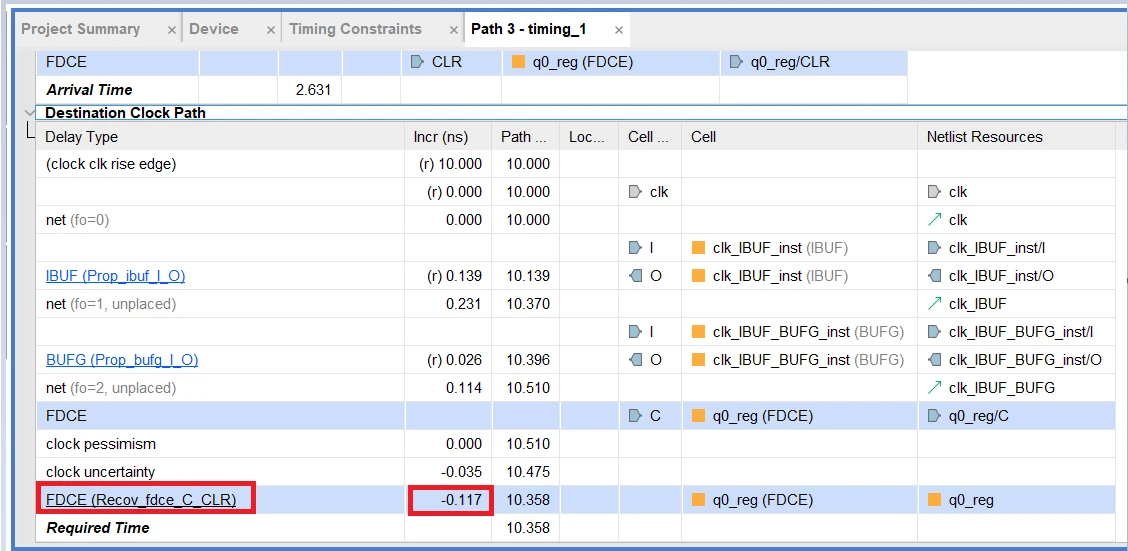

在Destination Clock Path中的FDCE(Recov_fdce_c_clr)的Incr时间即为寄存器自身要求的recovery时间，

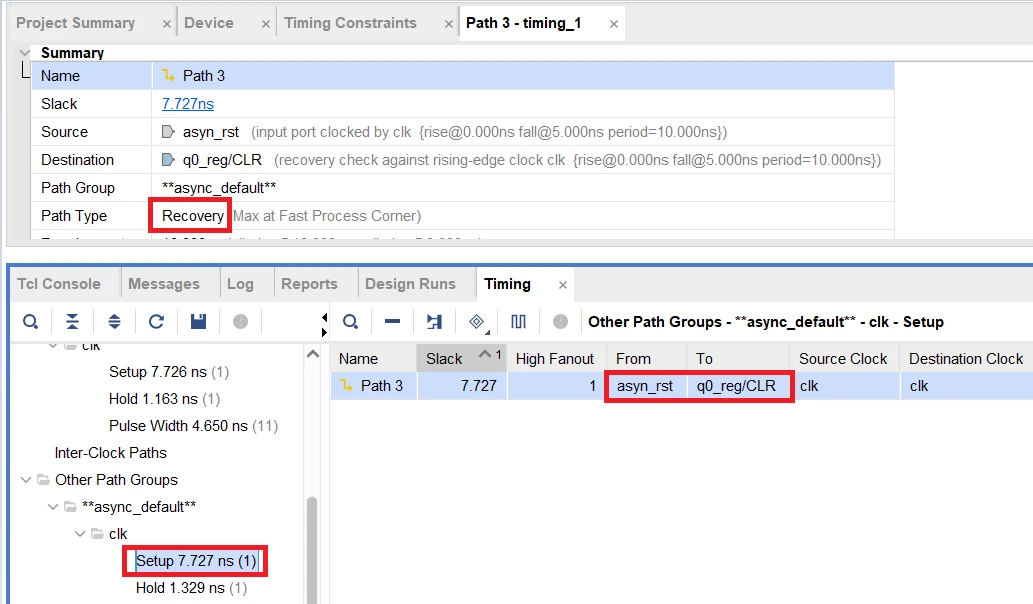

对于同步复位的寄存器q0_reg中asys_rst端口与时钟clk的分析为recovery
2.2 同步复位优劣
优点
时序安全性高：复位信号和时钟同时作用，不会出现recovery/removal的问题。
易于STA分析：直接作为普通信号参与setup/hold分析。
行为更确定：复位只在时钟沿触发，避免复位信号毛刺导致的意外复位。
缺点
需要时钟才能复位：上电时钟不稳定或未启动时，无法保证逻辑立即进入安全状态。
逻辑资源开销可能更大：由于同步复位通过组合逻辑实现（不是直接用触发器的复位引脚），可能导致LUT资源和延时增加。
复位扇出大时收敛困难：大量寄存器的同步复位信号可能形成一条长的关键路径，影响时序。
2.3 异步复位优劣
优点
a）响应速度快：不依赖时钟，在任意时刻触发即可立即清零寄存器。
b）上电初始化方便：在时钟尚未稳定或系统时钟还没起来时，异步复位可以直接初始化逻辑。
c）大部分FPGA原语原生支持：FPGA的DFF基本都有async clear/preset端口，硬件代价低。
缺点
释放复位时有时序风险：异步复位释放需满足 recovery/removal 时序约束，否则容易导致亚稳态，需要设计“同步释放”电路来防止不确定行为。
时序分析复杂：STA（静态时序分析）工具需要单独分析异步路径，增加设计和调试复杂度。
跨时钟域时风险更高：在多时钟系统中，异步复位必须在每个时钟域同步释放。
三、异步复位与Recovery/Removal
在第二小节中，会发现对于异步复位的寄存器FDCE,其recovery分析依旧考虑clk，下图FDCE(Recov_fdce_C_CLR)的incr时间即为复位信号与时间的检查，和异步复位不依赖于时钟信号矛盾？
3.1 Recovery/Removal
原因是异步复位真正的流程包含了"复位-保持-撤销"三个阶段，"异步"仅指复位，当复位信号拉低时，可以不考虑时钟信号立即实现复位。但复位撤销的时刻，如果撤销时时钟边沿刚好来临，寄存器就会处于既要保持复位状态，又要采样新数据的冲突情况。因此，recovery和removal都是针对复位撤销时与时钟关系的分析进行的，关系如下图
3.2 Recovery/Removal违例的影响
如果工程出现recovery/removal违例时，会出现亚稳态，触发器会进入一种奇怪的、未定义的状态。或者输出中意外的转换会导致不可靠的结果，出现功能问题。
3.3 异步复位同步释放
为了降低recovery/removal违例的风险，通常异步复位同步释放的方式
module asyn_reset_ayn_release(clk,asyn_reset,syn_reset);
input clk;
input asyn_reset;
output syn_reset;
reg rst_s1;
reg rst_s2;
always @( posedge clk ,negedge asyn_reset)
begin
if(!asyn_reset)
begin
rst_s1<=1'b0;
rst_s2<=1'b0;
end
else
begin
rst_s1<=1'b1;
rst_s2<=rst_s1;
end
end
assign syn_reset=rst_s2;
endmodulea）当异步复位（asyn_reset=1）无效，即为高电平时，同步后的复位信号 syn_reset 也为高电平；
b）当异步复位（asyn_reset=0）有效时，同步后的复位信号立刻为低电平0，即实现了“异步复位”；
c）信号释放时，会在时钟上升沿来临时，才可以恢复为高电平1，实现“同步释放”；

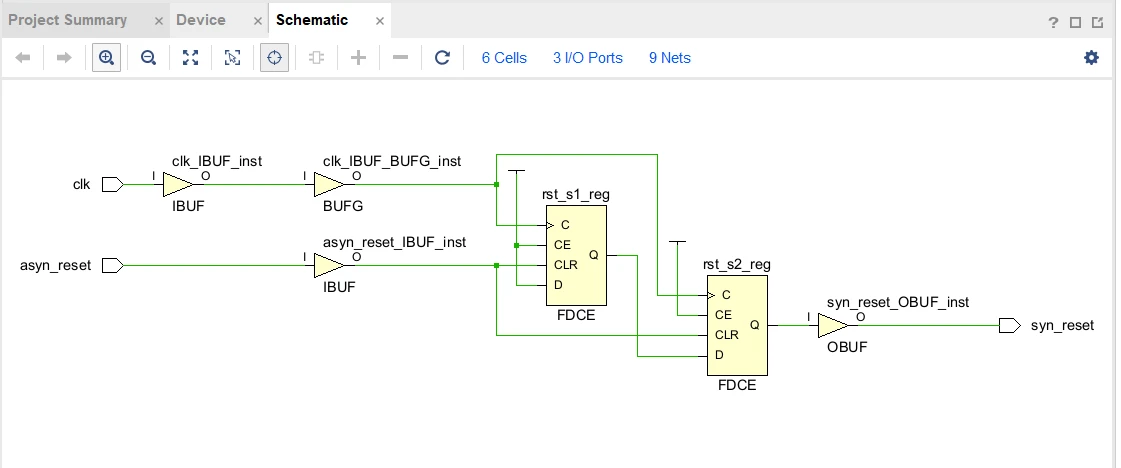

网表连接图如下
