基于单片机温控风扇ds18b20系统Proteus仿真(含全部资料)

news 2025/8/31 8:33:11

全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：

通过网盘分享的文件：资料分享
链接: 百度网盘请输入提取码提取码: tgnu

项目功能：

基于51单片机的简单风扇控制系统
由STC89C52单片机+单体数码管+LED指示灯+LM298N芯片芯片+直流电机构成
具体功能：
（1）模拟实现风扇的转动及摇头；
（2）实现按键设置1 档强风，2档中风，3档弱风，并用数码管显示；
（3）实现按键控制摇头与停止摇头。

项目文件：

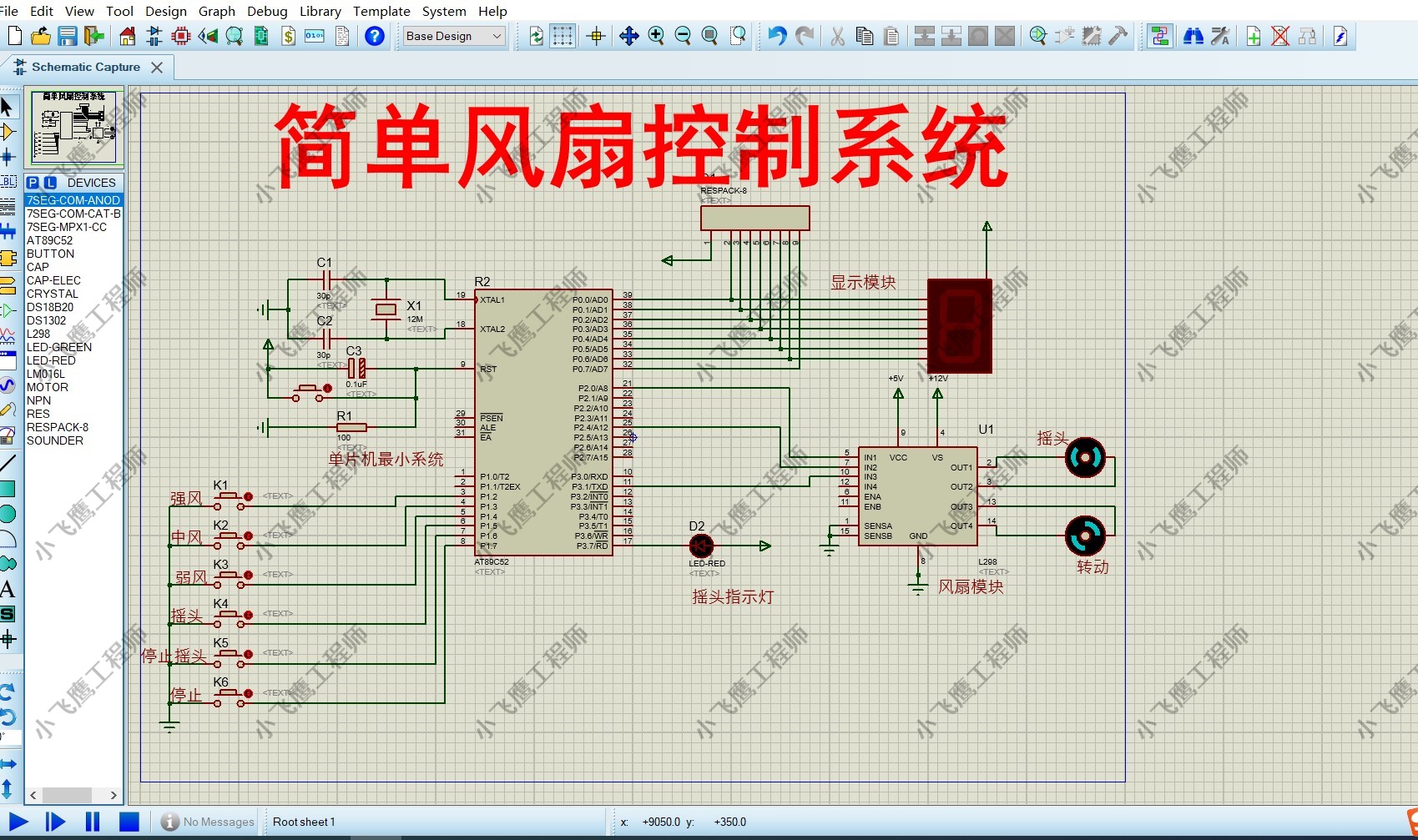

一、Proteus仿真源文件

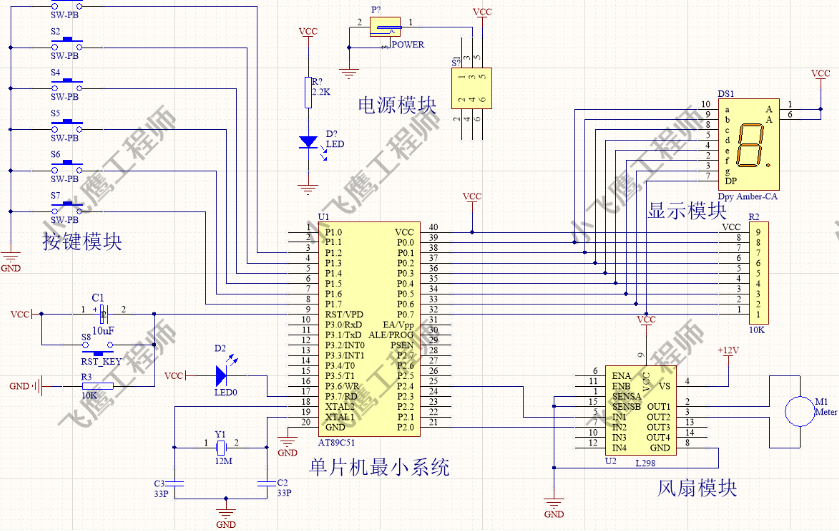

二、AD原理图文件

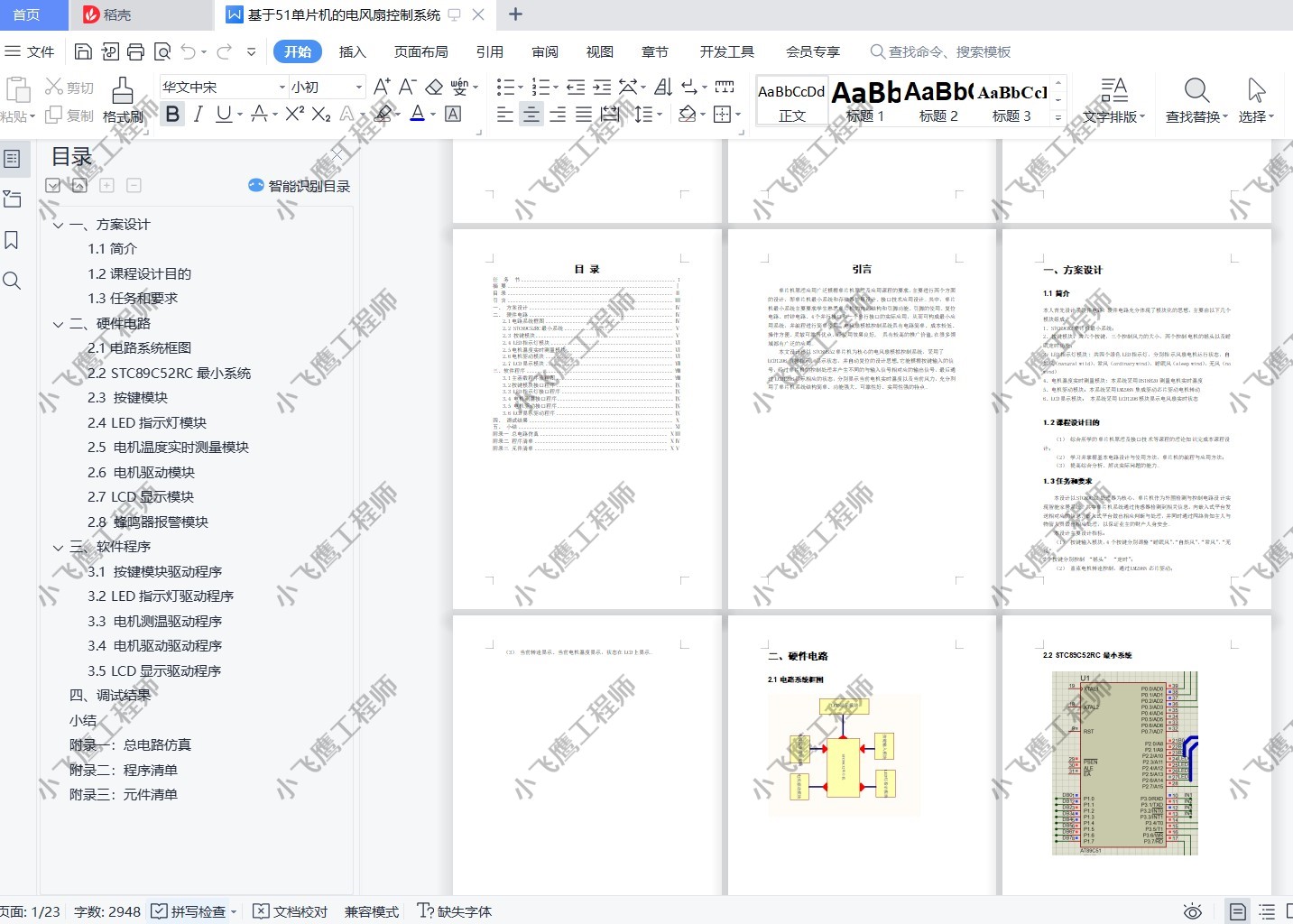

二、报告说明书

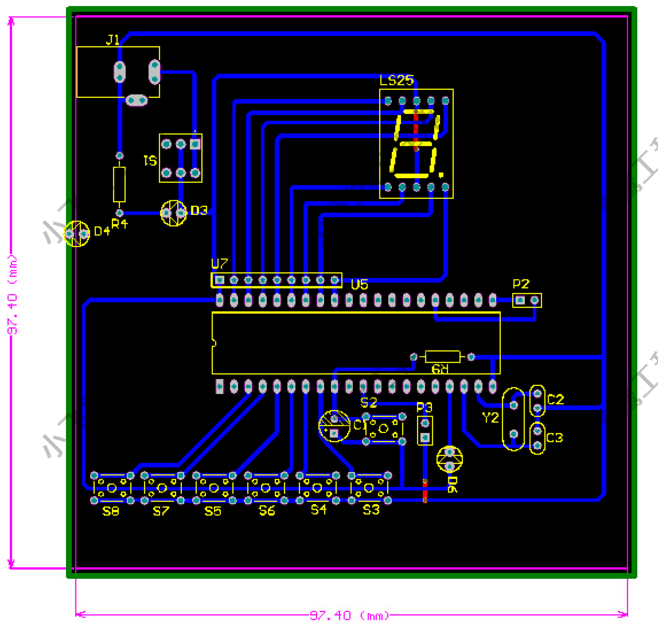

三、系统流程图

四、器件清单

STC89C52RC单片机   1个
轻触开关   6个
绿色LED灯   4个
12v直流电机   2个
LM298N芯片   1个
1位数码管   1个
1K贴片电阻   4个
4.7K贴片电阻   1个
100R电阻   2个
DC电源   1个

五、Keil c语言程序源代码(部分)

#include <Reg52.h>
#include <intrins.h>
sbit HeadR_Prot = P3^7;	//摇头指示灯引脚定义
sbit Motor_Prot = P3^1;	//电机引脚定义
sbit HeadH_Prot = P2^0;	//摇头正引脚定义
sbit HeadL_Prot = P2^4; //摇头负引脚定义
#define Head_Lift  {HeadH_Prot=0;HeadL_Prot=1;}	//向左摇头
#define Head_Right {HeadH_Prot=1;HeadL_Prot=0;}	//向右摇头
#define Head_Stop  {HeadH_Prot=0;HeadL_Prot=0;}	//停止摇头
#define LED_Prot P0 //数码管引脚定义
#define Key_Prot P1	//按键引脚定义
unsigned char code LedData[11]=  //数码管段码库
{~0x3F,~0x06,~0x5B,~0x4F,~0x66,~0x63,~0x7D,~0x07,~0x1F,~0x6F,~0x00
};// 0 1 2 3 4 5 6 7 8 9 空unsigned char RunLedCount=0,PwmCount=0,HeadCount=0,PwmValue=0,HeadFlag=0,HeadSwitch=0;void SystemInit(void)
{TMOD = 0x11; 			//设置定时器 1 计时模式	TH1=(65536-20000)/256; 	//加载 计数器高位数据  TL1=(65536-20000)%256; 	//加载 计数器低位数据ET1=1;					//允许定时器1 中断触发TR1=0;					//关闭定时器1 EA =1;					//开总中断Head_Stop;				//停止摇头Motor_Prot=1;			//电机停止LED_Prot=LedData[10];	//数码管清屏
}void main(void)
{SystemInit(); //系统初始化while(1){switch(Key_Prot) //按键检测{case 0xFB:	//一档控制TR1=1;PwmValue=2;LED_Prot=LedData[1];break;case 0xF7: //二档控制TR1=1;PwmValue=5;LED_Prot=LedData[2];break;case 0xDF: //摇头控制HeadCount=3;HeadR_Prot=0;HeadFlag=1;break;case 0xBF: //停止摇头控制HeadR_Prot=1;HeadFlag=0;break;case 0x7F:	//关总开关TR1=0;Head_Stop;Motor_Prot=1;LED_Prot=LedData[10];break;default:break;}	}
}void Time_T1(void) interrupt 3//20ms
