layout版图设计学习笔记4_Virtuoso基础介绍

1. PDK文件介绍

1. techfile：技术文件，也叫tf文件，暂时没有深入理解
2. Display.dry：定义层次和工具中各种图形演示颜色定义的文件；
3. cds.lib：用来调用保存库的文件，库为library，是集合数据包。
4. virtuoso器件库定义层次上可以分为：$Library\to Category\to Cell\to View$
5. PMOS制作流程：$P衬底\to N阱光刻与注入\to 有源区定义\to 栅极制作\to 源漏掺杂\to 接触孔与过孔$

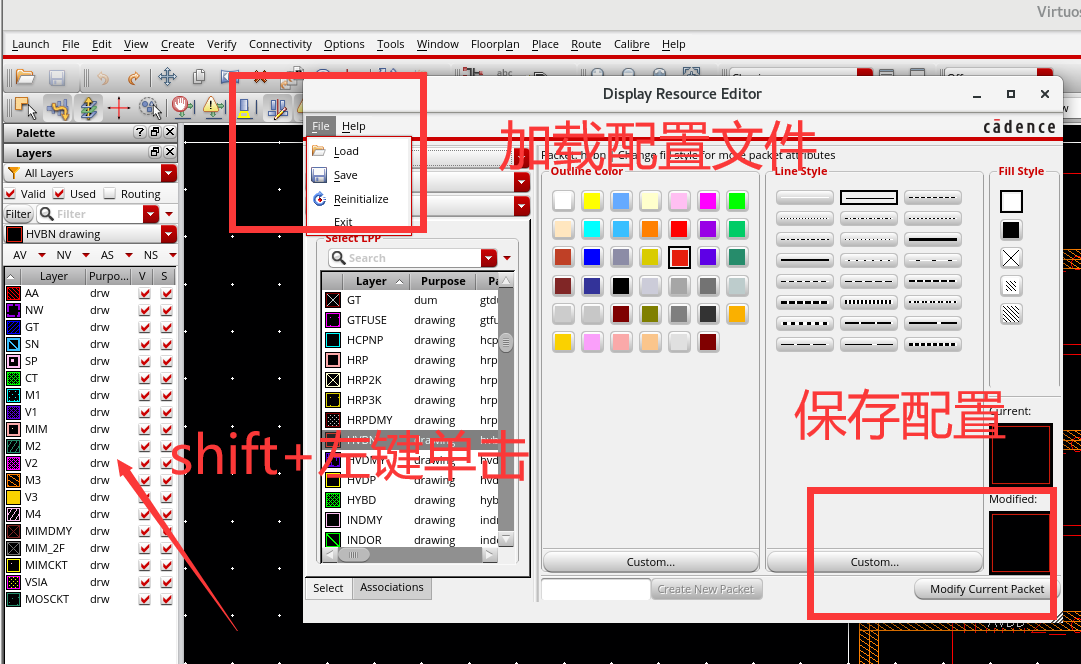

6. 修改器件层样式：shift+左键单击

2. 版图基础操作

1. 工程规范路径：/home/IC/user/project/smic18/PLL(复制display、cds.lib，新建.cdsinit)
2. 系统环境：source ~/eda.cshrc
3. 打开virtuoso：vir
4. 添加基础库
5. 新建工艺库（名称只能是字母、数字和下划线），关联工艺库

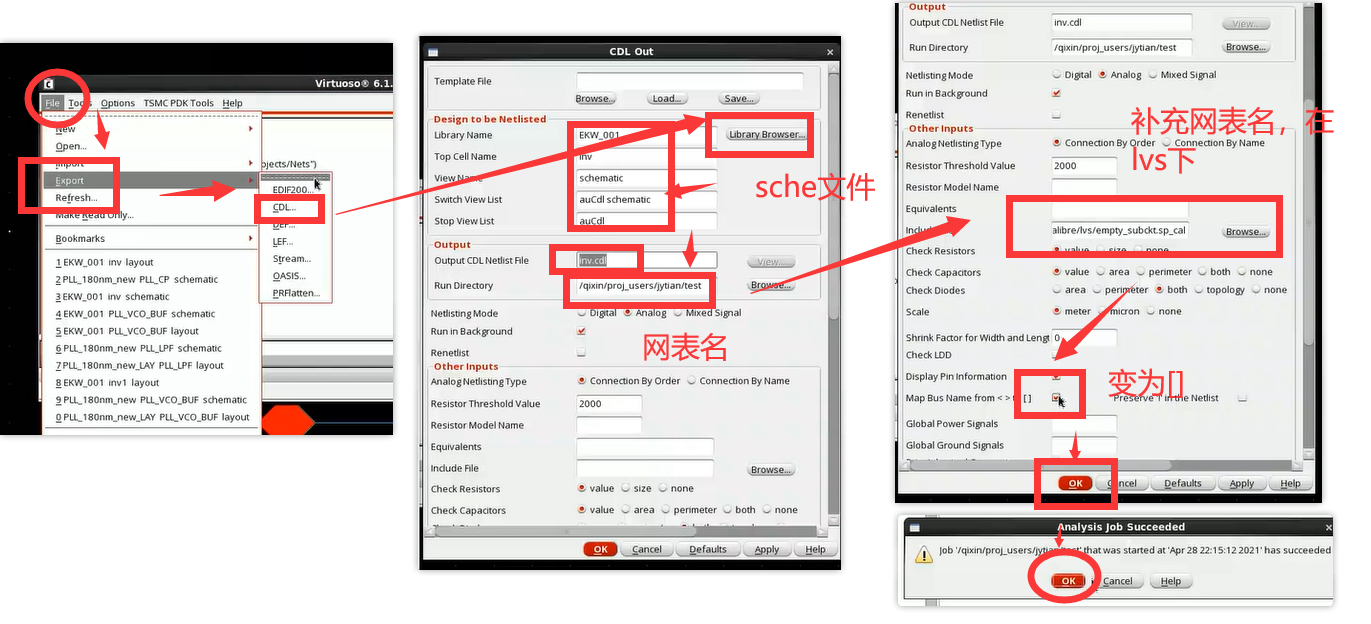

3. 抽网表

抽网表是针对于schematic而言的，主要是解决calibre无法自动提取网表的情况。
