基于EB的K3XX_GPT定时器中断的实现方法

news 2025/8/30 7:46:16

在这里使用了借用了EB官方的demo，实现的效果每1S产生一个中断，实现LED的亮灭。

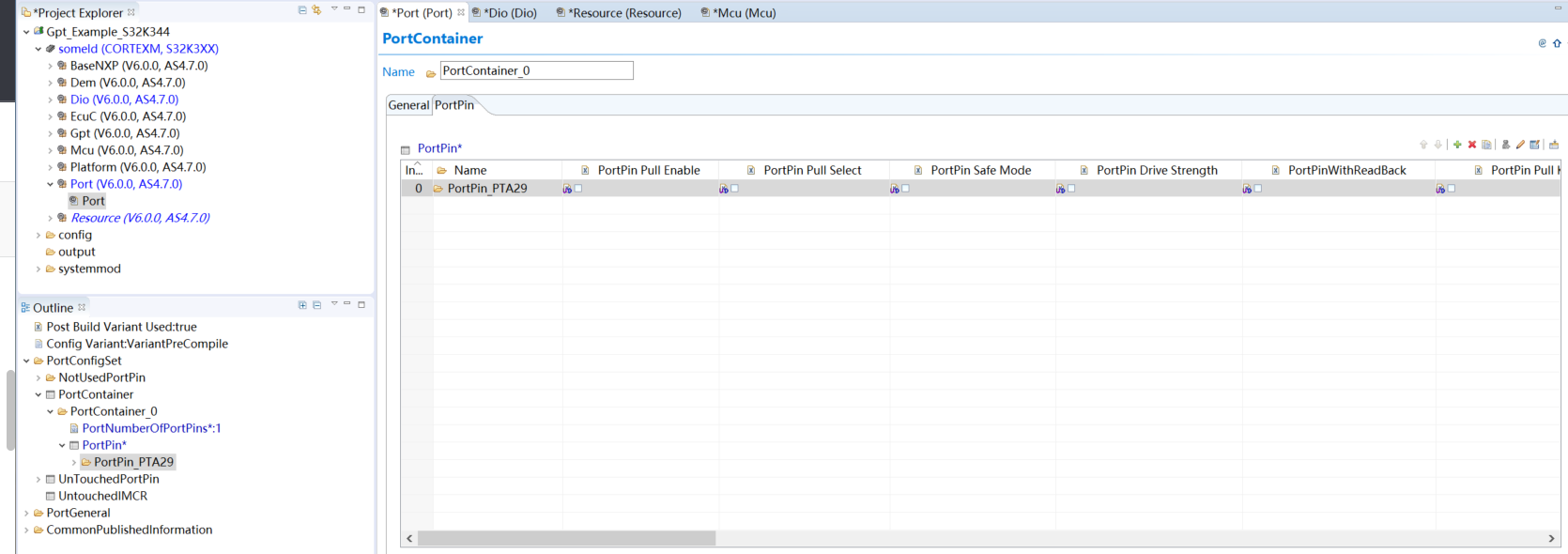

首先在port配置中仅到PTA29，这是一个LED灯控制信号。
在这里插入图片描述

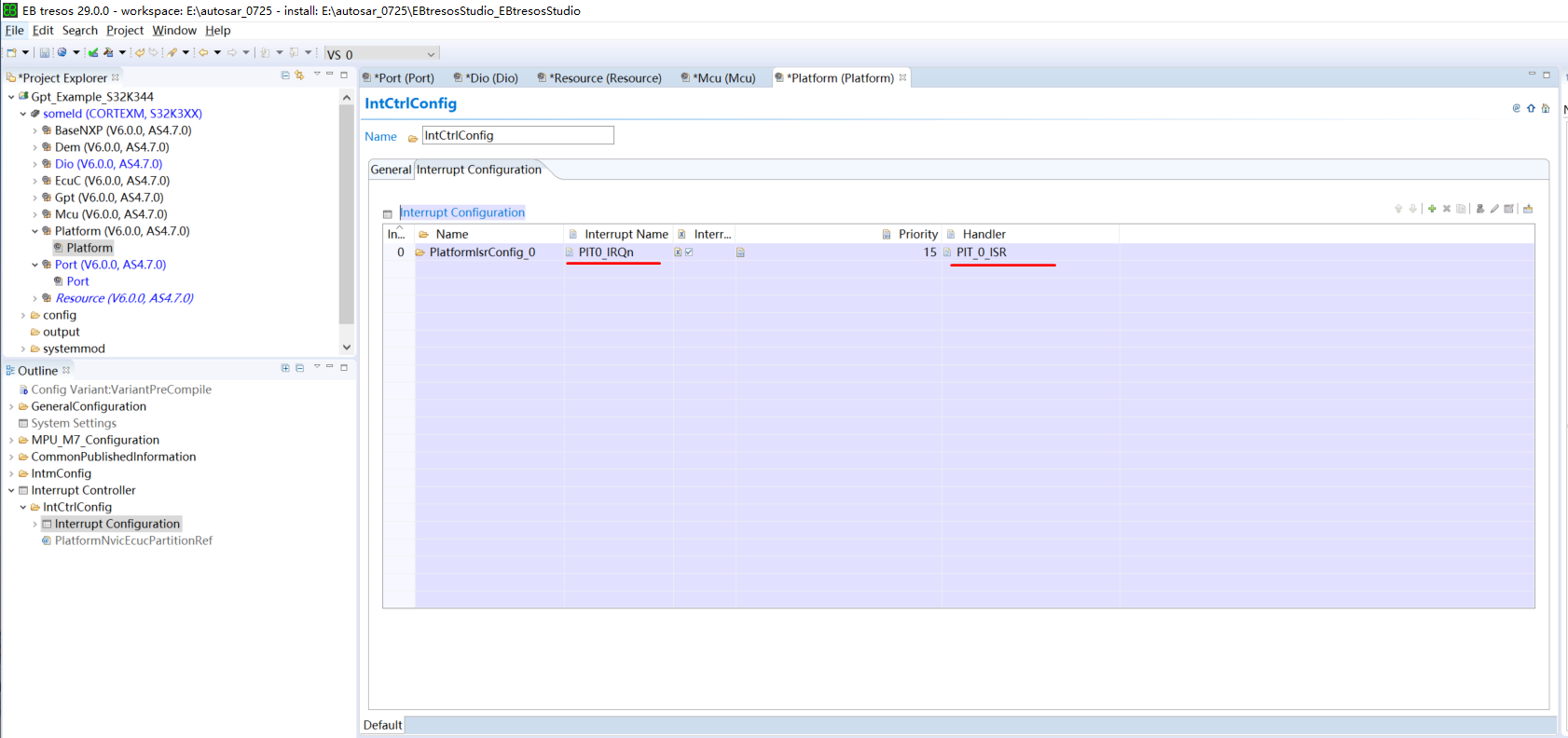

在platform中加入PIT中断，因为GPT计数器可以利用PIT中断。

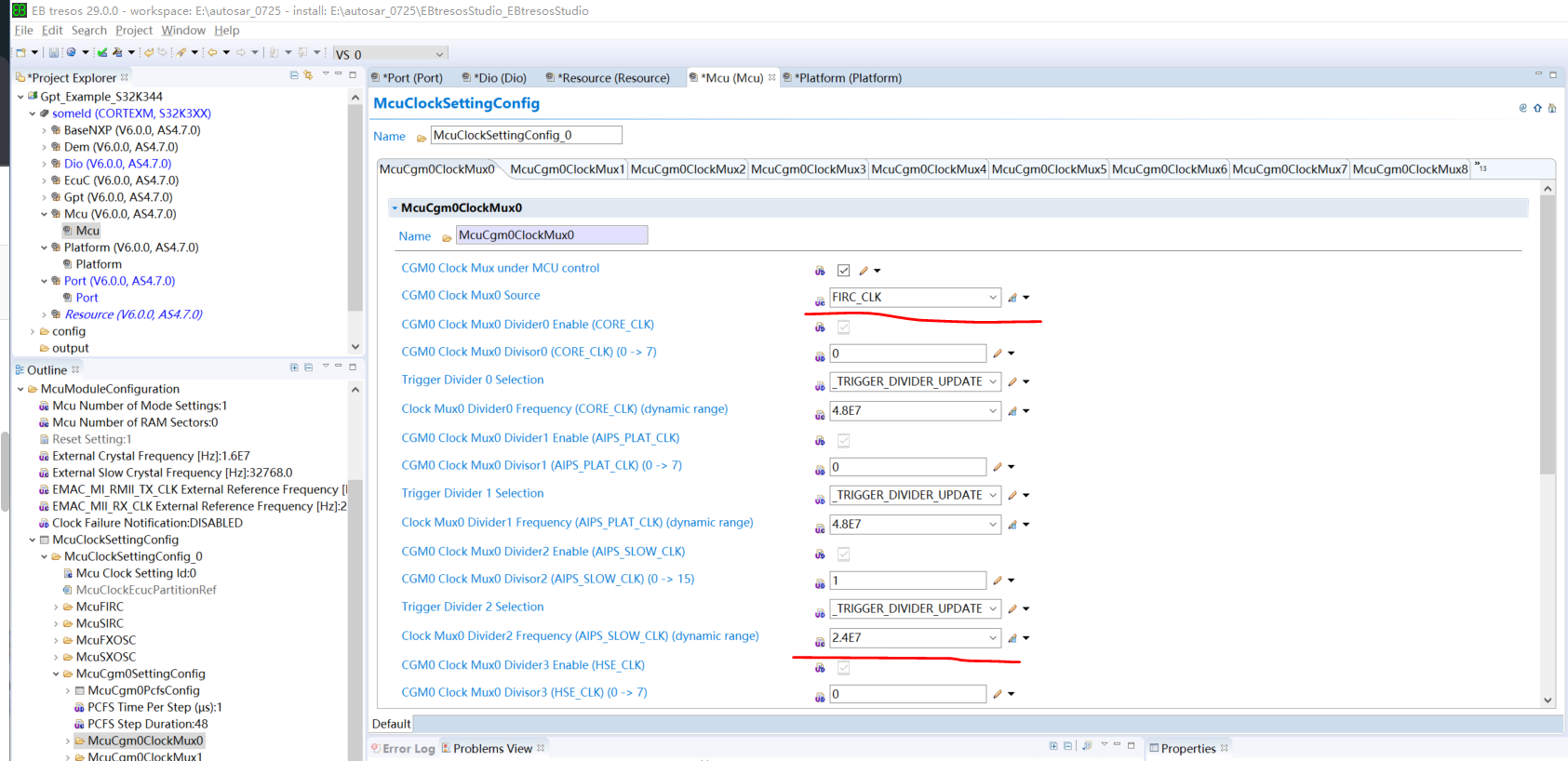

在MCU的时钟配置中，保持demo的默认配置，使用AIPS_SLOW_CLK时钟，其时钟源为FIRC内部时钟，时钟频率为24M

在这里插入图片描述

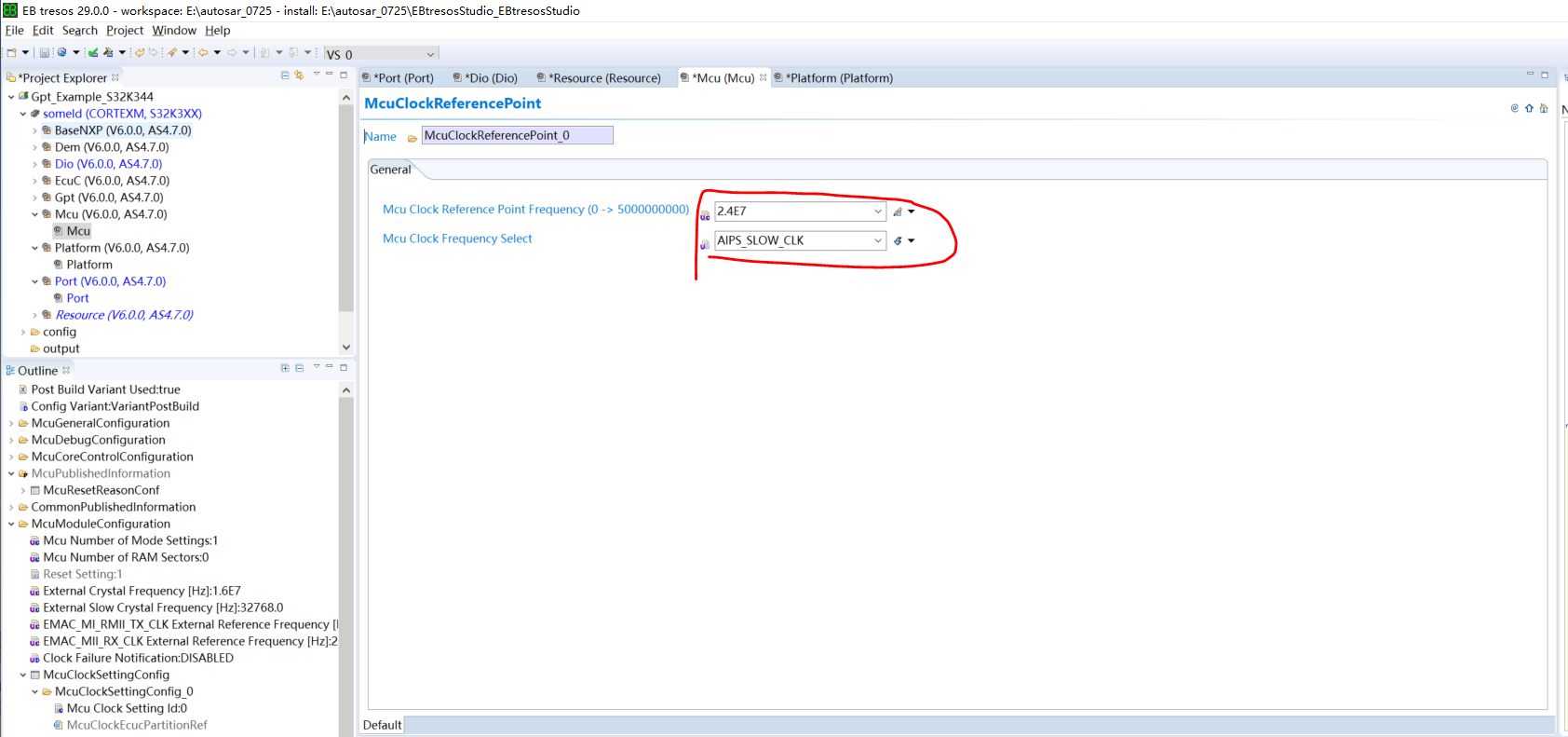

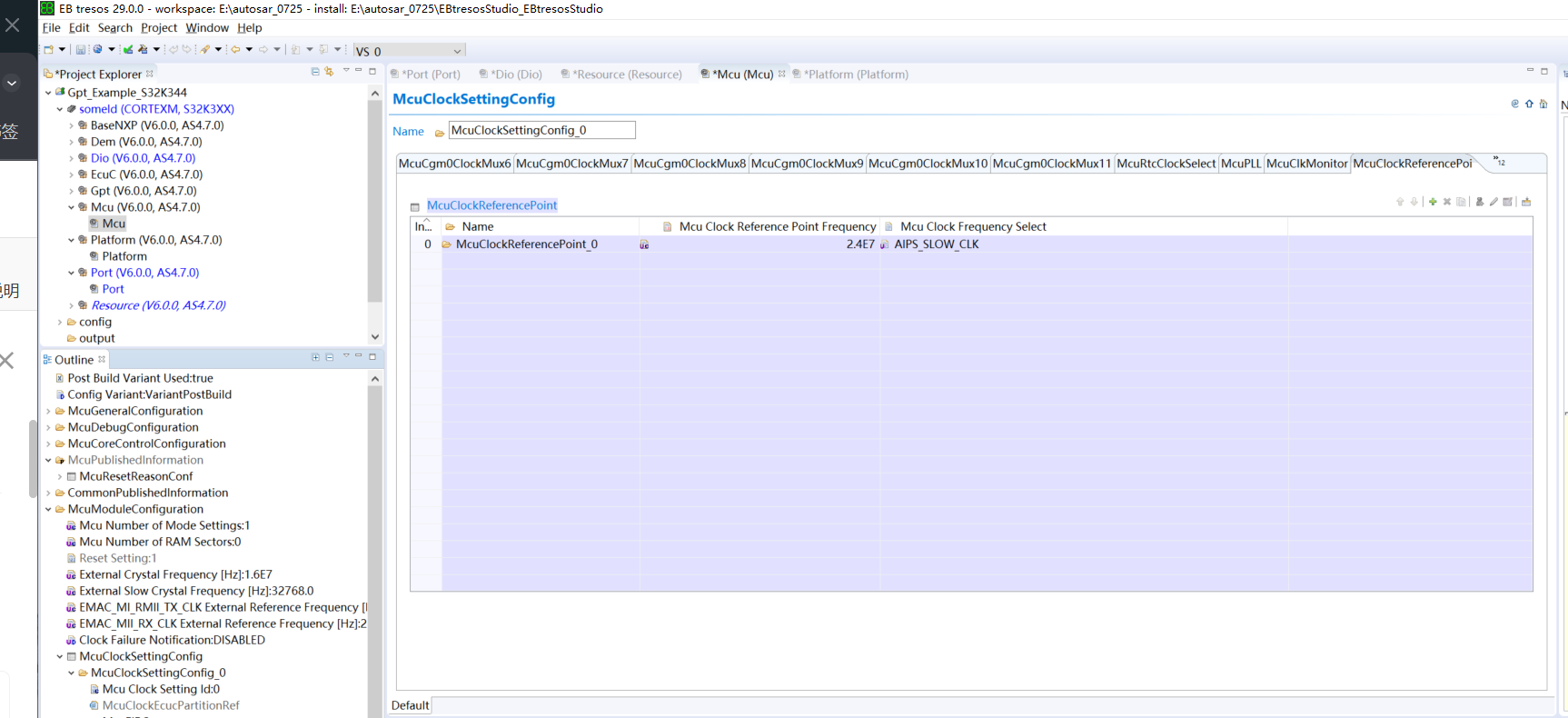

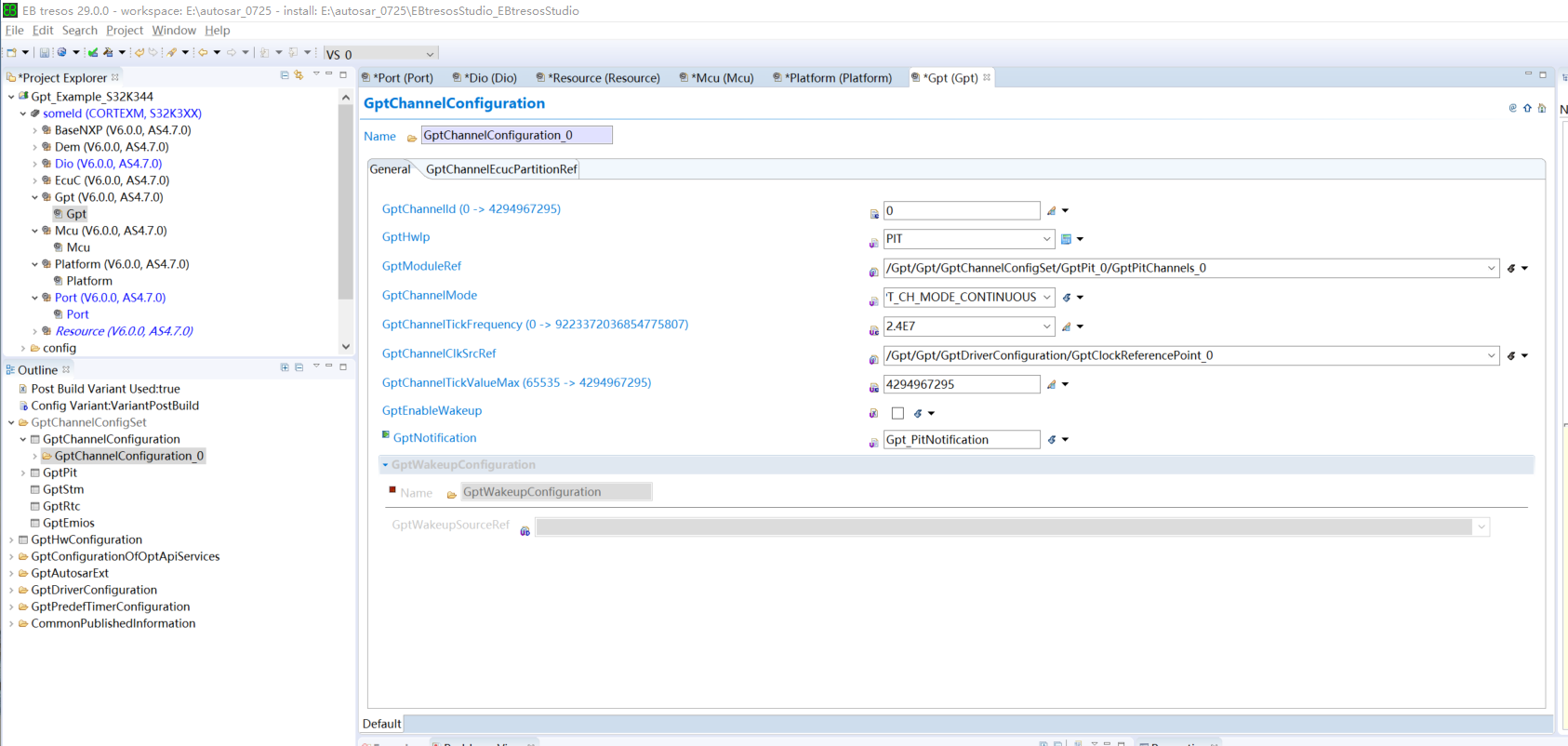

然后在GPT配置中导入该参考时钟源，注意使用的是PIT类型的计数器，要选择CONTINUOUS，这样才会一直产生中断，如果是ONE_SHOT则只有一次中断产生。

最后生成代码，代码例程也是官方demo中的

void Gpt_PitNotification(void)
{cntt++;toggleLed = 1U;
}/**
* @brief        Main function of the example
* @details      Initializes the used drivers and uses the Gpt
*               and Dio drivers to toggle a LED periodically
*/
int main(void)
{uint8 count = 0U;uint8 pinValue = STD_LOW;/* Init clock */
#if (STD_ON == MCU_PRECOMPILE_SUPPORT)Mcu_Init(NULL_PTR);
#elseMcu_Init(&Mcu_Config_VS_0);
#endif#if (STD_ON == MCU_INIT_CLOCK)/* Initialize the clock tree and apply PLL as system clock */Mcu_InitClock(McuClockSettingConfig_0);#else#error "The Mcu Init Clock API should be enabled from the Mcu driver"
#endif/* Initialize all pins using the Port driver */
#if (STD_ON == PORT_PRECOMPILE_SUPPORT)Port_Init(NULL_PTR);
#elsePort_Init(&Port_Config_VS_0);
#endif/* Initialize Platform driver */Platform_Init(NULL_PTR);/* Initialize the high level configuration structure of Gpt driver */
#if (STD_ON == GPT_PRECOMPILE_SUPPORT)Gpt_Init(NULL_PTR);
#elseGpt_Init(&Gpt_Config_VS_0);
#endif/* Start the Gpt timer */Gpt_StartTimer(GptConf_GptChannelConfiguration_GptChannelConfiguration_0, 24000000U);/* Enable the Gpt notification to get the event for toggling the LED periodically */Gpt_EnableNotification(GptConf_GptChannelConfiguration_GptChannelConfiguration_0);while (1){/* Toggle the gpio pin to blink the LED when the Pit notification is called */if (1U == toggleLed){count++;pinValue = (STD_LOW == pinValue) ? STD_HIGH : STD_LOW;Dio_WriteChannel(DioConf_DioChannel_Digital_Output_LED, pinValue);toggleLed = 0U;}}Gpt_StopTimer(GptConf_GptChannelConfiguration_GptChannelConfiguration_0);//    Exit_Example(TRUE);return (0U);
}

由于PIT的时钟为24M，所以Gpt_StartTimer(GptConf_GptChanelConfiguration_GptChannelConfiguration_0, 24000000U);满偏值写入24000000，则可以实现1S的中断。在PIT中断函数中进行CNT自加，与秒表计数对比，可以验证计时频率符合要求。

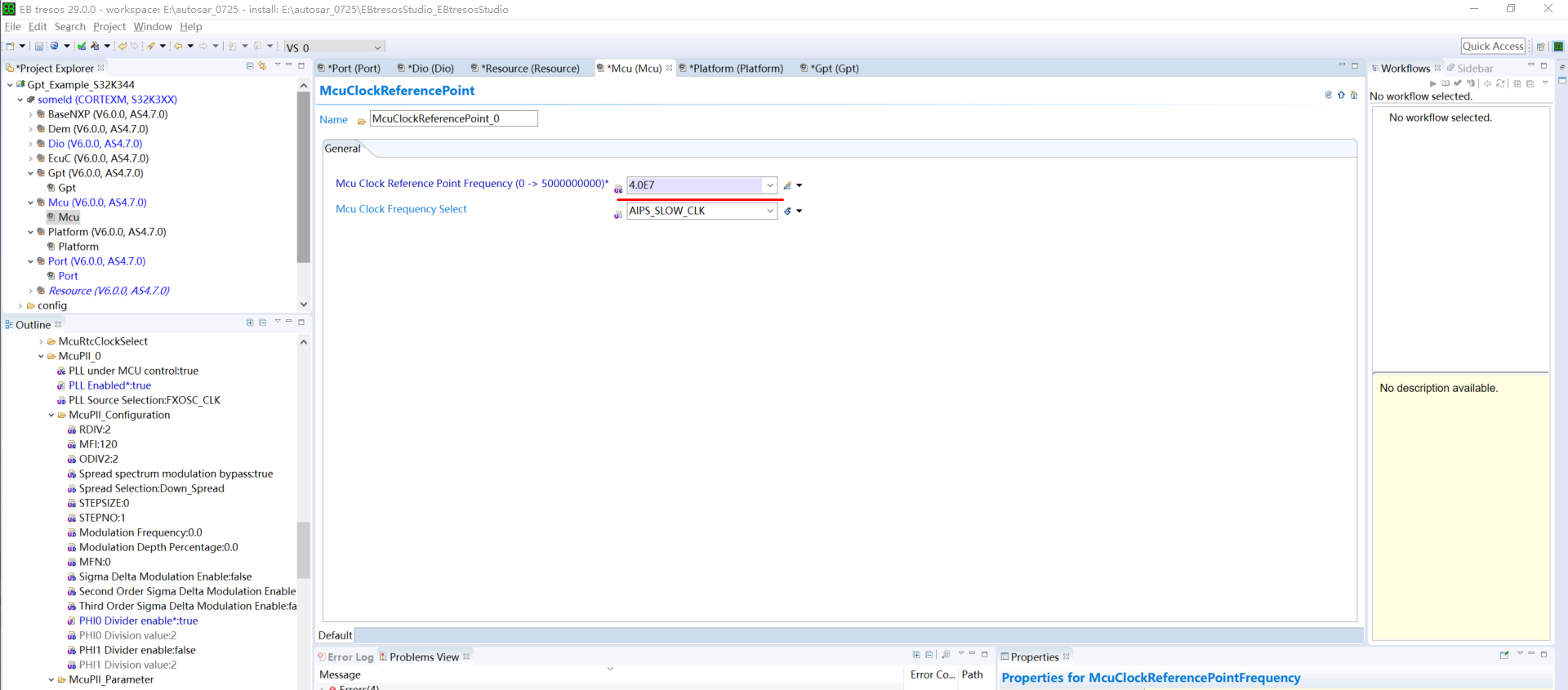

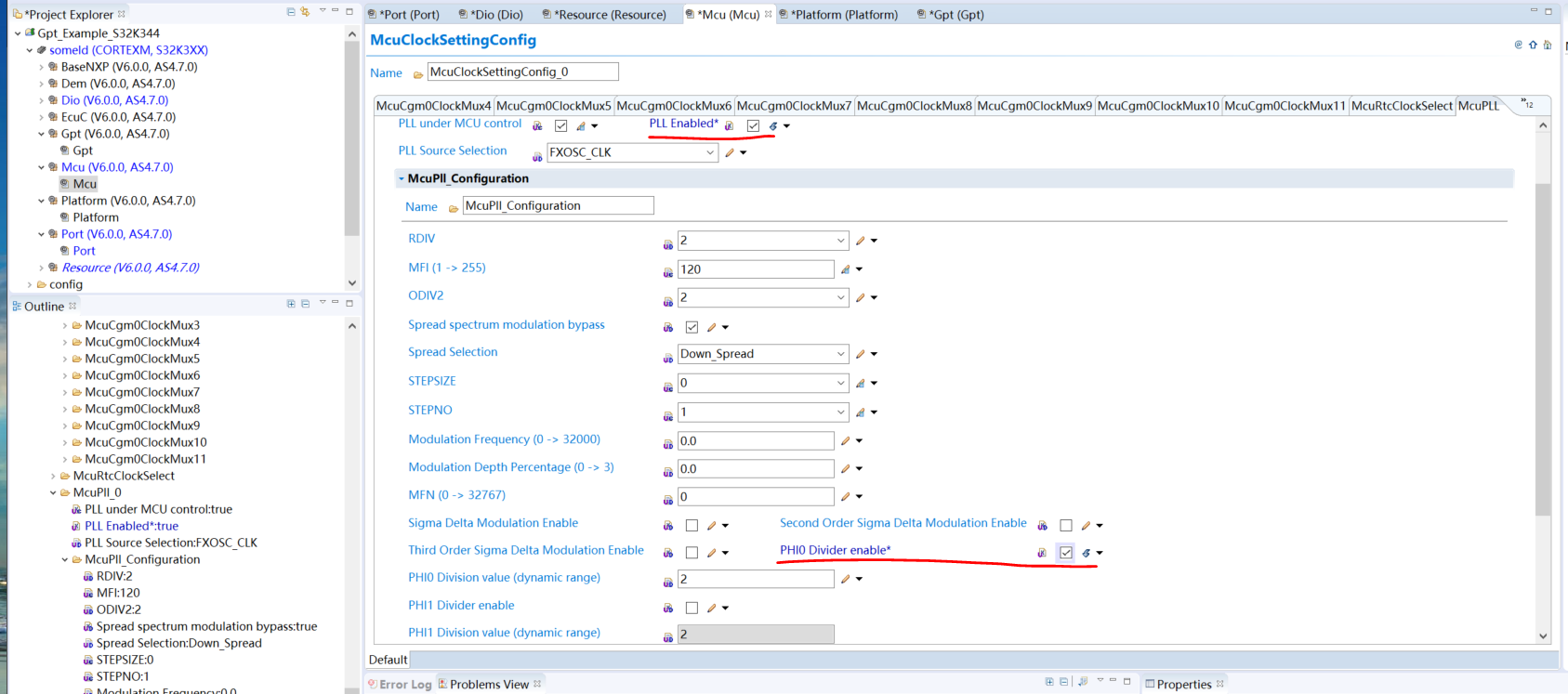

但是，实际上到产品上的板子不会去使用内部时钟，而是外部的晶振的时钟，会更加稳定，所以在MCU的时钟配置中，需要把PIT的源时钟修改为PLL时钟。此处使能PLL锁相环，使能PHI0的分频功能
在这里插入图片描述

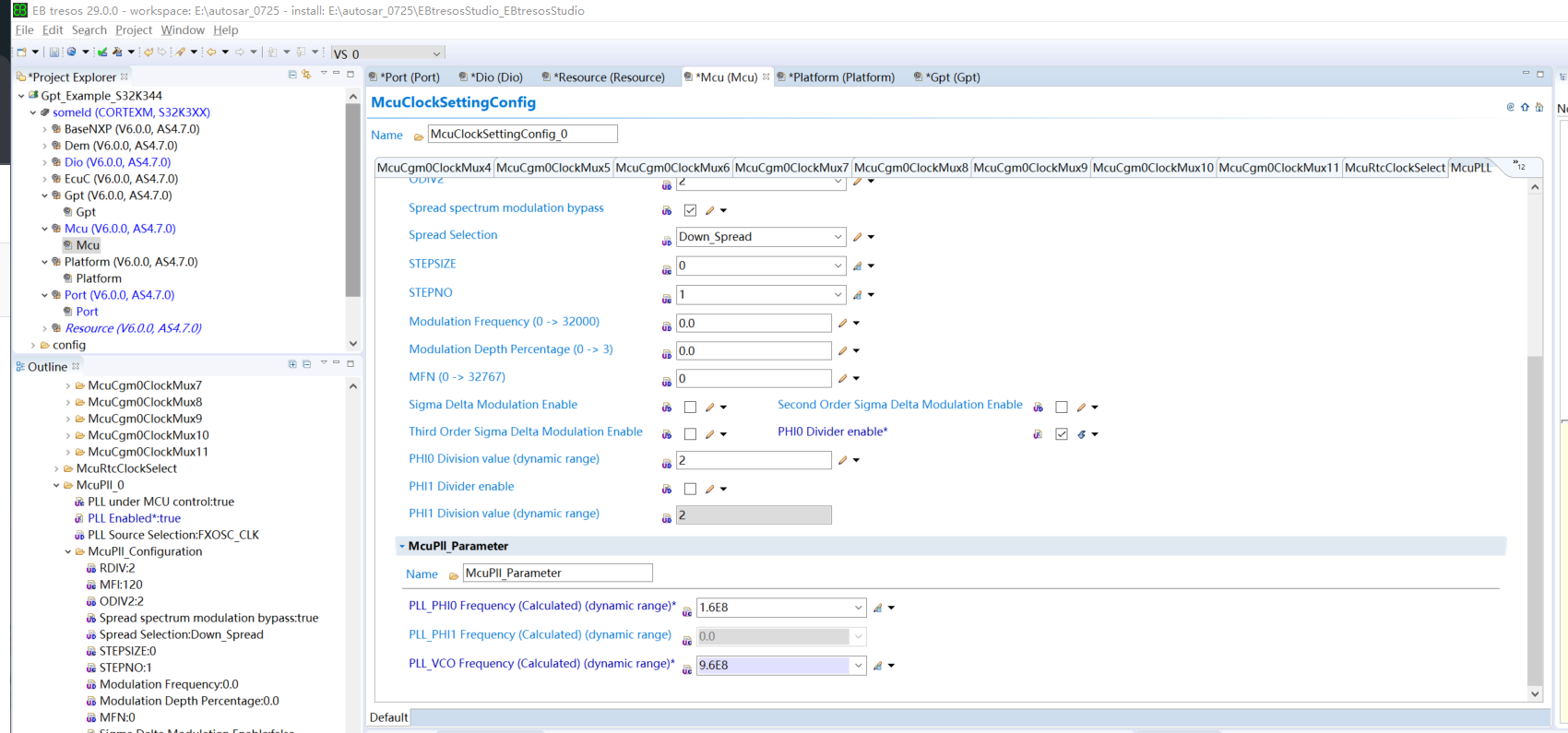

同时VCO和PHI0输出的频率需要更新，点击计算器按钮可以自动更新。

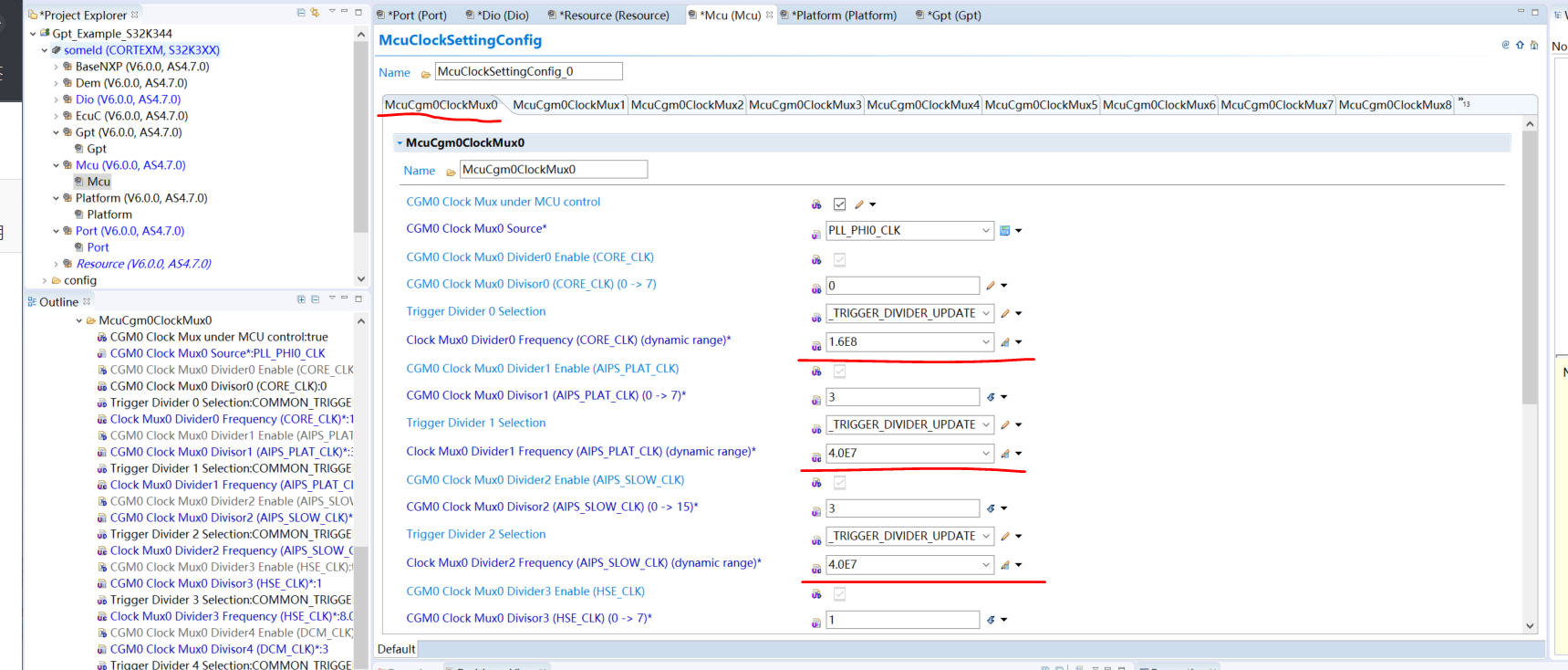

同时MUX0中更新其他分支下的时钟频率

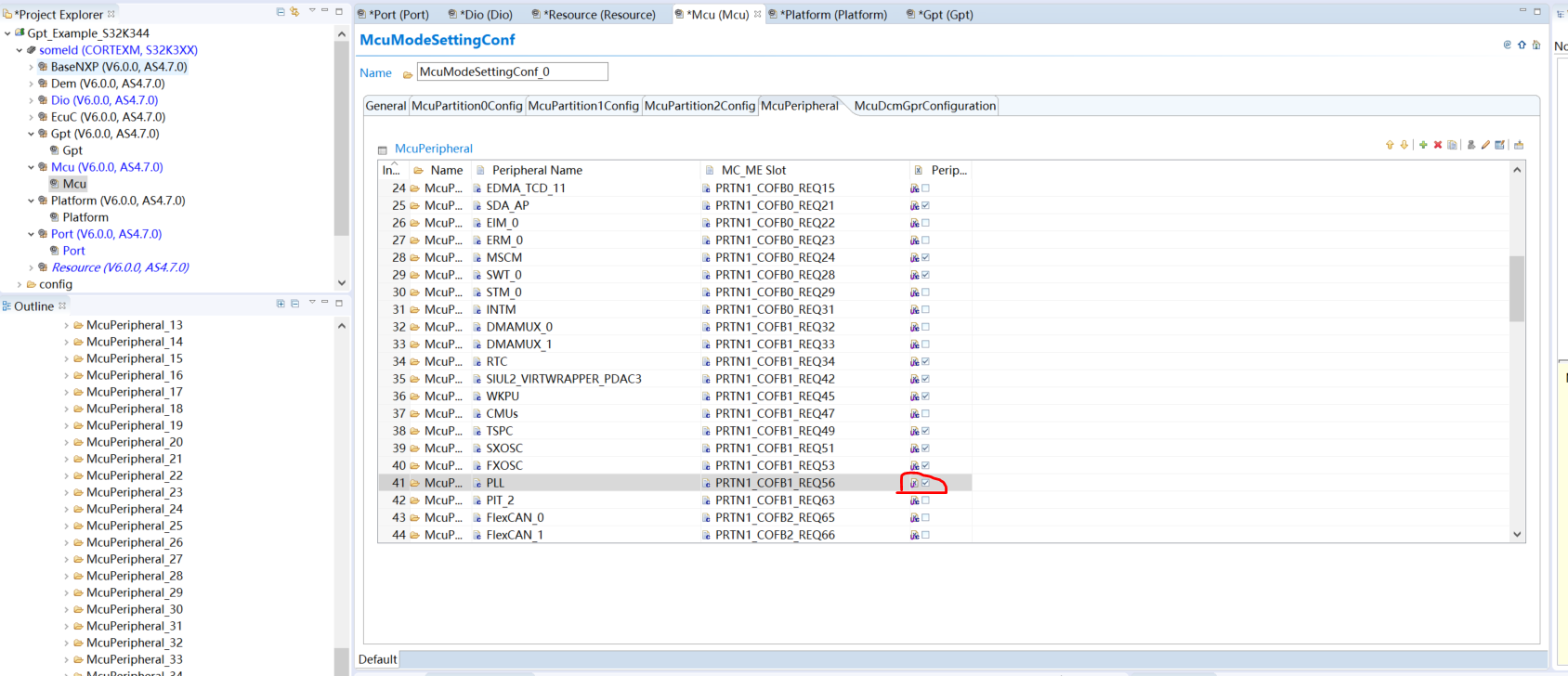

同时在MCUPeripheral中使能PLL时钟
