科普 | 5G支持的WWC架构是个啥(1)？

一、WWC推出背景

　　随着智能设备爆炸式增涨，全球对流畅宽带接入需求正在推动通信网络变革。过去有线固定宽带(fixed broadband)与无线移动宽带(mobile broadband)作为不同系统运行，它们各自拥有独立的架构。而这种划分导致效率低下、成本增加以及用户体验参差不齐。为解决这个问题5G系统中推出“无线-有线”融合的WWC(Wireless-Wireline Convergence)架构，它将两种接入类型融合到一个5G核心网络中。这种融合有助于运营商简化控制、简化管理并提供一致服务，也不论用户是通过光纤、DSL还是5G连接。

二、WWC系统架构

　　如下图(1)所示，系统中包括集成区域、功能组件及来自3GPP和BBF(宽带论坛)标准化接口。

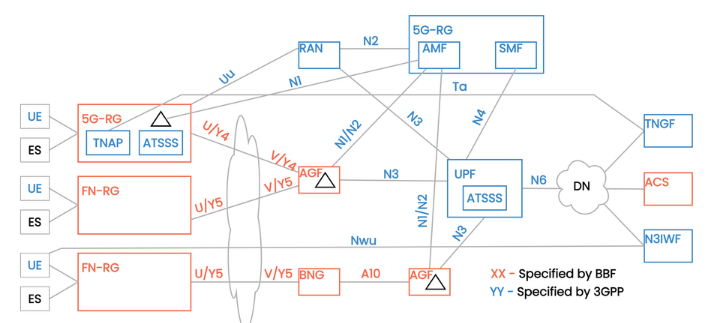

图1.5G支持的WWC系统架构示意图

三、WWC系统优势

　　5G支持的WWC是一个标准化框架，将有线宽带接入(如光纤、DSL、PON)与5G移动核心网络相结合；与固定和移动核心分离不同，融合网络可提供以下优势：

• 统一服务交付：单一订阅和策略管理。

• 无缝移动：有线和无线网络之间无缝切换，无中断。

• 高效运营：单一架构，减少冗余功能。

• 可扩展性和灵活性：满足消费者和企业的需求。

　　简而言之WWC将传统的固定宽带与先进的5G网络连接了起来。

四、5G WWC架构关键组件

　　在图1显示了无线(蓝色)和有线(红色)及标准化接口；其中：

4.1 用户设备(UE)和终端系统(ES)

• UE：智能手机、笔记本电脑或物联网网关等设备。

• ES：PC、智能电视或工业机械等终端系统。这些设备可以通过5G无线(无线)或固定网络网关(有线)连接。

4.2 住宅网关(RG)

• 5G-RG(住宅网关)：内置5G功能客户设备，包括TNAP(可信non 3GPP接入点)和ATSSS(接入流量引导、交换和拆分)等功能。

• FN-RG(固定网络RG)：通过接入网关功能(AGF)连接到5G核心网的较旧或固定宽带网关。

　　其中：5G-RG是“5G原生”，而FN-RG需要通过AGF进行互通。

4.3 接入网关功能(AGF)

　　充当固定接入网络和5G核心网之间的转换和控制点；

• 确保FN-RG设备无需原生5G功能即可使用5G服务。

• 连接有线宽带网络(如BNG-宽带网络网关)和5G核心网(N2/N3接口)。

4.4宽带网络网关(BNG)：

　　它是固定宽带网络中传统的策略聚合和执行点;通过U/Y5和V/Y5接口将FN-RG连接到AGF。
