【图像处理基石】DCT在图像处理中的应用及实现

ai 2025/8/29 15:31:43

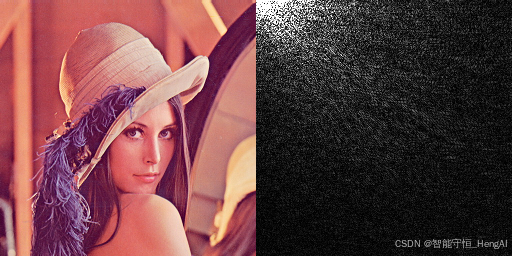

在这里插入图片描述

一、什么是DCT？

离散余弦变换（Discrete Cosine Transform，DCT）是一种将信号从空间域转换到频域的数学变换。它与傅里叶变换类似，但仅使用余弦函数，且对实值信号（如图像）的处理更高效——变换结果中不含虚部，能量集中性更强，非常适合图像处理场景。

二、DCT的算法流程（以图像处理为例）

预处理：
将图像转换为灰度图（简化为单通道），并分割为固定大小的块（如8×8像素，JPEG标准），因为直接对整幅图像做DCT计算量过大。
像素值调整：
将每个像素的取值范围从[0,255]调整为[-128,127]（减去128），使信号围绕0对称，减少变换后的直流分量偏差。
DCT变换：
对每个块应用2D DCT，公式如下：
$\alpha(u)\alpha(v) \sum_{i=0}^{N-1}\sum_{j=0}^{N-1} f(i,j)\cos\left(\frac{(2i+1)u\pi}{2N}\right)\cos\left(\frac{(2j+1)v\pi}{2N}\right)$
其中， $f (i, j)$ 是原始图像块的像素值， $F (u, v)$ 是变换后的频域系数， $N$ 是块大小（如8）， $α(u)\alpha(u)$ 是归一化系数（ $u = 0$ 时为 $1/N\sqrt{1/N}$ ，否则为 $2/N\sqrt{2/N}$ ）。
频域处理：
变换后的数据中，低频系数（左上角）集中了图像的主要能量（如轮廓、亮度），高频系数（右下角）对应细节（如纹理、噪声）。

三、DCT解决的问题

图像压缩（核心应用）：
由于能量集中在低频系数，可通过量化（丢弃或简化高频系数）大幅减少数据量，JPEG、MJPEG等压缩标准均基于DCT。
图像去噪：
噪声通常表现为高频信号，可在频域过滤高频系数，再通过逆DCT恢复去噪后的图像。
特征提取：
低频系数对图像的全局特征（如轮廓）更敏感，可作为图像识别的特征向量。

四、DCT的效果问题及优化

块效应：
分块处理导致块边界不连续，尤其高压缩率下明显。
优化：使用重叠块变换（如重叠8×8块）、更大块尺寸（如16×16），或结合小波变换（如JPEG 2000）。
量化损失：
高频系数被过度简化导致图像模糊或细节丢失。
优化：自适应量化表（根据图像内容调整量化步长）、保留关键高频系数。
计算复杂度：
直接计算DCT的时间复杂度为 $O(N^3)$ ，实时性差。
优化：使用快速DCT算法（如FDCT，复杂度 $O(N^2\log N)$ ），或硬件加速（GPU）。

五、Python实现DCT算法

以下代码实现了基于8×8块的图像DCT变换与逆变换，并演示了压缩效果：

import numpy as np
import cv2
import matplotlib.pyplot as plt
from scipy.fftpack import dct, idct# 1. 实现8x8块的DCT与逆DCT
def dct_2d(block):"""对8x8块应用2D DCT"""return dct(dct(block.T, norm='ortho').T, norm='ortho')def idct_2d(block):"""对8x8块应用2D逆DCT"""return idct(idct(block.T, norm='ortho').T, norm='ortho')# 2. 图像分块与DCT变换
def image_to_dct(image, block_size=8):"""将图像转换为DCT系数"""h, w = image.shapedct_coeffs = np.zeros_like(image, dtype=np.float32)# 分块处理for i in range(0, h, block_size):for j in range(0, w, block_size):block = image[i:i+block_size, j:j+block_size].astype(np.float32)block -= 128  # 像素值调整到[-128, 127]dct_block = dct_2d(block)dct_coeffs[i:i+block_size, j:j+block_size] = dct_blockreturn dct_coeffs# 3. 逆DCT与图像恢复
def dct_to_image(dct_coeffs, block_size=8):"""从DCT系数恢复图像"""h, w = dct_coeffs.shapeimage = np.zeros_like(dct_coeffs, dtype=np.float32)for i in range(0, h, block_size):for j in range(0, w, block_size):dct_block = dct_coeffs[i:i+block_size, j:j+block_size]block = idct_2d(dct_block)block += 128  # 恢复像素值到[0, 255]image[i:i+block_size, j:j+block_size] = block# 截断到有效范围并转为uint8return np.clip(image, 0, 255).astype(np.uint8)# 4. 量化（模拟压缩，丢弃高频系数）
def quantize(dct_coeffs, quant_table, block_size=8):"""使用量化表对DCT系数量化"""h, w = dct_coeffs.shapequantized = np.zeros_like(dct_coeffs)for i in range(0, h, block_size):for j in range(0, w, block_size):block = dct_coeffs[i:i+block_size, j:j+block_size]quantized_block = np.round(block / quant_table)quantized[i:i+block_size, j:j+block_size] = quantized_blockreturn quantized# 5. 反量化
def dequantize(quantized_coeffs, quant_table, block_size=8):"""反量化以恢复DCT系数"""h, w = quantized_coeffs.shapedct_coeffs = np.zeros_like(quantized_coeffs, dtype=np.float32)for i in range(0, h, block_size):for j in range(0, w, block_size):quantized_block = quantized_coeffs[i:i+block_size, j:j+block_size]dct_block = quantized_block * quant_tabledct_coeffs[i:i+block_size, j:j+block_size] = dct_blockreturn dct_coeffs# 6. 主函数：演示DCT压缩效果
if __name__ == "__main__":# 读取图像并转为灰度图image = cv2.imread("lena.jpg")  # 替换为你的图像路径gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)h, w = gray_image.shape# 标准JPEG亮度量化表（简化版）quant_table = np.array([[16, 11, 10, 16, 24, 40, 51, 61],[12, 12, 14, 19, 26, 58, 60, 55],[14, 13, 16, 24, 40, 57, 69, 56],[14, 17, 22, 29, 51, 87, 80, 62],[18, 22, 37, 56, 68, 109, 103, 77],[24, 35, 55, 64, 81, 104, 113, 92],[49, 64, 78, 87, 103, 121, 120, 101],[72, 92, 95, 98, 112, 100, 103, 99]], dtype=np.float32)# 执行DCT变换dct_coeffs = image_to_dct(gray_image)# 量化（压缩）与反量化quantized = quantize(dct_coeffs, quant_table)dequantized = dequantize(quantized, quant_table)# 从DCT系数恢复图像recovered_image = dct_to_image(dequantized)# 显示结果plt.figure(figsize=(12, 6))plt.subplot(121), plt.imshow(gray_image, cmap='gray'), plt.title("原始图像")plt.subplot(122), plt.imshow(recovered_image, cmap='gray'), plt.title("DCT压缩后恢复图像")plt.tight_layout()plt.show()
