《从应用到内核：三种流量转发方案深度对比》

ai 2025/8/29 12:36:36

一、前序介绍

1、为什么需要流量转发？

● 业务场景引入：微服务、数据库代理、边缘网关、高可用架构
● 核心问题：如何将客户端请求高效、可靠地转发到后端？
● 本文目标：通过 原理 + 实操，带你掌握三种主流方案的选型与落地

2、OSI的 3/4/7 层区别在哪里？

● L7(应用层)：看得懂HTTP头、URL、Cookie，可做路由、鉴权、WAF、压缩、缓存、重写、A/B复制等。
● L4(传输层)：只关心TCP/UDP连接与端口，做不到基于URI/Cookie的策略，但可做SNI预读与直通。
● L3(网络层)：基于IP的转发/NAT，不涉及内核态/用户态数据拷贝，性能最好，功能最“朴素”。

3、场景应用场景

● Web网关：Nginx7层 (TLS终止/路由/限流) --> 后端服务。
● 数据库/缓存：Nginx stream做4层负载(或直连) --> 后端实例: 需要源端IP 就上PROXY协议。
● 内网入口：iptables 做DNAT把少量端口打到特定机器，追齐极致性能，零改造。

二、环境准备

1、资源列表

● (请求发起机器)EC2：172.31.50.171
● (作为流量转发机器) EC2：172.31.50.172
● (接收流量转发)Aliyun-ALB: 对外监听80端口，http://alb-v6pg0tz2zs69n0k0m2.cn-hangzhou.alb.aliyuncsslb.com
● (接收流量转发)Aliyun-NLB: 对外监听80端口，挂载两个VIP，172.31.50.174、172.18.139.235
● (后端服务)ECS：172.31.50.173

2、Nginx安装

登录172.31.50.172机器，参考Nginx官方安装方案—链接

启动Nginx服务

注意：在CentOS中如果默认源安装的nginx版本低，不包含stream模块，会导致方案二中的配置文件无法识别。

3、后端服务部署

登录172.31.50.173机器，使用Python3启动以下脚本

from http.server import BaseHTTPRequestHandler, HTTPServerclass MyHandler(BaseHTTPRequestHandler):def do_GET(self):self.send_response(200)self.send_header('Content-type', 'text/plain')self.end_headers()self.wfile.write(b"Hello from Python!")if __name__ == "__main__":server = HTTPServer(('0.0.0.0', 8089), MyHandler)print("Server started on port 8089")server.serve_forever()

python3 server.py

三、方案实施

1、方案一：Nginx 7层协议转发

修改Nginx.conf的文件内容如下，然后重启Nginx

#user  nobody;
worker_processes  1;#error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;#pid        logs/nginx.pid;events {worker_connections  1024;
}http {include       mime.types;default_type  application/octet-stream;#log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '#                  '$status $body_bytes_sent "$http_referer" '#                  '"$http_user_agent" "$http_x_forwarded_for"';#access_log  logs/access.log  main;sendfile        on;#tcp_nopush     on;#keepalive_timeout  0;keepalive_timeout  65;#gzip  on;server {listen       8080;server_name  localhost;#charset koi8-r;#access_log  logs/host.access.log  main;location / {#root   html;#index  index.html index.htm;#proxy_pass http://localhost:8080;#proxy_pass http://game-server:8080;proxy_pass http://alb-v6pg0tz2zs69n0k0m2.cn-hangzhou.alb.aliyuncsslb.com;}#error_page  404              /404.html;# redirect server error pages to the static page /50x.html#error_page   500 502 503 504  /50x.html;location = /50x.html {root   html;}}include servers/*;
}

#在部署Nginx的机器上，操作重启
nginx -s reload
#在请求发起服务器上，触发请求
curl 172.31.50.172:8080

2、方案二：Nginx 4层流量转发

修改Nginx.conf的文件内容如下，然后重启Nginx

# -------------------------------
# 全局配置
# -------------------------------
# 指定 Nginx 运行的用户和用户组（可选，生产环境建议指定）
# user  nginx;# 启动进程数，建议设置为 CPU 核心数
worker_processes  auto;# 错误日志位置，级别可选：debug, info, notice, warn, error, crit
error_log  /usr/local/nginx/logs/error.log warn;# 指定 PID 文件位置
pid        /usr/local/nginx/logs/nginx.pid;# -------------------------------
# Events 配置
# -------------------------------
events {# 使用 epoll 模型，高效处理大量并发连接（Linux 推荐）use epoll;# 每个 worker 进程允许的最大连接数worker_connections  1024;# 启用多路复用 accept，提高性能multi_accept on;
}# ================================
# Stream 模块配置（四层代理）
# ================================
stream {# -------------------------------# 自定义日志格式# -------------------------------log_format proxy '$remote_addr [$time_local]' '$protocol $status $bytes_sent $bytes_received' '$session_time "$upstream_addr"' '"$upstream_bytes_sent" "$upstream_bytes_received" "$upstream_connect_time"';access_log  /usr/local/nginx/logs/tcp-access.log proxy;# 关闭日志文件缓存，便于 logrotateopen_log_file_cache off;# -------------------------------# Upstream：定义 NLB 后端# -------------------------------upstream nlb_backend {# NLB 双VIP地址server 172.31.50.174:80 max_fails=3 fail_timeout=15s;server 172.18.139.235:80 max_fails=3 fail_timeout=15s;}# -------------------------------# Server：监听 MySQL 客户端请求# -------------------------------server {# 监听 8080 端口listen 8080;# 转发到 nlb 后端proxy_pass nlb_backend;# 超时设置proxy_timeout 30s;# 响应数proxy_responses 1;# 访问日志access_log /var/log/nginx/tcp-nlb.log proxy;# 错误日志error_log /var/log/nginx/tcp-nlb-error.log error;}
}

#在部署Nginx的机器上，操作重启
nginx -s reload
#在请求发起服务器上，触发请求
curl 172.31.50.172:8080

3、方案三：iptables 网络转发

1）首先在EC2上配置流量转发的ip_tables规则

在172.31.50.172上添加转发规则
#开启Linux服务器的IP转发能力
echo “net.ipv4.ip_forward=1” >> /etc/sysctl.conf
sysctl -p
#配置入口流量预处理转发规则
iptables -t nat -A PREROUTING -p tcp --dport 8080 -j DNAT --to-destination 172.31.50.174:80
#配置回路流量处理规则
iptables -t nat -A POSTROUTING -p tcp -d 172.31.50.174 --dport 80 -j MASQUERADE

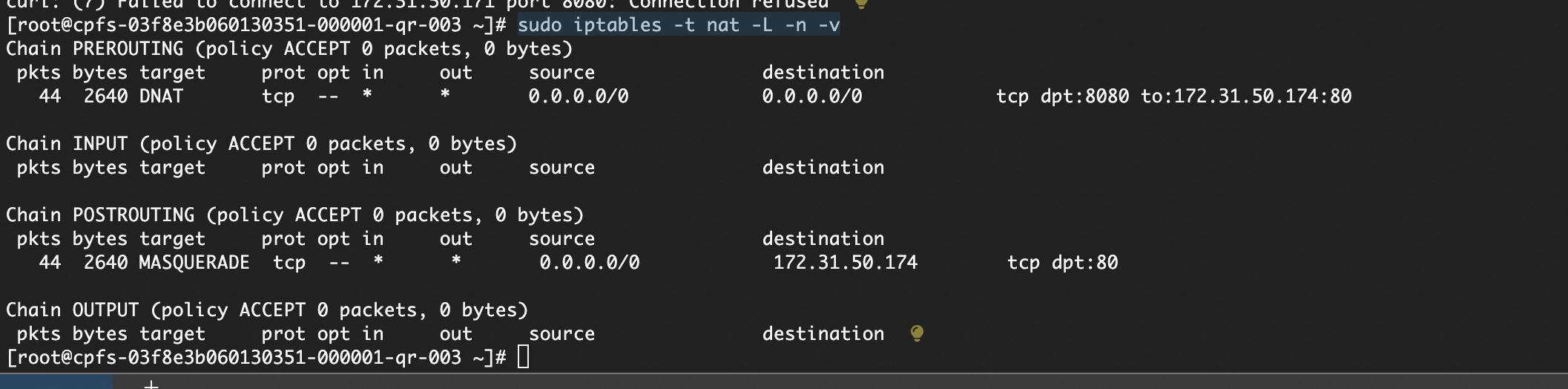

2）查看配置规则

sudo iptables -t nat -L -n -v
在这里插入图片描述

3）配置流量转发的日志–可选

#配置入口流量转发日志
iptables -t mangle -A PREROUTING -p tcp --dport 8080 -j LOG --log-prefix “nf_debug_in”
#配置回路流量转发日志
iptables -t mangle -A POSTROUTING -p tcp -d 172.31.50.174 --dport 80 -j LOG --log-prefix “nf_debug_out”

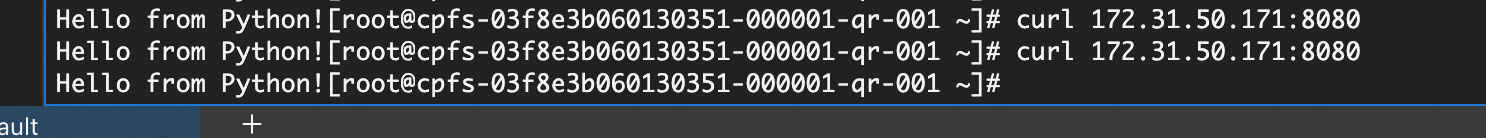

4）流量测试

PS：直接在EC2上发起curl 127.0.0.1无法转发，需要在另外一台机器发起
比如 EC2 172.31.50.173
在这里插入图片描述

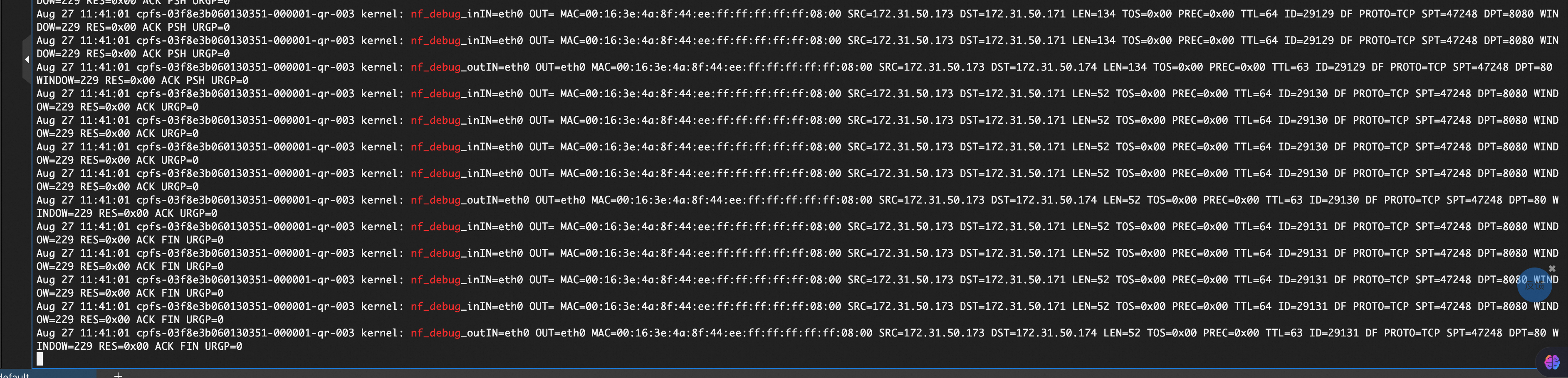

5）查看日志

sudo tail -f /var/log/messages | grep "nf_debug
在这里插入图片描述

6）删除ip_tables规则

iptables -t nat -D PREROUTING -p tcp --dport 8080 -j DNAT --to-destination 172.31.50.174:80
iptables -t nat -D POSTROUTING -p tcp -d 172.31.50.174 --dport 80 -j MASQUERADE

四、场景选项与对比

对比维度Nginx 七层代理Nginx 四层代理iptables
工作层级L7（应用层）L4（传输层）L3/L4（网络/传输层）
数据处理方式解析 HTTP 协议，可读取 URL、Header、Cookie 等不解析应用层，只转发 TCP/UDP 流不解析应用层，仅修改 IP/Port
性能⭐⭐⭐高，但有协议解析开销⭐⭐⭐⭐ 较高，接近线速⭐⭐⭐⭐⭐ 极高，纯内核态
CPU/内存开销高（需解析、缓冲、TLS 解密）中（仅转发，支持长连接）极低（内核处理，无用户态拷贝）
功能丰富性✅✅✅ 极强
• 基于 URL 路由
• HTTPS 终止
• 缓存、压缩、限速
• WAF、灰度发布		✅✅ 强
• 负载均衡
• 健康检查
• proxy_protocol
• 日志记录		✅ 有限
• 端口转发（DNAT）
• 防火墙规则
• 简单负载（配合 ipvs）
是否经过用户态✅ 是（数据进入 Nginx 用户进程）✅ 是（数据进入 Nginx 用户进程）❌ 否（纯内核态，无数据拷贝）
配置复杂度中高（需理解 HTTP 语义）中（需理解 TCP 语义）高（命令行复杂，易出错）
可维护性高（配置文件清晰，支持 reload）高（模块化配置）低（规则易混乱，难调试）
适用协议HTTP/HTTPSTCP/UDPTCP/UDP/ICMP 等所有 IP 协议
典型应用场景Web 服务、微服务网关、静态资源代理MySQL、Redis、Kafka、自定义 TCP 服务防火墙、NAT、边缘路由、容器网络
扩展性高（支持 Lua、动态模块）中（支持 stream 模块）低（依赖内核）
安全性高（可集成 WAF、JWT 认证）中（可做访问控制）高（底层防火墙）

五、从浅入深的落地建议

  1. 先7层，再4层，最后3层
    a. 需求从“功能为王”到“性能为王”的递进，Web/API先上7层，中台类中间件连通选4层，极简内核映射时再考虑iptables；
  2. 统一真实客户端信息
    a. 7层：X-Forwarded-For / X-Forwarded-Proto
    b. 4层：若后端支持，启用PROXY protocol；否则只能看到代理源。
  3. 健康检查与容灾
    a. 7/4层可内建检查; iptables需要依赖外部监控+自动切换脚本或路由协议(较为复杂)。
  4. 长连接与内核调优
    a. keepalive、worker_rlimit_nofile、net.core.somaxconn、net.ipv4.ip_local_port_range、reuseport等
  5. Kubernetes场景
    a. 北向七层入口：Ingress(Controller 用Nginx);
    b. 东西向与中间件：Service(L4)或Nginx stream;
    c. 节点级/容器网络：CNI/iptables 规则由kube-proxy/ebpf控制，尽量别手工硬改;

六、结束语

这里也总结个三板斧：能用7层就别无脑走4层，能用4层就别硬啃内核，真到极致性能再上L3/NAT。
理解分层的边界与取舍，你的流量控制转发就会既稳又快，可万般演变应对业务的千万变化！
