【Rhino】【Python】将开放曲面转换为边界线和填充

Rhino中使用Python将开放曲面转换为边界线和填充

在Rhinoceros 3D建模软件中，我们经常需要将开放曲面(Open Surface)转换为边界线和填充(Hatch)，特别是在生成图纸、制作展示材料或进行CAD制图时。本文将介绍一段简洁高效的Python脚本，它可以批量将开放曲面转换为闭合边界线和填充对象。

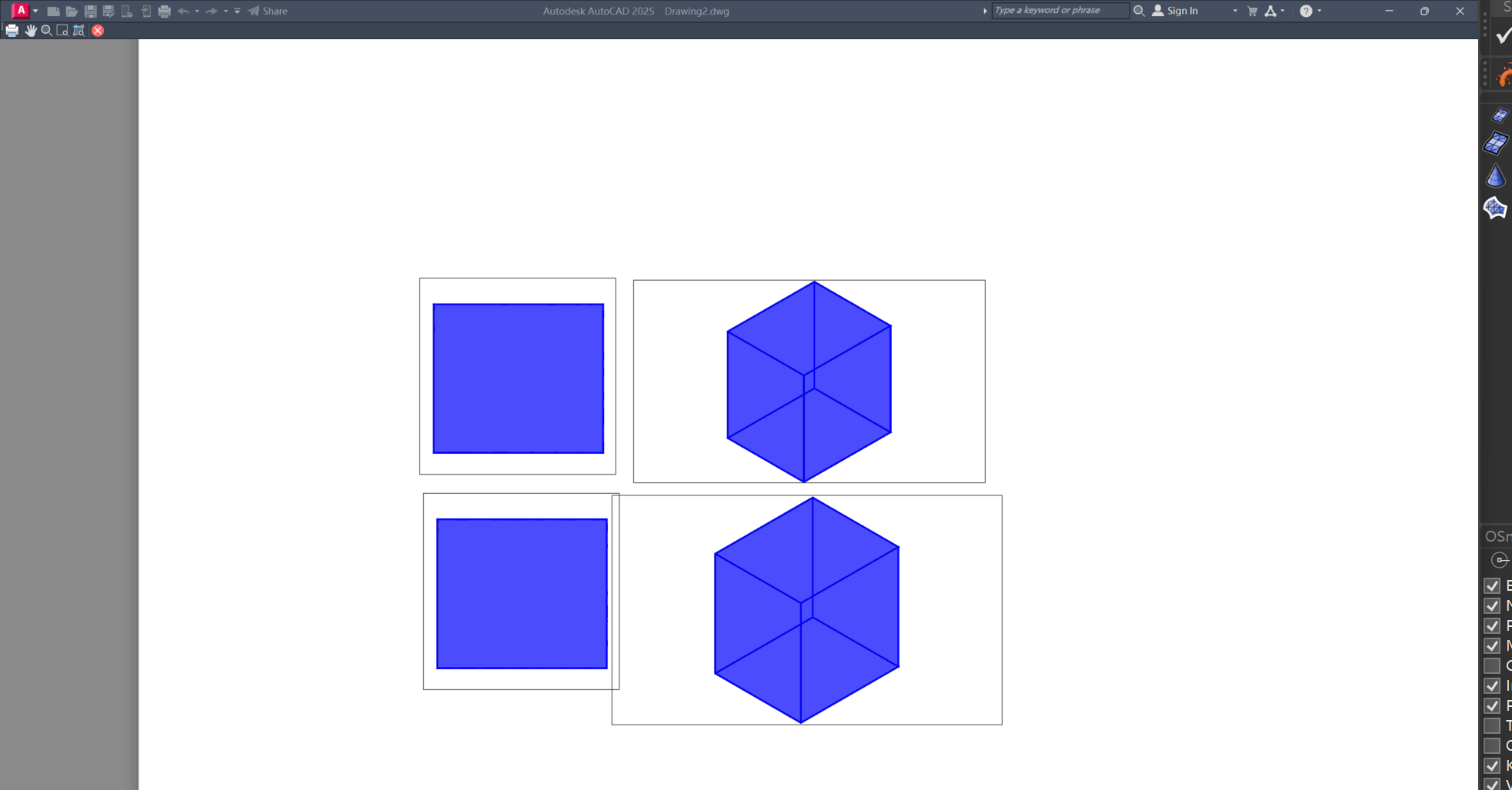

脚本功能概述

这个Python脚本实现了以下功能：

1. 允许用户选择多个开放曲面
2. 自动提取曲面的边界线
3. 将非闭合边界线转换为闭合曲线
4. 为闭合曲线添加实体填充
5. 自动创建并组织图层结构
6. 提供处理结果统计

完整代码

#coding=utf-8
import rhinoscriptsyntax as rs
import scriptcontext as scdef simple_surface_to_hatch():# 选择曲面surfaces = rs.GetObjects("选择开放曲面(可多选)", rs.filter.surface)if not surfaces or len(surfaces) == 0:return# 创建图层boundary_layer = "边界线"hatch_layer = "填充"if not rs.IsLayer(boundary_layer):rs.AddLayer(boundary_layer)if not rs.IsLayer(hatch_layer):rs.AddLayer(hatch_layer)# 处理每个曲面total_boundaries =
