Shader开发（十七）着色器中的纹理采样与渲染

纹理映射作为现代三维图形渲染的核心技术之一，其实现机制涉及CPU与GPU之间的复杂数据传输过程。在建立了完善的UV坐标系统基础后，本节将深入探讨纹理数据在着色器管线中的加载、传输和采样技术，详细阐述从图像文件到屏幕像素的完整渲染流程。

加载图像并准备纹理

在OpenFrameworks框架中，纹理映射系统需要两个核心组件：图像数据载体和纹理对象。为实现高效的纹理管理，需要在应用程序类中声明相应的成员变量。

纹理映射所需的类成员变量声明：

class ofApp : public ofBaseApp {
public:// 核心渲染组件ofMesh quad;           // 几何网格对象ofShader shader;       // 着色器程序ofImage img;           // 图像数据容器
};

纹理数据的初始化过程包含两个关键步骤：系统兼容性配置和图像文件加载。OpenFrameworks框架为保持向后兼容性，默认采用非标准化的纹理坐标系统，因此需要显式禁用此传统功能以确保与现代图形API的兼容性。

在 setup() 函数中，加载图像并禁用旧式纹理坐标系统（ARB 纹理），以采用标准 UV 坐标：

void ofApp::setup()
{// 禁用传统纹理坐标系统，启用标准UV坐标ofDisableArbTex();// 从应用程序数据目录加载纹理图像img.load("parrot.png");// 其他初始化代码...
}

ofDisableArbTex()函数的调用确保了纹理坐标使用标准化的[0,1]范围，而非像素坐标系统。图像文件路径采用相对于bin/data目录的相对路径规范，这种设计简化了资源管理并提高了项目的可移植性。

设置统一纹理变量

纹理数据从CPU内存传输到GPU显存的过程通过统一变量机制实现。由于纹理数据在单次渲染调用中保持不变，而仅UV坐标根据片元位置动态变化，因此将纹理作为统一变量进行处理是最优的架构选择。

在 draw() 函数中，使用 setUniformTexture() 将图像转换为纹理并绑定：

void ofApp::draw()
{shader.begin();                                    // 激活着色器程序shader.setUniformTexture("parrotTex", img, 0);     // 传输纹理到GPUquad.draw();                                       // 执行几何体渲染shader.end();                                      // 释放着色器资源
}

参数说明：

• "parrotTex"：统一变量名称。

• img：图像对象。

• 0：纹理位置（单一纹理时默认值；多纹理需唯一）。

更新 setup() 以加载新着色器文件。

setUniformTexture()函数接受三个关键参数，其设计体现了现代GPU架构的纹理单元管理机制：

1. 统一变量名称：着色器中纹理采样器的标识符

2. 图像对象引用：CPU端的纹理数据源

3. 纹理单元索引：GPU端的纹理槽位标识

纹理单元索引在多纹理渲染场景中至关重要。GPU通常提供多个纹理单元（现代GPU通常支持16个或更多），每个纹理必须绑定到不同的单元以避免资源冲突。对于单纹理应用，索引值0即可满足需求。

片元着色器：纹理采样

片元着色器使用 sampler2D 类型声明纹理统一变量，并通过 texture() 函数采样：

#version 410uniform sampler2D parrotTex;        // 二维纹理采样器in vec2 fragUV;                     // 插值后的UV坐标
out vec4 outCol;                    // 最终颜色输出void main()
{// 执行纹理采样并输出颜色outCol = texture(parrotTex, fragUV);
}

sampler2D 为常见 2D 纹理采样器；texture() 返回指定 UV 的颜色值。

texture()函数是GLSL内建的核心采样函数，其执行机制涉及复杂的硬件加速过程：

1. 坐标验证：验证UV坐标的有效性范围

2. 像素定位：根据UV坐标计算纹理像素位置

3. 插值计算：执行双线性或其他插值算法

4. 颜色返回：返回RGBA格式的颜色值

该函数的硬件实现确保了纹理采样的高效性能，使得实时渲染中的大规模纹理采样成为可能。

处理纹理方向问题

在纹理映射实现过程中，经常遇到图像垂直翻转的技术问题。此问题源于OpenGL坐标系统与标准图像文件格式之间的根本差异：

• OpenGL规范：纹理坐标原点位于左下角，Y轴向上递增

• 图像文件格式：像素数据从顶部开始存储，Y轴向下递增

针对此兼容性问题，最高效的解决方案是在顶点着色器中执行实时坐标转换，避免CPU端的图像预处理开销。

void main()
{gl_Position = vec4(pos, 1.0);// 不翻转// fragUV = uv;// 执行Y坐标翻转：将[0,1]范围内的Y坐标反转fragUV = vec2(uv.x, 1.0 - uv.y);
}

此坐标转换利用了UV坐标标准化范围[0,1]的特性：通过1.0 - uv.y操作，实现了Y坐标的完全翻转，使得原本位于底部的纹理区域映射到顶部，反之亦然。

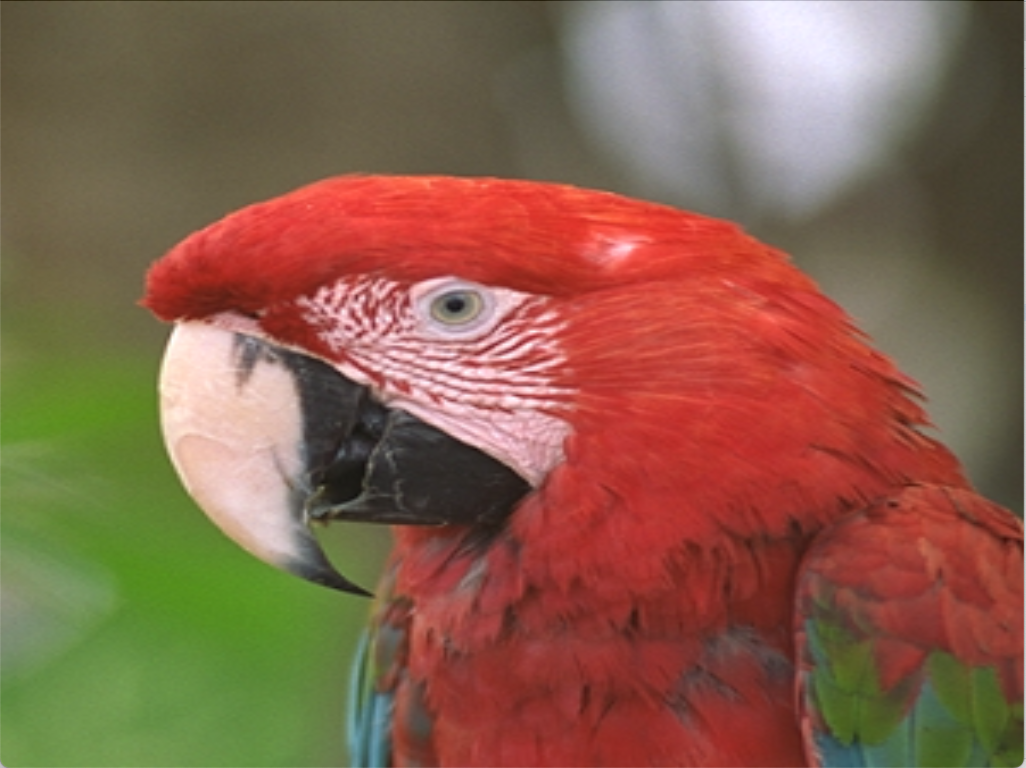

渲染结果

运行后，应显示完整纹理图像。注意，纹理翻转需求视图形 API 而异，本文基于 OpenGL。

总结

纹理映射技术的成功实现需要协调CPU端的资源管理、GPU端的数据传输以及着色器中的采样计算等多个技术层面。通过统一变量机制实现的纹理传输，结合GLSL内建的高效采样函数，为复杂的视觉效果提供了技术基础。

项目代码参考

ofApp.h

#pragma once#include "ofMain.h"class ofApp : public ofBaseApp {public:void setup();void update();void draw();void keyPressed(int key);void keyReleased(int key);void mouseMoved(int x, int y);void mouseDragged(int x, int y, int button);void mousePressed(int x, int y, int button);void mouseReleased(int x, int y, int button);void mouseEntered(int x, int y);void mouseExited(int x, int y);void windowResized(int w, int h);void dragEvent(ofDragInfo dragInfo);void gotMessage(ofMessage msg);ofMesh quad;ofShader shader;ofImage img;
};

ofApp.cpp

#include "ofApp.h"//--------------------------------------------------------------
void ofApp::setup()
{quad.addVertex(glm::vec3(-1, -1, 0));quad.addVertex(glm::vec3(-1, 1, 0));quad.addVertex(glm::vec3(1, 1, 0));quad.addVertex(glm::vec3(1, -1, 0));quad.addColor(ofDefaultColorType(1, 0, 0, 1)); //redquad.addColor(ofDefaultColorType(0, 1, 0, 1)); //greenquad.addColor(ofDefaultColorType(0, 0, 1, 1)); //bluequad.addColor(ofDefaultColorType(1, 1, 1, 1)); //whitequad.addTexCoord(glm::vec2(0, 1));quad.addTexCoord(glm::vec2(0, 0));quad.addTexCoord(glm::vec2(1, 0));quad.addTexCoord(glm::vec2(1, 1));ofIndexType indices[6] = { 0,1,2,2,3,0 };quad.addIndices(indices, 6);shader.load("passthrough.vert", "texture.frag");// 禁用传统纹理坐标系统，启用标准UV坐标ofDisableArbTex();// 从应用程序数据目录加载纹理图像img.load("parrot.png");
}//--------------------------------------------------------------
void ofApp::update() {}//--------------------------------------------------------------
void ofApp::draw() {shader.begin();                                    // 激活着色器程序shader.setUniformTexture("parrotTex", img, 0);     // 传输纹理到GPUquad.draw();                                       // 执行几何体渲染shader.end();                                      // 释放着色器资源
}//--------------------------------------------------------------
void ofApp::keyPressed(int key) {}//--------------------------------------------------------------
void ofApp::keyReleased(int key) {}//--------------------------------------------------------------
void ofApp::mouseMoved(int x, int y) {}//--------------------------------------------------------------
void ofApp::mouseDragged(int x, int y, int button) {}//--------------------------------------------------------------
void ofApp::mousePressed(int x, int y, int button) {}//--------------------------------------------------------------
void ofApp::mouseReleased(int x, int y, int button) {}//--------------------------------------------------------------
void ofApp::mouseEntered(int x, int y) {}//--------------------------------------------------------------
void ofApp::mouseExited(int x, int y) {}//--------------------------------------------------------------
void ofApp::windowResized(int w, int h) {}//--------------------------------------------------------------
void ofApp::gotMessage(ofMessage msg) {}//--------------------------------------------------------------
void ofApp::dragEvent(ofDragInfo dragInfo) {}

main.cpp

#include "ofMain.h"
#include "ofApp.h"//========================================================================
int main() {ofGLWindowSettings glSettings;glSettings.setSize(1024, 768); //was 748 verticalglSettings.windowMode = OF_WINDOW;glSettings.setGLVersion(4, 1);ofCreateWindow(glSettings);printf("%s\n", glGetString(GL_VERSION));ofRunApp(new ofApp());}

passthrough.vert

#version 410layout (location = 0) in vec3 pos;
layout (location = 3) in vec2 uv;out vec2 fragUV;void main()
{gl_Position = vec4(pos, 1.0);fragUV = uv;// 执行Y坐标翻转：将[0,1]范围内的Y坐标反转// fragUV = vec2(uv.x, 1.0 - uv.y);
}

texture.frag

#version 410uniform sampler2D parrotTex;in vec2 fragUV;
out vec4 outCol;void main()
{outCol = texture(parrotTex, fragUV);
}
