### 光学神经网络基础

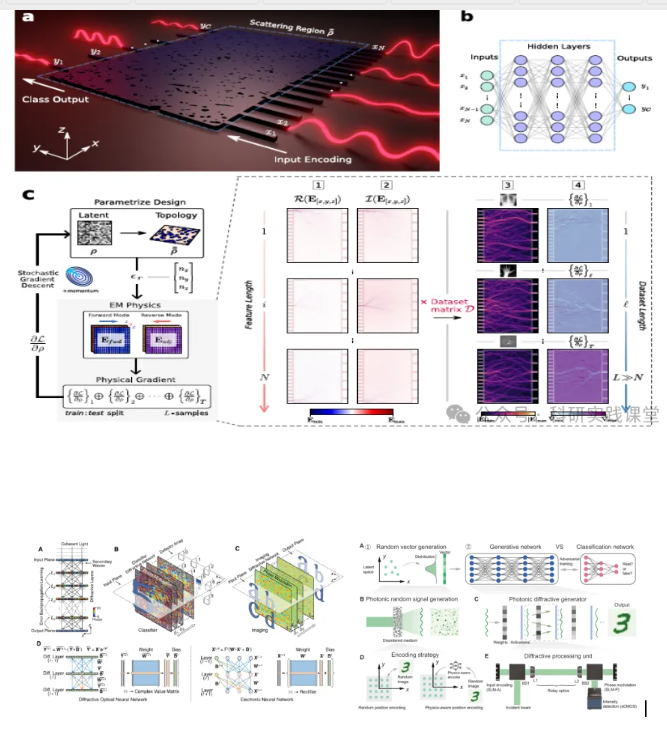

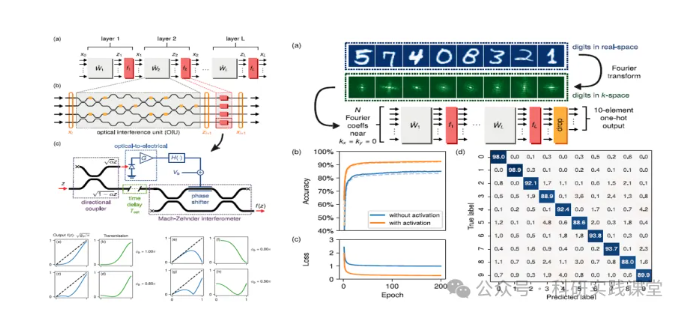

光学神经网络利用光子替代电子进行信息处理，具有低延迟、高带宽和低功耗优势。核心组件包括衍射光学元件（DOE）、马赫-曾德尔干涉仪（MZI）和微环谐振器。
- 衍射神经网络（DNN）：通过多层衍射光栅实现线性变换，训练时需优化相位分布。
- 全光神经网络（AONN）：集成非线性光学材料（如铌酸锂）实现激活函数。
超表面设计方法
超表面由亚波长结构组成，可通过电磁调控实现光束整形、偏振转换等功能。设计流程分为：
- 正向建模：使用时域有限差分法（FDTD）或严格耦合波分析（RCWA）仿真电磁响应。
- 逆向设计：结合拓扑优化或深度学习（如生成对抗网络）自动生成结构参数。
示例代码（Python调用Lumerical FDTD API）：
import lumapi
fdtd = lumapi.FDTD()
fdtd.addvar("x", [0, 100e-9]) # 纳米柱宽度参数
fdtd.run("optimization_script.lsf")
光芯片集成技术
硅光平台（如SOI）和III-V族材料（如InP）是主流选择。关键挑战包括：
- 耦合效率：设计锥形波导或光栅耦合器降低插入损耗。
- 工艺容差：采用冗余设计补偿制造误差，如可调谐MZI阵列。
学习资源与工具
- 开源工具：
- Meep（FDTD仿真）
- Neuroptica（光学神经网络模拟）
- 课程：MIT 6.S974《Optical Machine Learning》
- 文献：《Nature Photonics》超表面综述（DOI:10.1038/s41566-020-0684-z）
职业发展路径
光芯片工程师需掌握跨学科技能：
- 基础理论：电磁场理论、半导体物理
- 实践能力：洁净室工艺（电子束光刻、干法刻蚀）
- 行业认证：Lumerical或COMSOL认证工程师
行业需求集中在量子计算、自动驾驶激光雷达和数据中心光互连领域。头部企业包括Intel硅光事业部、Lumentum和初创公司Lightmatter。
