安卓闪黑工具：aosp16版本Winscope之搜索功能剖析

背景：

在aosp16的Winscope体验时候发现多了数据的搜索功能，也体验了一下，这个新功能本身Winscope也自带了很多指导提示，主要是用来解决Winscope有时候寻找某个数据，某个layer时候的不便，本文来详细介绍一下这块搜索如何使用的内容。

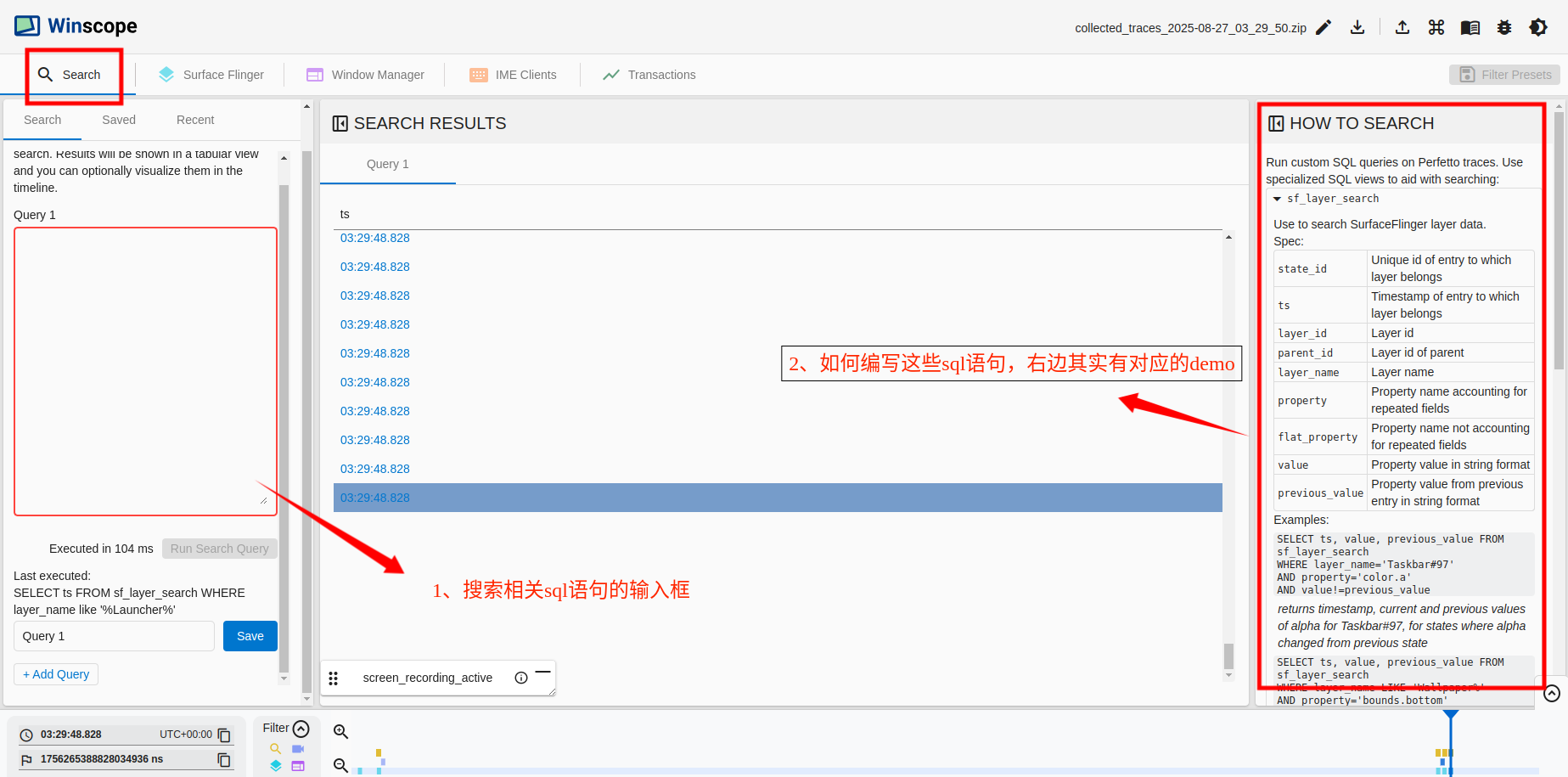

体验Winscope搜索功能相关：

Winscope上数据记录搜索

使用 SQL 在 Winscope Perfetto 跟踪记录中查找特定状态。使用 Winscope 界面中的全局搜索查看器运行查询并直观呈现表格化结果：

图 1. 搜索查看器标签页

借助搜索查看器，您可以针对 Perfetto 跟踪记录编写和运行自定义 SQL 查询，并访问近期和已保存的查询。Winscope 提供了专用的 SQL 视图，以帮助搜索 SurfaceFlinger 和事务跟踪记录。

注意：我们计划添加辅助视图，以帮助搜索其他类型的跟踪记录。
所有视图应遵守以下规则：

对于 property 和 flat_property 列：

属性名称采用蛇形命名法，例如 LayerProto 中的 visible_region。
点表示法用于表示嵌套属性，例如 visible_region.rect。

property 中的重复字段使用方括号进行区分：

例如，在重复字段 visible_region.rect 的两个实例中，top 字段分别由 visible_region.rect[0].top 和 visible_region.rect[1].top 表示。

flat_property 中的重复字段无法区分：

例如，在重复字段 visible_region.rect 的两个实例中，top 字段在两个实例中都由 visible_region.rect.top 表示。

对于 value 和 previous_value 列：

布尔值由 ‘0’ (False) 或 ‘1’ (True) 表示。

SurfaceFlinger SQL 视图

SurfaceFlinger proto 数据使用以下格式：

图层数据采用 LayerProto 格式。

层次结构根数据采用 LayersSnapshotProto 格式。

如需搜索图层数据，请使用 sf_layer_search 视图。此视图包含以下列：

列	说明
state_id	图层所属条目的唯一 ID
ts	图层所属条目的时间戳
layer_id	图层 ID
parent_id	父级的图层 ID
layer_name	图层名称
property	考虑重复字段的属性名称
flat_property	属性名称不考虑重复字段
value	以字符串格式显示的属性值
previous_value	上一个条目的属性值（字符串格式）

如需搜索层次结构根数据，请使用 sf_hierarchy_root_search 视图。此视图包含以下列：

列	说明
state_id	条目的唯一 ID
ts	条目的时间戳
property	考虑重复字段的属性名称
flat_property	属性名称不考虑重复字段
value	以字符串格式显示的属性值
previous_value	上一个条目的属性值（字符串格式）

示例查询
查找 IME 层具有有效屏幕边界的所有帧：

SELECT ts, value, previous_value FROM sf_layer_searchWHERE layer_name like 'IME%'AND property='screen_bounds.bottom'AND value<='24000'

注意：我们计划向 SurfaceFlinger 跟踪记录添加更准确的 isVisible 属性。
查找 Taskbar 层 color.a (alpha) 发生变化的所有帧：

SELECT ts, value, previous_value FROM sf_layer_searchWHERE layer_name like 'Taskbar%'AND property='color.a'AND value!=previous_value
查找 Wallpaper 底部边界小于或等于 2400 的所有帧：SELECT ts, value, previous_value FROM sf_layer_searchWHERE layer_name LIKE 'Wallpaper%'AND property='bounds.bottom'AND cast_int!(value) <= 2400

列出具有有效叠加层的显示设备的所有属性：

SELECT STATE.* FROM sf_hierarchy_root_search STATE_WITH_DISPLAY_ON
INNER JOIN sf_hierarchy_root_search STATEON STATE.state_id = STATE_WITH_DISPLAY_ON.state_idAND STATE_WITH_DISPLAY_ON.flat_property='displays.layer_stack'AND STATE_WITH_DISPLAY_ON.value!='4294967295'AND STATE.property LIKE CONCAT(SUBSTRING(STATE_WITH_DISPLAY_ON.property,0,instr(STATE_WITH_DISPLAY_ON.property, ']')),'%')

事务 SQL 视图

事务 proto 数据使用 TransactionTraceEntry 格式。

如需搜索事务数据，请使用 transactions_search 视图。此视图包含以下列：

列	说明
state_id	proto 属性所属条目的唯一 ID
ts	proto 属性所属条目的时间戳
transaction_id	事务 ID（如有）
property	考虑重复字段的属性名称
flat_property	属性名称不考虑重复字段
value	以字符串格式显示的属性值

示例查询
找到应用了事务的帧，以将层 x 位置更改为 -54.0：

SELECT ts, transaction_id, value FROM transactions_searchWHERE flat_property='transactions.layer_changes.x'AND value='-54.0'

找到添加 ImeContainer 层的帧：

SELECT ts FROM transactions_searchWHERE flat_property='added_layers.name'AND value='ImeContainer'

ShellTransition SQL 视图

过渡 proto 数据使用 ShellTransition 格式。

如需搜索过渡数据，请使用 transitions_search 视图。此视图包含以下列：

列	说明
ts	分派时间 - 如果有发送时间，则回退到发送时间，否则为 0
transition_id	过渡 ID
property	考虑重复字段的属性名称
flat_property	属性名称不考虑重复字段
value	以字符串格式显示的属性值

示例查询
查找由 DefaultMixedHandler 处理的过渡的属性：

  SELECTPROPS.ts,PROPS.transition_id,PROPS.property,PROPS.valueFROM transitions_search HANDLER_MATCHINNER JOIN transitions_search PROPSON HANDLER_MATCH.transition_id = PROPS.transition_idWHERE HANDLER_MATCH.property = 'handler'AND HANDLER_MATCH.value LIKE "%DefaultMixedHandler"ORDER BY PROPS.transition_id, PROPS.property

ViewCapture SQL 视图

ViewCapture proto 数据使用 View 格式。

如需搜索 ViewCapture 数据，请使用 viewcapture_search 视图。此视图包含以下列：

列	说明
state_id	视图所属状态的唯一 ID
ts	视图所属状态的时间戳
package_name	软件包名称
window_name	窗口名称
class_name	查看类名称
property	考虑重复字段的属性名称
flat_property	属性名称不考虑重复字段
value	以字符串格式显示的属性值
previous_value	上一个状态的属性值（字符串格式）

示例查询
查找 SearchContainerView 在 y 方向移动时的所有状态：

  SELECT * FROM viewcapture_searchWHERE class_name LIKE '%SearchContainerView'AND flat_property='translation_y'AND value!=previous_value

ProtoLog SQL 表

ProtoLog proto 数据使用 ProtoLogMessage 格式。此视图包含以下列：

列	说明
ts	日志的时间戳
level	日志级别
tag	日志记录组标记
message	日志消息
stacktrace	堆栈轨迹（如果有）
location	消息的来源代码位置

示例查询
查找消息中包含 transition 的所有日志：

SELECT ts, message, location FROM protologWHERE message LIKE '%transition%'

查找包含有效事务 ID 的所有日志：

CREATE PERFETTO VIEW valid_tx_ids ASSELECT DISTINCT transaction_id FROM transactions_searchWHERE transaction_id IS NOT NULL AND transaction_id != '0';SELECT TRANS.transaction_id, message FROM valid_tx_ids TRANS
INNER JOIN protolog LOGSON LOGS.message LIKE CONCAT('%', TRANS.transaction_id, '%');

运行查询

使用左侧面板时，系统会开始搜索跟踪记录。此过程需要几秒钟的时间。在开始时，时间轴不可用。

开始跟踪记录搜索后，在搜索框中输入查询，然后点击 Run Search Query 或按键盘上的 Enter 以运行该查询。

完成后，结果表格会显示在中间面板中。您的查询会显示在搜索框下方，并带有一个在会话之间保存查询的字段。

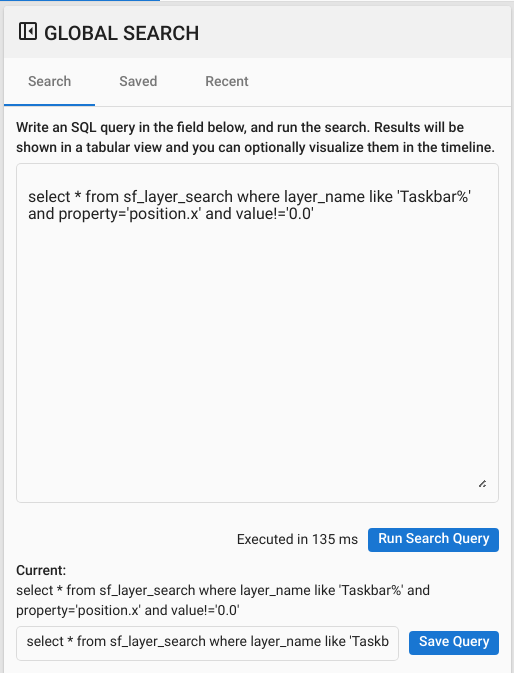

您可以通过点击左侧面板中的 Saved 标签页来访问已保存的查询，也可以通过点击 Recent 标签页来访问最近运行的查询：

图 2. 搜索查看器左侧面板。

结果

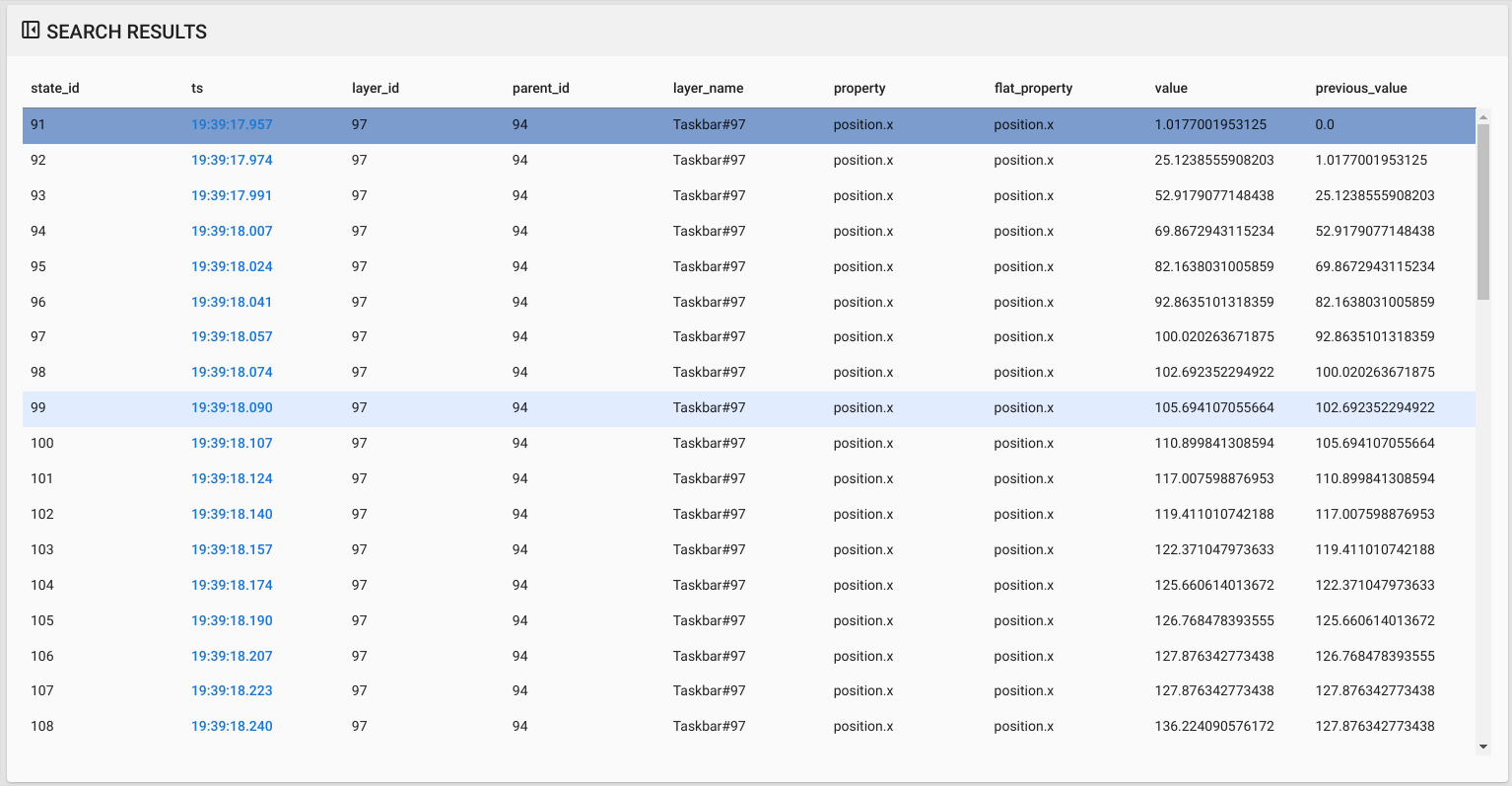

所有查询都会返回表格式结果，并在可滚动视图中显示，其交互行为类似于基于日志的跟踪记录查看器（例如 Transactions 和 ProtoLog）：

图 3. 搜索查看器结果。

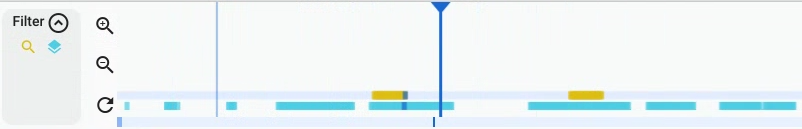

如果生成的表格包含 ts 列，则该列中的值会被解释为时间戳，并作为新行条目添加到时间轴叠加层中。点击此行，然后使用向左和向右箭头键在条目之间导航：

图 4. 搜索时间轴。
