基于晶体塑性有限元（CPFEM）的钛合金圆棒拉伸过程模拟

作者：辞殇

关键词：CPFEM；钛合金；单轴拉伸；织构极图；孪晶

晶体塑性有限元是一种结合了晶体塑性理论和有限元方法的数值模拟技术‌。这种方法考虑了晶体材料的各向异性、滑移系统的开动和相互作用、以及变形过程中的硬化效应。它主要用于分析和预测晶体材料的塑性变形行为，特别是在微观尺度上的变形机制。

晶体塑性有限元在材料科学和工程领域有着广泛的应用，特别是在金属加工、航空航天、汽车制造和生物医学等领域。通过这种技术，研究人员和工程师可以更好地理解材料的力学行为，从而开发出更轻、更强、更耐用的材料和产品。此外，晶体塑性有限元仿真还能够考虑材料的微观结构特征，如晶粒取向、晶界、相分布以及滑移系统的活动，从而能够预测材料在细观尺度上的织构演化。

利用CPFEM方法对钛合金圆棒拉伸过程进行模拟，使用UMAT子程序以及Abaqus有限元软件作为晶体塑性有限元分析的实现方式。并且，在一些复杂工艺条件下如切削、轧制、冲压等，CPFEM方法同样适用，能够模拟材料变形过程中的非线性行为和动态响应。

在晶体塑性有限元中，首先在Abaqus中建立了单轴拉伸有限元模型如图1所示，材料被建模为包含大量晶粒的集合体如图2所示，每个晶粒都有其特定的晶体取向，并且每个晶粒的变形过程均考虑了滑移和孪晶的变形机制。

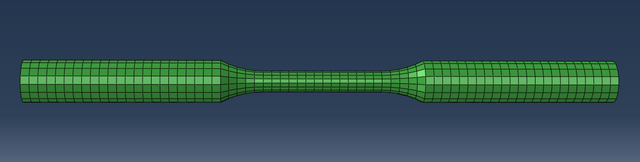

图1 单轴拉伸有限元模型示意图

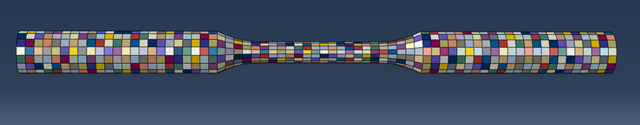

图2 单轴拉伸晶体塑性模型示意图

通过有限元方法，可以计算出在给定拉伸载荷下，这些晶粒如何相互作用，以及它们如何随时间变形。这种方法能够提供关于晶体材料内部应力、应变和变形机制的详细信息，有助于理解材料在受力时的响应，并优化材料的设计和加工过程。图3所示为单轴拉伸过程应力云图，图4所示为单轴拉伸过程孪晶云图。

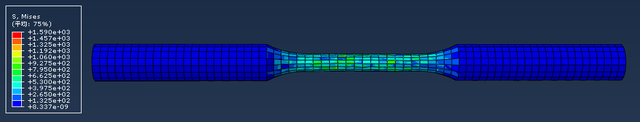

图3 单轴拉伸过程应力云图

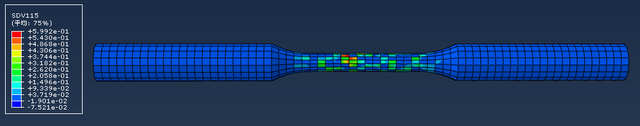

图4 单轴拉伸过程孪晶云图

通过晶体塑性有限元方法，可以对材料变形过程中的晶体学取向信息进行分析。图5所示为单轴拉伸过程晶粒欧拉角云图，其中SDV55、SDV56、SDV57分别对应欧拉角φ1、φ、φ2。

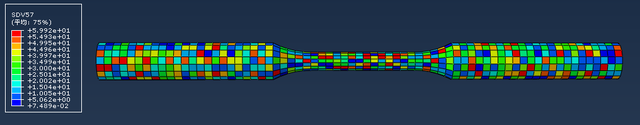

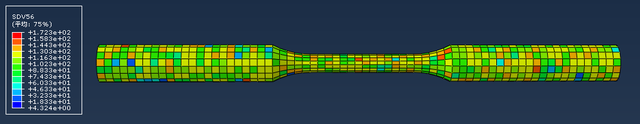

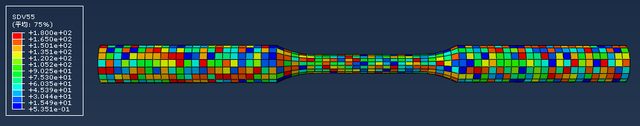

图5 单轴拉伸过程晶粒欧拉角云图

综上所述，晶体塑性有限元是一种强大的数值模拟技术，能够深入分析晶体材料的塑性变形行为，为材料科学与工程领域的研究和应用提供有力支持。
