GC1809：高性能音频接收与转换芯片

GC1809 是一款高性能音频接收与转换芯片，适用于多种音频设备，如 A/V 接收器、多媒体音响设备、机顶盒等。本文将简要介绍该芯片的主要特性、性能参数及应用。

主要特性

• 多协议兼容：兼容 IEC60958、S/PDIF、EIAJ CP1201 和 AES3 协议。

• 多种输入选择：8:2 S/PDIF 输入多路选择，支持单端或差分输入。

• 低抖动时钟恢复：内部锁相环可从 AES3 数据流中恢复干净的时钟信号。

• 高性能 DAC：24bit D/A 转换器，动态范围达 105dB，总谐波失真加信噪比为 -90dB。

• 灵活的输出控制：3 种可编程输出管脚 GPO，支持硬件模式下选择 S/PDIF 输出到 TX。

• 采样率范围广：支持 32KHz 到 192KHz 的采样频率。

• 封装与温度范围：采用 QFN32 封装，温度范围为 -40℃到 +85℃。

性能参数

• 电源电压：模拟电源 VA 和数字电源 VD 均为 +3.3V，数字接口电源 VL 可为 +3.3V 或 +5.0V。

• 功耗：

  • 掉电模式下，VA=3.3V、VD=3.3V 时，IA=10μA，ID=80μA；VA=3.3V、VD=5.0V 时，IA=10μA，ID=82μA。

  • 正常工作模式下，48KHz 采样率时，VA=3.3V、VD=3.3V 时，IA=5.7mA，ID=8.8mA；VA=3.3V、VD=5.0V 时，IA=5.7mA，ID=10.2mA。

  • 192KHz 采样率时，VA=3.3V、VD=3.3V 时，IA=9.4mA，ID=30mA；VA=3.3V、VD=5.0V 时，IA=9.4mA，ID=35mA。

• 模拟输出：

  • 满幅度输出电压为 0.65•VAA Vpp。

  • 直流电压 VQ 为 0.5•VAA VDC。

  • AOUT 端最大直流电流 IOUTmax 为 10uA，VQ 端最大电流 IQmax 为 100uA。

  • 最大 AC 负载电阻 RL 为 3kΩ，最大负载电容 CL 为 100pF，输出阻抗 Zout 为 100Ω。

应用

GC1809 广泛应用于 A/V 接收器、CD-R、DVD 接收器、多媒体音响设备、数字混频、音频处理器、机顶盒、计算机和汽车音频系统等。

典型应用电路

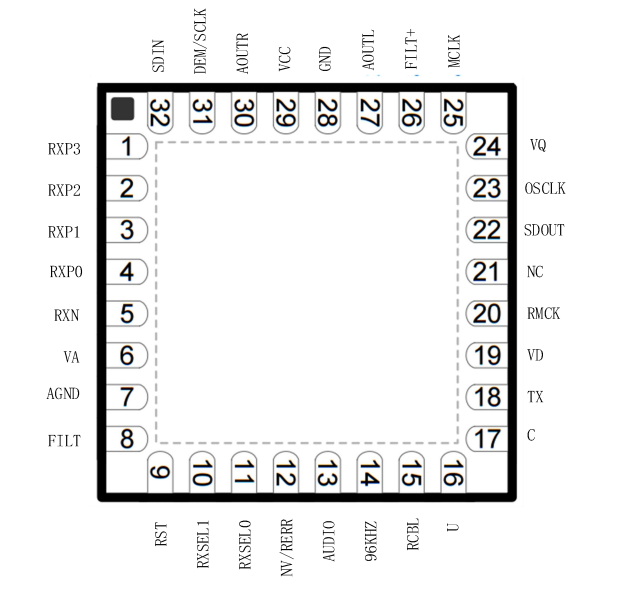

GC1809 的典型应用电路包括输入多路选择器、模拟滤波器、去耦合电容等。在设计时，需确保电源去耦合良好，避免数字回路干扰模拟电源和地。

GC1809 凭借其高性能、低抖动和灵活的接口特性，成为音频设备中理想的音频接收与转换芯片选择。
