芯片分享之AD5542性能介绍

产品特征：

AD5541/AD5542均为单通道、16位、串行输入、电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF

DAC输出范围为0 V至VREF，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为−40°C至+85°C。AD5541/AD5542提供无缓冲输出，实现了1 μs建立时间、低功耗和低失调误差等特性。这些器件提供11.8 nV/√Hz的低噪声性能和低毛刺，适合多种终端系统使用。

AD5542能够以双极性模式工作，可产生±VREF 输出摆幅。它还含有用于基准电压与模拟接地引脚的开尔文检测连接，以减小布局敏感度。

AD5541/AD5542采用多功能三线式接口，并且与SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。AD5541/AD5542提供8引脚和14引脚SOIC两种封装。

应用

- 数字增益和失调电压调整

- 自动测试设备

- 数据采集系统

- 工业过程控制

产品聚焦

1.单电源供电。AD5541和AD5542的额定电源电压均为2.7 V至5.5 V。

2.低功耗。采用5 V电源时，功耗典型值为0.625 mW；采用3 V电源时，功耗典型值为0.375 mW。

3.三线式串行接口。

4.无缓冲输出能够驱动60 kΩ负载。因为没有内部缓冲需要驱动，所以可降低功耗。

5.上电复位电路。

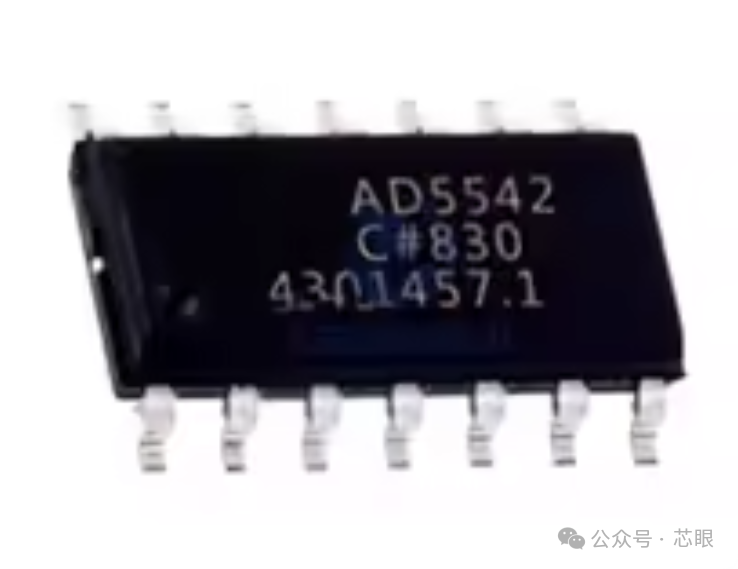

芯片正面图

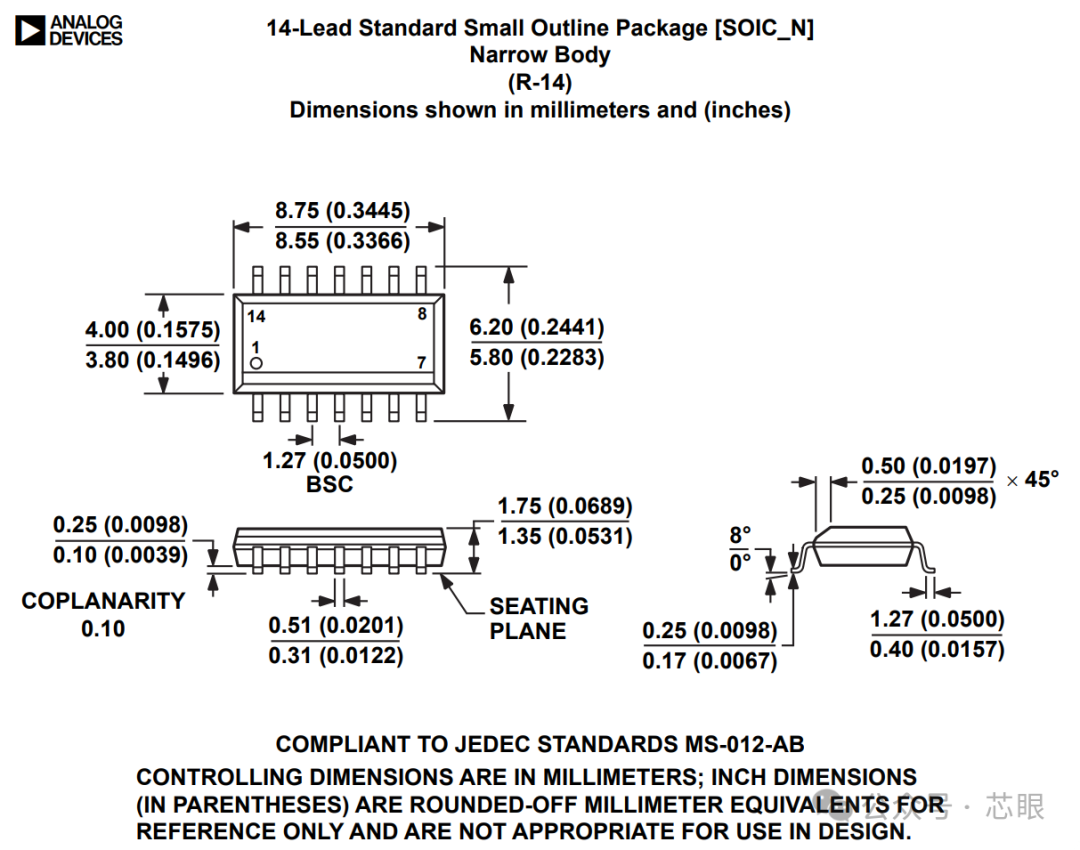

芯片尺寸图

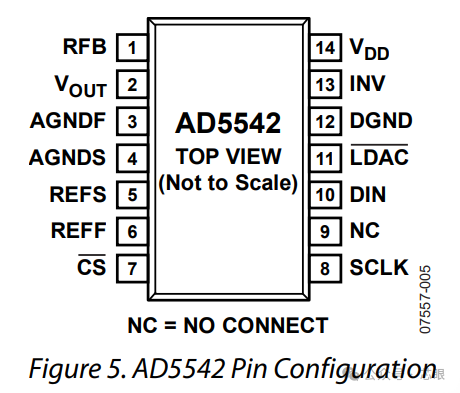

芯片管脚图

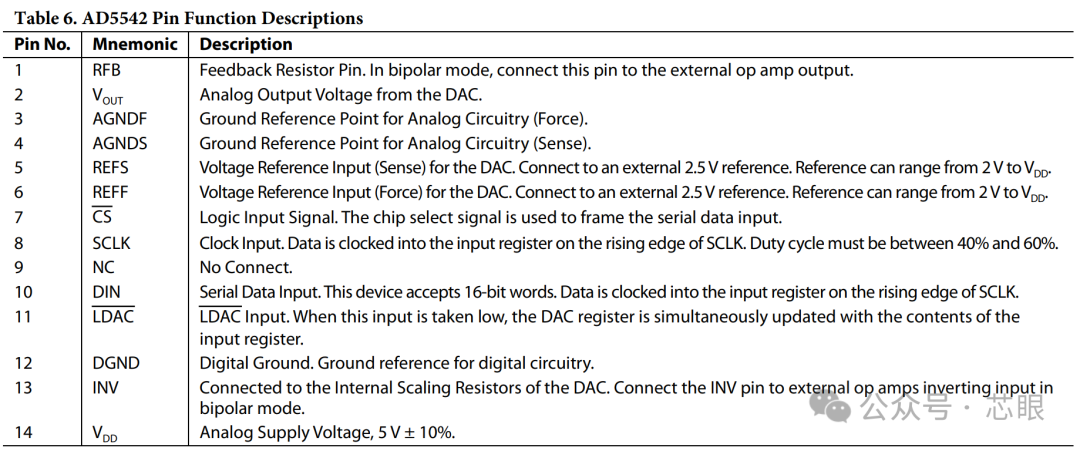

管脚功能介绍

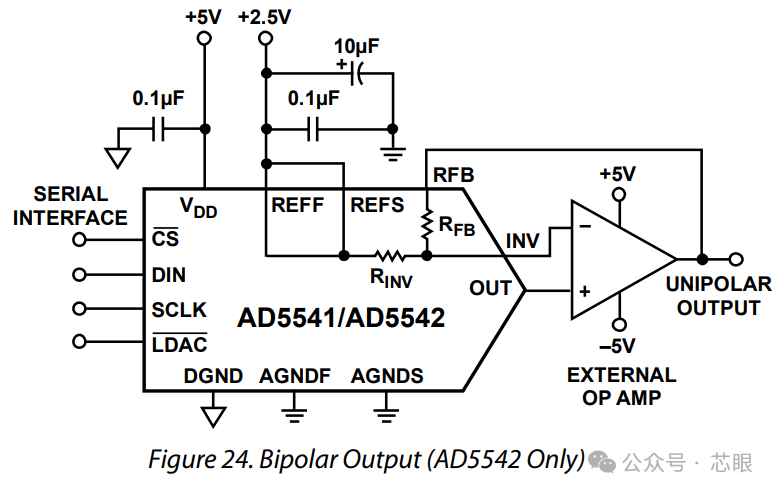

应用电路

相关性能验证：

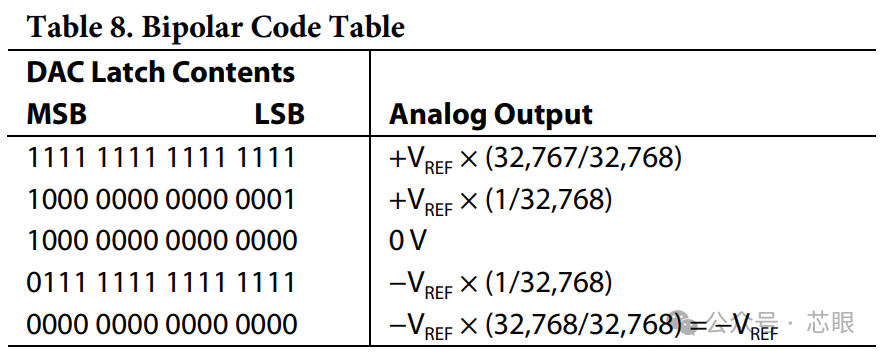

验证AD5542的双极性代码表：

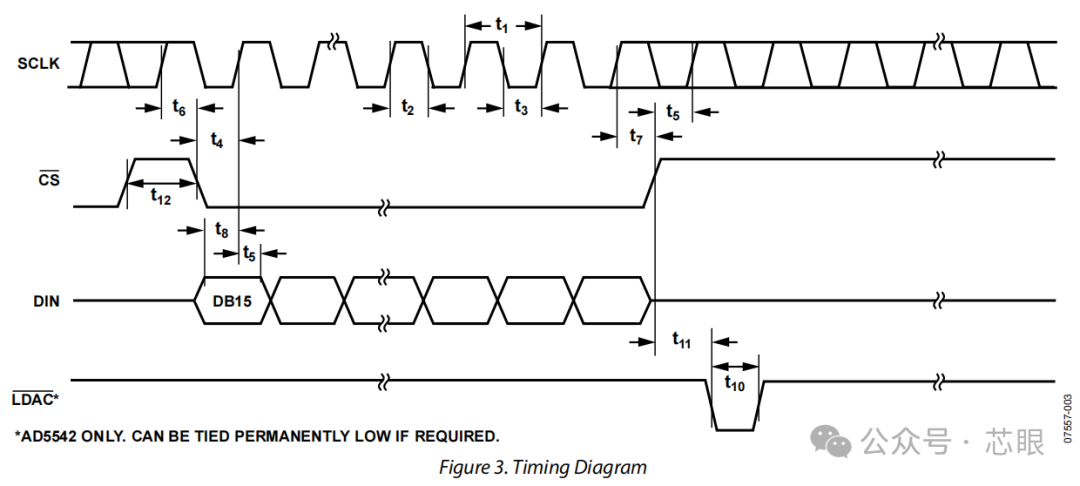

时序图：

验证方法：按照应用电路及时序图

LDAC全程可保持低电平状态，当CS由高置低后，DIN数据由SCLK的16个时钟（每个时钟周期至少为40ns）周期的上升沿时输入，输入完成后CS由低置高。RFB脚（接放大器输出端）便输出对应代码的模拟电压。

验证结果为；

1.当DIN输入代码为11111111 11111111时，RFB脚输出电压为2.5V；

2.当DIN输入代码为10000000 00000000时，RFB脚输出电压为0V；

3.当DIN输入代码为00000000 00000000时，RFB脚输出电压为-2.5V；

欢迎大家交流，坚持分享半导体知识，您的关注是我持续创作高质量文章的动力！
